Технические характеристики

Пропускная способность

25 м3/ч

Габариты

130,5 x 144 x 123 мм

Диапазон температур С

-50 °С - +50 °С

Входное присоединение

G 3/4" плоское

Выходное соединение

G 1 1/4" плоское

Показать все

Сертификат

Ключевые особенности и преимущества

Видео

ЗАПУСК РЕГУЛЯТОРА RF И RF ARCTIC.

РЕШЕНИЕ ПРОБЛЕМ ПРИ ЗАПУСКЕ РЕГУЛЯТОРА ДАВЛЕНИЯ ГАЗА

Регулятор давления газа RF Arctic

Особенности монтажа регулятора Rf и Rf Arctic

Регулятор давления газа RF ARCTIC

Запуск регулятора RF и RF Arctic. Решение проблем при запуске регулятора давления газа. 0:03 / 1:09 Испытания регулятора давления газа RF Arctic при -47 C

Запуск регулятора RF и RF Arctic. Решение проблем при запуске регулятора давления газа. 0:03 / 1:09 Испытания регулятора давления газа RF Arctic при -47 C

VisioSafe - индикатор работы регулятора давления RF и RF Arctic

Подземный пункт редуцирования "ЕВРОПА"

Регулятор Давления Газа RF 25 G угловой — для экстремально низких температур

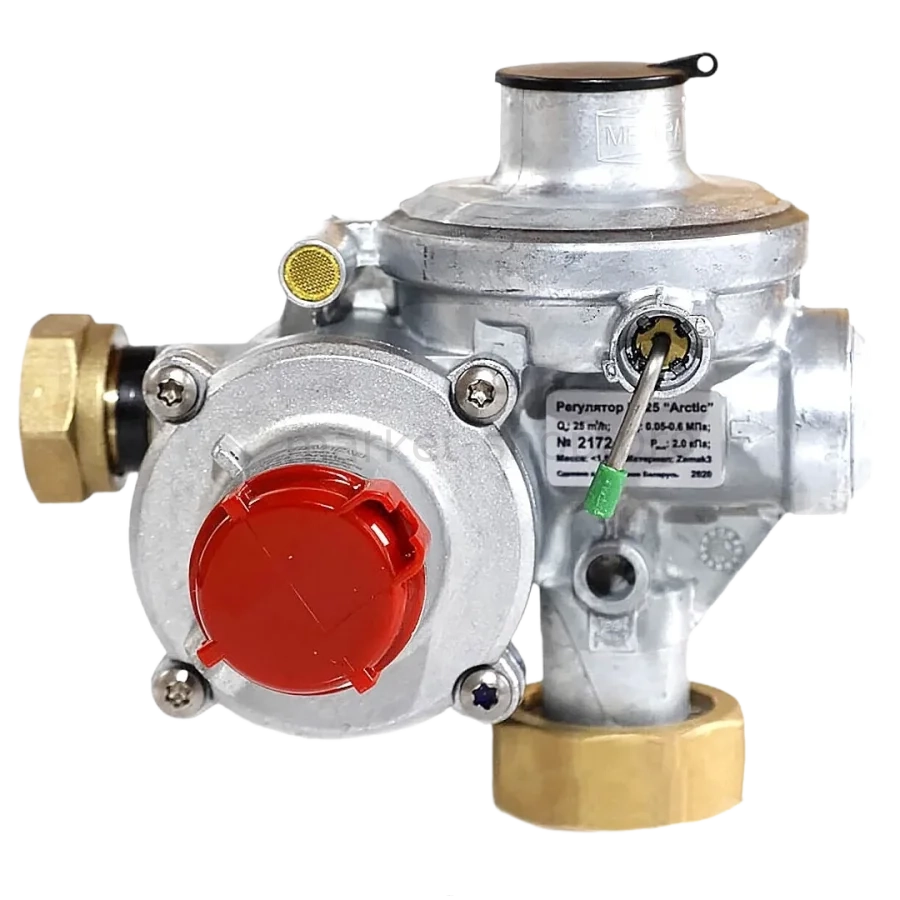

Регулятор Давления Газа RF 25 G (угловой)

Регулятор давления газа RF 25 G угловой — это специализированное решение для безопасной и стабильной подачи газа в условиях сурового российского климата. Уникальная конструкция, проверенная в регионах с температурой до -56°C, обеспечивает бесперебойную работу газовых систем без дополнительного обслуживания.

Ключевые преимущества регулятора RF 25 G углового

Экстремальная морозостойкость: Гарантированная работоспособность при температуре до -50°C и редуцируемой среды до -56°C. Успешно эксплуатируется в Якутии, Сибири и на Дальнем Востоке.
Уникальная конструкция корпуса: Изготовлен из высокопрочного сплава ZAMAK с минимальным коэффициентом теплового расширения. Практически все элементы завальцованы, что исключает протечки из-за линейного расширения.
Надежность в любых условиях: Применены специальные морозостойкие мембраны и уплотнения, а также низкотемпературные смазки. Увеличенные зазоры предотвращают заклинивание при намерзании конденсата.
Комплексная защита системы: Автоматическая защита от падения давления (UPSO), от чрезмерного роста давления (OPSO), а также от механических загрязнений и конденсата.
Долговечность и отсутствие обслуживания: Срок эксплуатации — 17 лет. На всем протяжении службы требуется только визуальный осмотр при устойчивой работе.

Технические характеристики и настройки

Параметр	Значение
Давление срабатывания UPSO (при понижении)	>1,0 кПа (при потоке 100-150% Q_n)
Давление срабатывания OPSO (быстрозапорный клапан)	3,7 ÷ 4,6 кПа (+10%)
Давление срабатывания ПСК (предохранительный клапан)	2,9 ÷ 3,4 кПа (+10%)
Давление на тупике (макс.)	≤ 2,6 кПа
Гарантия	24 месяца с момента пуска (не более 27 мес. с даты продажи)

Область применения

Угловой регулятор RF 25 G предназначен для бытовых и коммунальных газовых систем в районах с суровыми зимними условиями. Идеален для монтажа в ограниченном пространстве благодаря угловой конструкции, обеспечивающей компактность подключения.

Дополнительные свойства товара

Артикул / Модель: RF25G-REG

Тип подключения: Угловой

Класс климатического исполнения: УХЛ (для холодного климата)

Выбирая регулятор давления RF 25 G угловой, вы выбираете: безопасность, подтвержденную многолетней эксплуатацией в самых холодных регионах России; надежность, заложенную в уникальных инженерных решениях; и долговечность, которая избавляет от затрат на частое обслуживание.

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

Проверить, очищен ли газопровод от загрязнений и влаги,
Со входа и выхода регулятора удалить заглушки,
Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,
Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.

ЗАПУСК РЕГУЛЯТОРА

Следует проверить, чтобы все газопотребляющие приборы были отключены;
Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;
Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;
Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,
После запуска регулятора медленно повернуть рычаг «A» до положения «O»,
Отпустить рычаг «B». Регулятор в рабочем положении,
Закрутить колпачок,
После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.

Технический паспорт

Регулятор Давления Газа в доме: Важное оборудование для безопасности и экономии В наше время газ является одним из основных источников энергии, используемых в домашних условиях. Он используется для приготовления пищи, обогрева помещений и горячего водоснабжения. Однако, работа с газом требует особой осторожности и соблюдения определенных правил безопасности. Один из ключевых элементов, обеспечивающих безопасность использования газа, это Регулятор Давления Газа. Что такое Регулятор Давления Газа и для чего он нужен? Регулятор Давления Газа (РДГ) - это специальное устройство, предназначенное для контроля и поддержания оптимального давления газа в системе. Он устанавливается между газовой трубой и газовым оборудованием в доме. Основная функция РДГ - это снижение давления газа с высокого уровня, поступающего из газопровода, до безопасного и оптимального уровня для использования в бытовых условиях. Давление газа может быть очень высоким в газопроводе, и прямое его подача на газовое оборудование может привести к его повреждению или даже взрыву. РДГ регулирует давление газа и обеспечивает его стабильность, предотвращая возможные аварийные ситуации. Ключевые слова: давление газа, углекислый газ, газ, газ это, счетчик газа, горгаз, газ а, мосгаз, мой газ, редуктор давления, грпш, газ 23, облгаз, регулятор давления газа, дрп, шрп газовый, шрп газовое оборудование, дрп газовый, беллорусия, италия, мособлгаз, газ Регулятор Давления Газа является неотъемлемой частью газовой системы в доме и имеет ряд преимуществ: 1. Безопасность: РДГ обеспечивает безопасность использования газа в доме. Он предотвращает повреждение газового оборудования и возможные аварийные ситуации, связанные с высоким давлением газа. 2. Экономия: РДГ позволяет снизить расход газа и, следовательно, сэкономить деньги. Он регулирует давление газа до оптимального уровня, что позволяет эффективно использовать газовое оборудование и уменьшить его износ. 3. Удобство: РДГ обеспечивает стабильное давление газа в системе, что позволяет газовому оборудованию работать более эффективно и надежно. Это особенно важно при использовании газовых котлов или водонагревателей. 4. Простота установки и обслуживания: РДГ легко устанавливается на газопровод и не требует сложного обслуживания. Однако, рекомендуется регулярно проверять его работоспособность и производить техническое обслуживание для обеспечения безопасности и эффективности работы. Регулятор Давления Газа доступен в различных моделях и типах, включая широкий выбор производителей из разных стран, таких как Белоруссия и Италия. При выборе РДГ рекомендуется обратиться к специалистам и учесть особенности вашей газовой системы. В заключение, Регулятор Давления Газа является важным элементом газовой системы в доме. Он обеспечивает безопасность использования газа, экономию ресурсов и удобство в работе с газовым оборудованием. Регулярная проверка и обслуживание РДГ помогут поддерживать его работоспособность и гарантировать безопасность вашего дома.
