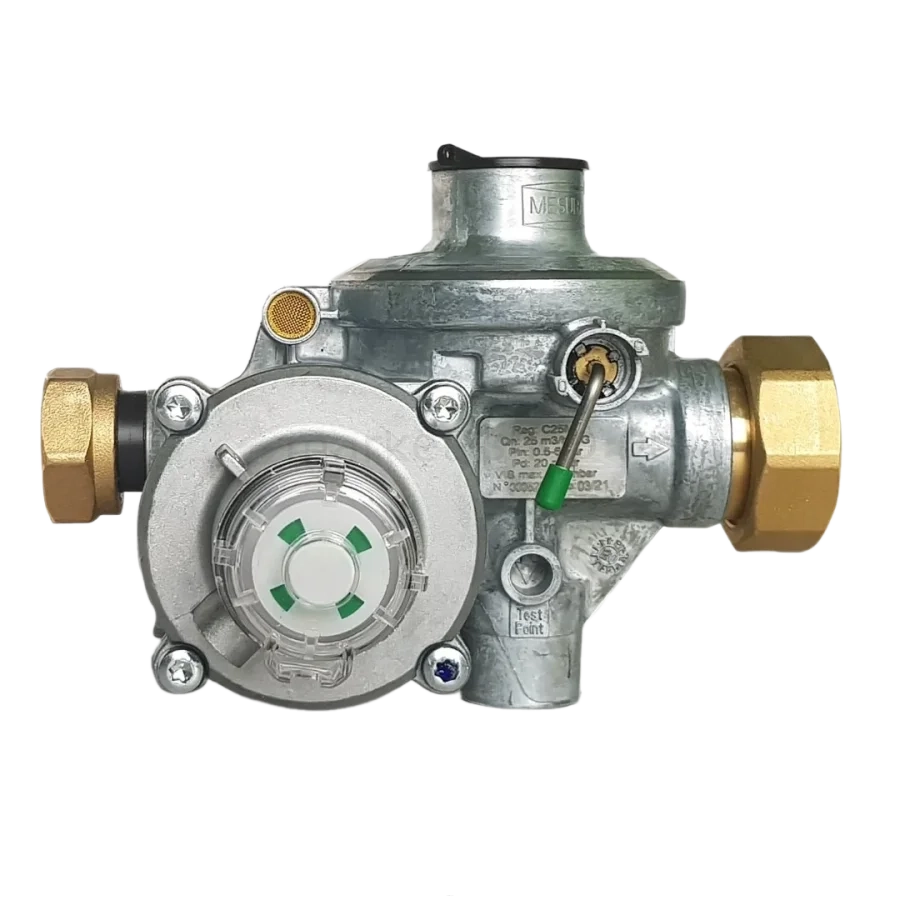

Регулятор давления газа RF 10 L (линейный) — купить для дома и малого бизнеса

Линейный регулятор давления газа RF 10 L — это ключевой элемент безопасности и стабильности бытовых и коммерческих газовых систем. Устройство предназначено для точного снижения и автоматического поддержания постоянного давления природного газа или сжиженного углеводородного газа (СУГ) на выходе, обеспечивая бесперебойную и экономичную работу газовых приборов.

Назначение и преимущества регулятора RF 10 L

Модель RF 10 L монтируется непосредственно в разрыв газовой линии, что определяет её высокую надежность и простоту установки. Регулятор защищает дорогостоящее газовое оборудование (котлы, плиты, водонагреватели) от опасных перепадов давления в магистрали, продлевая его срок службы.

• Точность и стабильность: Мембранный механизм гарантирует поддержание заданного выходного давления независимо от колебаний на входе и изменения расхода газа.
• Компактность: Линейная конструкция и небольшие габариты позволяют легко интегрировать регулятор в существующий трубопровод в ограниченном пространстве (газовый шкаф, ниша).
• Комбинированная защита: Устройство совмещает в себе функции редуктора и предохранительного клапана (ПСК), который аварийно стравит газ при критическом повышении давления, предотвращая поломки и обеспечивая безопасность.
• Универсальность и долговечность: Прочный литой корпус и износостойкие внутренние компоненты рассчитаны на длительную эксплуатацию с природным газом и СУГ.

Технические характеристики регулятора давления RF 10 L

Область применения газового регулятора RF 10 L

Устройство оптимально для систем газоснабжения с умеренным потреблением:

• Жилые дома: Квартиры в многоэтажках (установка после счетчика), частные дома и коттеджи, подключенные к магистральному газу или газгольдеру.
• Небольшие коммерческие объекты: Мини-котельные, кафе, пекарни, мастерские, где используется газовое оборудование.
• Баллонные установки: Редукция давления сжиженного газа из групповых баллонных установок или одиночных баллонов.

Конструкция и принцип работы

Регулятор давления RF 10 L работает по классическому мембранному принципу. Чувствительная мембрана, связанная с запорным клапаном, реагирует на изменения выходного давления. При его падении (например, при включении плиты) клапан открывается, увеличивая поток газа, а при достижении заданного значения — закрывается. Встроенный предохранительный сбросной клапан является независимым механизмом и активируется только в аварийном режиме при нештатном росте давления в отсекаемой линии.

Комплектация и монтаж

Устройство поставляется готовым к установке. Монтаж, пусконаладку и настройку выходного давления должен проводить только аттестованный специалист газовой службы, имеющий соответствующие допуски. Это гарантирует безопасность и корректную работу системы.

Регулятор давления газа RF 10 L (линейный) — это проверенное решение для стабильного и безопасного газоснабжения. Соответствие стандартам, надежная конструкция и простота обслуживания делают его оптимальным выбором для конечного потребителя.

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

1. Проверить, очищен ли газопровод от загрязнений и влаги,

2. Со входа и выхода регулятора удалить заглушки,

3. Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,

4. Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.

ЗАПУСК РЕГУЛЯТОРА

1.  Следует проверить, чтобы все газопотребляющие приборы были отключены;

2.  Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;

3.  Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;

4.  Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,

5.  После запуска регулятора медленно повернуть рычаг «A» до положения «O»,

6.  Отпустить рычаг «B». Регулятор в рабочем положении,

7.  Закрутить колпачок,

8.  После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.
