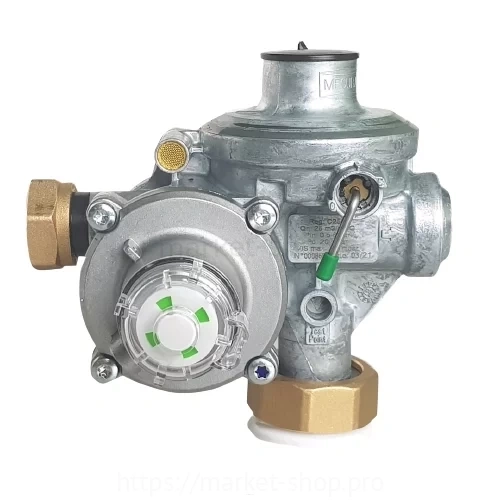

Регулятор давления газа RF 10 G (угловой)

Надежный угловой регулятор для бытовых газовых приборов

Угловой регулятор давления газа RF 10 G – это современное и компактное устройство, предназначенное для безопасного и точного редуцирования давления природного и сжиженного газа в бытовых системах. Его угловая конструкция (тип «утка») обеспечивает удобный монтаж в ограниченном пространстве, позволяя оптимально организовать подводку к газовой плите, колонке или котлу. Регулятор гарантирует стабильное выходное давление, защищая оборудование от скачков в газовой сети.

Ключевые преимущества модели RF 10 G

• Угловая конструкция: Экономит пространство, упрощает монтаж и улучшает эстетику подключения.
• Надежность и безопасность: Оснащен защитой от превышения давления на выходе (ПСК) и отсечным клапаном при значительном повышении входного давления.
• Стабильная работа: Обеспечивает постоянное заданное давление газа на выходе независимо от колебаний расхода и входного давления.
• Долговечность: Корпус из прочных материалов, износостойкие мембраны и уплотнения обеспечивают длительный срок службы.
• Универсальность: Предназначен для работы с природным (метан) и сжиженным (пропан-бутан) газом.

Область применения

Регулятор давления RF 10 G (угловой) идеально подходит для оснащения индивидуальных систем газоснабжения в квартирах, частных домах, на дачах, а также в объектах коммерческого назначения: кафе, столовых, небольших котельных. Он устанавливается на входе газовой линии перед прибором учета (газовым счетчиком) и потребителем (плитой, котлом, водонагревателем).

Технические характеристики

Конструктивные особенности

Регулятор RF 10 G выполнен в литом корпусе, устойчивом к коррозии. Угловой форм-фактор позволяет аккуратно расположить устройство в нише или на стене. В конструкции используется эластичная мембрана, чувствительная к изменениям давления, и пружинный задатчик для точной регулировки. Наличие фильтрационной сетки на входе защищает внутренние элементы регулятора и последующее оборудование от механических примесей, содержащихся в газе.

Гарантия и срок службы

Регулятор давления газа RF 10 G (угловой) отличается высоким запасом прочности и рассчитан на длительную эксплуатацию. Гарантийный срок составляет 24 месяца с момента ввода в эксплуатацию. При соблюдении условий монтажа и эксплуатации устройство прослужит многие годы, обеспечивая безопасность вашей газовой системы.

Установку и обслуживание газового оборудования должны производить квалифицированные специалисты, имеющие соответствующие допуски.

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

1. Проверить, очищен ли газопровод от загрязнений и влаги,

2. Со входа и выхода регулятора удалить заглушки,

3. Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,

4. Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.

ЗАПУСК РЕГУЛЯТОРА

1.  Следует проверить, чтобы все газопотребляющие приборы были отключены;

2.  Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;

3.  Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;

4.  Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,

5.  После запуска регулятора медленно повернуть рычаг «A» до положения «O»,

6.  Отпустить рычаг «B». Регулятор в рабочем положении,

7.  Закрутить колпачок,

8.  После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.
