ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ЕВРОПА Arctic-25 U (с местом под счетчик)
Шкафной газорегуляторный пункт (ШРП) ЕВРОПА Arctic-25 U — это современное, надежное решение для автоматического редуцирования и поддержания давления природного газа в системах газоснабжения. Модель специально адаптирована для работы в суровых климатических условиях и оснащена конструктивным местом для установки счетчика газа, что позволяет создать компактный, укомплектованный узел учета и регулирования.
Основное назначение
Пункт предназначен для редуцирования природного газа по ГОСТ 5542-87 со среднего (0,05-0,6 МПа) на низкое давление (2 кПа), автоматического поддержания стабильного выходного давления независимо от колебаний на входе, а также для автоматического отключения подачи газа при аварийном повышении или понижении выходного давления за допустимые пределы.
Ключевые особенности и преимущества
- Арктическое исполнение (Arctic): Оборудование, в первую очередь регулятор давления, рассчитано на бесперебойную работу при экстремально низких температурах окружающей среды.

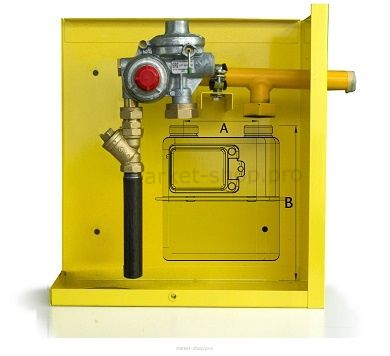

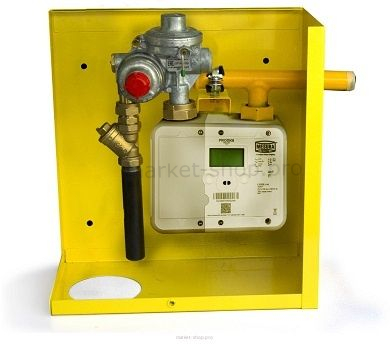

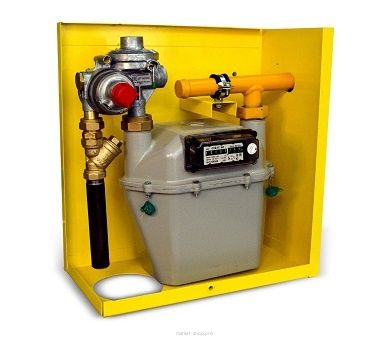

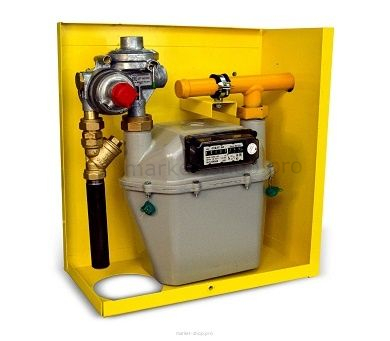

- Место под счетчик: Конструкция шкафа предусматривает удобное и безопасное место для монтажа газового счетчика, что обеспечивает комплексное решение «регулирование + учет».
- Стабильность при любом расходе: При минимальном входном давлении пропускная способность не снижается. При максимальном входном давлении и нулевом расходе регулятор надежно удерживает выходное давление в заданных пределах без «подхлопывания».
- Надежная защита: Встроенные предохранительные запорный и сбросной клапаны обеспечивают автоматическое отключение или сброс излишков газа при отклонениях от настроек, гарантируя безопасность системы.

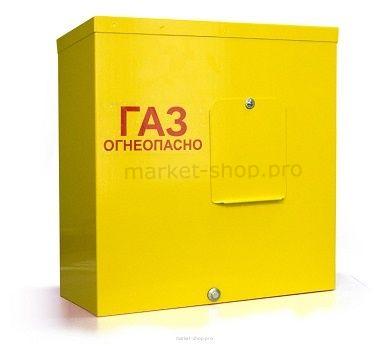

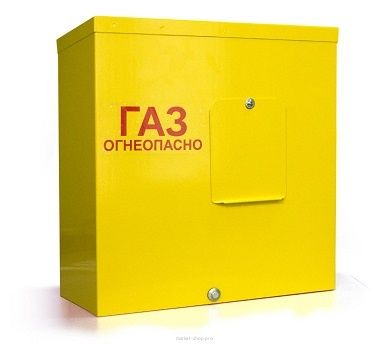

- Прочный и долговечный шкаф: Кожух изготовлен из стали с порошковым покрытием цвета RAL 1018 (желто-цинковый), устойчив к коррозии, механическим нагрузкам и атмосферным воздействиям.
Технические характеристики
| Давление на входе (макс./мин.) | 0,05 - 0,6 МПа |
| Давление на выходе (рабочее) | 2 кПа |
| Пропускная способность (регулятор RF) | до 25 м³/час |
| Присоединение на входе | DN 20 |
| Присоединение на выходе | DN 32 |
| Исполнение регулятора | RF 10/25 Arctic |
| Исполнение шкафа | Навесное (шкафное), однолинейное |
Устройство и принцип работы
Конструктивно ГРП представляет собой металлический шкаф, внутри которого смонтирована однолинейная схема редуцирования в линейном или угловом исполнении. Газ поступает через входной патрубок, проходит через фильтр (при установке) и подается на регулятор давления RF Arctic. Здесь происходит точное снижение и стабилизация давления до заданного значения (2 кПа). После регулятора газ направляется через выходной патрубок к потребителю. Встроенная система защиты (ПЗК и ПСК) непрерывно контролирует выходное давление, обеспечивая аварийное отключение или сброс при нарушении режима.
Область применения: Идеально подходит для автономного газоснабжения частных домов, коттеджей, небольших котельных, коммерческих и производственных объектов в районах с холодным климатом, где требуется компактный и надежный пункт регулирования с возможностью интеграции узла учета.
