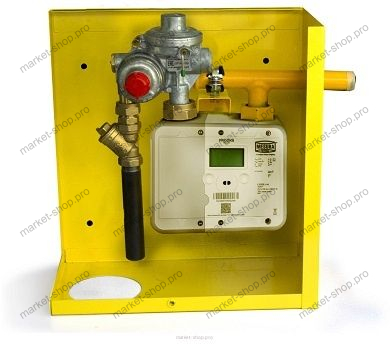

Шкафной ГРП "Европа" Arctic-25 линейный с местом под счетчик
Шкафной газорегуляторный пункт "Европа" Arctic-25 — это готовое, полностью укомплектованное решение для безопасного и автономного газоснабжения вашего объекта. Модель в линейном исполнении со встроенной площадкой для счетчика объединяет в одном защищенном корпусе узел редуцирования и учета газа, что обеспечивает простоту монтажа, надежность эксплуатации и максимальную безопасность. Идеальный выбор для частного дома, коттеджа, небольшого коммерческого предприятия или производственного участка.
Основные преимущества
Пункт поставляется собранным, настроенным и прошедшим проверку. Вам остается только подключить входной и выходной газопровод, установить счетчик на предусмотренную площадку — и система готова к работе.
Комплект включает два предохранительных запорных клапана (ПЗК) и предохранительный сбросной клапан (ПСК). Они мгновенно реагируют на любые аварийные отклонения давления, полностью блокируя подачу газа или сбрасывая излишки.
Регулятор давления RF 10/25 Arctic гарантирует точное и неизменное выходное давление 2 кПа, даже при значительных колебаниях давления в магистральной сети.
Прочный стальной шкаф с порошковым покрытием надежно защищает высокоточную арматуру от атмосферных осадков, ультрафиолета, пыли и механических воздействий.
Линейная компоновка и продуманное расположение элементов облегчают монтаж, визуальный контроль показаний манометров и плановое техническое обслуживание.
Технические характеристики
| Наименование / Модель | Шкафной ГРП "Европа" Arctic-25 линейный с местом под счетчик |
| Тип исполнения | Линейный (с последовательным расположением элементов) |
| Диапазон входного давления (Pвх) | от 0,05 до 0,6 МПа (от 0,5 до 6 бар) |
| Задаваемое выходное давление (Pвых) | 2,0 кПа |
| Максимальная пропускная способность | 25 м³/ч |
| Присоединение входное | DN 20 (резьбовое) |
| Присоединение выходное | DN 32 (резьбовое) |
| Основной регулятор давления | RF 10/25 Arctic |
| Комплект безопасности | 2 предохранительных запорных клапана (ПЗК), 1 предохранительный сбросной клапан (ПСК) |

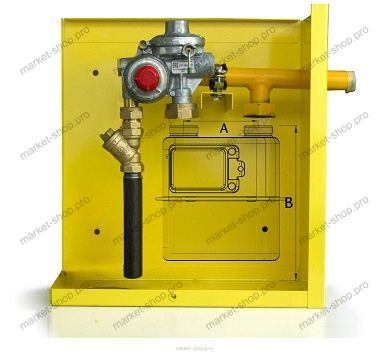

| Особенность конструкции | Встроенная монтажная площадка (полка) для установки счетчика газа |

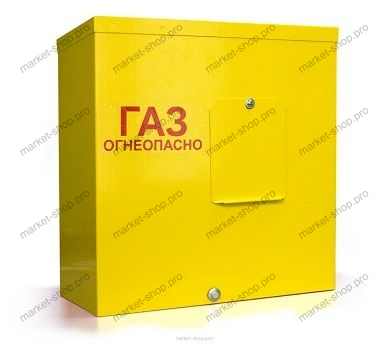

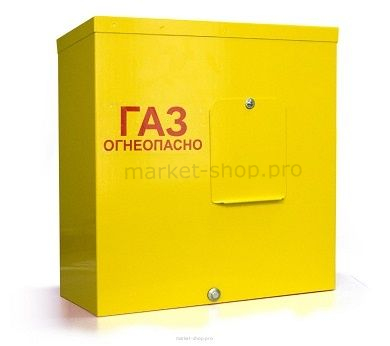

| Корпус (шкаф) | Стальной, с антикоррозионным покрытием, запираемый |
Принцип работы и назначение
Газовый поток поступает во входной патрубок шкафа, проходит через фильтр и поступает в линию регулирования. Основной регулятор RF 10/25 Arctic снижает давление до стабильных 2 кПа. После редуцирования газ направляется через узел учета (счетчик, устанавливаемый заказчиком) и подается на выходной патрубок к конечным потребителям — котлу, газовой плите, водонагревателю.
Система безопасности работает в автоматическом режиме: при повышении давления на выходе сверх нормы срабатывает ПСК, а при дальнейшем росте или критическом падении давления — один из ПЗК, полностью перекрывающий поток газа.
Область применения
Данный шкафной ГРП предназначен для объектов с относительно небольшим и стабильным потреблением газа, где требуется надежное редуцирование с высокого/среднего давления до низкого с возможностью коммерческого учета:
- Индивидуальные жилые дома, коттеджи, таунхаусы.
- Небольшие котельные, обслуживающие одно или несколько зданий.
- Коммерческие объекты: кафе, пекарни, магазины, прачечные, автомойки.
- Небольшие производственные и мастерские помещения.
Пункт монтируется на вводе газопровода на территорию объекта, на фасаде или на несущей конструкции в соответствии с проектной документацией.
Шкафной ГРП "Европа" Arctic-25 — это уверенность в стабильном газоснабжении и защите вашего имущества, воплощенная в готовом технологичном решении.
Внимание: Рекомендуем проверять окончательные технические характеристики и назначение изделия по паспорту производителя или официальной документации, соответствующей артикулу, так как возможны изменения в спецификациях.
