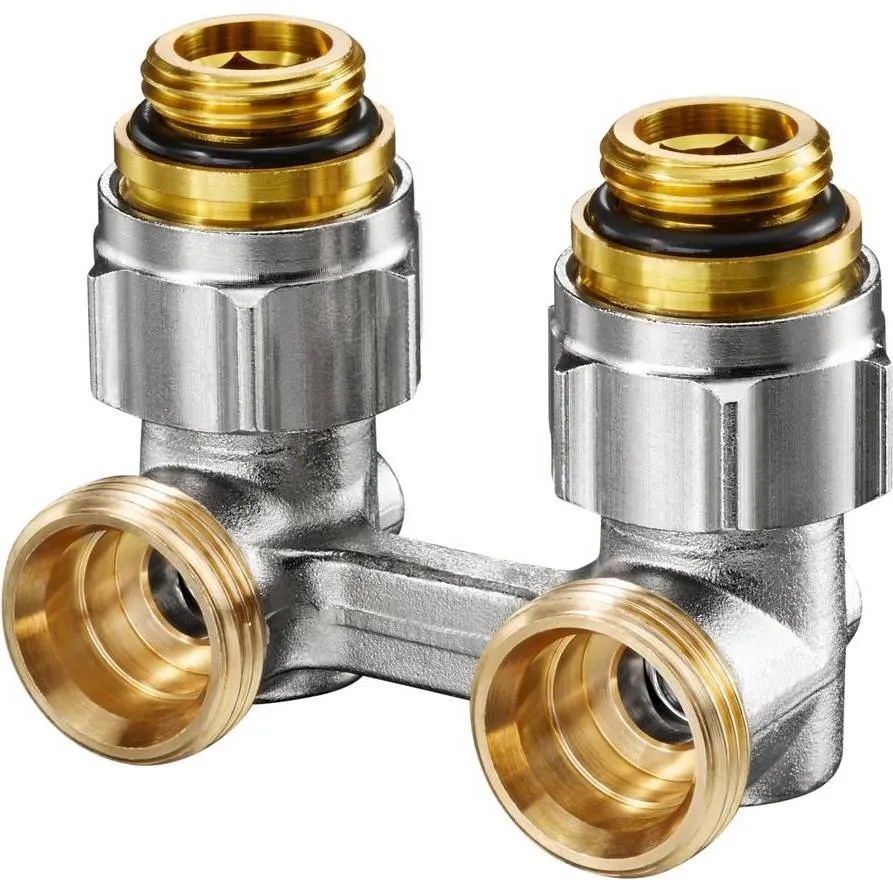

Запорно-присоединительный (ZB) узел Oventrop Multiflex F угловой, для двухтрубных систем с ВР
Описание узла Oventrop Multiflex F
Угловой запорно-присоединительный узел Oventrop Multiflex F — это высокотехнологичный компонент, разработанный для эффективного и надежного нижнего подключения (ВР) радиаторов отопления в современных двухтрубных системах. Его компактная H-образная конструкция интегрирует все необходимые функции для монтажа, регулировки и отсечения потока теплоносителя, обеспечивая эстетичный вид без видимых трубных подводок.
Узел предназначен для совместной работы с радиаторами, оснащенными встроенным запорно-регулирующим вентилем (например, типа Multival), что позволяет осуществлять тонкую гидравлическую балансировку системы и индивидуальную настройку температуры в помещении.
Ключевые особенности и преимущества
- Угловое исполнение: Оптимально для скрытого нижнего подключения радиатора к трубопроводам, выходящим из стены или пола, обеспечивая аккуратный монтаж.
- Полный функционал: В одном узле совмещены функции подключения, запорной арматуры (отсечной шаровой кран) и возможности дренажа.
- Надежное соединение: Оснащен мягким плоским уплотнением, гарантирующим герметичность подключения к радиатору без перетяжек и повреждений.
- Долговечность: Изготовлен из качественной латуни с никелированным покрытием, что обеспечивает коррозионную стойкость и привлекательный внешний вид.
- Универсальность применения: Подходит для систем отопления в частных домах, квартирах и коммерческих помещениях.
Технические характеристики
| Тип изделия: | Запорно-присоединительный угловой H-образный узел (ZB) |
| Тип подключения: | Нижнее подключение (ВР), тип Н ЕК-Н |
| Присоединительные размеры: | 3/4" и 1/2" |
| Макс. рабочее давление: | 10 бар |
| Рабочая температура: | от +2°C до +120°C |
| Материал корпуса: | Латунь с никелированным покрытием |
| Уплотнение: | Мягкое плоское |
| Артикул производителя: | 00048300 |
| Код (СКП): | 1015884 |
Область применения
Узел Oventrop Multiflex F предназначен для монтажа в двухтрубных системах водяного отопления. Он является идеальным решением для современных радиаторов с нижним подключением, где важны как техническая надежность, так и эстетика скрытого монтажа. Широко используется в строительстве и ремонте:
- В частных загородных домах и коттеджах.
- В квартирах многоэтажных жилых зданий.
- В офисных и коммерческих помещениях.
Использование данного узла в связке с регулирующей арматурой Oventrop позволяет создать энергоэффективную, сбалансированную и легко управляемую систему отопления.
Комплектация и монтаж
Узел поставляется в собранном виде, готовом к установке. Для монтажа необходимо подключить его к подводящим и отводящим трубопроводам системы отопления, а затем присоединить к ответным футоркам радиатора со встроенным вентилем. Рекомендуется проводить монтаж квалифицированным специалистом с соблюдением всех технических норм и правил.
