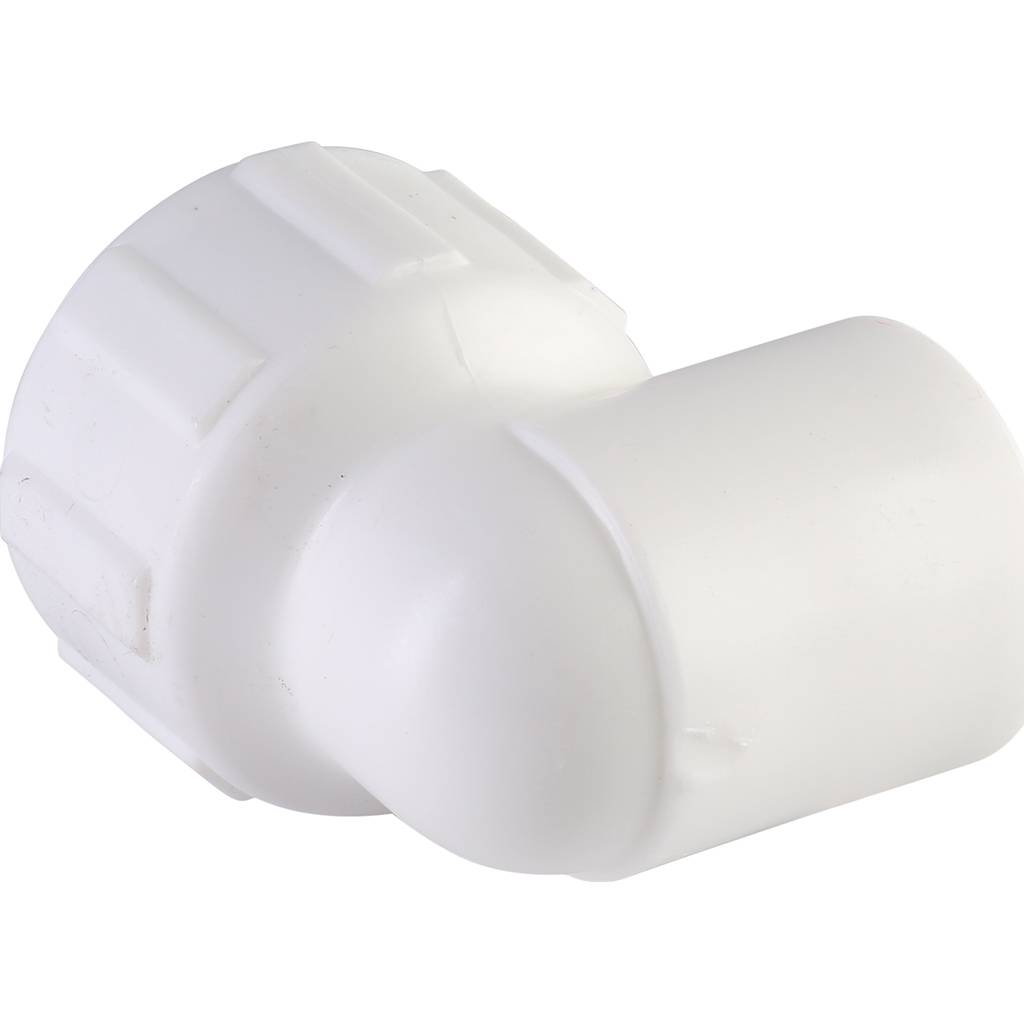

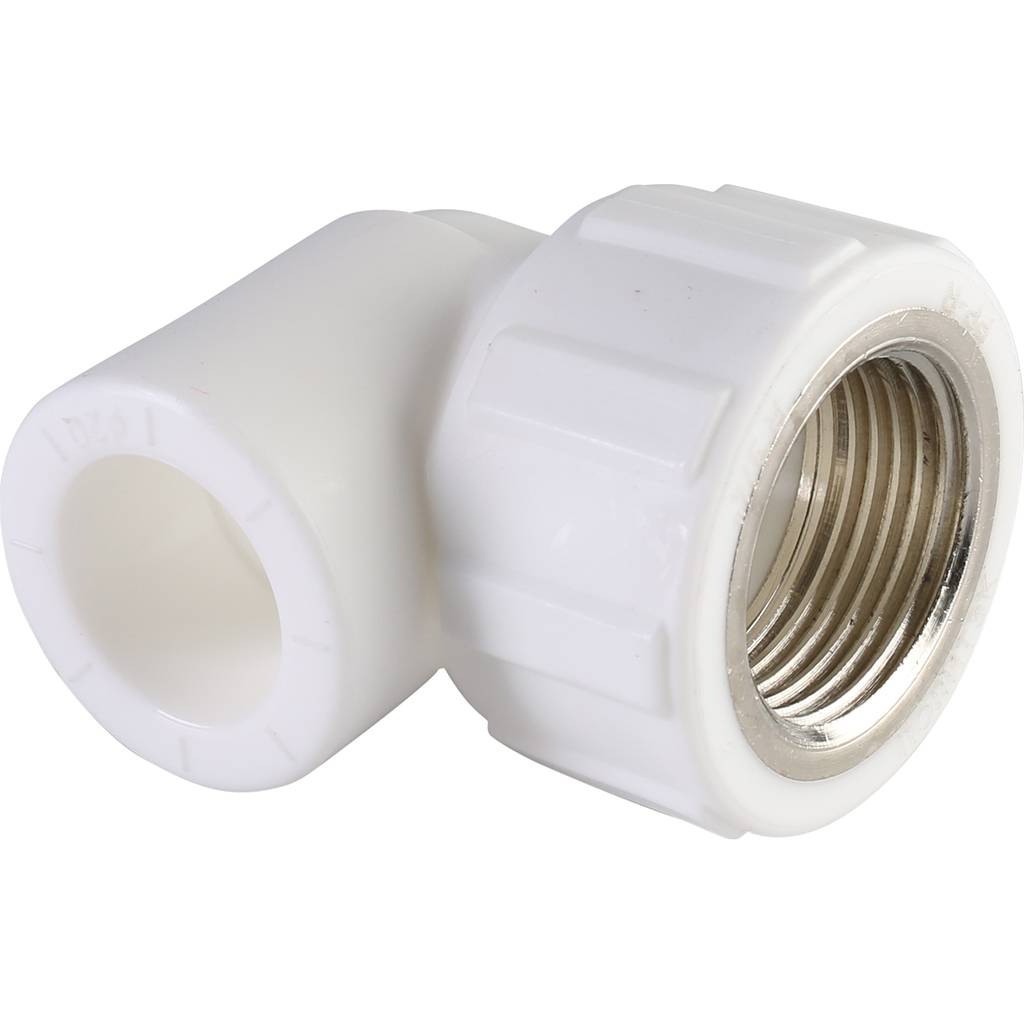

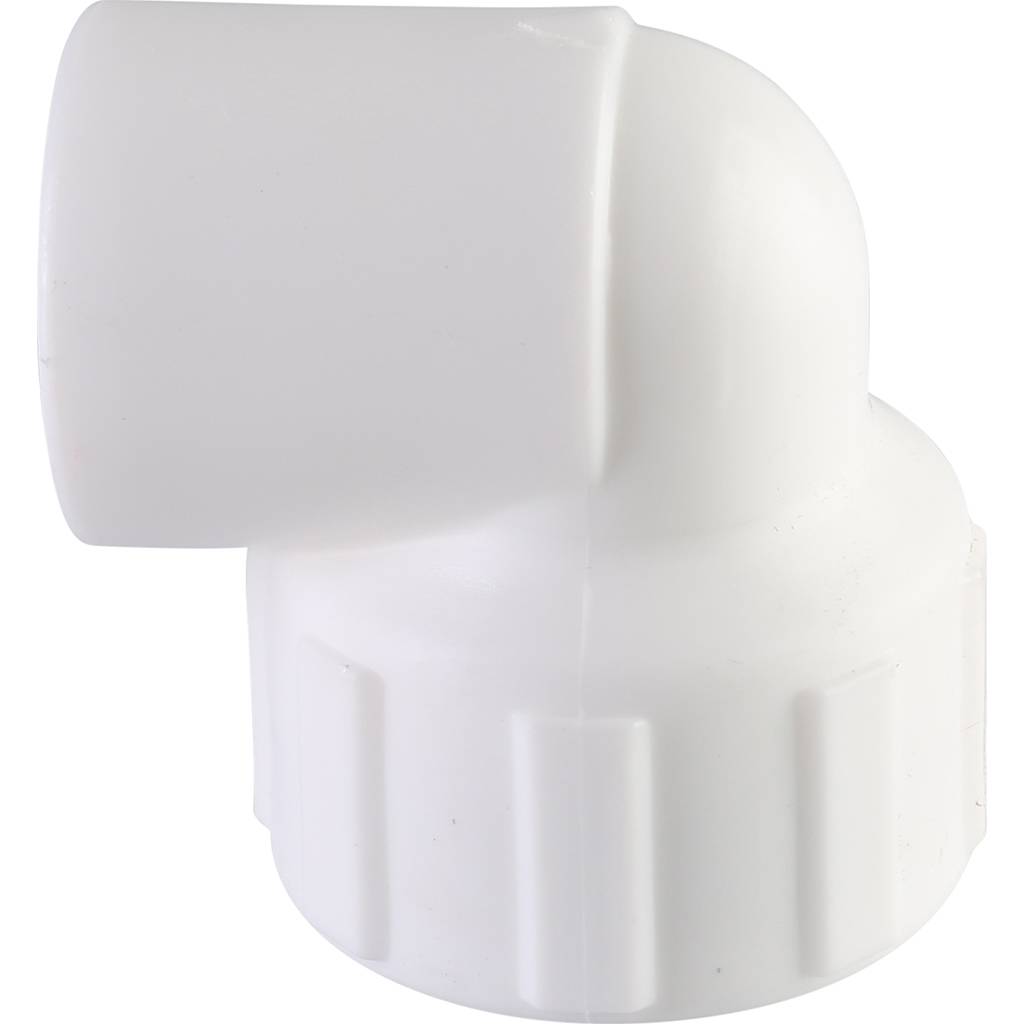

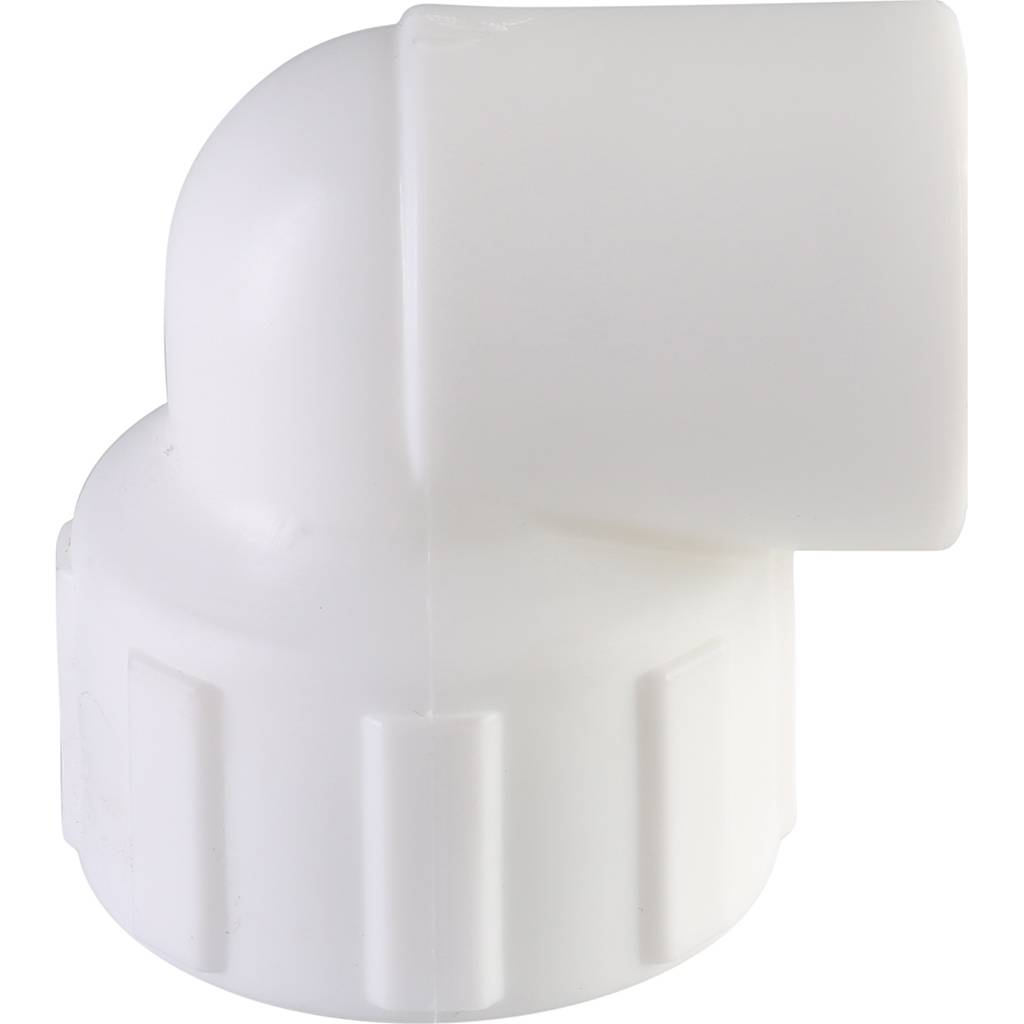

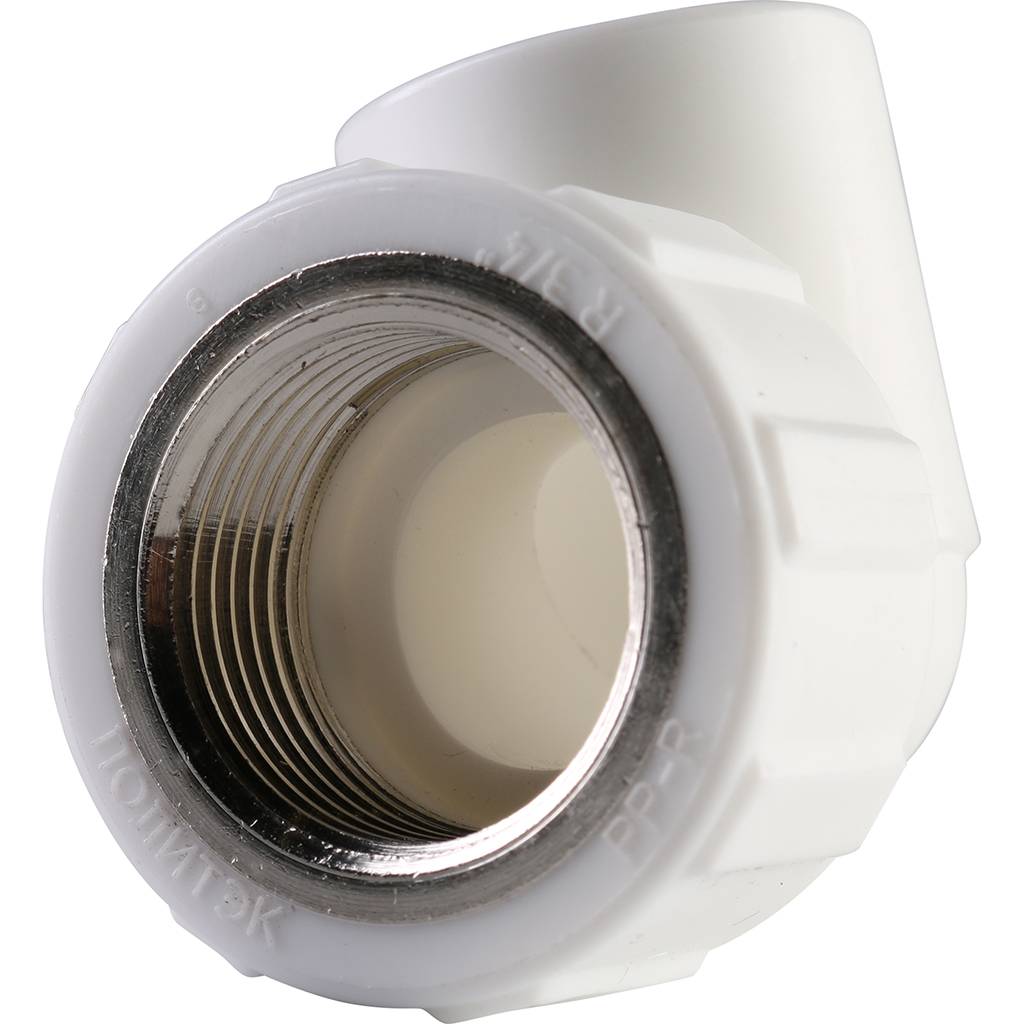

Угольник Политэк 20x3/4" с внутренней резьбой для полипропиленовых труб
Угольник (угловой фитинг) с внутренней резьбой 3/4" от компании Политэк — это надежный и практичный соединительный элемент для монтажа поворотов в полипропиленовых трубопроводах. Фитинг предназначен для создания герметичного углового соединения на 90 градусов между полипропиленовой трубой диаметром 20 мм и резьбовым штуцером или оборудованием.
Назначение и область применения
Фитинг используется в системах холодного и горячего водоснабжения, а также в системах отопления (включая радиаторную разводку). Белый цвет делает его универсальным для монтажа в жилых и коммерческих помещениях. Комбинированная конструкция (сварка + резьба) позволяет осуществлять переход с неразъемного полипропиленового соединения на разъемное резьбовое, что необходимо для подключения к радиаторам, котлам, счетчикам, смесителям и другому оборудованию.
Конструктивные особенности и преимущества
- Комбинированное соединение: С одной стороны — муфта под термодиффузионную сварку для полипропиленовой трубы PN20/PN25 (наружный диаметр 20 мм). С другой стороны — внутренняя цилиндрическая резьба (ВР) размером 3/4 дюйма.
- Материал: Изготовлен из высококачественного стабилизированного полипропилена (PP-R), что обеспечивает стойкость к коррозии, отложению накипи и химическую инертность.
- Температурный режим: Предназначен для непрерывной транспортировки теплоносителя с температурой до +95°C и давлением до 10-25 атм (в зависимости от класса давления трубы PN).
- Надежность: При правильной сварке образует монолитное, абсолютно герметичное соединение, прочность которого сопоставима с прочностью самой трубы.
- Эргономика: Четкая геометрия и качественная резьба обеспечивают удобный и быстрый монтаж.
Технические характеристики
| Производитель | Политэк (POLITEK) |
| Тип фитинга | Угольник 90° комбинированный |
| Диаметр под сварку | 20 мм (для трубы PN20/PN25) |
| Тип резьбового подключения | Внутренняя резьба (ВР) |
| Размер резьбы | 3/4" (дюйма) |
| Материал корпуса | Полипропилен PP-R (белый) |
| Рабочая среда | Вода, теплоносители для систем отопления |
| Макс. рабочая температура | +95°C (кратковременно до +110°C) |
| Рабочее давление | Соответствует классу PN используемой трубы (PN20, PN25) |
| Стандарт | ГОСТ, ТУ |
Инструкция по монтажу
- Обеспечьте ровный срез полипропиленовой трубы специальными ножницами.
- Очистите и обезжирьте соединяемые поверхности (трубу и муфту фитинга).
- Нагрейте сварочный аппарат до рабочей температуры (~260°C).
- Одновременно насадите трубу и муфту угольника на соответствующие насадки сварочного аппарата и выдерживайте необходимое время нагрева (см. таблицу сварки для диаметра 20 мм).
- Быстро снимите детали с аппарата и соедините их друг с другом плавным осевым движением, без проворачивания. Фиксируйте в течение нескольких секунд.
- Резьбовое соединение уплотните фум-лентой, льном с пастой или нитью для обеспечения герметичности.
Важно: Монтаж требует использования специального оборудования для сварки полипропилена. Рекомендуется проводить работы при температуре окружающей среды выше +5°C.
Почему выбирают угольники Политэк?
Фитинги Политэк — это оптимальное сочетание цены и качества. Они производятся на современном оборудовании с соблюдением строгих стандартов, что гарантирует точность геометрии, глубины посадки и качества резьбы. Использование сертифицированного сырья обеспечивает долгий срок службы всей смонтированной системы без протечек и потери эксплуатационных характеристик.
