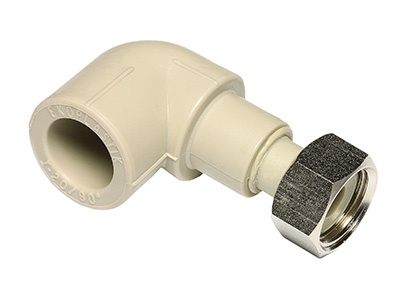

Угольник 90° Ekoplastik ППР переход с перекидной гайкой 20x1/2"
Угольник 90° Ekoplastik — это высококачественный фитинг для полипропиленовых (ППР) трубопроводных систем, предназначенный для создания надежного и долговечного углового соединения с переходом на резьбу. Идеальное решение для монтажа поворотов в системах холодного и горячего водоснабжения, отопления, а также в различных технологических линиях.
Конструктивные особенности и преимущества
Данный угольник сочетает в себе преимущества сварного полипропиленового соединения и разъемного резьбового подключения, что обеспечивает максимальную универсальность при монтаже.
- Материал корпуса: Полипропилен PPR-100 (рандом-сополимер). Отличается высокой термостойкостью, химической инертностью и отсутствием коррозии. Рабочая температура — до +95°C, кратковременно до +110°C.
- Тип соединения: С одной стороны — под диффузионную сварку с полипропиленовой трубой диаметром 20 мм. С другой стороны — наружная резьба 1/2" с накидной гайкой (американка).
- Перекидная гайка (американка): Ключевое преимущество фитинга. Позволяет создавать быстроразъемное соединение с оборудованием (смесители, полотенцесушители, счетчики, котлы) или другими резьбовыми фитингами. Значительно упрощает монтаж, демонтаж и обслуживание системы без необходимости вращения труб.
- Угол 90 градусов: Оптимален для организации перпендикулярных ответвлений, обхода углов и компактного монтажа в санузлах, кухнях и котельных.
- Надежное уплотнение: Резьбовое соединение герметизируется с помощью резинового или паронитового уплотнительного кольца, зажатого накидной гайкой, что гарантирует отсутствие протечек.
Область применения
Фитинг предназначен для использования в следующих системах:
- Холодное и горячее водоснабжение (ХВС и ГВС) в квартирах, домах и общественных зданиях.
- Системы отопления (радиаторное, теплые полы) с рабочим давлением до 10-20 бар (в зависимости от температуры теплоносителя).
- Подключение сантехнических приборов: смесителей, водонагревателей, гигиенических душей, сливных бачков.
- Обвязка котельного и насосного оборудования.
Технические характеристики
| Бренд / Производитель | Ekoplastik (Чехия) |
| Наружный диаметр трубы (ППР) | 20 мм |
| Резьбовое подключение | Наружная резьба 1/2" (полдюйма) |
| Тип резьбы | Накидная гайка (американка) |
| Угол поворота | 90° |
| Рабочее давление (PN) | PN 20 (20 бар при +20°C) |
| Рабочая температура | До +95°C (кратковременно +110°C) |
| Стандарт | Соответствует ГОСТ, DIN 8077/8078 |
Инструкция по монтажу
- Подготовка: Отрежьте ППР-трубу 20 мм специальными ножницами строго перпендикулярно. Зачистите торец трубы и фитинг от заусенцев. Обезжирье поверхности.
- Сварка: Установите на сварочный аппарат насадки для 20 мм. Прогрейте аппарат до рабочей температуры (~260°C). Одновременно наденьте трубу и фитинг (со стороны ППР-патрубка) на горячие насадки на время, указанное в таблице сварки для 20 мм (обычно 5-7 секунд).
- Соединение: Быстро и равномерно, без проворачивания, снимите детали с насадок и соедините их друг с другом, выдерживая соосность. Фиксируйте в течение 10-15 секунд, не допуская смещения.
- Резьбовое подключение: На резьбу оборудования или ответного фитинга намотайте уплотнительный материал (лен, нить, пасту). Накрутите угольник с уже закрученной накидной гайкой. Затяните гайку ключом, обеспечивая герметичность, но без чрезмерных усилий, чтобы не повредить уплотнительное кольцо.
Почему стоит выбрать угольник Ekoplastik 20x1/2?
Ekoplastik — это европейское качество, проверенное временем. Фитинги изготавливаются на высокоточном оборудовании из сырья премиум-класса, что гарантирует идеальную геометрию, легкий монтаж и абсолютную герметичность системы на десятилетия. Использование фитинга с накидной гайкой — это профессиональный подход, который экономит время и нервы при монтаже и дальнейшей эксплуатации инженерных сетей.
