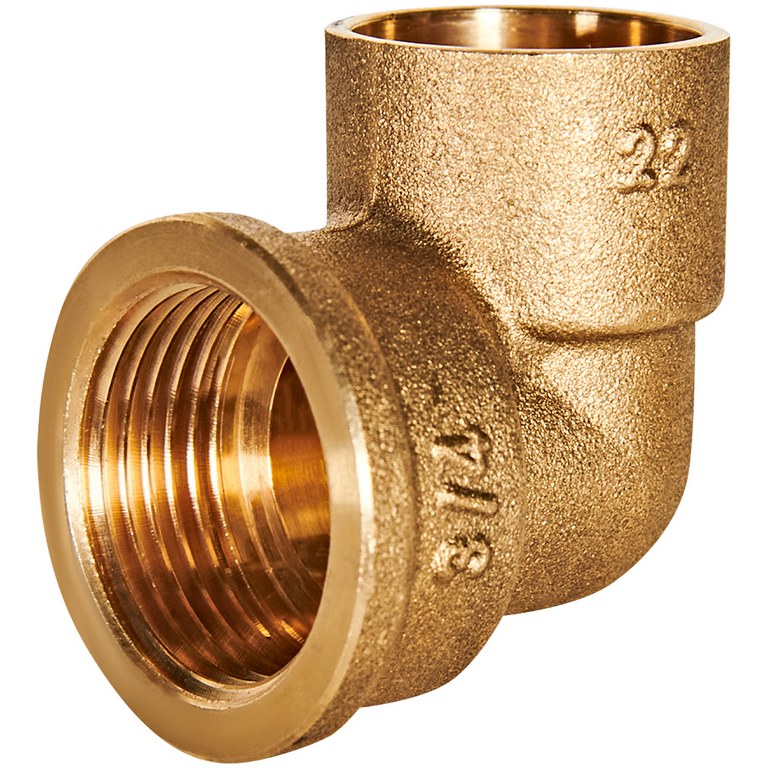

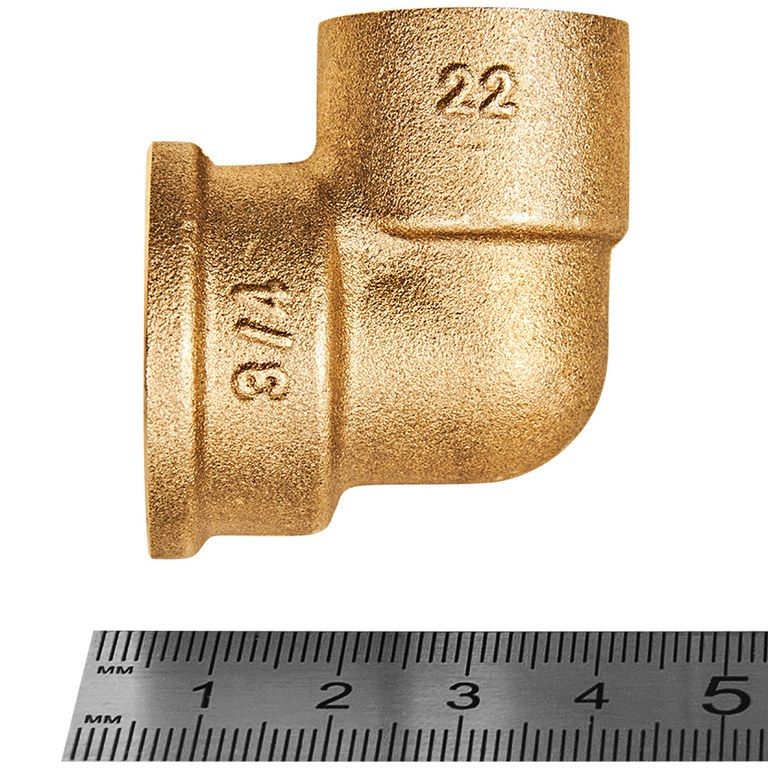

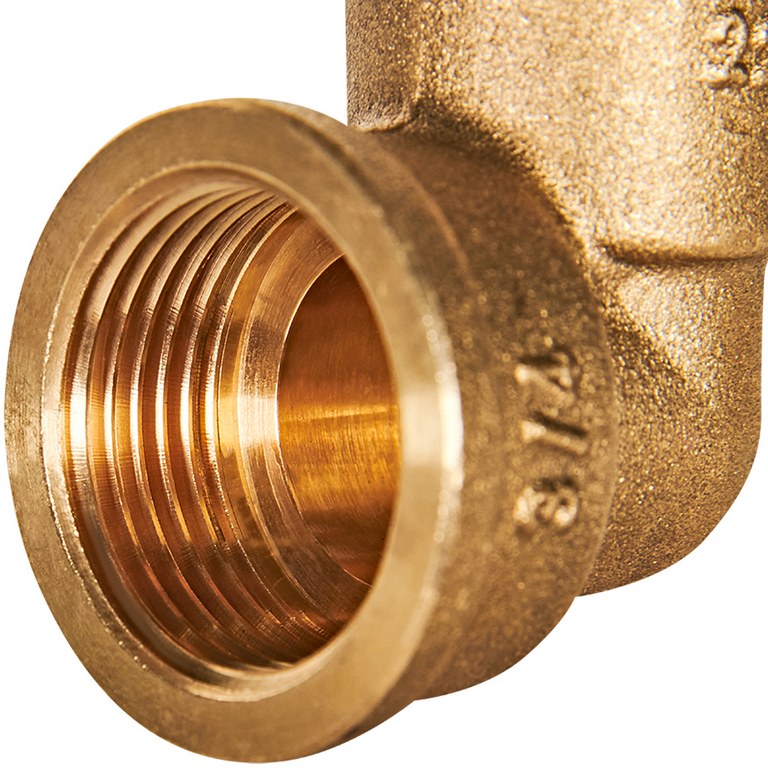

Угловой переход JINTIAN ВП-ВР 22x3/4" латунный под пайку JT-140902234
Угловой переход JINTIAN JT-140902234 — это высококачественный латунный фитинг, предназначенный для создания надежного и долговечного соединения под углом 90° в инженерных системах водоснабжения и отопления. Изделие сочетает в себе точность геометрии, прочность материала и технологичность монтажа, что делает его оптимальным решением для профессионального монтажа.
Конструктивные особенности и назначение
Фитинг выполнен в виде углового перехода с двумя типами подключений:
• Вход: Под пайку (капиллярную пайку) для медной трубы диаметром 22 мм.
• Выход: Наружная резьба (ВР) размером 3/4 дюйма.
Такая комбинация позволяет выполнить плавный поворот трубопровода и перейти с неразъемного паяного соединения на резьбовое, что необходимо для подключения к радиаторам, счетчикам, смесителям, запорной арматуре или другим устройствам с резьбовым штуцером.
Преимущества фитинга JINTIAN
- Качественная латунь: Изготовлен из сплава CW617N (аналог ЛС59), что обеспечивает высокую коррозионную стойкость, механическую прочность и длительный срок службы в системах с горячей и холодной водой.
- Точная геометрия: Идеально выдержанный угол 90° и правильная форма гарантируют простоту монтажа и отсутствие напряжений в системе после установки.
- Чистая резьба: Наружная резьба 3/4" нарезана точно по стандарту, имеет полный профиль и чистую поверхность для герметичного соединения с льном, фум-лентой или нитью.
- Подготовка под пайку: Гнездо под пайку (22 мм) имеет чистую внутреннюю поверхность и оптимальный зазор для равномерного распределения припоя, обеспечивая максимальную прочность и герметичность паяного шва.
- Компактные размеры: Удобная конструкция позволяет использовать фитинг в стесненных условиях монтажа.
Область применения
Угловой переход JINTIAN ВП-ВР 22x3/4" используется при монтаже:
• Систем отопления (подключение радиаторов, полотенцесушителей).
• Систем водоснабжения (холодного и горячего).
• В котельных и тепловых пунктах.
• В промышленных трубопроводах, транспортирующих неагрессивные среды.
Технические характеристики
| Бренд / Производитель: | JINTIAN |
| Артикул: | JT-140902234 |
| Материал корпуса: | Латунь (CW617N) |
| Тип соединения 1: | Под пайку (капиллярную) для медной трубы |
| Диаметр под пайку: | 22 мм |
| Тип соединения 2: | Наружная резьба (ВР) |
| Размер резьбы: | 3/4" (дюйма) |
| Угол поворота: | 90° |
| Рабочая среда: | Вода, пар, теплоносители |
| Рабочее давление (PN): | До 16 бар |
| Рабочая температура: | До +110°C |
| Покрытие: | Хромированное или никелированное (в зависимости от партии) |
Рекомендации по монтажу
- Перед пайкой убедитесь в чистоте и сухости поверхности трубы и внутренней полости фитинга.
- Используйте соответствующий флюс и припой для капиллярной пайки медных труб.
- При сборке резьбового соединения на резьбу 3/4" рекомендуется наносить уплотнительную пасту или использовать сантехническую нить/ленту для гарантии герметичности.
- Не прикладывайте чрезмерное усилие при затяжке резьбового соединения во избежание повреждения резьбы или других элементов системы.
Угловой латунный переход JINTIAN ВП-ВР 22x3/4" (JT-140902234) — это проверенное решение для профессионалов, ценящих надежность, качество материалов и удобство в работе. Он станет ключевым элементом в создании долговечной и безотказной инженерной системы.
