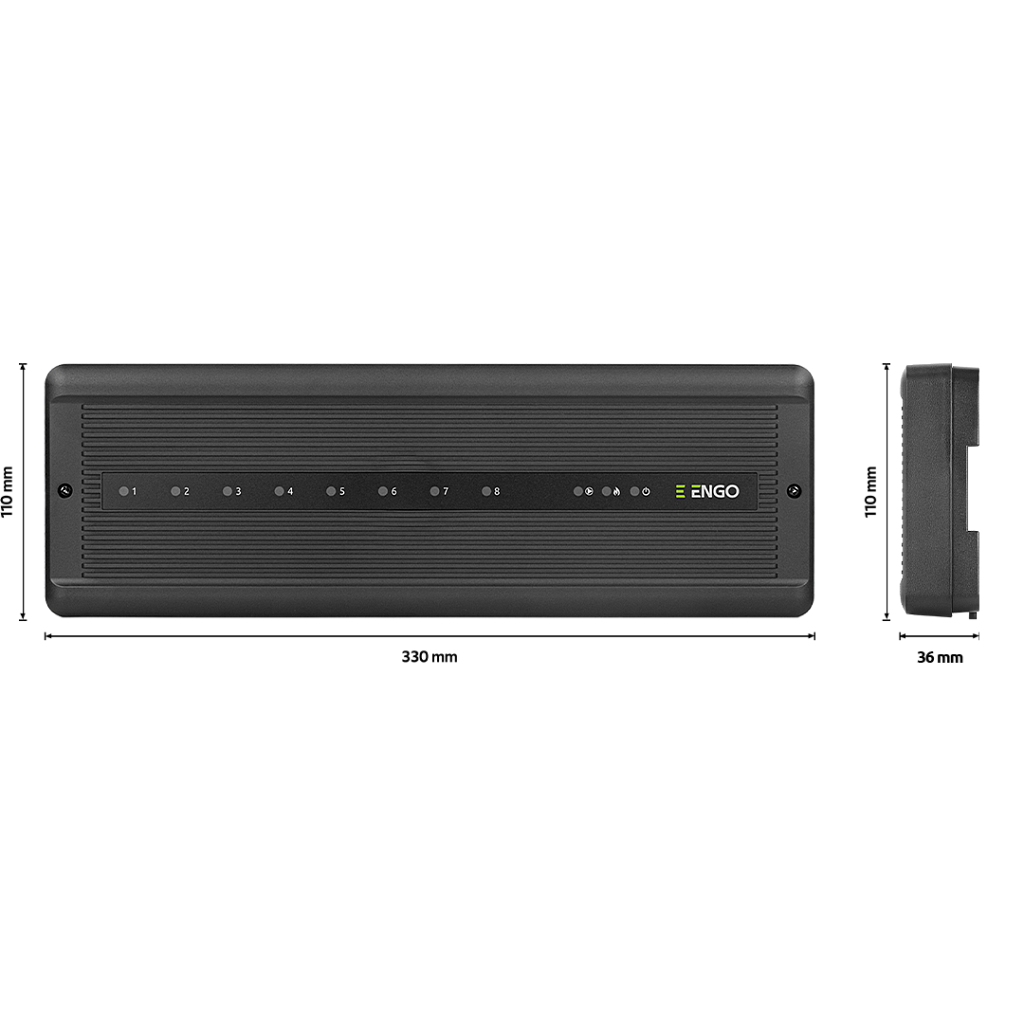

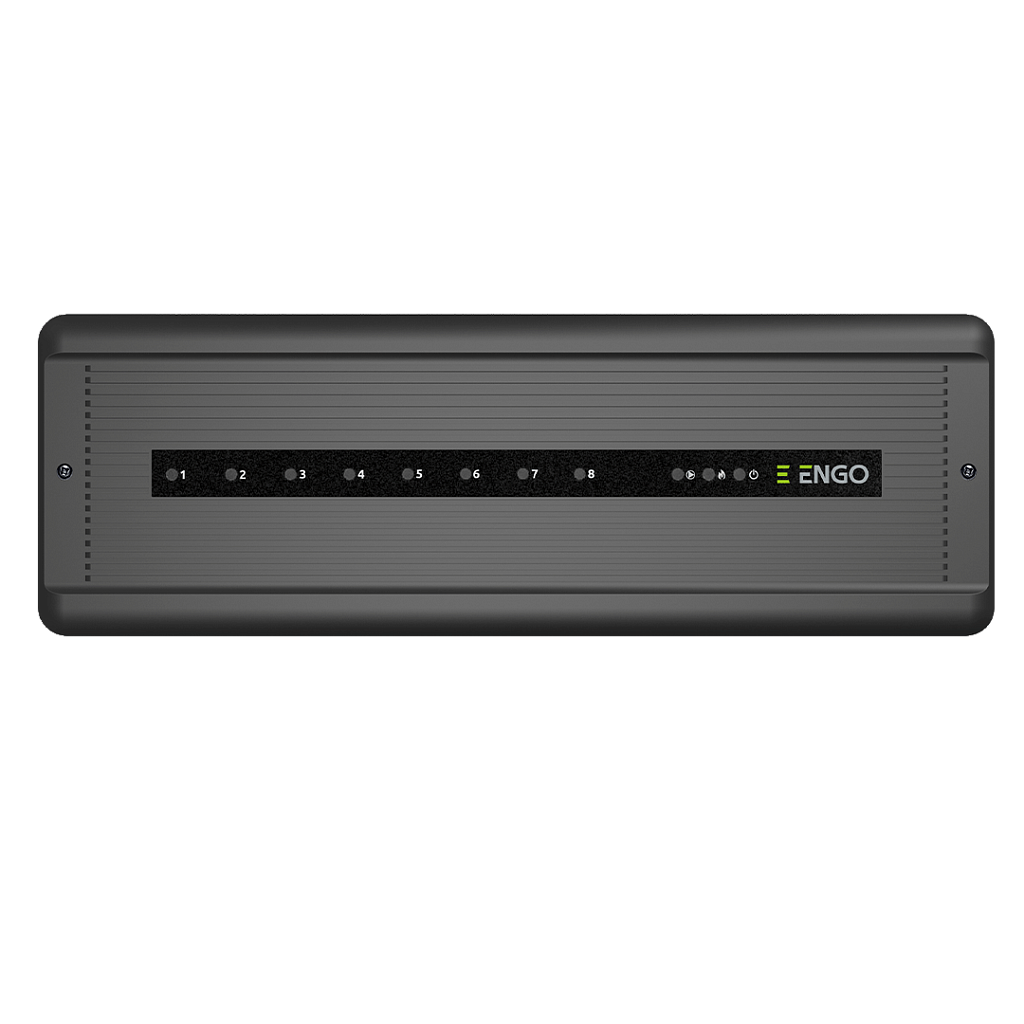

Центр коммутации ENGO Controls проводной, на 8 зон отопления, 230В
Центр коммутации ENGO Controls — это профессиональный проводной контроллер, предназначенный для построения сложных и масштабируемых систем зонального отопления. Устройство служит интеллектуальным «мозговым центром», который обеспечивает точное распределение команд от терморегуляторов к сервоприводам теплых полов или радиаторных клапанов вплоть до 8 независимых зон.
Ключевые особенности и преимущества
Блок управления ENGO Controls выделяется на фоне аналогов своей гибкостью, надежностью и профессиональным набором функций, что делает его идеальным выбором для монтажа в частных коттеджах, коммерческих и административных зданиях.
Масштабируемость и высокая нагрузочная способность
- Управление 8 зонами: Централизованное управление отоплением вплоть до восьми отдельных помещений или контуров.
- Подключение до 48 сервоприводов: Благодаря мощным выходным реле, блок способен напрямую коммутировать до 48 сервоприводов (по 6 на каждую зону) без необходимости использования дополнительных усилителей или модулей расширения, что существенно упрощает монтаж и снижает общую стоимость системы.
- Возможность каскадирования: Для крупных объектов поддерживается подключение до 8 таких контроллеров, позволяя создавать системы на десятки зон.
Надежность и безопасность
- Защита от перенапряжения: Встроенный предохранитель оберегает электронные компоненты блока и подключенные сервоприводы от скачков напряжения в сети 230В.
- Прочная конструкция: Корпус и внутренняя компоновка разработаны для долговременной бесперебойной работы в составе отопительного оборудования.
- Прозрачная логика работы: Устройство четко и без задержек передает команды «открыть/закрыть» от комнатных термостатов к приводам, обеспечивая точный температурный контроль.
Удобство монтажа и обслуживания

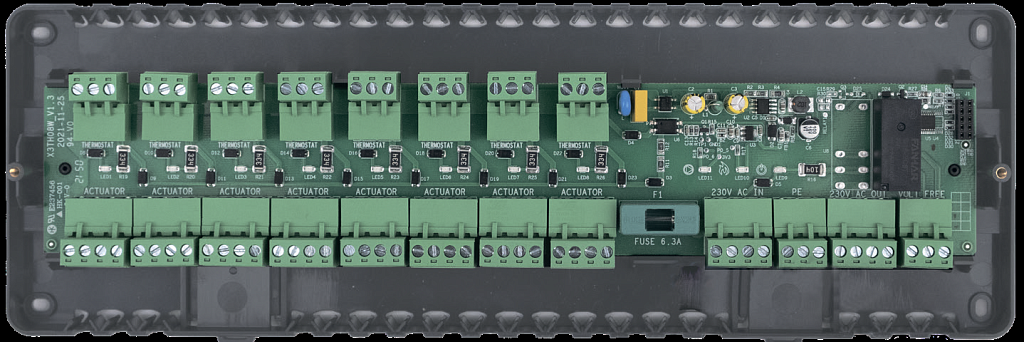

- Съемные клеммы: Значительно упрощают процесс подключения многочисленных проводов, а также дальнейшее обслуживание или модернизацию системы.
- Понятная маркировка: Клеммная колодка имеет четкие обозначения для подключения термостатов, сервоприводов, питания и межблочной коммуникации.
- Эргономичный дизайн: Оптимизирован для удобного размещения в стандартном щите управления рядом с другой автоматикой.
Принцип работы и сфера применения
Центр коммутации получает сигналы от проводных комнатных терморегуляторов, установленных в каждой управляемой зоне. При падении температуры ниже заданного значения термостат подает команду на блок. Блок, в свою очередь, активирует соответствующие реле, которые подают питание 230В на сервоприводы, открывая клапаны или смесительные узлы для подачи теплоносителя в контур. При достижении нужной температуры цепь размыкается, и приводы закрываются.
Основные области применения:
- Системы водяного теплого пола с несколькими контурами.
- Радиаторное отопление с зональной регулировкой.
- Комбинированные системы отопления в больших жилых домах.
- Автоматизация отопления в офисных центрах, гостиницах, объектах малого бизнеса.
Технические характеристики (кратко)
- Напряжение питания: 230В, 50/60 Гц
- Количество управляемых зон: 8
- Макс. количество сервоприводов на зону: 6
- Общее макс. количество приводов: 48
- Макс. количество каскадируемых блоков: 8
- Защита: Встроенный предохранитель
- Тип подключения: Проводной, съемные клеммы
- Назначение: Управление нормально-закрытыми (NC) сервоприводами 230В.
Центр коммутации ENGO Controls — это готовое, надежное и экономически выгодное решение для профессиональной автоматизации многозонной системы отопления, обеспечивающее комфорт и энергоэффективность.
