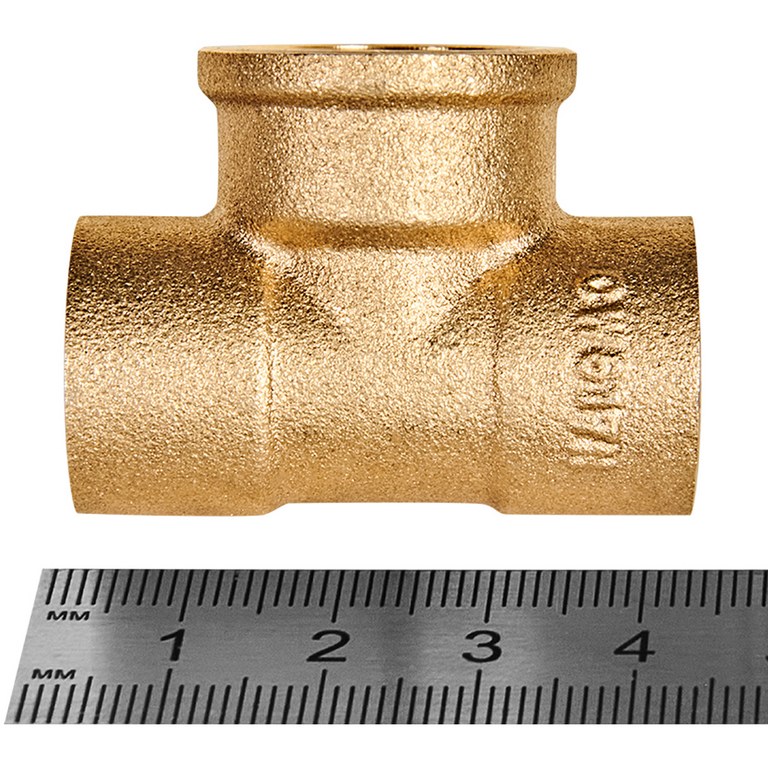

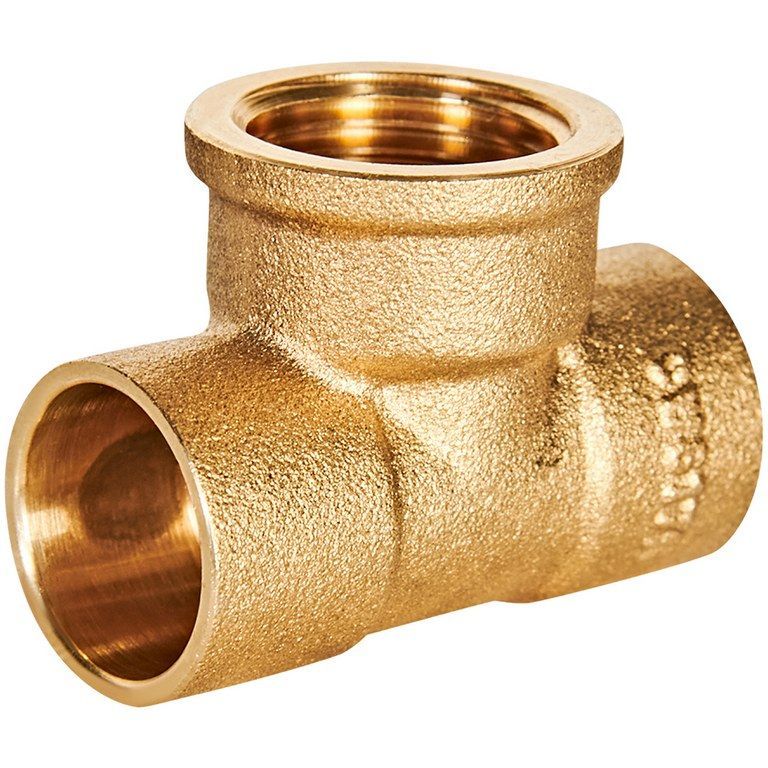

Тройник латунный JINTIAN ВП-ВР-ВП 18x1/2"x18 под пайку JT-141301812
Латунный тройник JINTIAN JT-141301812 — это высококачественный соединительный фитинг для создания надежных разветвлений в трубопроводных системах отопления и водоснабжения. Изделие предназначено для профессионального монтажа методом капиллярной пайки (высокотемпературной пайки твердым припоем).
Конструкция и назначение
Тройник имеет конфигурацию ВП-ВР-ВП, что означает:
- Два равных прохода (ВП): с двух сторон фитинга расположены раструбы под пайку для труб диаметром 18 мм.

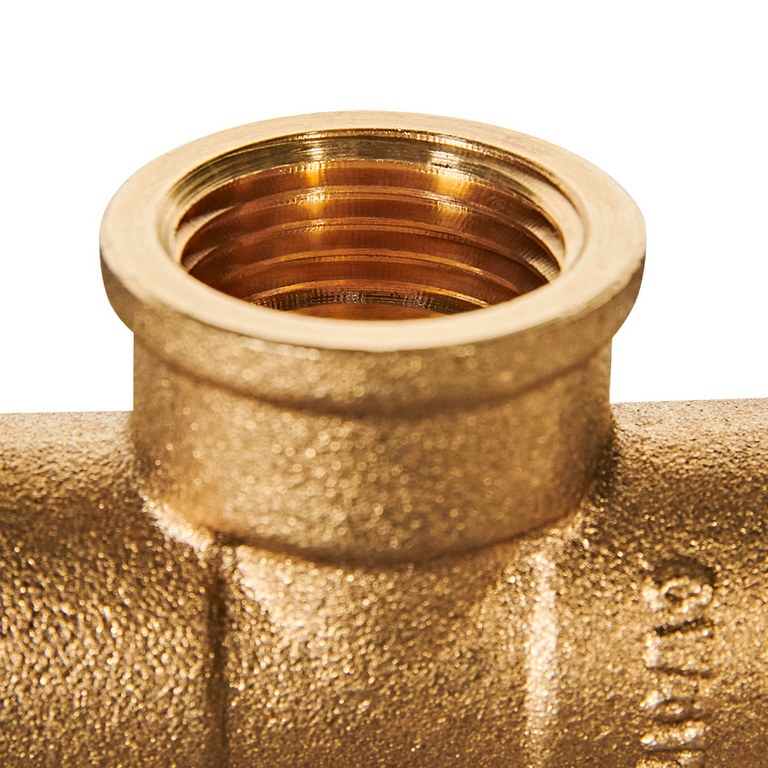

- Один боковой отвод с внутренней резьбой (ВР): в центре фитинга находится отвод с внутренней цилиндрической резьбой (G) 1/2" для подключения дополнительного оборудования, приборов учета, переходов или запорной арматуры.
Такая конструкция позволяет выполнить ответвление от основной магистрали для подключения радиатора, полотенцесушителя, смесителя или создания технологического отвода.
Ключевые преимущества
- Материал: Изготовлен из качественной латуни марки CW617N (аналог ЛС59-1). Материал обеспечивает высокую коррозионную стойкость, прочность и долговечность соединения.
- Надежное соединение: Пайка обеспечивает монолитное, неразъемное соединение, по прочности не уступающее цельной трубе. Соединение устойчиво к гидроударам, перепадам температур и давлений.
- Точные геометрические размеры: Раструбы калиброваны для идеальной посадки трубы, что гарантирует равномерное распределение припоя по всей окружности и отсутствие протечек.
- Универсальность: Подходит для систем с питьевой водой, отопления (включая высокотемпературные системы) и других неагрессивных сред.
- Чистота внутреннего канала: Гладкая поверхность внутри фитинга минимизирует гидравлическое сопротивление и снижает риск образования отложений.
- Совместимость: Предназначен для соединения с медными трубами диаметром 18 мм. Резьбовой отвод 1/2" является стандартным и широко распространенным.
Область применения
Тройник JINTIAN идеально подходит для монтажа:
- Систем радиаторного и водяного теплого пола.
- Разводок горячего и холодного водоснабжения в частных домах, квартирах и коммерческих объектах.
- Обвязки котельного оборудования, бойлеров, гидравлических разделителей.
- Создания ответвлений для подключения сантехнических приборов.
Технические характеристики
- Артикул: JT-141301812
- Бренд: JINTIAN
- Тип фитинга: Тройник
- Конфигурация: ВП-ВР-ВП (пайка-резьба-пайка)
- Материал: Латунь
- Диаметр под пайку: 18 мм (2 шт.)
- Диаметр резьбового отвода: 1/2" (Внутренняя резьба, G)
- Тип соединения: Пайка (высокотемпературная)
- Рабочая среда: Вода, теплоносители, сжатый воздух (неагрессивные среды)
- Рабочее давление: До 16 бар (зависит от параметров системы)
- Рабочая температура: До +110°C
Рекомендации по монтажу
Для получения герметичного соединения необходимо:
- Зачистить и обезжирить конец медной трубы и внутреннюю поверхность раструба фитинга.
- Нанести на трубу флюс, предназначенный для высокотемпературной пайки.
- Вставить трубу в раструб до упора.
- Равномерно прогревать соединение газовой горелкой до температуры плавления припоя.
- Ввести припой (например, медно-фосфорный CuP) в зазор между раструбом и трубой. Капиллярные силы обеспечат его равномерное распределение.
- Дать соединению остыть естественным образом, после чего удалить остатки флюса.
- На резьбовой отвод при монтаже рекомендуется наматывать уплотнительный материал (ленту ФУМ, нить Tangit Uni-Lock).
Тройник JINTIAN JT-141301812 — это проверенное решение для создания долговечных и профессиональных инженерных систем. Сочетание латуни и технологии пайки делает его одним из самых надежных элементов трубопровода.
