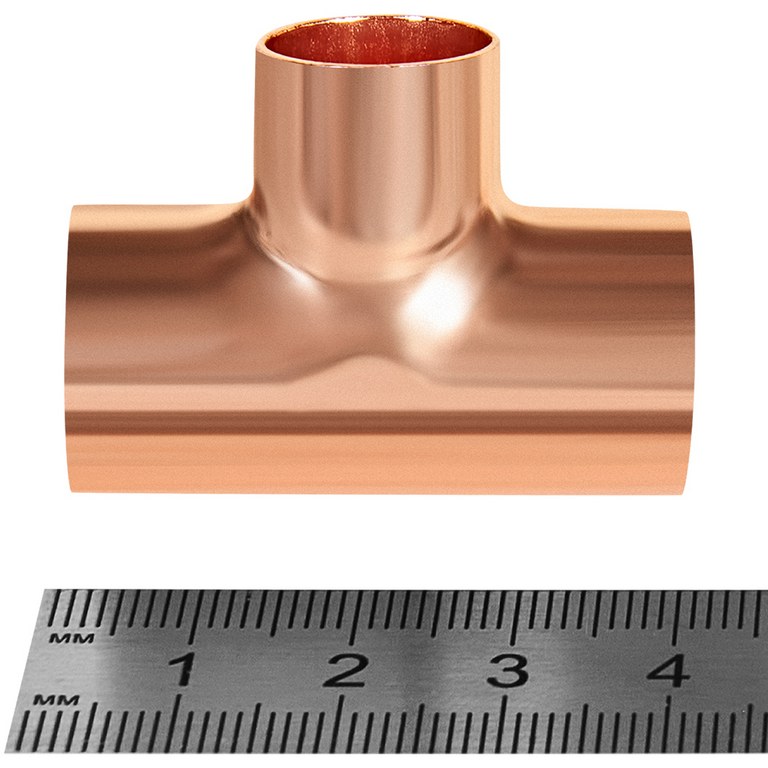

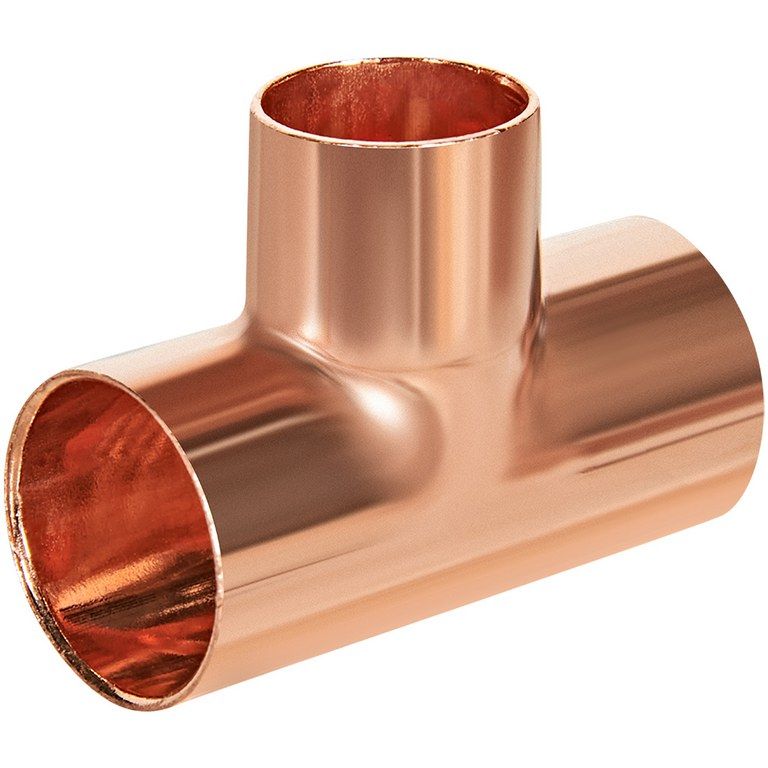

Тройник медный JINTIAN ВП 18x15x18 под пайку JT-15130181518
Медный тройник JINTIAN серии ВП (высокого давления) — это надежный и долговечный соединительный элемент, предназначенный для создания ответвлений в трубопроводных системах из меди. Изделие предназначено для монтажа методом высокотемпературной капиллярной пайки, что обеспечивает монолитное, прочное и абсолютно герметичное соединение, сравнимое по надежности с цельным трубопроводом.
Назначение и область применения
Тройник модели JT-15130181518 используется для разводки магистральных линий в инженерных системах:
- Системы водоснабжения (холодного и горячего).
- Системы отопления (в том числе радиаторной разводки и теплых полов).
- Газовые линии (при использовании соответствующего газового припоя и флюса).
- Промышленные трубопроводы для транспортировки неагрессивных сред.
Конструктивные особенности и преимущества
Тройник изготовлен из высококачественной рафинированной меди марки CW024A, что гарантирует:
- Коррозионную стойкость: Медь не ржавеет, а образует защитную патину, продлевая срок службы системы до 50 лет и более.
- Гладкую внутреннюю поверхность: Минимизирует гидравлическое сопротивление и предотвращает образование отложений и зарастание просвета.
- Высокую теплопроводность: Важно для систем отопления, обеспечивая эффективную теплоотдачу.
- Пластичность и прочность: Устойчивость к гидроударам, температурным расширениям и механическим нагрузкам.

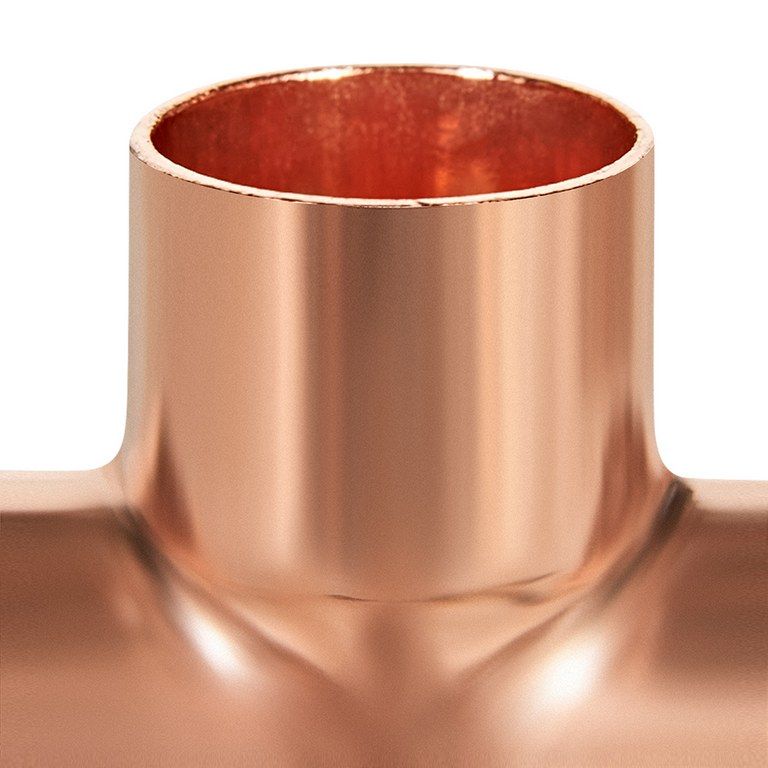

Конструкция фитинга имеет равнопроходную конфигурацию с двумя выходами на 18 мм и одним ответвлением на 15 мм. Все раструбы выполнены с фаской для удобства вставки трубы и равномерного распределения припоя.
Технические характеристики
| Производитель / Бренд | JINTIAN |
| Модель / Артикул | JT-15130181518 |
| Материал | Медь (CW024A) |
| Тип соединения | Под высокотемпературную пайку (твердым припоем) |
| Размеры (D x d x D) | 18 мм (магистраль) x 15 мм (отвод) x 18 мм (магистраль) |
| Толщина стенки | Стандартная (по ГОСТ/EN) |
| Рабочее давление | До 25 бар (зависит от параметров системы) |
| Рабочая температура | До +150°C (кратковременно до +250°C) |
| Поверхность | Чистая, без покрытия, готовая к пайке |
| Стандарт | ГОСТ, EN 1254-1 |
Инструкция по монтажу (пайке)
- Подготовка: Зачистите концы труб и внутреннюю поверхность раструбов тройника до чистого металла с помощью щетки или наждачной ткани.
- Обезжиривание: Обработайте зачищенные поверхности специальным флюсом для высокотемпературной пайки меди.
- Сборка: Вставьте трубы в раструбы тройника до упора. Обеспечьте соосность и зафиксируйте узел.
- Нагрев: Равномерно прогревайте место соединения газовой горелкой (пропан-кислород или ацетилен-кислород) до температуры плавления твердого припоя.
- Пайка: Приложите припой (например, Cu94P6) к зазору между трубой и раструбом. Благодаря капиллярному эффекту, расплавленный припой равномерно заполнит все пространство.
- Охлаждение: Дайте соединению остыть естественным образом, не подвергая его механическим воздействиям.
- Очистка: Удалите остатки флюса влажной ветошью.
Почему выбирают медные фитинги JINTIAN?
- Контроль качества: Каждая партия проходит проверку на геометрию, целостность и материал.
- Оптимальное соотношение: Доступная цена без компромиссов в качестве сырья.
- Широкий ассортимент: Полная линейка фитингов для построения любой конфигурации трубопровода.
- Надежность системы: Пайка создает неразъемное соединение, исключающее риск протечек в будущем.
Тройник JINTIAN 18x15x18 — это профессиональное решение для монтажа долговечных и безотказных инженерных систем. Идеально подходит для сантехников и монтажников, ценящих качество, надежность и простоту работы.
