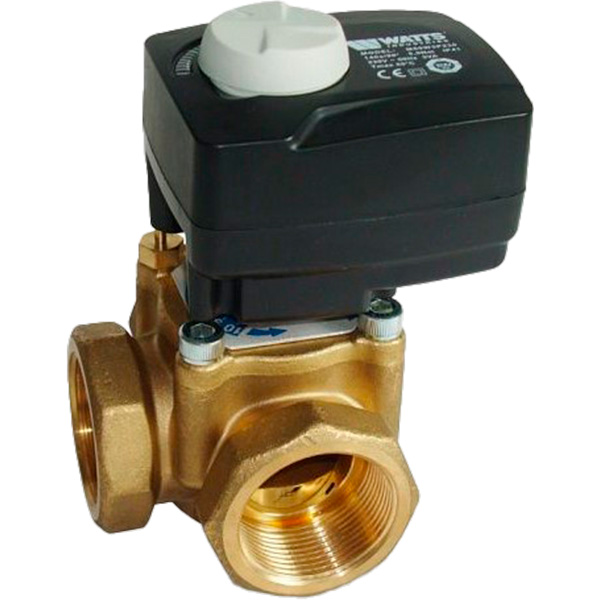

Трехходовой смесительный клапан Watts V3GB 3/4" ВР
Назначение и область применения
Трехходовой смесительный клапан Watts V3GB 3/4" ВР — это ключевой элемент современных гидравлических систем, предназначенный для точного регулирования температуры теплоносителя. Клапан выполняет функцию смешивания или разделения потоков горячей и холодной воды, обеспечивая стабильный и безопасный тепловой режим.
Основные сферы применения включают:
- Системы напольного отопления (теплые полы) для защиты контуров от перегрева.
- Узлы приготовления горячей воды в бойлерах косвенного нагрева.
- Солнечные тепловые установки и другие системы с переменным температурным режимом.
- Общественные и промышленные системы отопления, требующие точного контроля.
Конструктивные особенности и преимущества
Клапан Watts V3GB изготовлен из высококачественной латуни, что гарантирует коррозионную стойкость и длительный срок службы даже в условиях агрессивной среды. Резьбовое соединение на 3/4 дюйма (ВР — внутренняя резьба) обеспечивает надежный и герметичный монтаж.
Ключевые преимущества модели:
- Надежная конструкция: Прочный латунный корпус и износостойкие уплотнения.
- Точное регулирование: Плавное и точное изменение пропорций смешивания потоков.
- Универсальность: Совместим с различными типами приводов (термостатическими головками, сервоприводами) для автоматизации.
- Низкое гидравлическое сопротивление: Оптимизированная проточная часть минимизирует потери давления.
- Брендовое качество Watts: Соответствие международным стандартам и контроль качества на всех этапах производства.
Технические характеристики
| Модель | V3GB |
| Присоединение | 3/4" ВР (внутренняя резьба) |
| Материал корпуса | Латунь |
| Тип клапана | Трехходовой, смесительный |
| Рабочая среда | Вода, гликолевые растворы (в зависимости от концентрации) |
| Макс. рабочая температура | до 120°C |
| Макс. рабочее давление | 10 бар |
| Присоединительный размер привода | M30x1.5 |
| Производитель | Watts (Германия) |
Принцип работы и схема подключения
Трехходовой клапан имеет три патрубка: два входных (для горячего и холодного потоков) и один общий выходной. Внутри корпуса расположен регулирующий шток, который изменяет сечение проходных каналов. При перемещении штока (ручным способом или с помощью привода) изменяется соотношение поступающих потоков, что позволяет получить на выходе теплоноситель заданной температуры.
Типовая схема применения: Клапан устанавливается в коллекторный узел теплого пола. К одному входу подключается подача от котла (горячий теплоноситель), ко второму — обратная линия из остывших контуров пола. На выходе клапана формируется смешанный поток оптимальной температуры (обычно 40-50°C), который направляется в контуры напольного отопления.
Комплектация и монтаж
Клапан поставляется без привода. Для автоматической работы необходимо отдельно приобрести совместимый термостатический или сервопривод. Монтаж должен выполняться в соответствии с проектом системы, с учетом направления потоков, указанного стрелками на корпусе изделия. Рекомендуется установка фильтра грубой очистки перед клапаном для защиты от механических примесей.
Почему выбирают клапан Watts V3GB 3/4" ВР?
Выбирая трехходовой смесительный клапан Watts, вы инвестируете в надежность и эффективность вашей инженерной системы. Это решение от мирового лидера в области безопасности и комфорта систем водоснабжения и отопления гарантирует:
- Энергоэффективность за счет точного поддержания температуры.
- Защиту дорогостоящего оборудования (котлов, трубопроводов) от перегрева.
- Комфортный микроклимат в помещении.
- Снижение эксплуатационных расходов.
Купите трехходовой клапан V3GB 3/4 ВР от Watts — обеспечьте точность и долговечность работы вашей системы отопления или ГВС.
