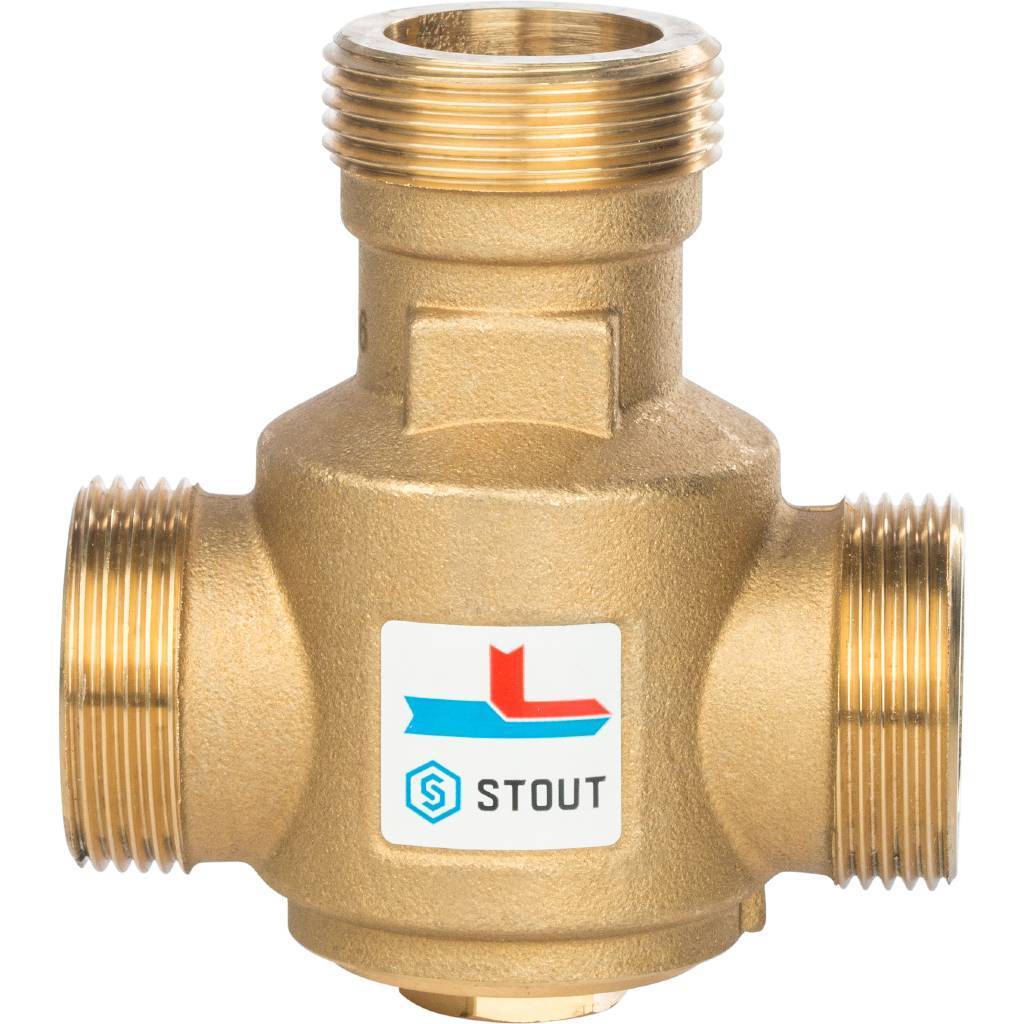

Термостатический смесительный клапан STOUT SVM-0030 G 1 1/4 НР 55°С
Термостатический смесительный клапан STOUT серии SVM-0030 — это ключевой элемент защиты твердотопливного котла от коррозии, вызванной выпадением конденсата. Устройство автоматически поддерживает заданную температуру теплоносителя на входе в котёл, обеспечивая его долговечную и эффективную работу.
Назначение и преимущества клапана STOUT SVM-0030
Основная задача клапана — установка в байпасную линию (малый контур) системы отопления с твердотопливным котлом. При розжиге холодного котла он подмешивает горячий теплоноситель из обратной линии системы, не допуская подачи в котёл воды с температурой ниже критической точки росы.
- Защита от конденсата: Исключает образование агрессивного конденсата на стенках теплообменника, продлевая срок службы котла.
- Полная автономность: Работает без подключения к электросети, используя энергию термостатического элемента.
- Фиксированная настройка: Заводская настройка на температуру 55°C гарантирует точность и надёжность.
- Повышение КПД: Позволяет котлу быстрее выходить на оптимальный режим горения с минимальными теплопотерями.
Технические характеристики и параметры
| Модель: | STOUT SVM-0030 G 1 1/4" НР 55°С |
| Назначение: | Защита твердотопливного котла от конденсата |
| Поддерживаемая температура (Тр): | 55 °C (фиксированная, заводская настройка) |
| Пропускная способность (Kvs): | 3,2 м³/ч |
| Условное давление (PN): | 10 бар |

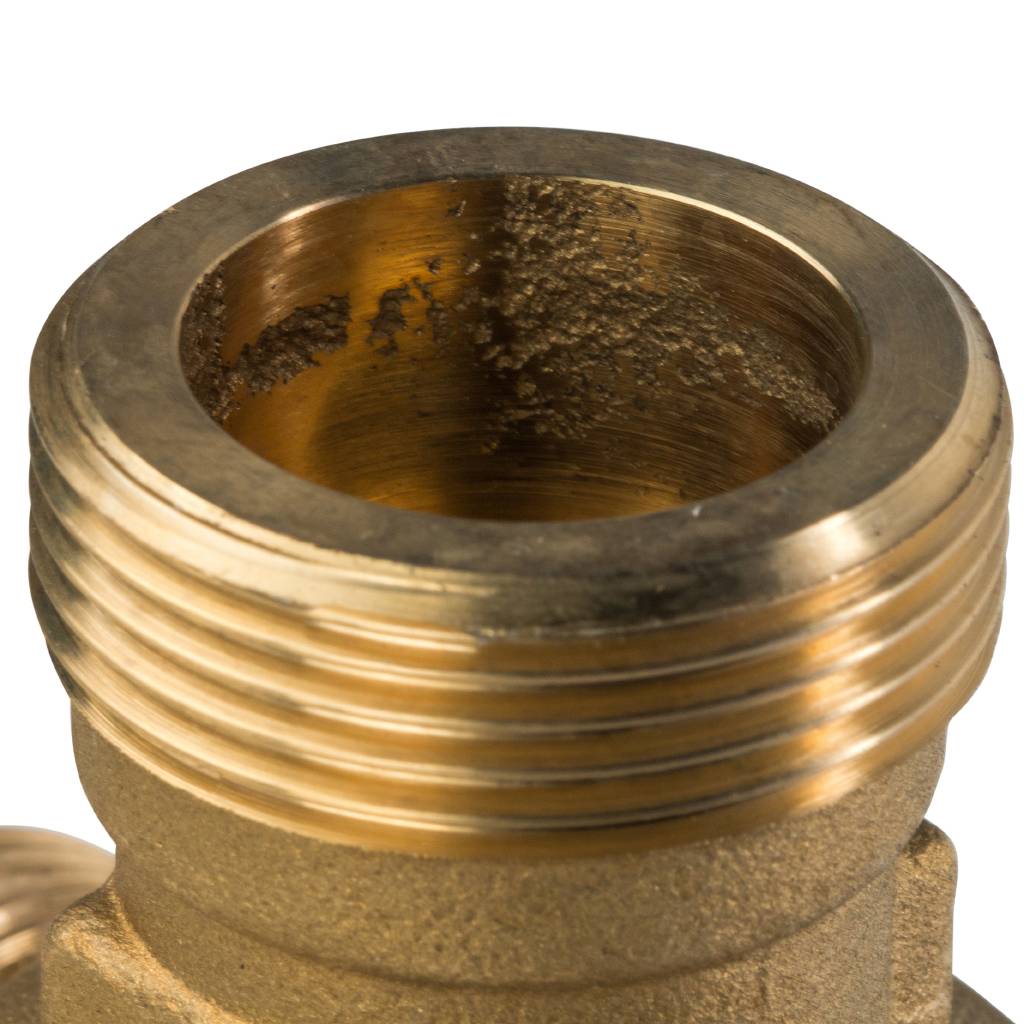

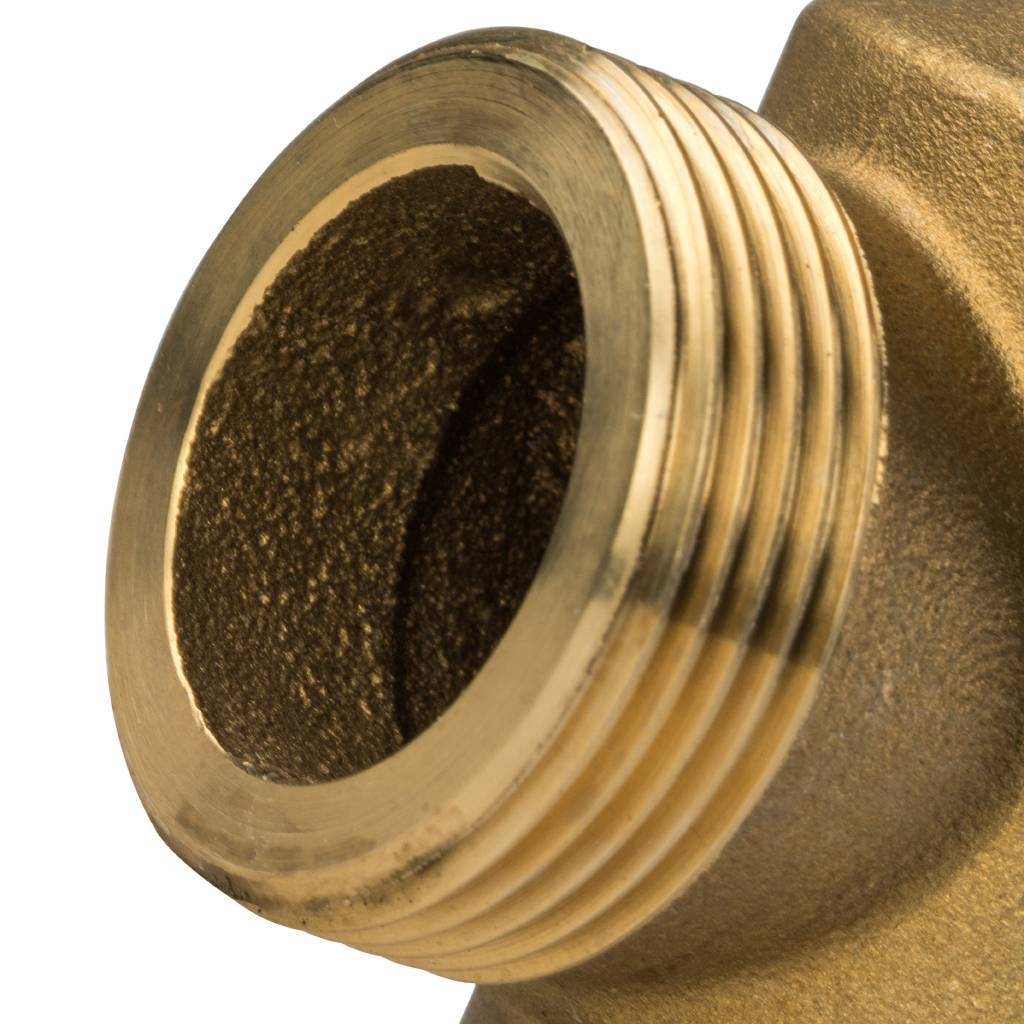

| Присоединение: | Резьба внутренняя G 1 1/4" |
| Макс. температура среды: | 100 °C |
| Рабочая среда: | Вода, водные растворы гликолей (до 30%) |
Принцип работы и устройство
Термостатический смесительный клапан STOUT имеет три порта: два входных (для горячего и холодного потока) и один выходной. В его конструкцию интегрирован термостатический сильфонный элемент, заполненный специальным чувствительным к температуре веществом.
Как это работает: При поступлении в клапан холодного теплоносителя из котла, термоэлемент сжимается, открывая канал для подмеса горячей воды из обратной магистрали системы. Смешивая потоки, клапан стабильно подаёт на вход котла теплоноситель с температурой не ниже +55°C. Когда температура на входе достигает заданного значения, термоэлемент расширяется и перекрывает доступ горячей воды, предотвращая перегрев.
Область применения
Клапан STOUT SVM-0030 предназначен для использования в закрытых системах отопления частных домов, коттеджей и небольших коммерческих объектов, где в качестве основного или резервного источника тепла используется твердотопливный котел (уголь, дрова, пеллеты). Он является обязательным элементом для безопасного и правильного запуска котла после простоя.
Комплектация и монтаж
Изделие поставляется в собранном виде, готовом к установке. Монтаж должен производиться в соответствии с проектом системы отопления, на байпасе перед котлом, с обязательной установкой циркуляционного насоса в малом контуре. Для удобства обслуживания рекомендуется установка фильтра-грязевика перед клапаном.
Вывод: Термостатический клапан STOUT SVM-0030 — это простое, надёжное и недорогое решение для защиты вашего твердотопливного котла. Он избавляет от необходимости ручного регулирования температуры при растопке, предотвращает преждевременный износ оборудования и способствует стабильной работе всей системы отопления.
