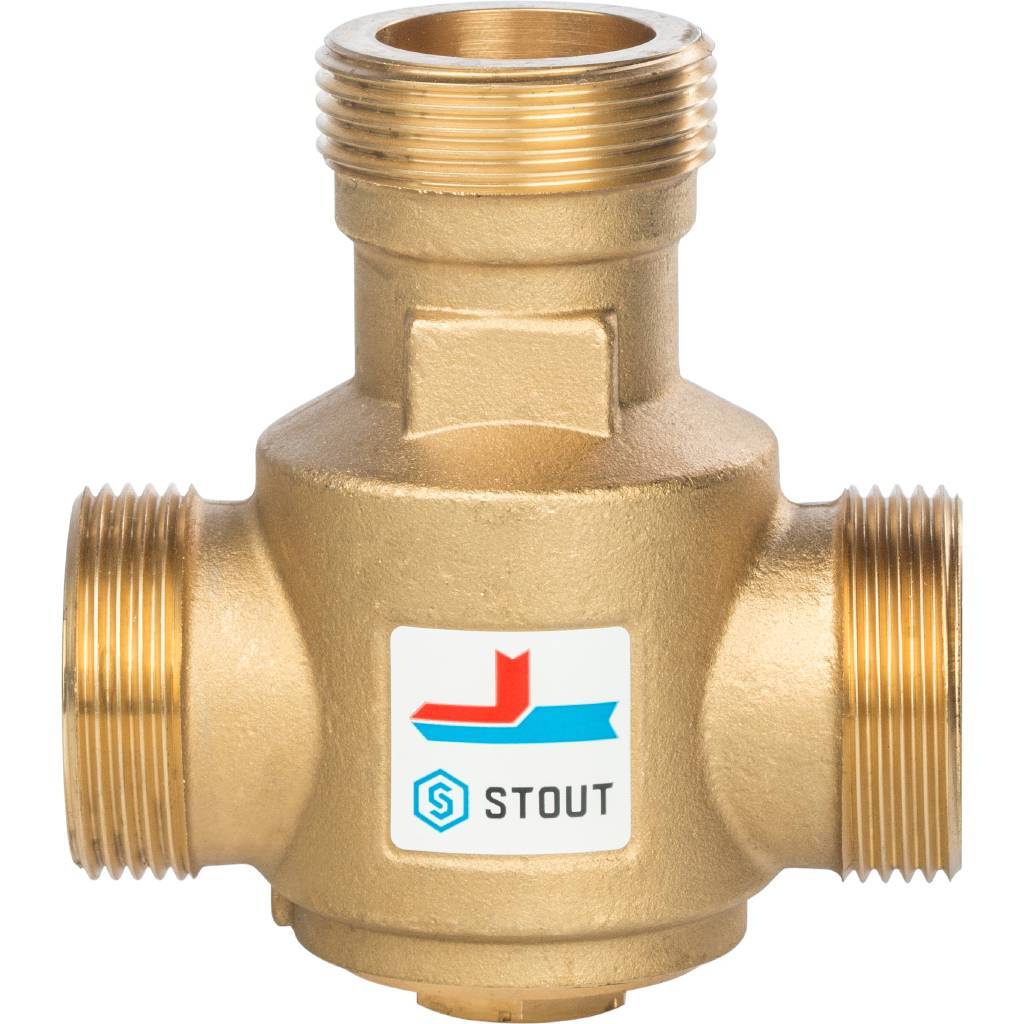

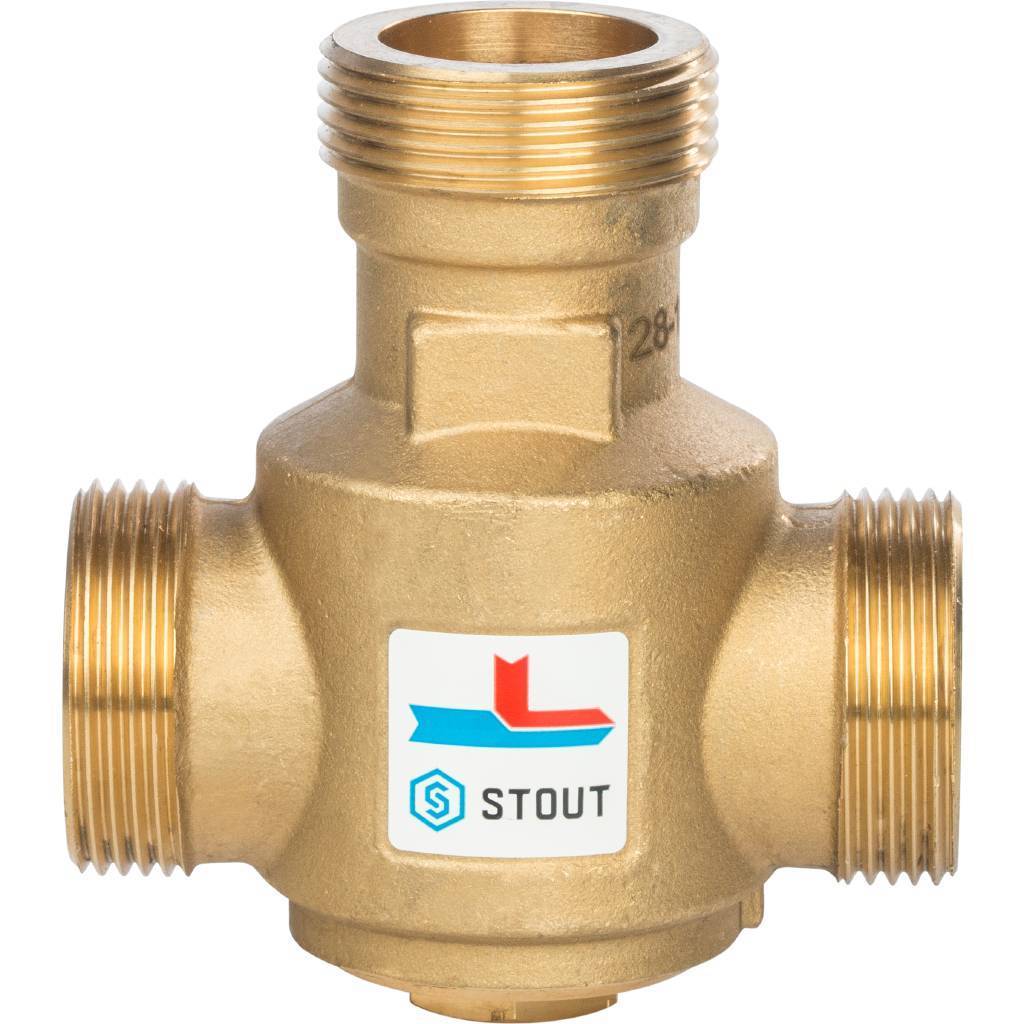

Термостатический смесительный клапан STOUT G 1 1/4" НР 70°С
Термостатический смесительный клапан STOUT G 1 1/4" с фиксированной настройкой на 70°С — это надежное и простое решение для защиты твердотопливного котла от низкотемпературной коррозии и образования конденсата. Устройство автоматически поддерживает безопасную температуру теплоносителя на входе в котел, продлевая срок его службы и повышая эффективность работы системы отопления.
Назначение и преимущества клапана STOUT
Основная задача клапана — установка в байпасной линии (перемычке) перед твердотопливным котлом. Он подмешивает горячий теплоноситель из подающего трубопровода в остывший обратный, предотвращая попадание в котел воды с температурой ниже точки росы. Это ключевое условие для стабильной и экономичной работы твердотопливного оборудования.
- Защита котла: Исключает образование агрессивного конденсата на теплообменных поверхностях, предотвращая коррозию и разрушение.
- Автоматическая работа: Термостатический элемент работает без сторонних источников энергии, обеспечивая постоянный контроль температуры.
- Фиксированная настройка 70°C: Оптимальная заводская установка для большинства твердотопливных котлов, не требующая регулировки пользователем.
- Надежность: Прочная латунная конструкция и качественный термоэлемент обеспечивают долгий срок службы в условиях систем отопления.
Технические характеристики
| Присоединение: | Резьбовое, G 1 1/4" (наружная резьба) |
| Настройка температуры: | Фиксированная, 70 °C |
| Условная пропускная способность (Kvs): | 3,2 или 9 м³/ч (в зависимости от модификации) |
| Макс. рабочее давление (PN): | 10 бар |
| Макс. температура среды: | 100 °C |
| Рабочая среда: | Вода, водные растворы гликолей (до 30%) |
Принцип работы и устройство
Клапан имеет три патрубка: два входных (для горячего и холодного потока) и один выходной. Встроенный термостатический элемент, чувствительный к температуре, регулирует положение штока, изменяя пропорции смешивания горячего и остывшего теплоносителя. Если температура на входе в котел падает ниже установленных 70°C, элемент уменьшает подмес холодной воды, увеличивая долю горячей. При достижении заданного значения пропорция фиксируется. Таким образом, температура на выходе из клапана (и на входе в котел) остается стабильной.
Область применения
Клапан STOUT G 1 1/4" 70°C предназначен для монтажа в системах отопления частных домов, коттеджей и небольших коммерческих объектов, где в качестве основного или резервного источника тепла используется твердотопливный котел (уголь, дрова, пеллеты).
Рекомендации по монтажу
Установку клапана должен производить квалифицированный специалист в соответствии с проектом системы отопления. Клапан монтируется на байпасе между подающей и обратной линиями перед котлом. Стрелка на корпусе должна совпадать с направлением потока теплоносителя. Для обеспечения корректной работы и долговечности рекомендуется установка перед клапаном фильтра грубой очистки.
Термостатический смесительный клапан STOUT — это простое и эффективное решение для безопасной и долговечной эксплуатации твердотопливного отопительного оборудования.
