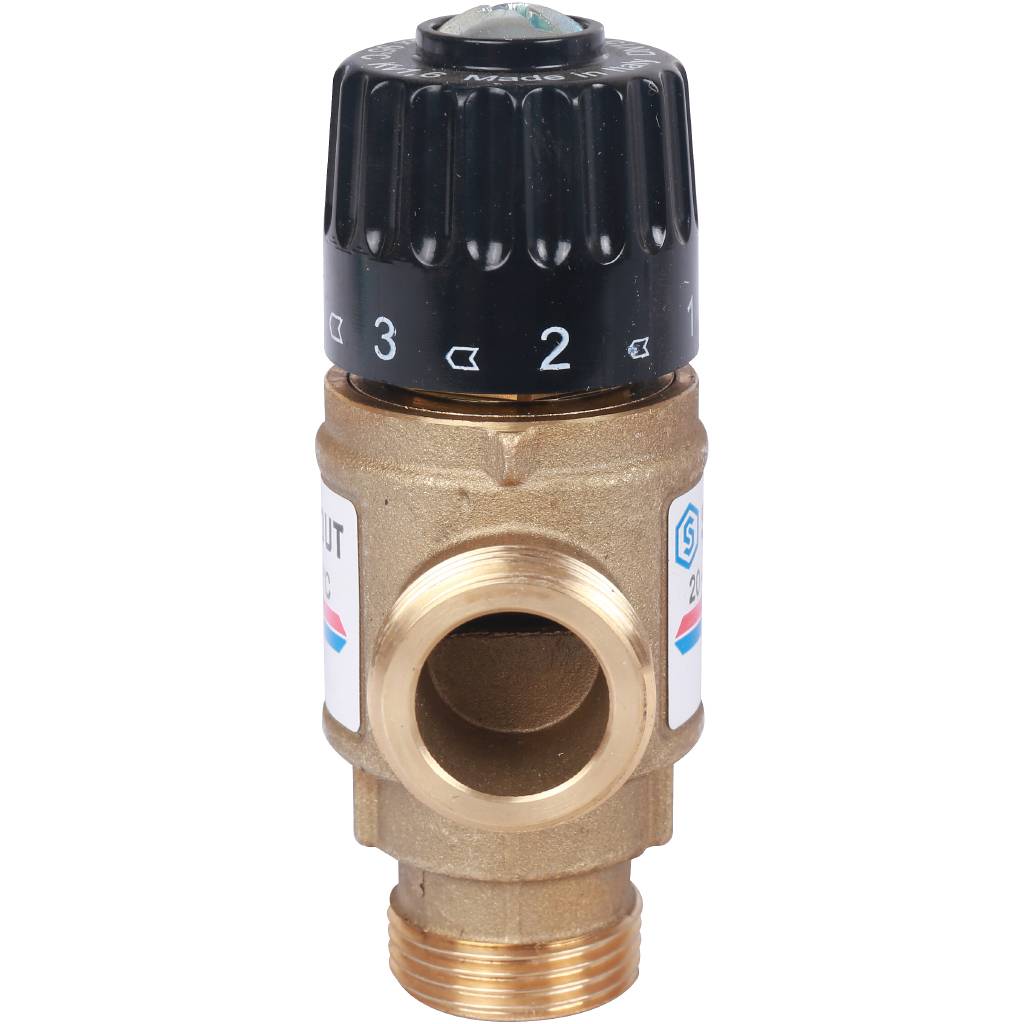

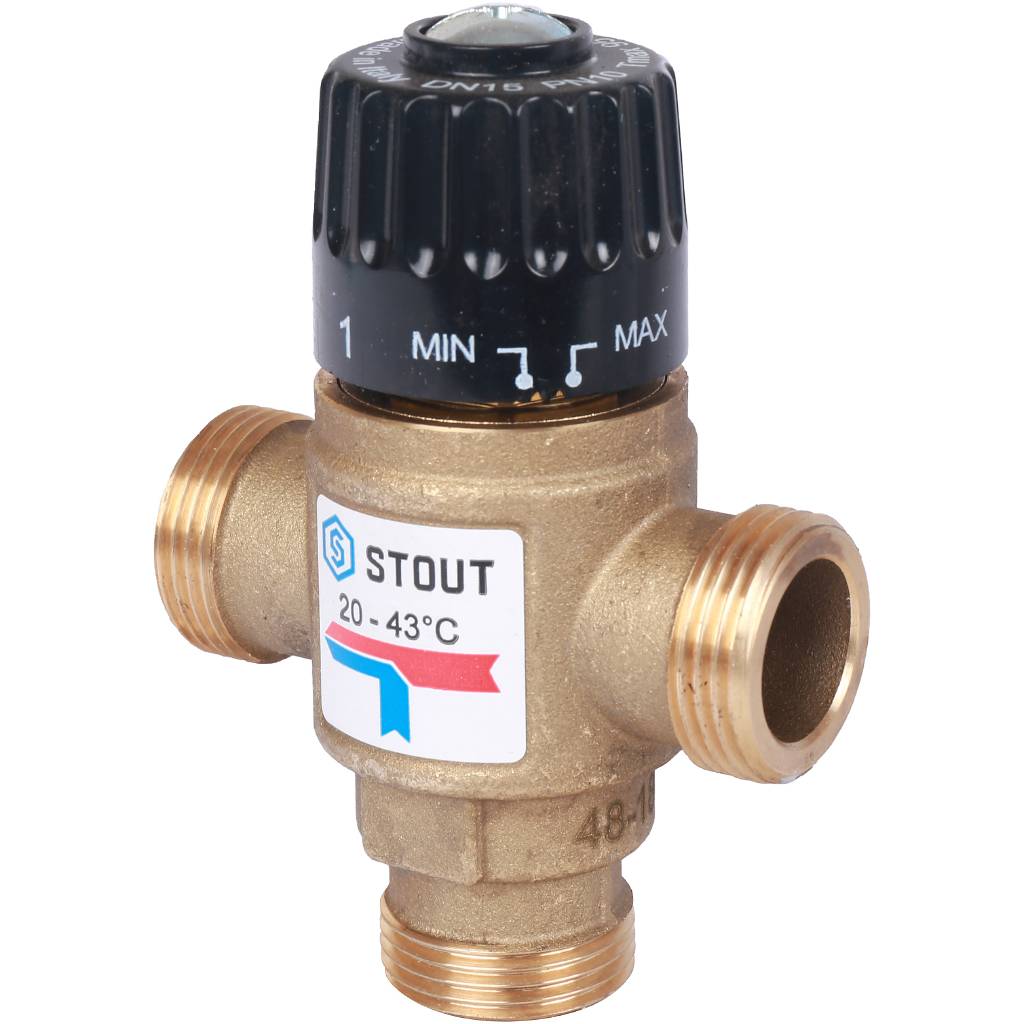

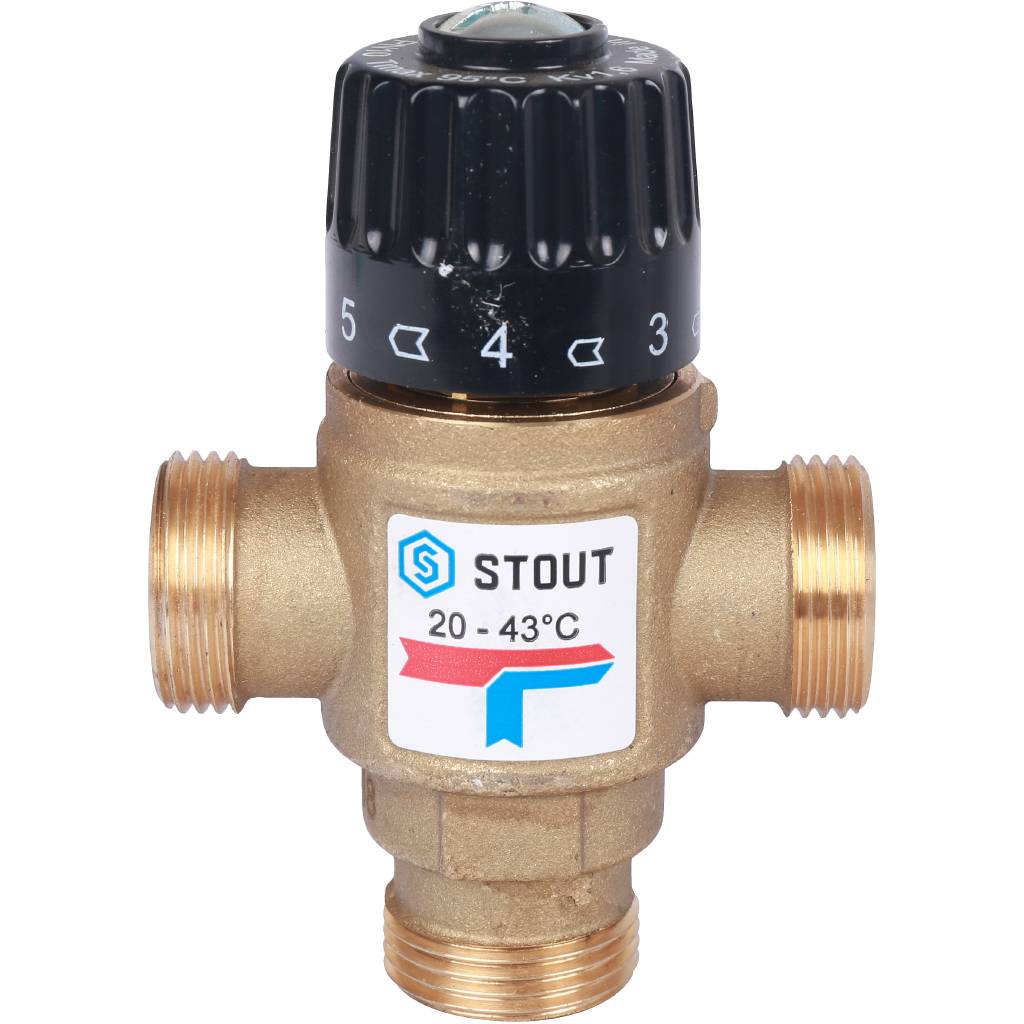

Термостатический смесительный клапан для систем отопления и ГВС STOUT 3/4″ НР 20-43°С KV 1,6
Назначение и область применения
Термостатический смесительный клапан STOUT SVM-0120-164320 — это ключевой элемент для создания безопасных и энергоэффективных инженерных систем. Он предназначен для точного смешивания горячего и холодного теплоносителя с целью поддержания стабильной, заранее заданной температуры на выходе.
Устройство находит широкое применение в современных бытовых и коммерческих системах:
- Системы напольного отопления (теплые полы): защита трубопроводов и напольных покрытий от перегрева путем ограничения температуры подачи в контуры.
- Подготовка горячей воды для бойлеров косвенного нагрева: предотвращение ожогов и обеспечение безопасной температуры воды в точках разбора.
- Подключение радиаторных веток: создание низкотемпературных режимов для повышения эффективности конденсационных котлов.
- Системы солнечных коллекторов: защита от перегрева теплоносителя в первичном контуре.
Ключевые особенности и преимущества
Точный термостатический контроль
Встроенный термостатический элемент автоматически регулирует пропорцию смешивания, мгновенно реагируя на любые изменения температуры на входе. Это гарантирует постоянную, комфортную и безопасную температуру на выходе без необходимости ручных корректировок.
Надежная защита от ожогов
Клапан является обязательным элементом безопасности в системах ГВС. Он не позволяет воде, поступающей к пользователю, превысить установленный предел (до 43°C), что особенно важно для детских учреждений, больниц и частных домов.
Энергосбережение и комфорт
Поддержание оптимальной температуры в системе теплого пола (обычно 35-40°C) не только создает равномерный и приятный обогрев, но и снижает нерациональные теплопотери, позволяя экономить на энергоносителях.
Простота монтажа и настройки
Резьбовое соединение на 3/4 дюйма является стандартным для большинства коллекторов и узлов обвязки. Шкала настройки с диапазоном от 20 до 43 °C интуитивно понятна и позволяет быстро задать нужный режим работы.
Технические характеристики
| Модель | STOUT SVM-0120-164320 |
|---|---|
| Присоединительная резьба | 3/4" (наружная/внутренняя) |
| Регулируемый диапазон температуры | 20 — 43 °C |
| Коэффициент расхода (Kv) | 1,6 м³/ч |
| Максимальное рабочее давление | 10 бар |
| Максимальная температура теплоносителя | 100 °C |
| Рабочая среда | Вода, водогликолевые растворы |
| Основное назначение | Системы отопления (теплый пол, радиаторы) и ГВС |
| Принцип действия | Термостатический, трехходовой смесительный |
Коэффициент расхода Kv=1,6 м³/ч указывает на пропускную способность клапана и является критическим параметром для гидравлического расчета системы. Это значение позволяет подобрать клапан для контуров средней мощности.
Принцип работы и конструкция
Трехходовой термостатический клапан STOUT имеет три патрубка: для подачи горячего теплоносителя (от котла), холодного (обратки) и выхода подготовленной смеси.
Внутри корпуса расположен чувствительный термостатический элемент, заполненный специальным воском или жидкостью. При изменении температуры выходящего потока сильфон элемента расширяется или сжимается, механически воздействуя на регулирующий шток. Шток, в свою очередь, изменяет проходное сечение для горячего и холодного потоков, поддерживая заданную температуру смеси с высокой точностью.
Рекомендации по монтажу и эксплуатации
- Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
- Для систем ГВС рекомендуется установка непосредственно после бойлера косвенного нагрева или водонагревателя.
- В системах теплого пола клапан обычно монтируется на коллекторной группе.
- Перед клапаном желательно установить сетчатый фильтр для защиты от механических примесей.
- Настройку температуры производите на остывшем клапане для точности.
- Регулярный визуальный осмотр и проверка работоспособности рекомендуются не реже одного раза в отопительный сезон.
Термостатический смесительный клапан STOUT 3/4" — это оптимальное сочетание надежности, точности и доступности для организации безопасного и комфортного климата в вашем доме. Он обеспечивает автоматическую защиту от перегрева, способствует энергосбережению и является неотъемлемой частью современной инженерной системы.
