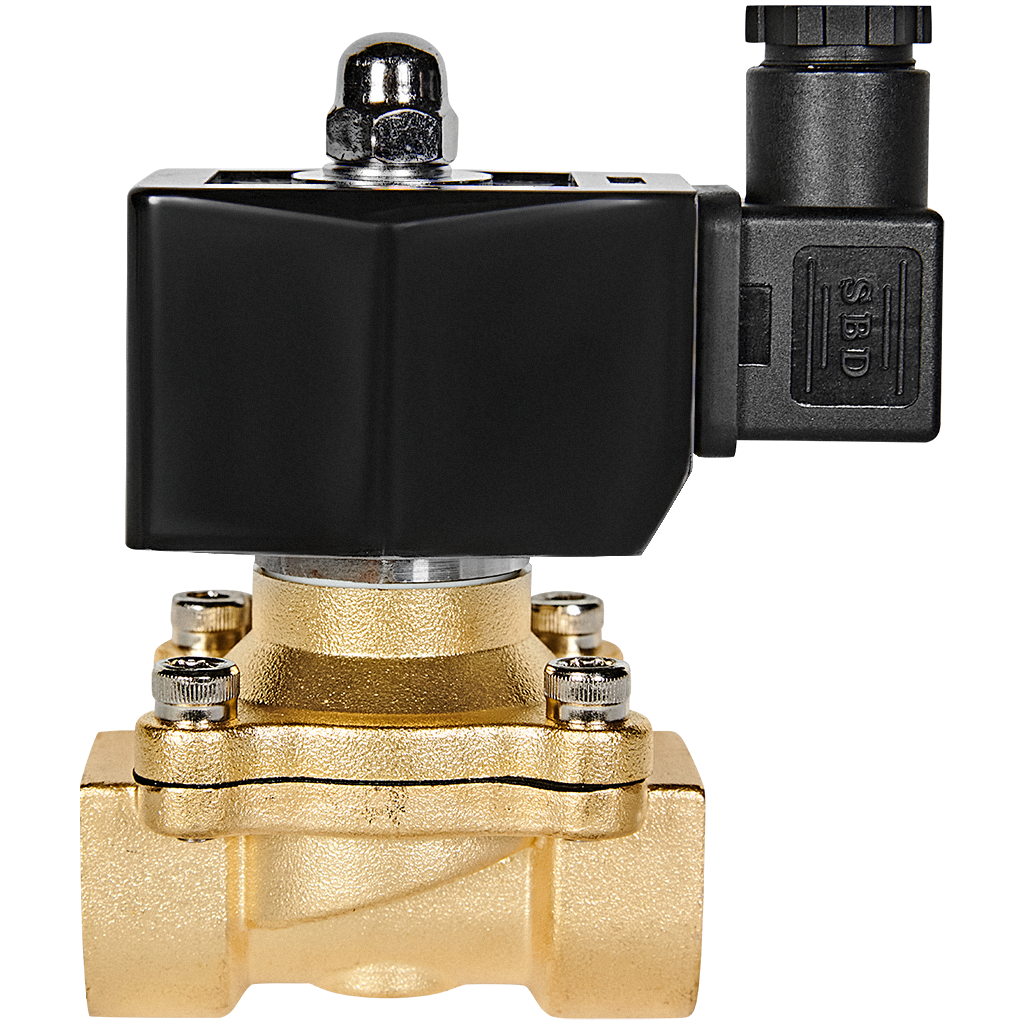

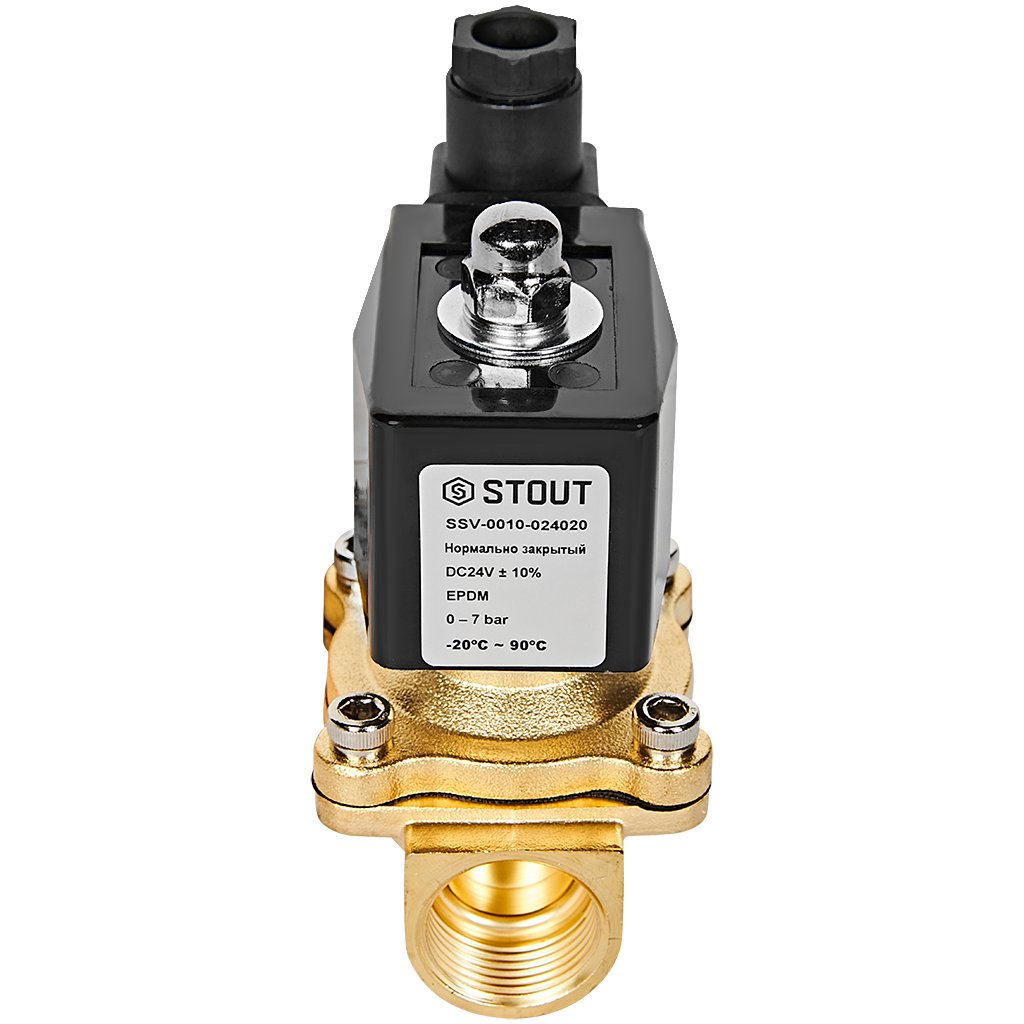

Соленоидный клапан STOUT SSV-0010-024020: электромагнитный, нормально закрытый, 24В, G3/4"
Электромагнитный (соленоидный) клапан STOUT серии SSV-0010-024020 — это современное двухпозиционное устройство прямого действия, предназначенное для точного и надежного автоматического управления потоками рабочих сред в различных инженерных системах. Модель с обозначением НЗ (нормально закрытый) гарантирует, что в дежурном состоянии, при отсутствии напряжения, проход для среды надежно перекрыт.
Ключевые особенности и преимущества
- Принцип действия: Прямого действия — для открытия клапана используется только магнитное усилие соленоида, без необходимости перепада давления.
- Исполнение: Нормально закрытый (НЗ). Клапан открывается только при подаче напряжения 24В на катушку и автоматически закрывается при его снятии.
- Безопасное напряжение: Низковольтная катушка на 24 В постоянного/переменного тока обеспечивает безопасность эксплуатации.

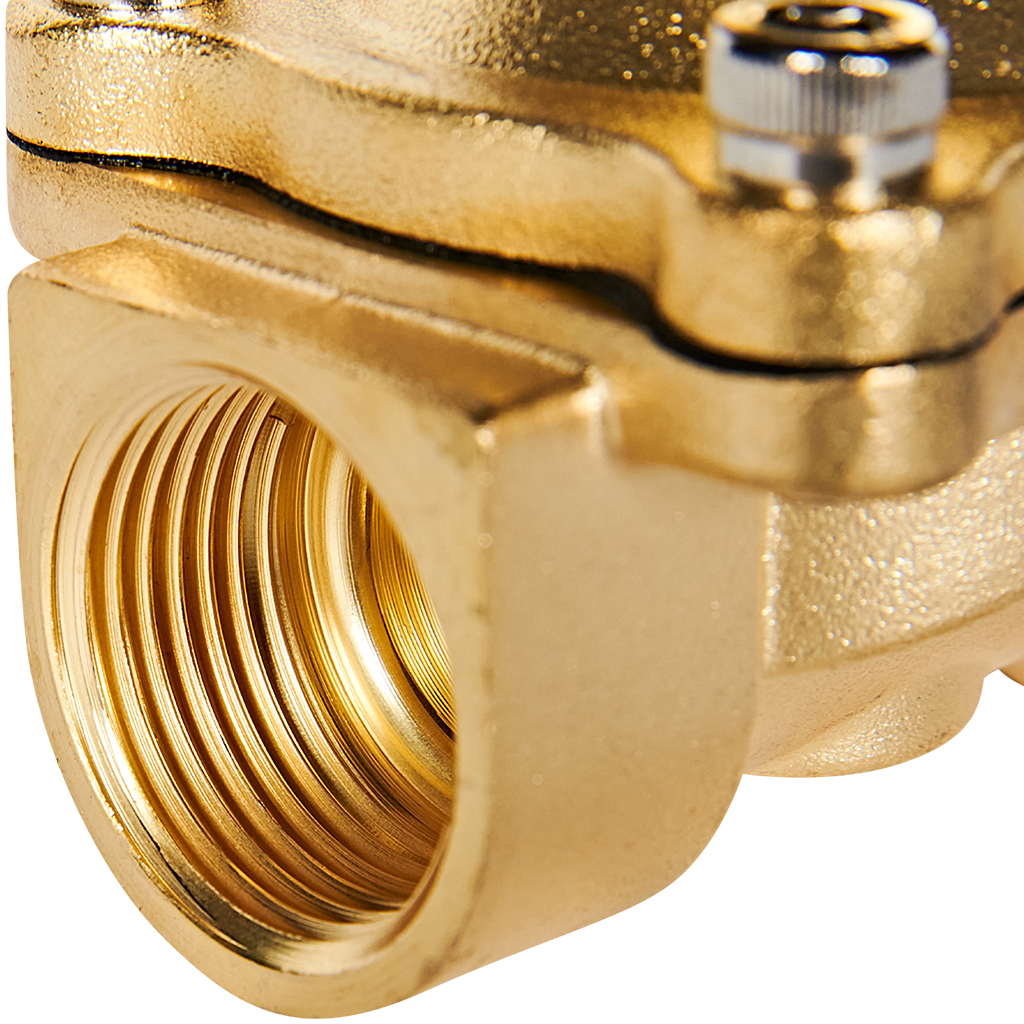

- Универсальное присоединение: Резьбовое соединение G3/4" (дюймовая трубная резьба) для удобного монтажа в трубопровод.
- Надежная конструкция: Корпус и основные компоненты изготовлены из материалов, устойчивых к коррозии и износу.
- Компактность: Простая и компактная конструкция для монтажа в ограниченном пространстве.
Принцип работы клапана STOUT SSV-0010 (НЗ)
В исходном состоянии, когда на электромагнитную катушку не подано напряжение, подпружиненная мембрана плотно прижата к седлу, полностью перекрывая поток. Избыточное давление среды над мембраной уравновешивается через специальное перепускное отверстие. При подаче напряжения 24В соленоид создает магнитное поле, которое втягивает сердечник. Сердечник, преодолевая усилие пружины, поднимает мембрану и открывает основное проходное сечение. Клапан остается в открытом состоянии все время, пока на катушку подается питание.
Сфера применения
Соленоидный клапан STOUT SSV-0010-024020 предназначен для работы с жидкостями и газами, неагрессивными к материалам клапана. Идеально подходит для систем:
- Автоматического полива и орошения
- Промывочных и водоочистных установок
- Управления подачей воды, воздуха, инертных газов
- Оборудования для мойки и заправки
- Промышленной автоматизации и КИПиА
Технические характеристики
| Модель | STOUT SSV-0010-024020 |
| Тип действия | Прямого действия |
| Исполнение | Нормально закрытый (НЗ) |
| Напряжение питания | 24 В переменного/постоянного тока (AC/DC) |
| Присоединение | Наружная/внутренняя резьба G3/4" |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные) |
| Макс. рабочее давление | До 10 бар (зависит от среды) |
| Температура среды | От 0°C до +120°C |
| Класс защиты | IP65 (стандартно, зависит от модификации) |
| Материал корпуса | Нержавеющая сталь / Латунь |
| Материал мембраны | FKM (Витон) / NBR |
Комплектация и монтаж
Клапан поставляется готовым к установке. Для корректной и долговечной работы рекомендуется устанавливать перед клапаном фильтр тонкой очистки для защиты седла и мембраны от механических примесей. Монтаж производится в разрыв трубопровода с учетом направления потока, указанного стрелкой на корпусе.
STOUT SSV-0010-024020 — это оптимальное сочетание европейского качества, надежности и доступной цены для автоматизации ваших систем управления средой.
