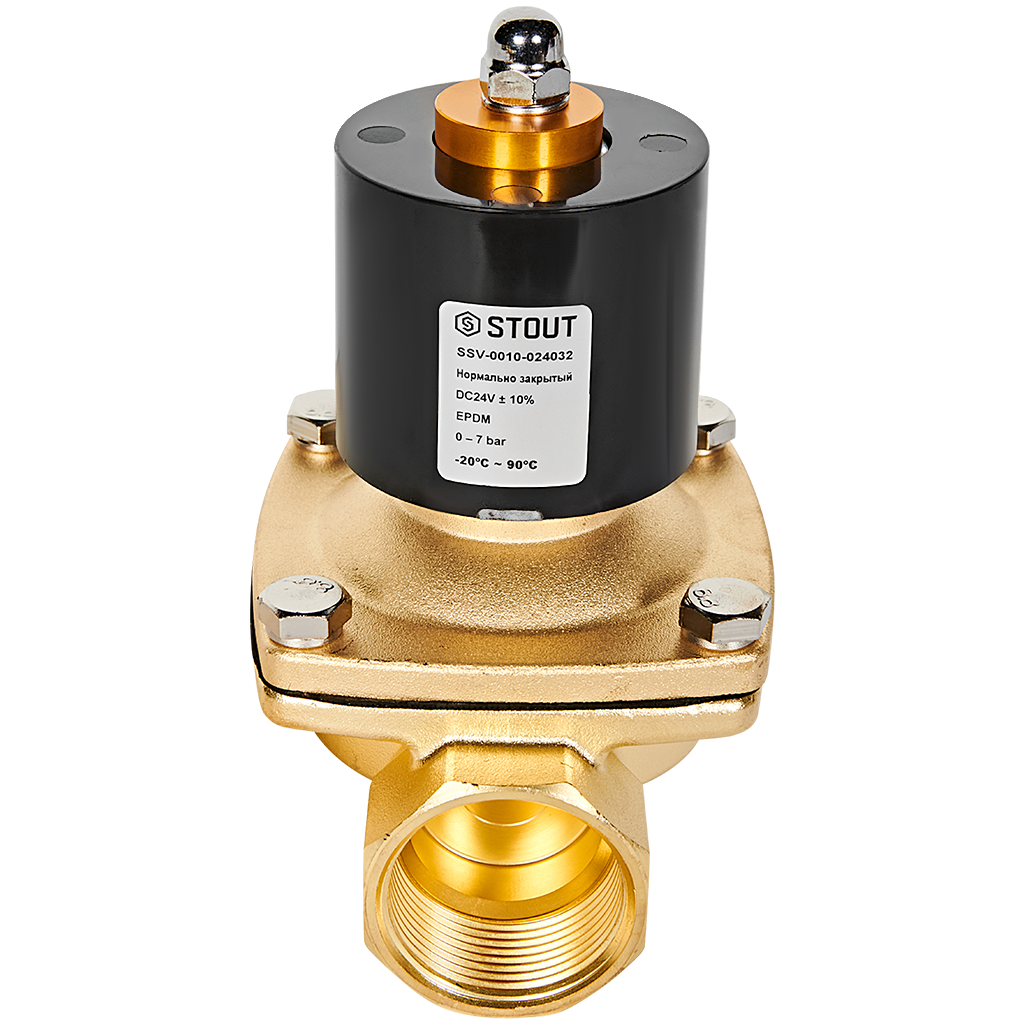

Соленоидный клапан STOUT SSV-0010-024032 НЗ 24В G1 1/4
Электромагнитный клапан прямого действия STOUT серии SSV-0010 — это надежный двухпозиционный запорный элемент, предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и в технологических линиях. Модель SSV-0010-024032 с резьбой G1 1/4" и катушкой на 24В постоянного тока относится к типу нормально закрытых (НЗ): клапан открывается только при подаче напряжения и автоматически закрывается при его отключении, обеспечивая безопасность системы.
Принцип работы и конструктивные особенности
Клапан работает по принципу прямого действия: электромагнитная катушка напрямую воздействует на мембрану, перекрывающую седло. В нормальном состоянии (без напряжения) усилие пружины и давление среды через специальное перепускное отверстие удерживают мембрану в закрытом положении, полностью блокируя поток.
При подаче напряжения 24В на соленоид создается электромагнитное поле, которое втягивает сердечник. Сердечник поднимает мембрану, преодолевая усилие пружины, и открывает основное проходное седло. Клапан остается в открытом состоянии все время, пока на катушку подается питание. Как только напряжение снимается, пружина возвращает мембрану на седло, и клапан мгновенно закрывается.
Основные преимущества
- Простая и надежная конструкция прямого действия без необходимости минимального перепада давления.
- Быстрое срабатывание на открытие и закрытие, что критично для систем автоматики.
- Компактные размеры и удобное присоединение с наружной резьбой G1 1/4".
- Низкое энергопотребление катушки на 24В постоянного тока.
- Универсальность применения для неагрессивных сред.
Сфера применения
Соленоидный клапан STOUT SSV-0010-024032 идеально подходит для интеграции в системы управления на базе контроллеров и программируемых реле. Он широко используется в:
- Бытовой и коммерческой сантехнике (управление подачей воды в посудомоечных и стиральных машинах, диспенсерах).
- Системах полива и орошения.
- Пневматических контурах низкого давления.
- Оборудовании для мойки и очистки.
- Производственных линиях для управления потоками нейтральных жидкостей и газов.
Технические характеристики
| Бренд / Серия | STOUT / SSV |
| Модель | SSV-0010-024032 (НЗ) |
| Тип действия | Прямое (без давления) |
| Положение по умолчанию | Нормально закрытый (НЗ) |

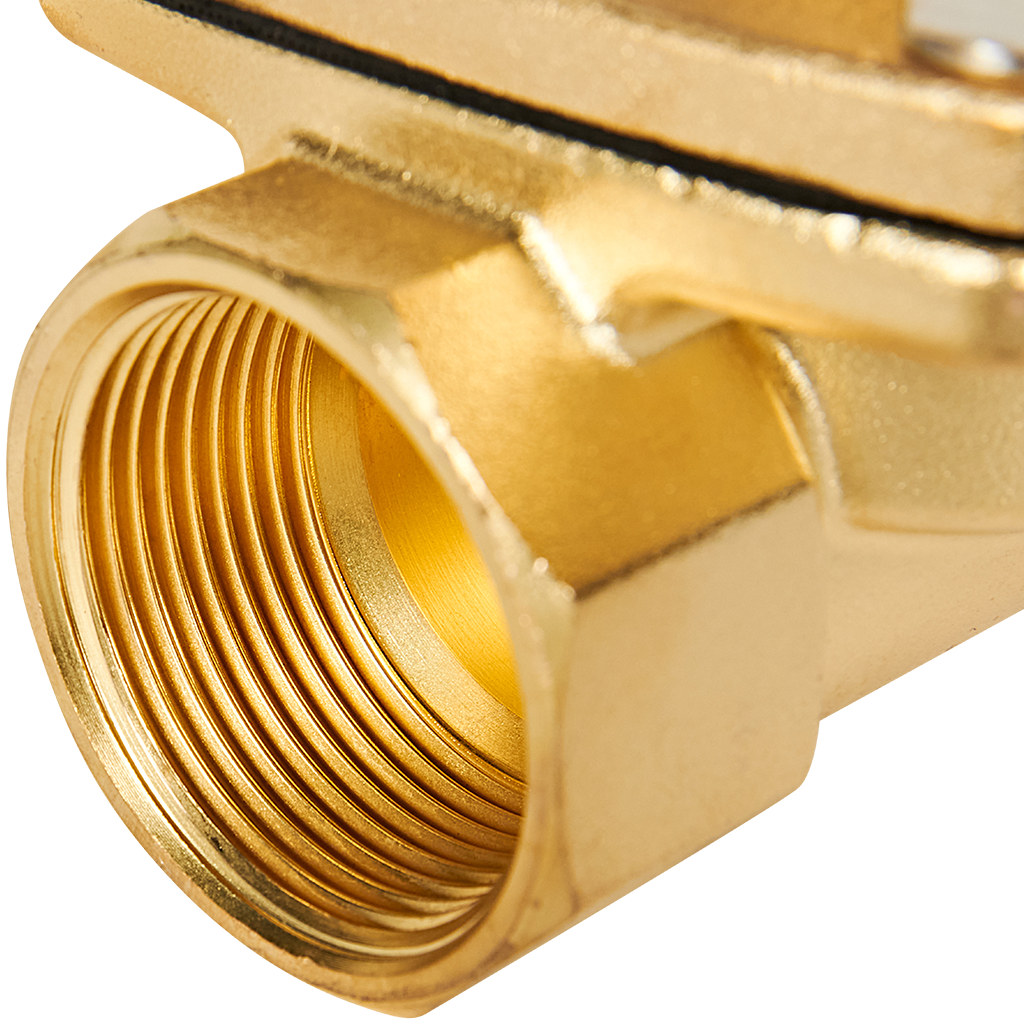

| Присоединение | Резьбовое, G1 1/4" (наружная резьба) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Напряжение катушки | 24В постоянного тока (DC) |
| Класс защиты | Стандартный (IP65 по запросу) |
| Корпус | Латунь, нержавеющая сталь |
| Мембрана / Уплотнения | NBR (Нитрил-бутадиеновый каучук) |
| Макс. рабочее давление | До 10 бар |
| Температура среды | от 0°C до +120°C |
Комплектация и монтаж
Клапан поставляется готовым к установке. Для монтажа необходимо ввернуть его в линию с использованием уплотнительного материала (лента ФУМ, нить) на резьбовое соединение G1 1/4". Подключение электрической части осуществляется к клеммам катушки с соблюдением полярности (для DC). Рекомендуется устанавливать перед клапаном фильтр для защиты седла и мембраны от механических примесей.
Важно: Перед вводом в эксплуатацию убедитесь, что рабочая среда совместима с материалами клапана, а параметры давления и температуры не превышают указанные значения.
