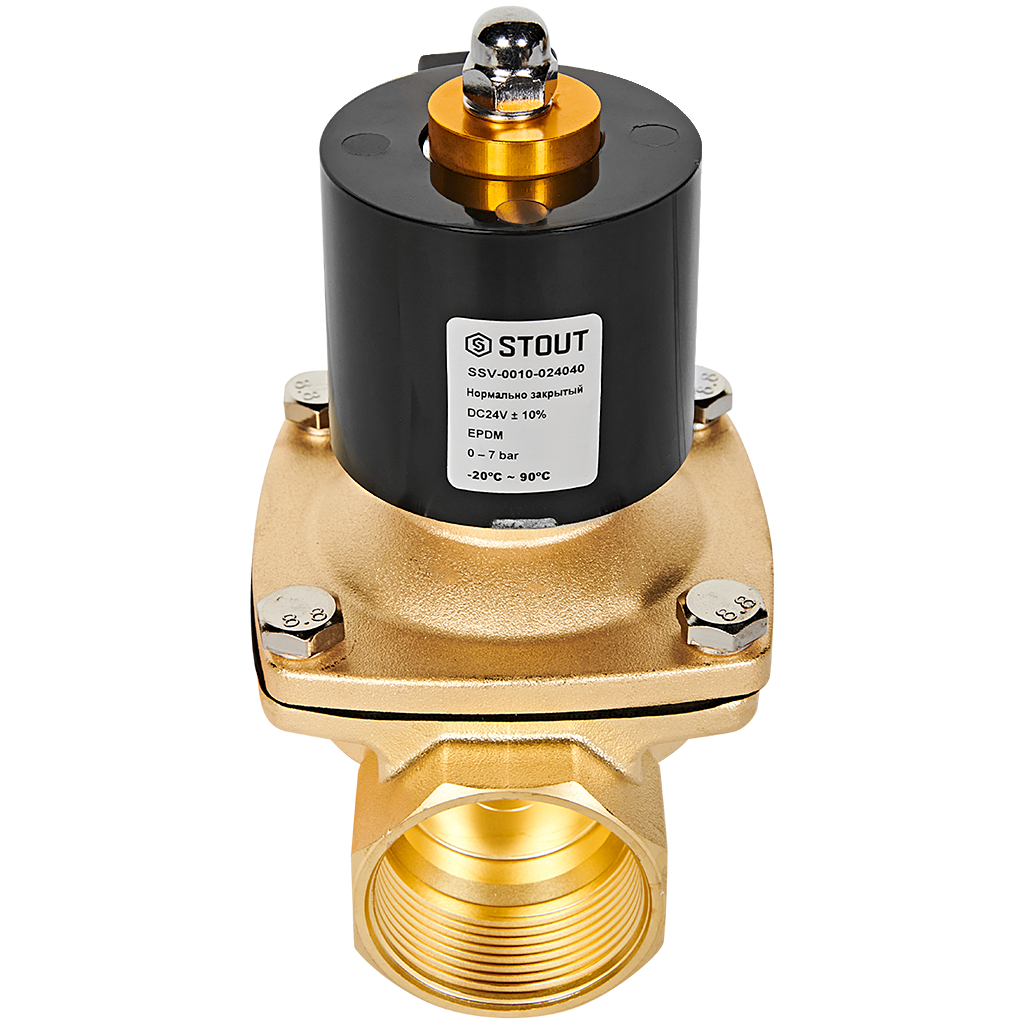

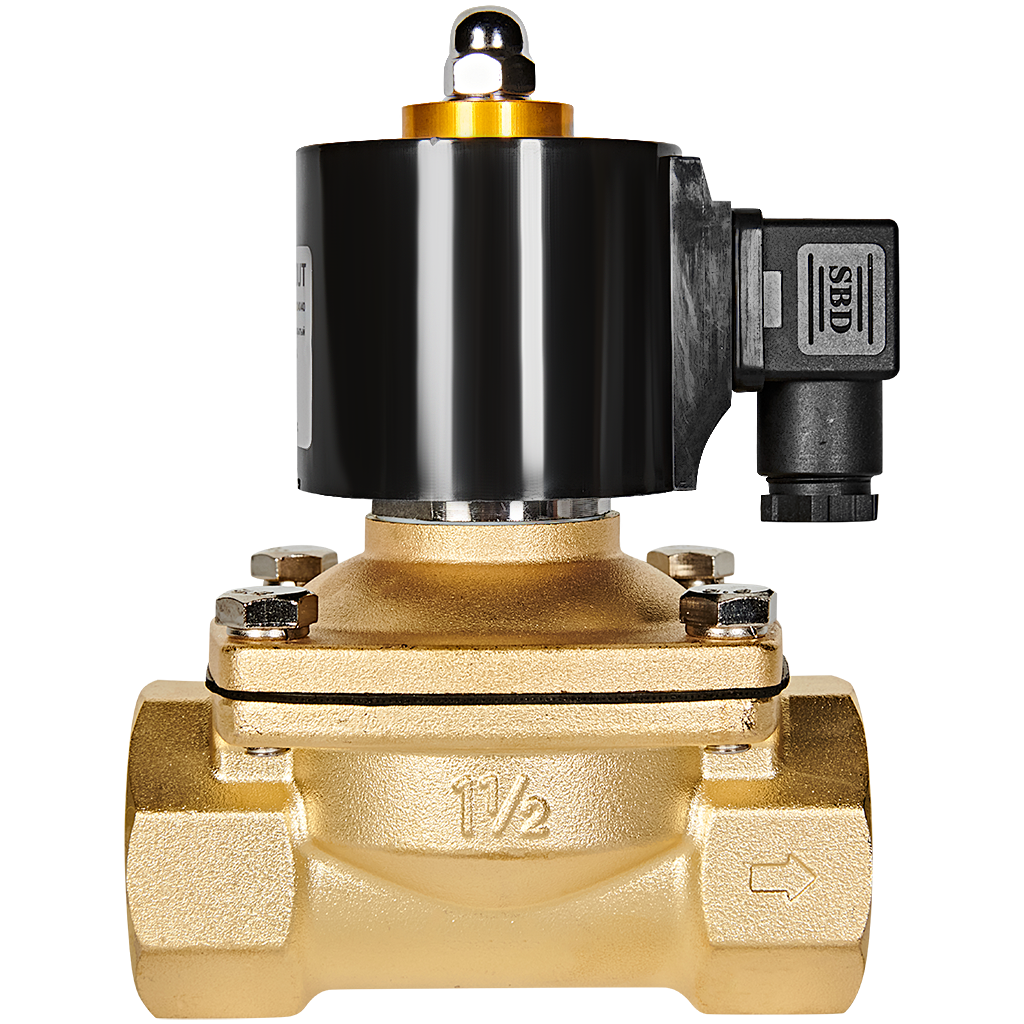

Соленоидный клапан STOUT SSV-0010-024040 НЗ 24В G1 1/2
Электромагнитный клапан STOUT серии SSV-0010 — это надежный двухпозиционный клапан прямого действия, предназначенный для автоматизации управления потоками рабочих сред в различных инженерных системах. Модель SSV-0010-024040 с резьбой G1 1/2" и катушкой на 24 В постоянного тока является оптимальным решением для систем водоснабжения, пневматики, контроля охлаждения и других применений, где требуется дистанционное или программное управление потоком.
Основные характеристики и преимущества
- Тип действия: Прямое (для работы не требуется перепад давления).
- Исходное положение: Нормально закрытый (НЗ). Клапан открывается только при подаче напряжения.
- Напряжение питания: 24 В постоянного тока (DC). Стабильная работа от низковольтных источников.

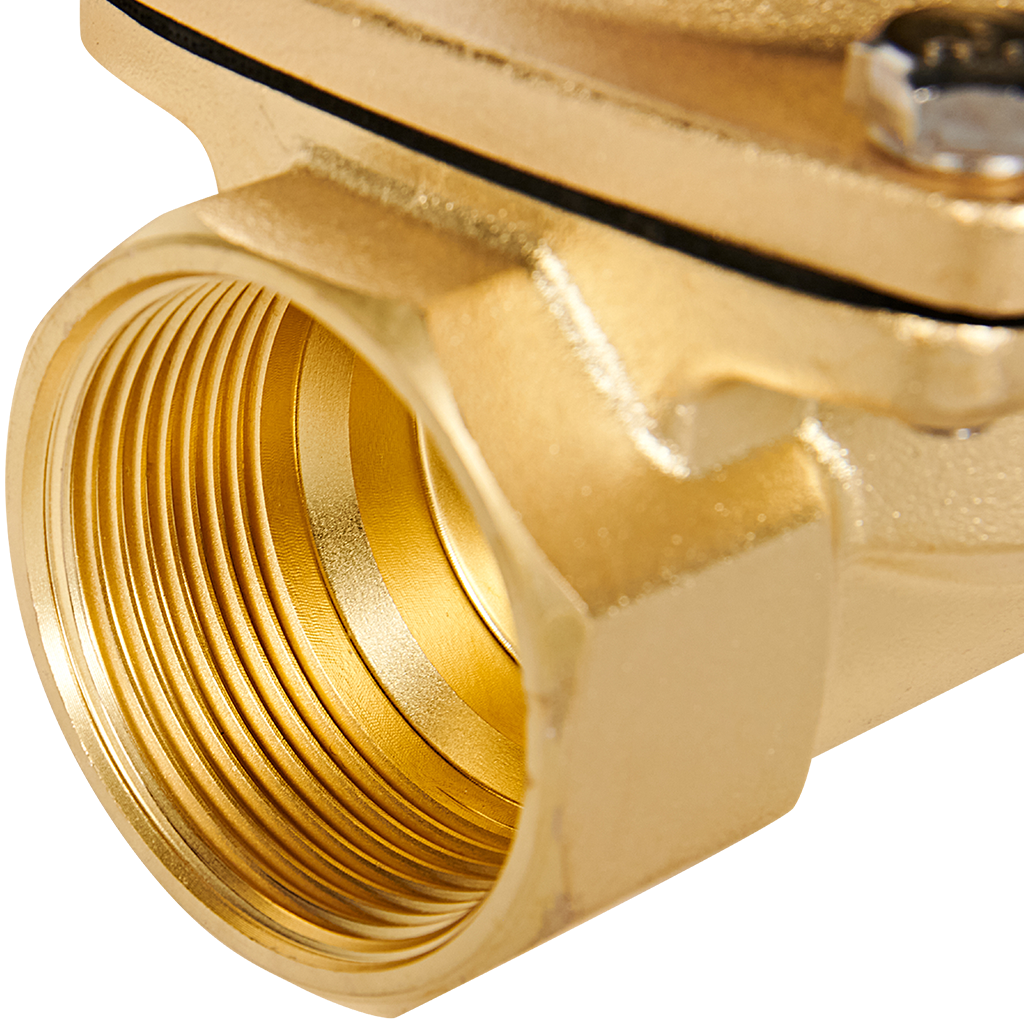

- Присоединение: Резьбовое, внутренняя резьба G1 1/2" (около 40 мм).
- Корпус: Износостойкий, устойчивый к коррозии.
- Уплотнительная мембрана: Обеспечивает герметичное перекрытие в закрытом состоянии.
- Быстрое срабатывание: Скорость открытия/закрытия обеспечивает оперативное управление средой.
- Компактность и простота монтажа: Удобная конструкция для интеграции в существующие трубопроводы.
Принцип работы нормально закрытого (НЗ) клапана
В электромагнитном клапане прямого действия STOUT используется простая и эффективная конструкция:
- В состоянии покоя (без напряжения): Под действием возвратной пружины мембрана плотно прижата к седлу, полностью перекрывая проходное отверстие. Избыточное давление среды над мембраной уравновешивается через специальное перепускное отверстие, что способствует надежному запиранию.
- При подаче напряжения 24В на катушку: Создается электромагнитное поле, которое втягивает сердечник (плунжер). Сердечник напрямую поднимает мембрану, преодолевая усилие пружины, и открывает главный проход для потока среды.
- Клапан остается открытым все время, пока на катушку подается питание. Как только напряжение снимается, пружина возвращает мембрану в исходное положение, и клапан мгновенно закрывается.
Сфера применения
Соленоидный клапан STOUT SSV-0010-024040 широко используется для автоматизации в различных отраслях:
- Водоснабжение и полив: Управление подачей воды в системах автоматического полива, мойках, увлажнителях.
- Отопление и вентиляция: Контроль потоков теплоносителя, управление в системах вентиляции и кондиционирования.
- Промышленная автоматика: Управление подачей сжатого воздуха, масел и других нейтральных жидкостей и газов в станках и технологических линиях.
- Бытовая техника и коммерческое оборудование: Кофемашины, диспенсеры, системы очистки воды.
Рабочие среды и условия эксплуатации
Электромагнитный клапан STOUT предназначен для работы со средами, не агрессивными к материалам его конструкции:
- Вода (холодная и горячая до указанной в спецификации температуры)
- Сжатый воздух и другие нейтральные газы
- Масла (индустриальные, гидравлические)
- Пар (только для моделей, специально предназначенных для пара)
Важно: Перед монтажом убедитесь, что параметры среды (температура, давление, вязкость, чистота) соответствуют техническим характеристикам клапана. Рекомендуется установка фильтра перед клапаном при работе с неочищенными средами.
Комплектация и монтаж
Клапан поставляется готовым к установке. Для монтажа необходимо врезать его в разрыв трубопровода с помощью резьбового соединения G1 1/2", соблюдая направление потока (указано стрелкой на корпусе). Электромагнитная катушка подключается к источнику постоянного тока 24В с соблюдением полярности. Для защиты цепи управления рекомендуется использовать предохранитель.
Выбирая соленоидный клапан STOUT SSV-0010-024040, вы получаете современное, энергоэффективное и надежное устройство для автоматического управления потоком, сочетающее в себе простоту конструкции, долговечность и оптимальное соотношение цены и качества.
