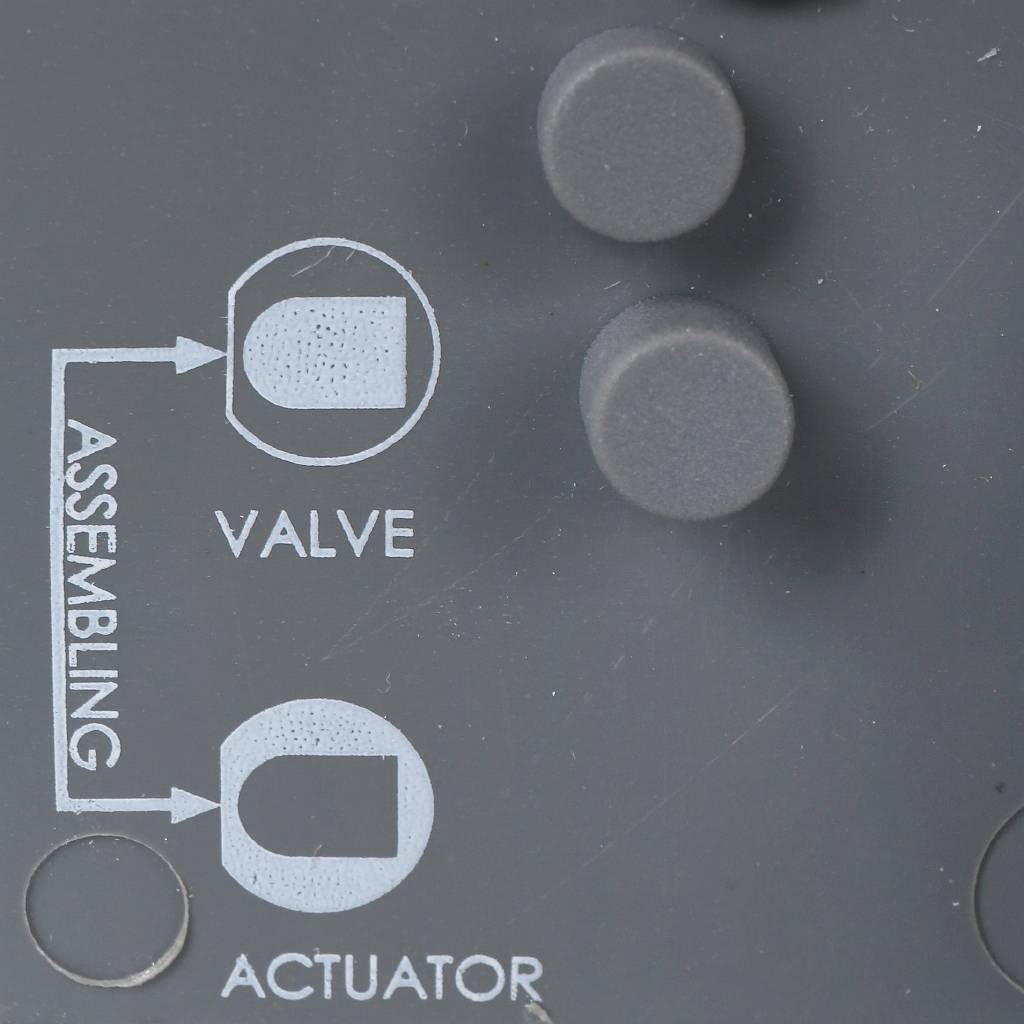

Сервопривод STOUT для 3-ходовых зональных клапанов, 230V
Напряжение питания: 230 В, 50/60 Гц
Время полного хода: 8 секунд
Длина кабеля: 1 метр

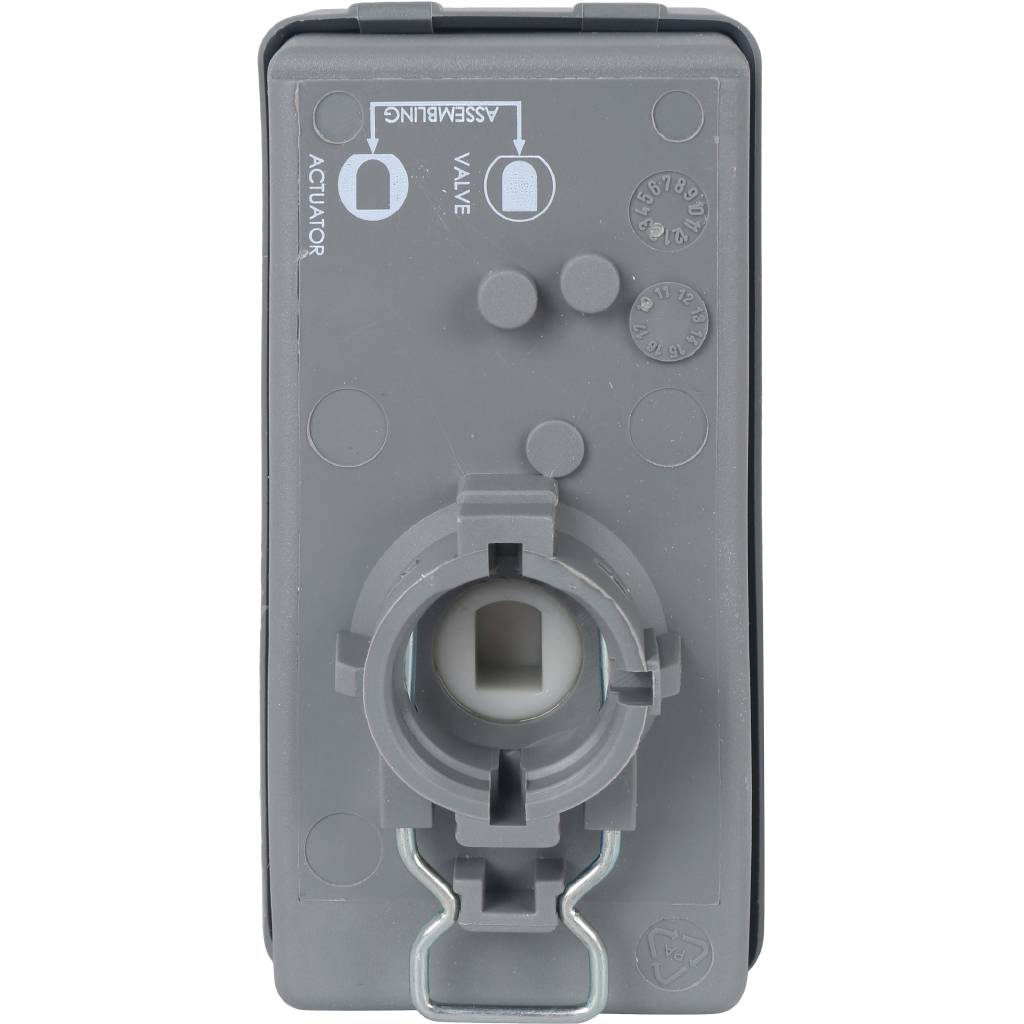

Присоединение: Резьбовой шпиндель M30x1.5
Класс защиты: IP44
Рабочая температура окружающей среды: -5°C до +50°C
Назначение и область применения
Сервопривод STOUT предназначен для точного и надежного управления трехходовыми зональными клапанами в инженерных системах зданий. Он преобразует электрический сигнал от термостата, контроллера или системы управления «умный дом» в механическое перемещение штока клапана, обеспечивая автоматическое регулирование расхода теплоносителя или хладагента.
Ключевые преимущества сервопривода STOUT
- Высокая скорость срабатывания: Время движения 8 секунд обеспечивает быстрое реагирование системы на изменение заданных параметров, повышая комфорт и эффективность.
- Универсальность применения: Предназначен для работы в системах водяного отопления (радиаторного, теплого пола), охлаждения (фанкойлы, чиллеры) и приточной вентиляции.
- Надежность и долговечность: Выполнен из качественных материалов, двигатель и механическая часть рассчитаны на длительный срок службы при постоянной циклической работе.
- Защита от перегрева: Встроенная термозащита отключает двигатель в случае заклинивания штока или перегрузки, предотвращая выход из строя.
- Простой монтаж и настройка: Стандартное присоединение M30x1.5 и удобный кабель длиной 1 метр упрощают установку. Не требует дополнительной регулировки.
- Бесшумная работа: Конструкция обеспечивает низкий уровень шума, что важно для использования в жилых и офисных помещениях.
Принцип работы и управление
Сервопривод является исполнительным устройством с возвратной пружиной. При подаче напряжения 230В шток выдвигается, воздействуя на шток клапана. При снятии напряжения шток возвращается в исходное положение за счет пружины. Такое решение гарантирует безопасность: в случае отключения электроэнергии клапан, как правило, переходит в положение, обеспечивающее минимальный комфорт или защиту системы (например, открывается на байпас). Управление осуществляется по сигналу «вкл/выкл» (2-позиционное регулирование).
Технические характеристики в деталях
| Питание | 230 В переменного тока, 50/60 Гц |
| Потребляемая мощность | ~2.5 Вт в режиме ожидания, ~5 Вт при движении |
| Ход штока | 5 мм (стандартно для клапанов M30x1.5) |
| Усилие на штоке | До 200 Н |
| Класс электробезопасности | II |
| Материал корпуса | Полиамид (технический пластик) |
Сферы использования
- Зональное регулирование в системах отопления: Управление подачей теплоносителя в отдельные контуры теплого пола, радиаторные группы или зоны в коттеджах, квартирах с индивидуальным узлом, коммерческих объектах.
- Системы кондиционирования и охлаждения: Управление трехходовыми клапанами в системах с фанкойлами или для регулирования потока через охладитель.
- Приточно-вытяжная вентиляция: Регулирование клапанов в калориферах или охладителях в приточных установках для поддержания заданной температуры приточного воздуха.
- Коммерческие и промышленные объекты: Интеграция в системы автоматизации зданий (BMS) для управления тепловыми пунктами, узлами обвязки.

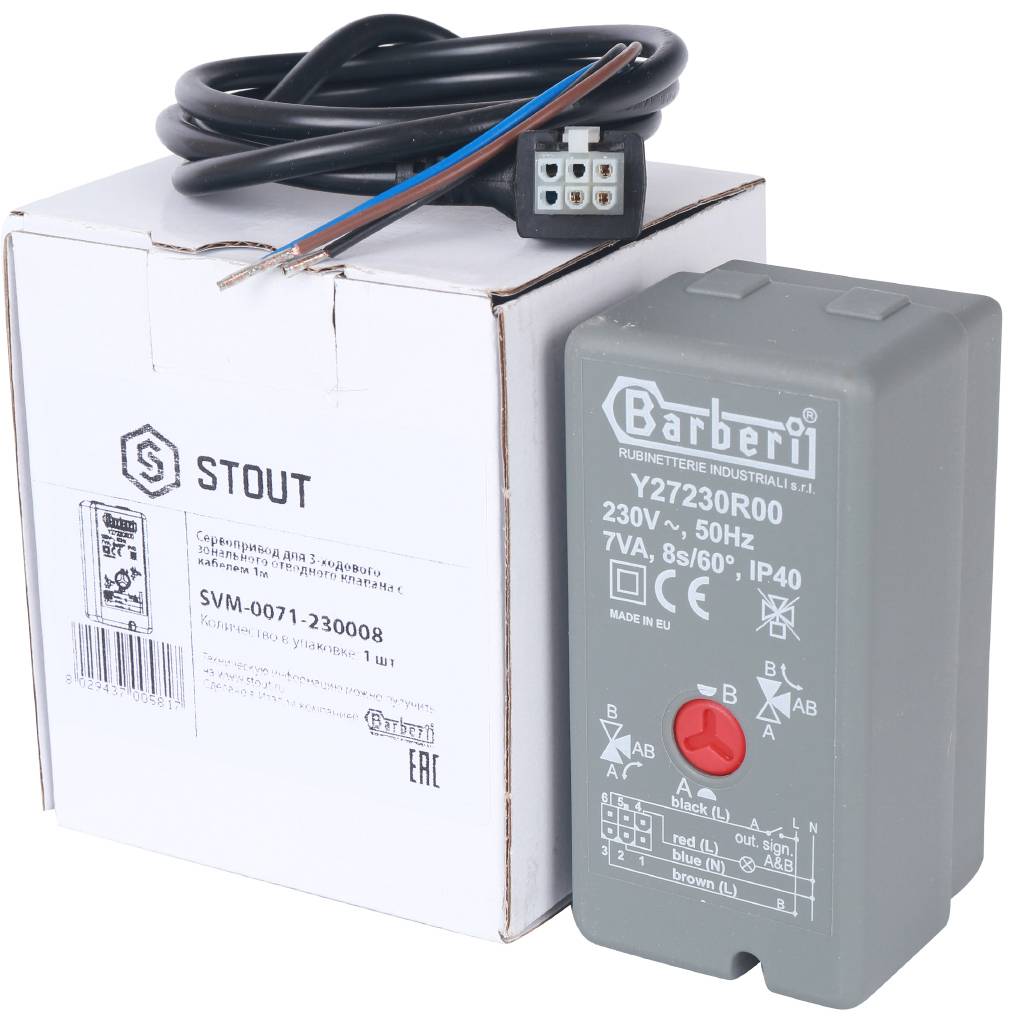

Комплектация
- Сервопривод STOUT – 1 шт.

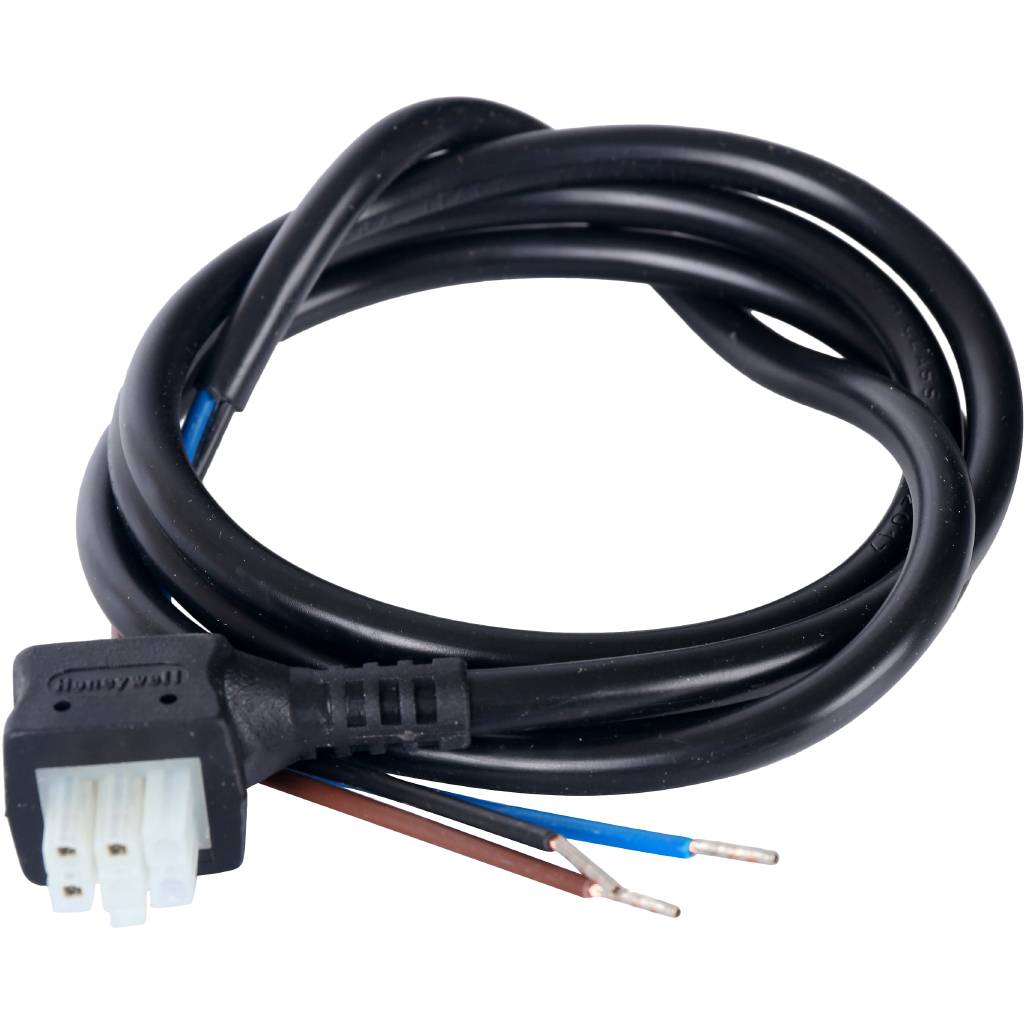

- Кабель для подключения длиной 1 метр
- Паспорт (инструкция по эксплуатации)
Рекомендации по монтажу
Перед установкой убедитесь, что клапан находится в закрытом положении. Наденьте привод на шпиндель клапана и зафиксируйте его прижимной гайкой, входящей в комплект клапана. Подключение электрической части должно производиться квалифицированным специалистом в соответствии с местными нормами и правилами. Обязательно отключите напряжение в сети перед проведением работ.
Сервопривод STOUT – это оптимальное сочетание европейского качества, надежности и доступной цены для создания эффективной и комфортной климатической системы в вашем доме или на объекте.
