Сервопривод STOUT для шаровых зональных клапанов: точное управление в системах отопления и водоснабжения

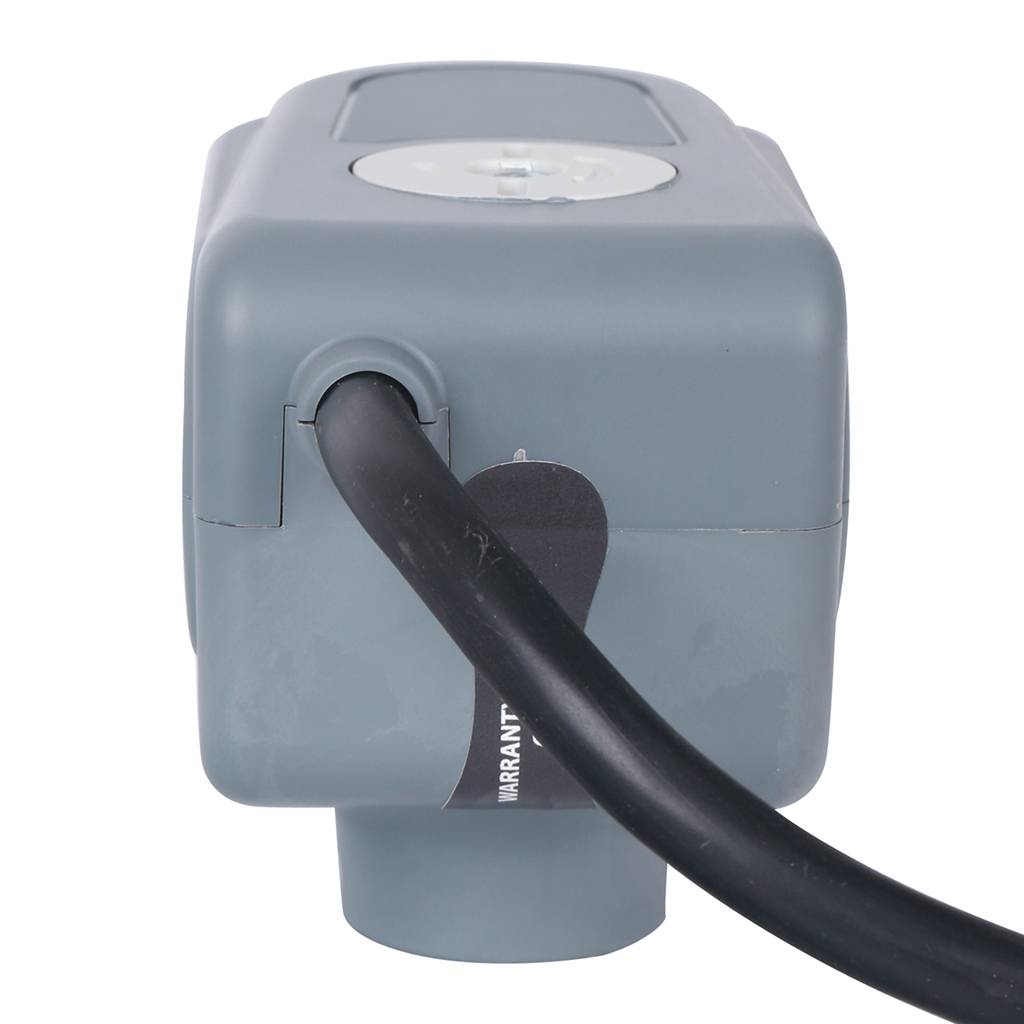

Сервопривод STOUT с углом хода 90° — это надежный и точный электромеханический исполнительный механизм, предназначенный для автоматического управления шаровыми зональными клапанами в инженерных системах. Оснащенный встроенным кабелем длиной 1 метр, он обеспечивает удобный монтаж и подключение к системам управления.
Ключевые особенности и преимущества
- Надежное позиционирование: Обеспечивает точный поворот шара клапана на 90 градусов, гарантируя полное открытие или закрытие потока рабочей среды.
- Оптимальная скорость срабатывания: Время полного хода составляет 40 секунд, что позволяет плавно регулировать поток, избегая гидравлических ударов.
- Безопасное напряжение: Работа от источника постоянного тока 24 В обеспечивает электробезопасность и позволяет интеграцию с низковольтными системами управления (контроллерами, термостатами).

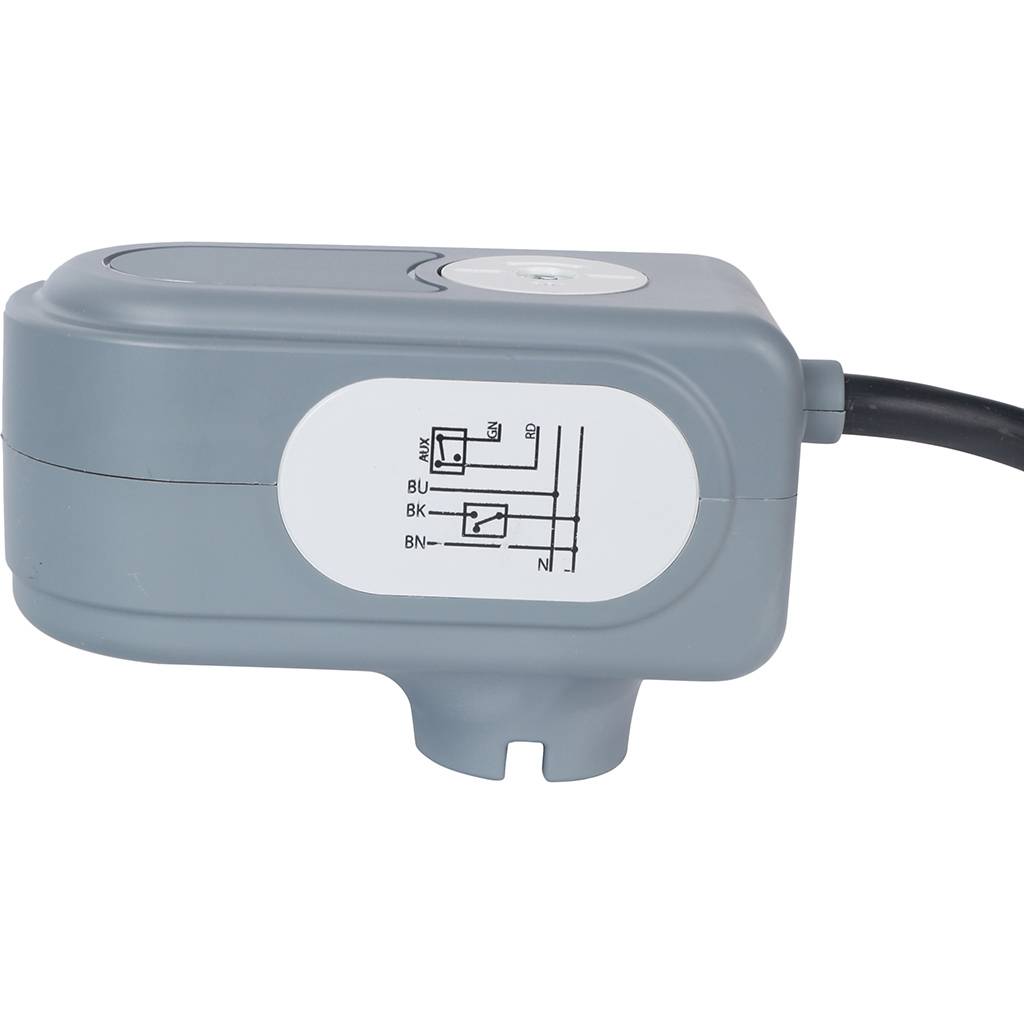

- Универсальность подключения: 5-полюсная электрическая схема предоставляет гибкие возможности для управления и обратной связи, поддерживая различные алгоритмы работы (например, 3-точечное управление).

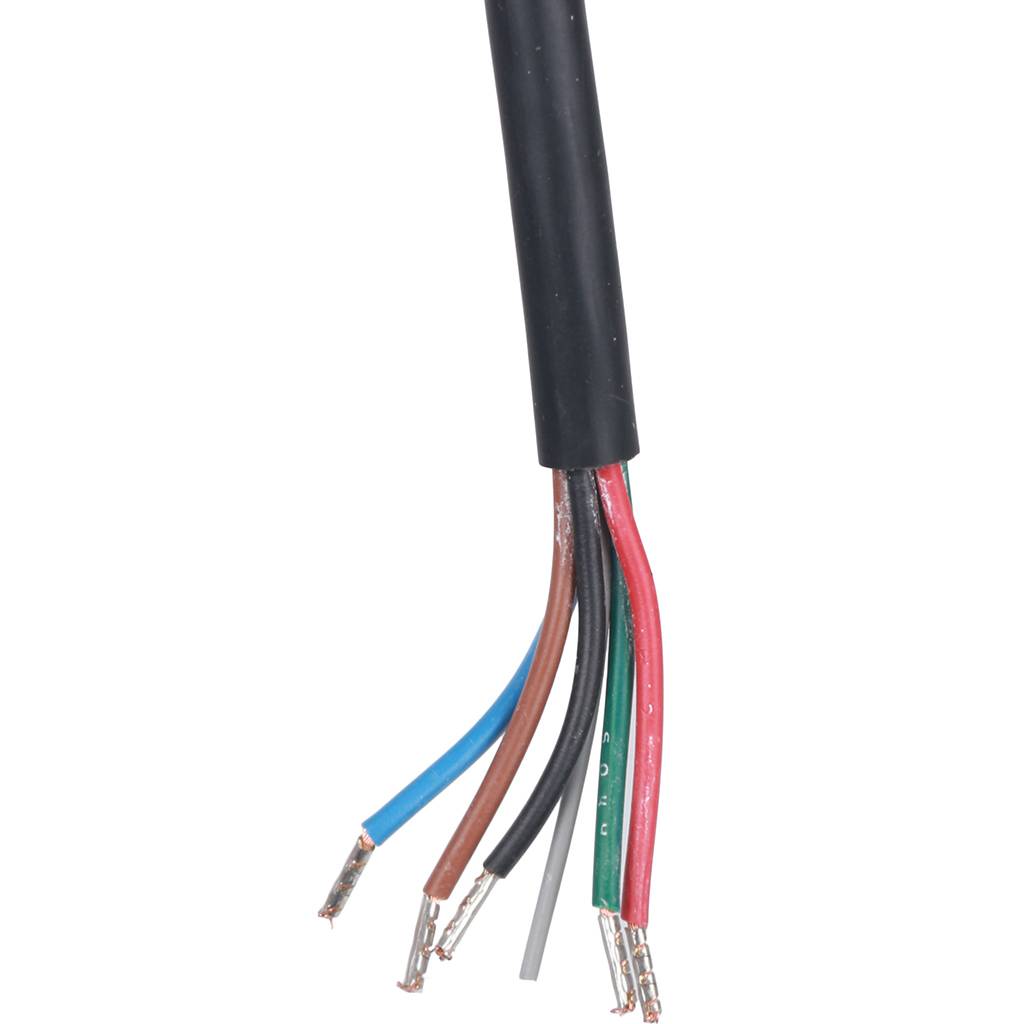

- Готов к установке: Наличие фиксированного кабеля длиной 1 метр ускоряет процесс монтажа и повышает надежность соединения.
Сфера применения
Данный сервопривод идеально подходит для автоматизации инженерных систем в частных домах, квартирах, коммерческих и административных зданиях. Основные области применения:
- Зональное регулирование в системах радиаторного и водяного теплого пола.
- Управление контурами в индивидуальных тепловых пунктах (ИТП).
- Автоматизация систем горячего и холодного водоснабжения.
- Интеграция в системы «умный дом» для климат-контроля.
Конструкция и принцип работы

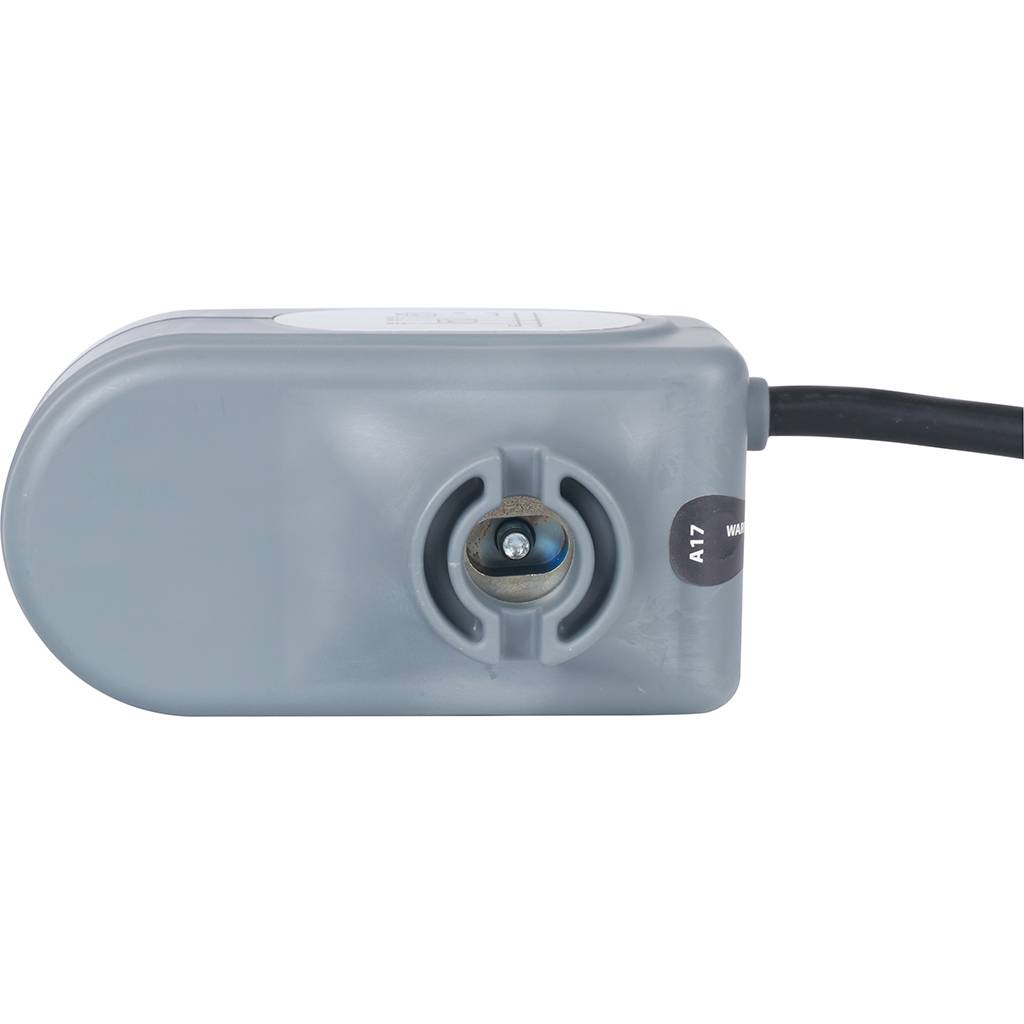

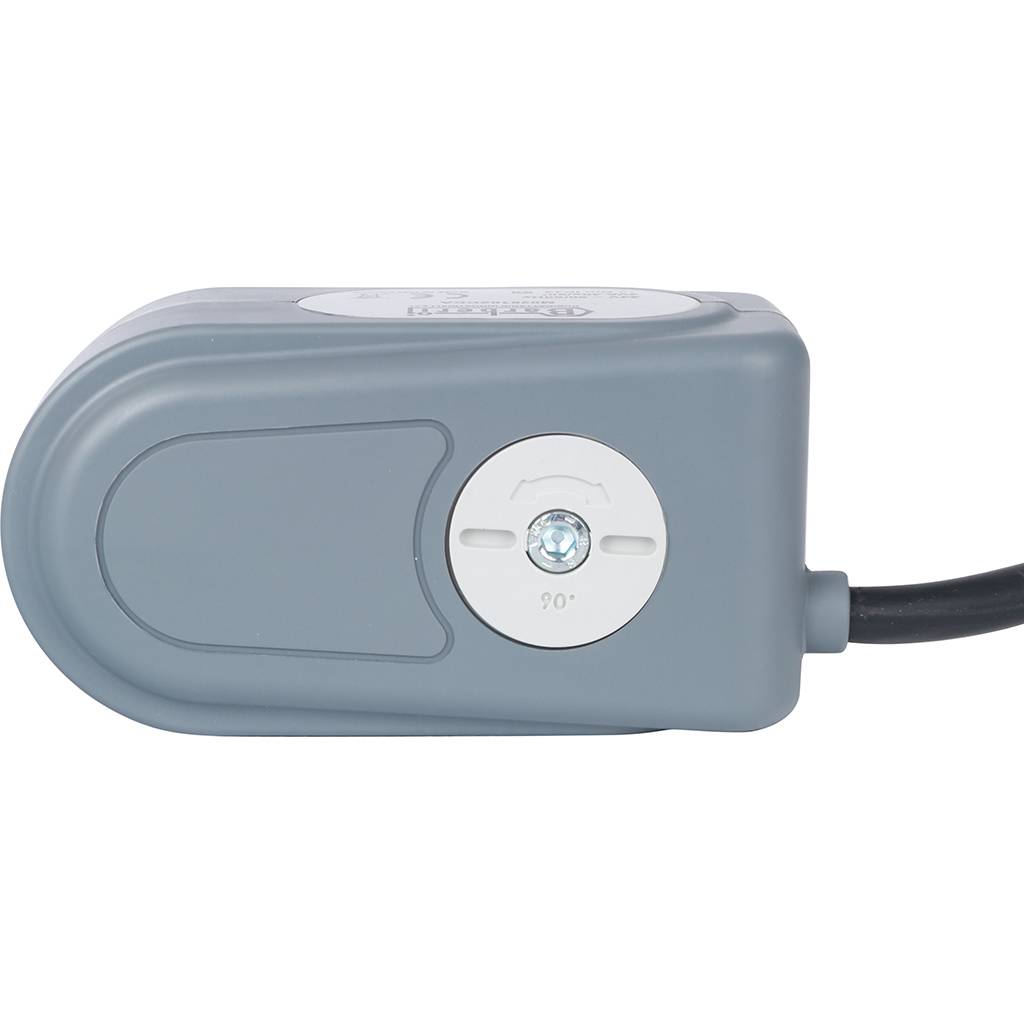

Сервопривод устанавливается непосредственно на приводной шток совместимого шарового зонального клапана. При подаче управляющего сигнала электродвигатель через редуктор плавно поворачивает выходной вал, который воздействует на клапан. По достижении крайнего положения («открыто» или «закрыто») питание двигателя отключается. Механическая блокировка в конечных положениях предотвращает самопроизвольный сдвиг.
Технические характеристики
| Наименование | Сервопривод для шаровых зональных клапанов STOUT |
| Угол поворота | 90° |
| Время полного хода | 40 сек. |
| Рабочее напряжение | 24 В постоянного тока (DC) |
| Количество полюсов / тип управления | 5 полюсов |
| Длина кабеля | 1 м (встроенный) |
| Тип присоединения к клапану | На приводной шток (M30x1.5 или иной, в зависимости от модели клапана) |
| Класс защиты | IP44 (защита от брызг и твердых частиц размером более 1 мм) |
| Рабочая температура окружающей среды | от 0°C до +50°C |
Комплектация
- Сервопривод STOUT — 1 шт.
- Встроенный кабель длиной 1 м — 1 шт.
- Крепежные элементы (при необходимости) — 1 комплект.
- Технический паспорт — 1 шт.
Сервопривод STOUT — это оптимальное сочетание европейского качества, надежности и функциональности для создания эффективных и энергосберегающих систем автоматического регулирования.
