Назначение и область применения турбинного счетчика Пульсар Т

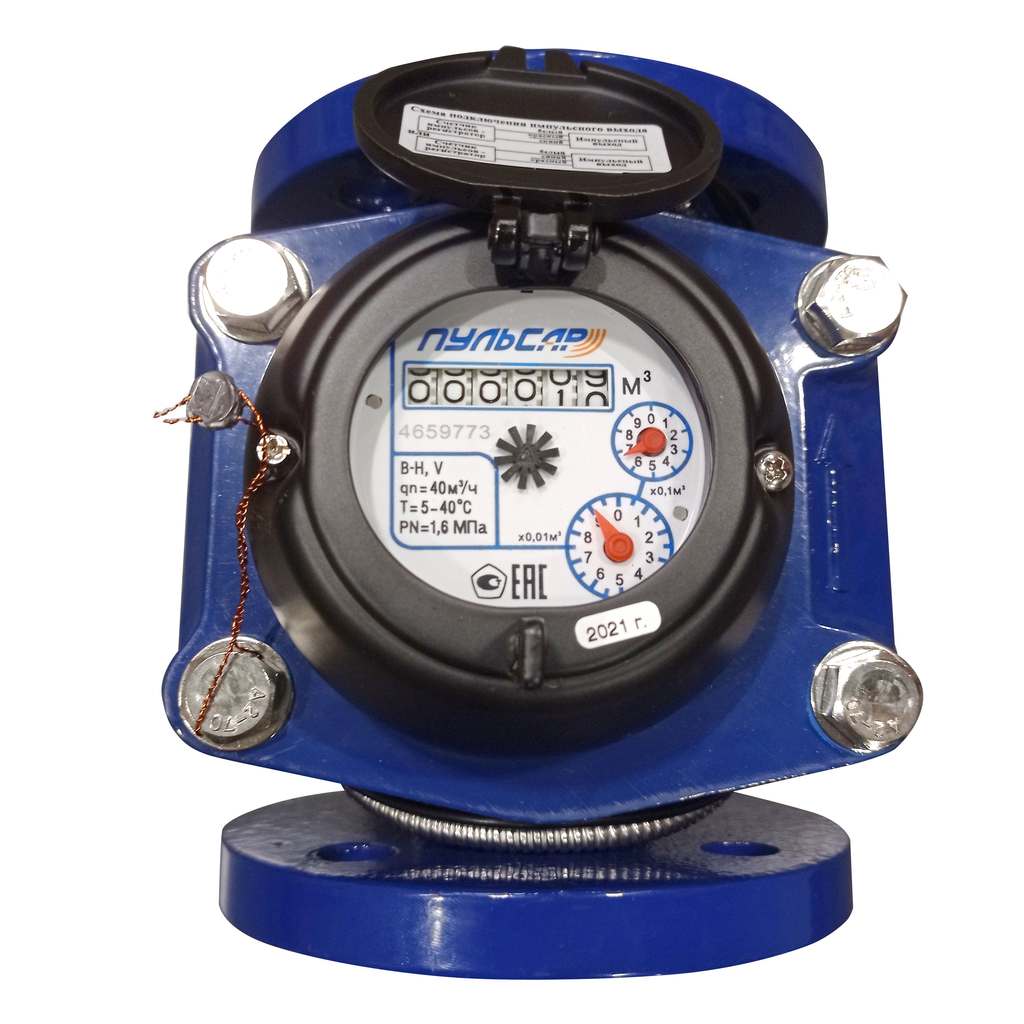

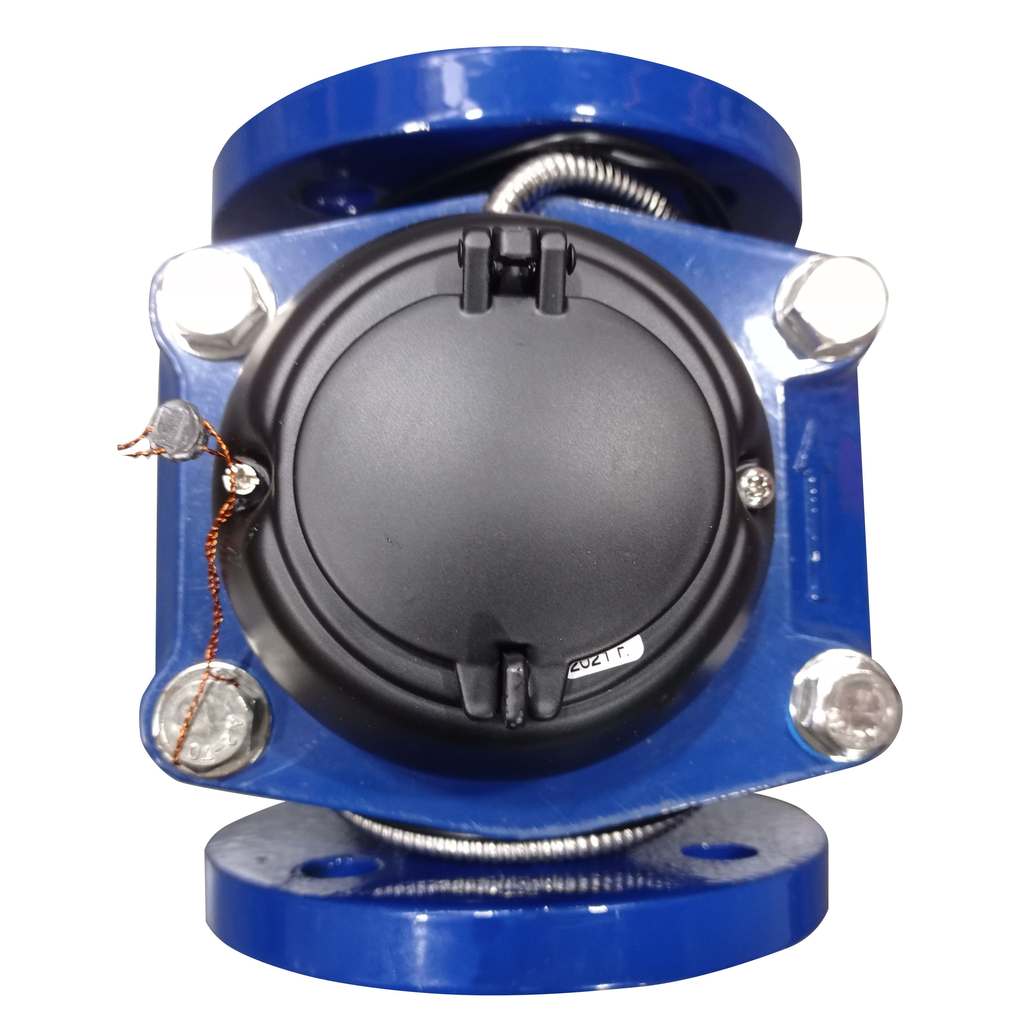

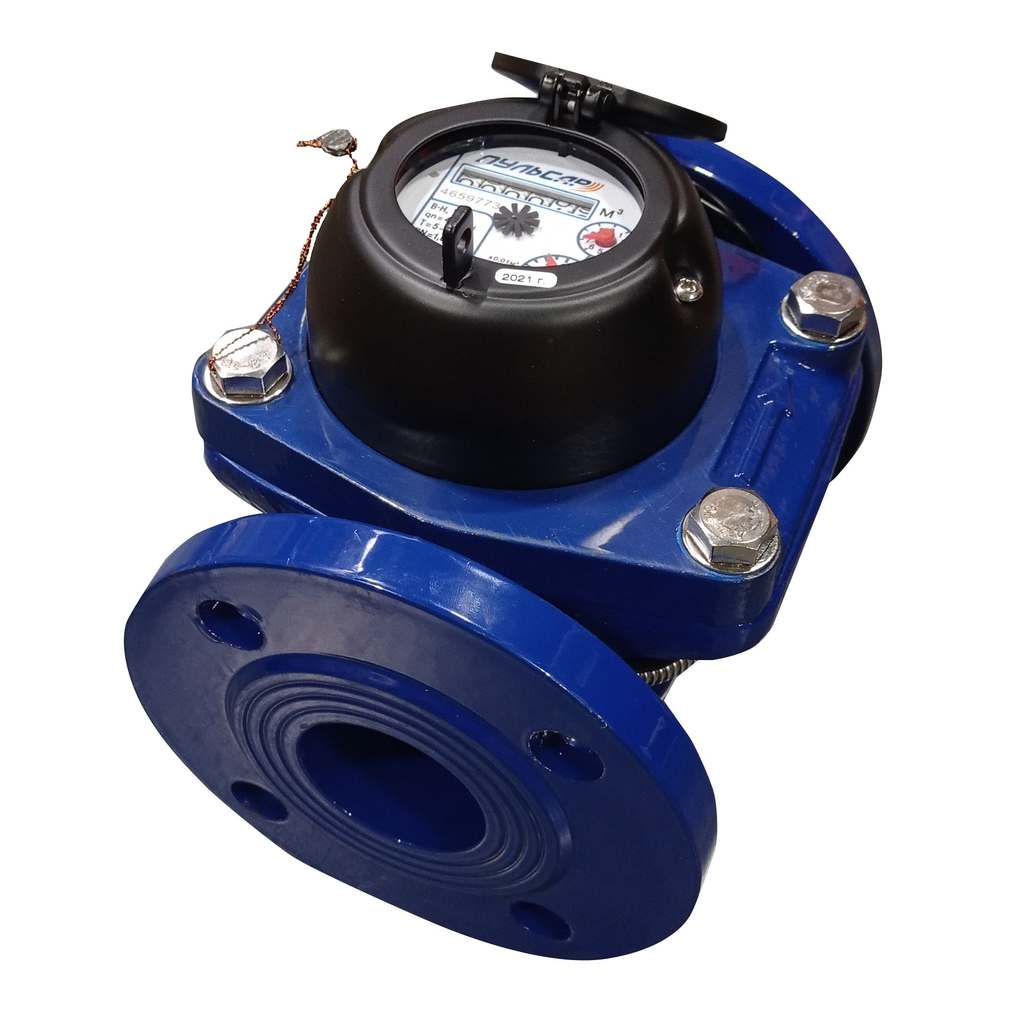

Турбинный водосчетчик «Пульсар Т» Ду 50 от производителя «Сантехкомплект» — это прибор коммерческого учета, предназначенный для высокоточного измерения объема потребления холодной и горячей воды с температурой до +40°C в магистральных трубопроводах. Благодаря номинальному расходу 40 м³/ч и фланцевому соединению, он является оптимальным решением для объектов с высоким и постоянным водопотреблением.

Основные сферы применения:

• Вводы водоснабжения в многоэтажные жилые дома, микрорайоны и общежития.
• Центральные узлы учета в торгово-развлекательных, офисных и административных комплексах.
• Промышленные предприятия, технологические линии и производственные цеха.
• Котельные, насосные станции и объекты коммунальной инфраструктуры.
• Системы полива и водоподачи в сельском хозяйстве и на крупных объектах.

Конструкция и принцип работы

В основе прибора лежит надежный турбинный измерительный механизм. Поток воды, проходя через корпус, приводит во вращение многозаходную турбину, скорость вращения которой пропорциональна скорости потока. Вращение через магнитную муфту, полностью изолированную от воды, передается на счетный механизм, что исключает риск протечек и обеспечивает длительную стабильность показаний.

Ключевая особенность данной модели — наличие импульсного выхода. Он позволяет подключать счетчик к системам автоматического сбора данных (АСКУЭ), дистанционным модулям передачи показаний или контроллерам для интеграции в систему «умный дом» или диспетчеризации. Для локального визуального контроля показаний предназначен четкий механический роликовый счетный узел.

Преимущества счетчика воды Пульсар Т Ду 50

• Высокая надежность: Прочный чугунный корпус (материал корпуса — чугун) устойчив к коррозии и гидроударам, рассчитан на рабочее давление 16 бар (Ру16).
• Точность измерений: Турбинная технология обеспечивает высокую точность (класс B) в широком диапазоне расходов с минимальной потерей давления.

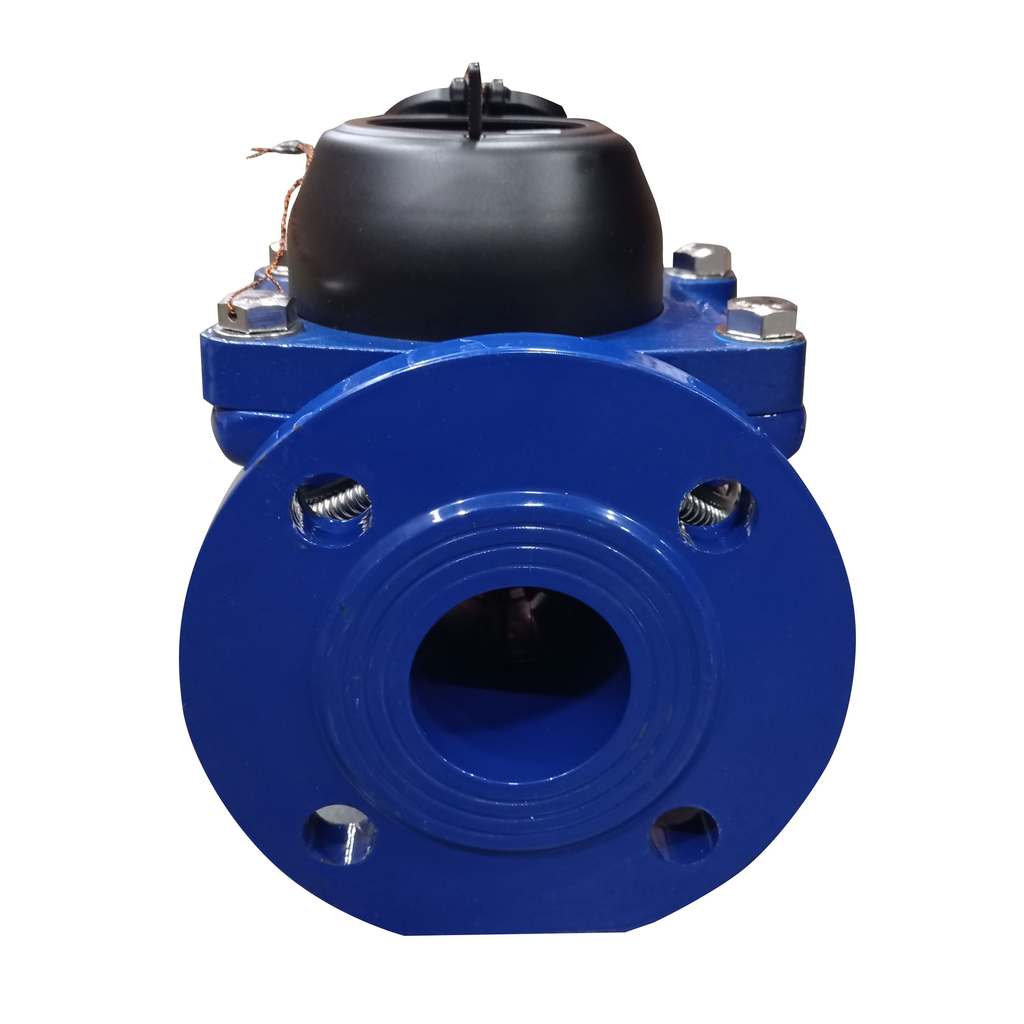

• Удобство монтажа и обслуживания: Фланцевое соединение с межфланцевой длиной L=200 мм обеспечивает простую и надежную врезку в магистраль Ду 50.
• Готовность к автоматизации: Импульсный выход (1 импульс = 0.1 м³) — готовое решение для модернизации системы учета без замены прибора.
• Длительный срок службы: Средний срок службы составляет 12 лет, а межповерочный интервал — до 6 лет для холодной воды, что снижает эксплуатационные расходы.

Технические характеристики в деталях

* Точный межповерочный интервал устанавливается органами метрологического надзора при первичной поверке.

Комплектация и рекомендации по монтажу

Счетчик поставляется в индивидуальной упаковке, готовый к установке. Для обеспечения долговечности и точности измерений рекомендуется:

• Устанавливать прибор на прямых горизонтальных участках трубопровода (счетным механизмом вверх).
• Обеспечивать перед счетчиком достаточный прямой участок (не менее 5Ду) и после него (не менее 3Ду).
• Обязательно устанавливать сетчатый фильтр грубой очистки перед прибором учета.
• Монтаж должны проводить квалифицированные специалисты в соответствии с проектной документацией и правилами эксплуатации.
