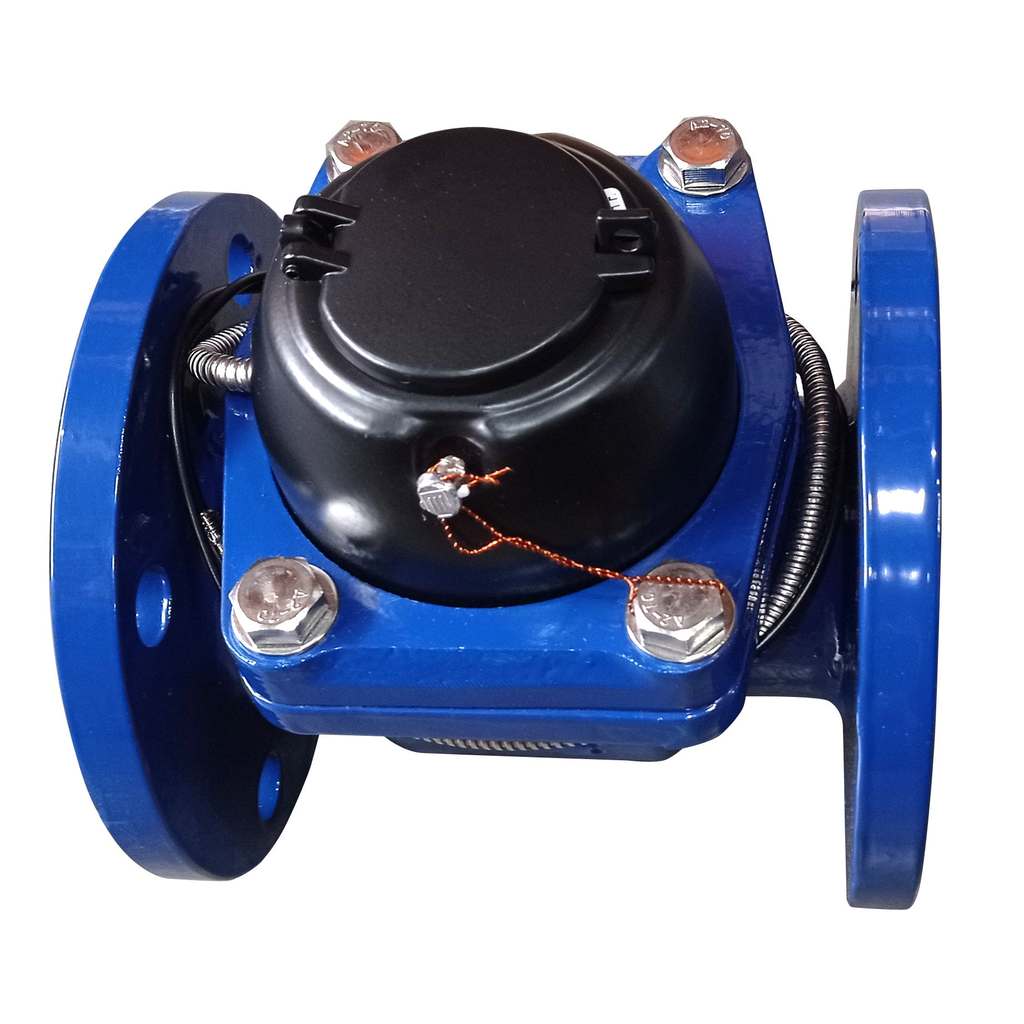

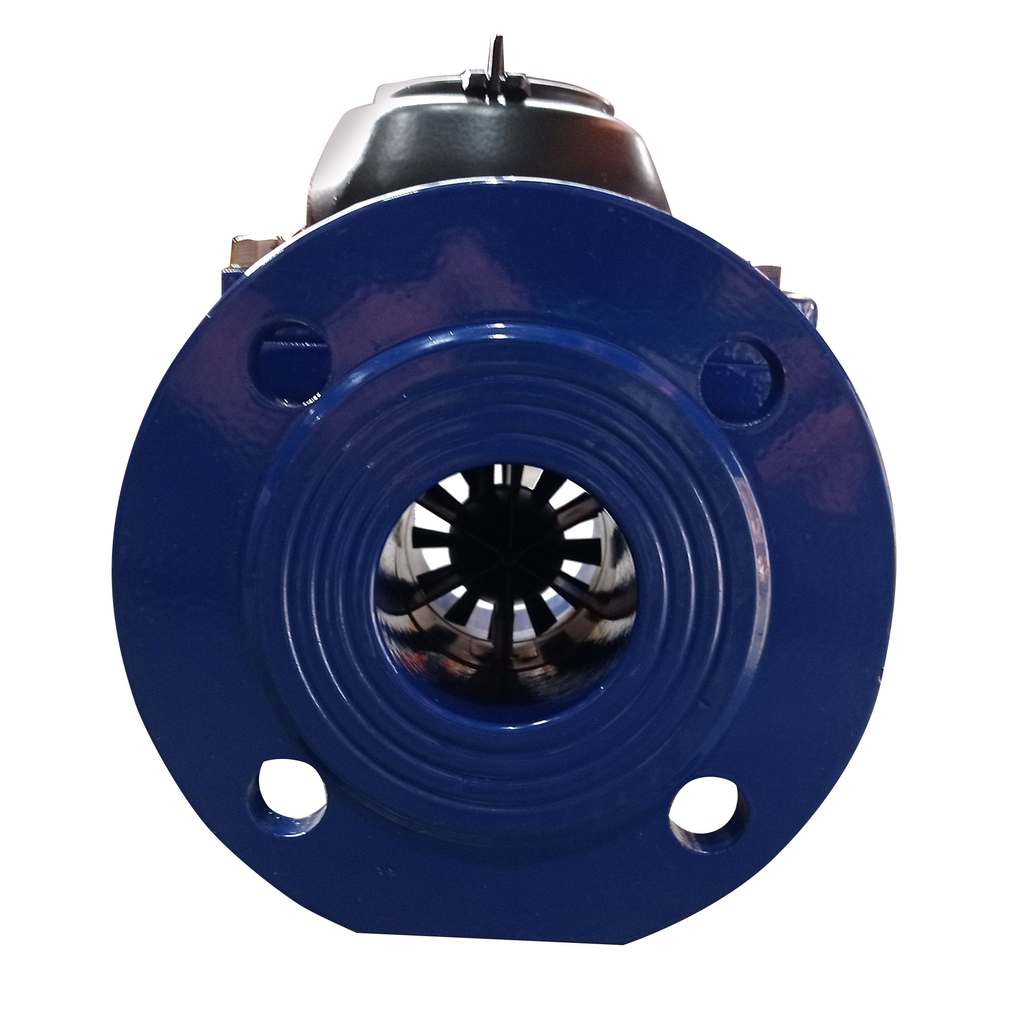

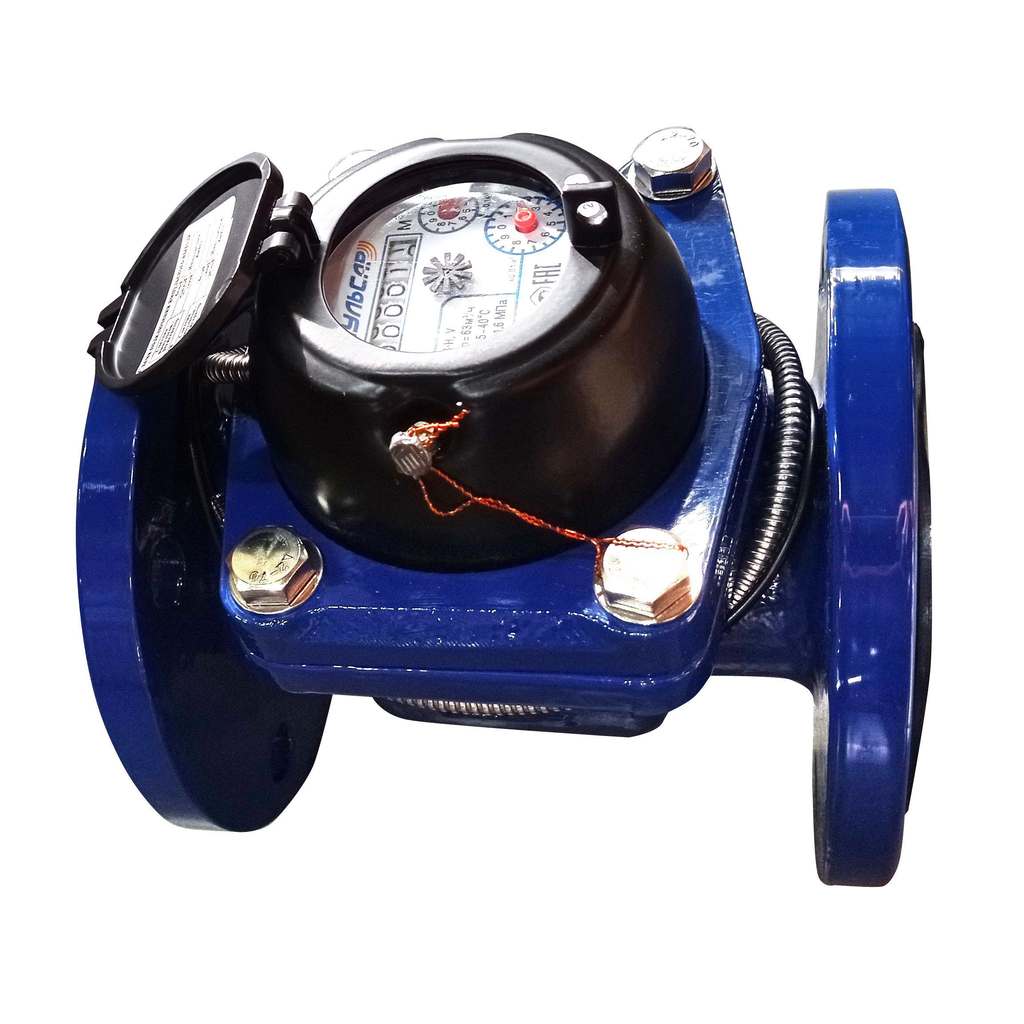

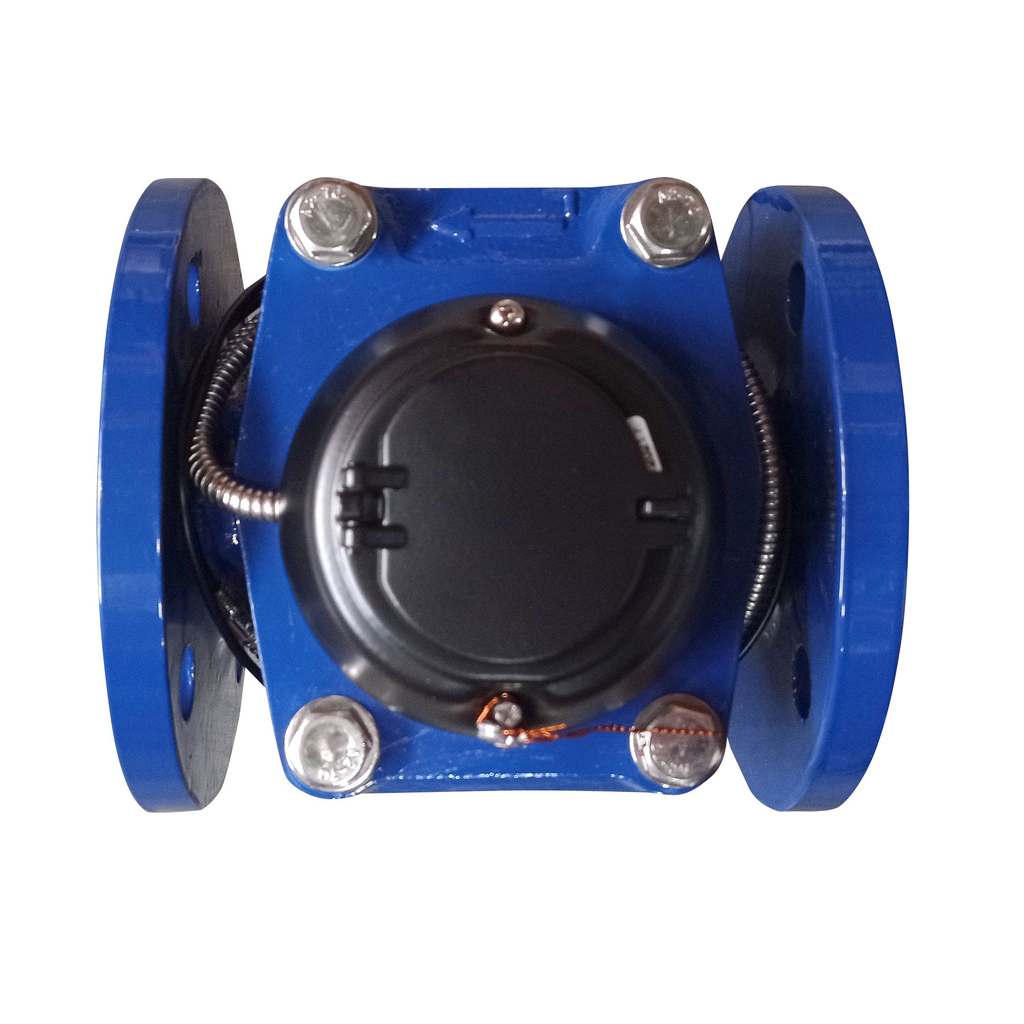

Турбинный счетчик воды Пульсар Т Ду 65 Ру16 120°С L=200мм фланец импульсный 63 м³/ч
Назначение и область применения
Турбинный счетчик холодной и горячей воды «Пульсар Т» Ду 65 — это надежный и высокопроизводительный прибор коммерческого учета, предназначенный для точного измерения объема потребляемой воды на объектах с высоким и средним уровнем водопотребления.
Идеально подходит для оснащения:
- Центральных тепловых пунктов (ЦТП) и индивидуальных тепловых пунктов (ИТП) зданий.
- Вводов магистралей водоснабжения в многоэтажные жилые дома, офисные и административные центры.
- Промышленных предприятий, технологических линий, требующих учета больших объемов воды.
- Торгово-развлекательных комплексов, спортивных сооружений, гостиниц.
- Систем полива и орошения крупных участков.
Конструктивные особенности и принцип работы
Основным измерительным элементом счетчика является многозаходная турбина, ось вращения которой расположена перпендикулярно направлению потока воды. Проходящий через прибор поток приводит турбину во вращение, скорость которого прямо пропорциональна скорости потока и, следовательно, расходу.
Вращение через магнитную муфту передается на вычислительный механизм, который преобразует количество оборотов в объем прошедшей воды (м³) и отображает данные на механическом роликовом индикаторе (циферблате).
Ключевая особенность данной модели — наличие импульсного выхода. Встроенный герконовый датчик формирует электрический импульс за каждый фиксированный объем прошедшей воды (обычно 10, 100 или 1000 литров, в зависимости от настройки). Это позволяет интегрировать счетчик в системы автоматизированного коммерческого учета (АСКУЭ/АСТУЭ) для дистанционного сбора данных без необходимости визуального контроля.
Основные технические характеристики
| Условный диаметр (Ду) | 65 мм |
| Присоединение | Фланцевое (фл.), по ГОСТ 12815 |
| Монтажная длина (L) | 200 мм |
| Номинальный расход (Qn) | 40 м³/ч |
| Максимальный расход (Qmax) | 63 м³/ч |
| Номинальное давление (Ру) | 1,6 МПа (16 бар) |
| Температурный режим | Холодная вода (х/в): +5°C до +40°C Горячая вода (г/в): до +120°C |
| Класс точности | «B» (для горячей воды) / «B» (для холодной воды) согласно ГОСТ Р 50601, EN 14154 |
| Интерфейс | Импульсный выход (геркон), для дистанционного считывания |

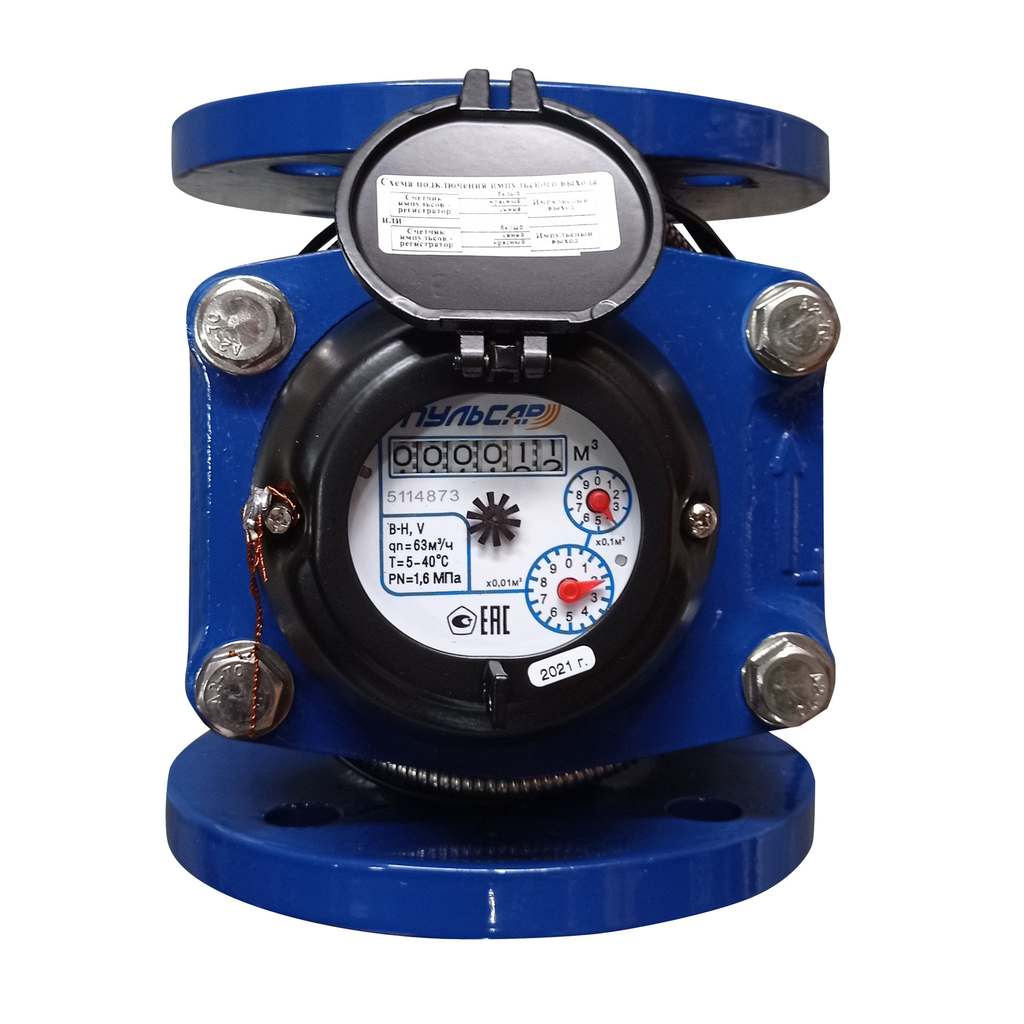

| Счетный механизм | Механический роликовый индикатор (8 роликов), м³ |
| Межповерочный интервал (МПИ) | Для холодной воды — до 6 лет, для горячей воды — до 4 лет (согласно действующему свидетельству об утверждении типа СИ). |
Преимущества модели Пульсар Т Ду 65
- Высокая надежность и долговечность: Прочная латунная измерительная камера и корпус из чугуна с антикоррозионным покрытием обеспечивают устойчивость к гидроударам и длительный срок службы в агрессивных средах.
- Точность измерений в широком диапазоне расходов: Турбинная конструкция обеспечивает стабильно высокую точность учета как при пиковых, так и при средних нагрузках.
- Возможность дистанционного учета: Наличие импульсного выхода позволяет подключать счетчик к концентраторам, модемам и системам «умный дом» для автоматизации сбора показаний.
- Универсальность установки: Подходит для горизонтального и вертикального монтажа (при условии соблюдения требований производителя к ориентации). Фланцевое соединение гарантирует надежный и герметичный монтаж на трубопроводах.
- Защита от внешних магнитных полей: Магнитная муфта в комбинации с защитным экраном минимизирует риск внешнего вмешательства в работу прибора.
- Экономическая эффективность: Оптимальное соотношение цены, функциональности и межповерочного интервала для объектов коммерческого учета.
Дополнительные свойства и параметры
Артикул производителя: Н00003857
Заводской номер: 00093848
Максимальная температура для г/в (рекомендуемая): До +95 °C (пиковая до +120°C)
Рабочее давление (PN): 16 бар
Материал корпуса: чугун
Материал измерительной камеры: латунь
Монтажная длина: 200 мм
Материал фланцев: чугун
Комплектация и монтаж
Счетчик поставляется в базовой комплектации, готовой к установке. Рекомендуется монтаж на прямых участках трубопровода с соблюдением требований производителя по длинам прямых участков до и после прибора (как правило, не менее 5-10 Ду). Для защиты от гидроударов и механических примесей рекомендуется установка фильтра грубой очистки перед счетчиком.
Важно: Установку, ввод в эксплуатацию и опломбирование прибора должны осуществлять аттестованные специалисты управляющей компании или лицензированной монтажной организации.
