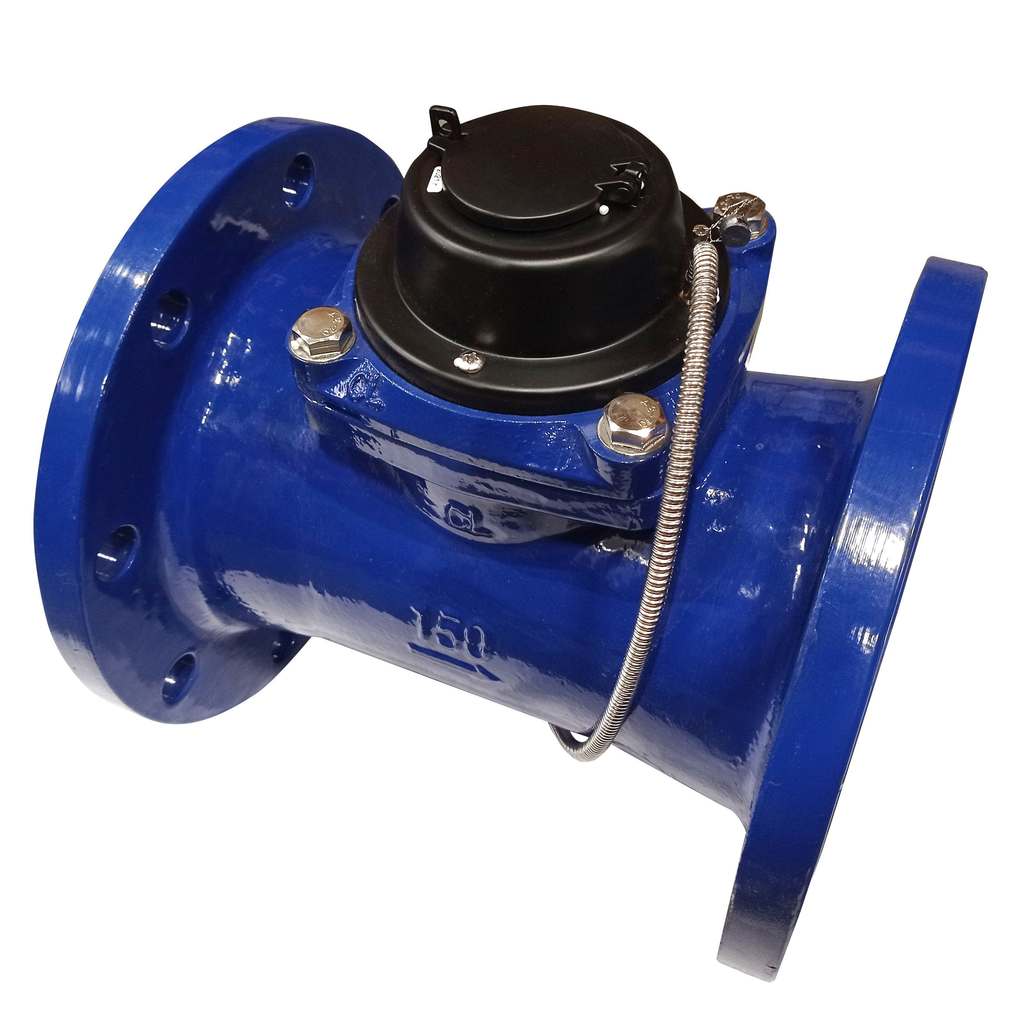

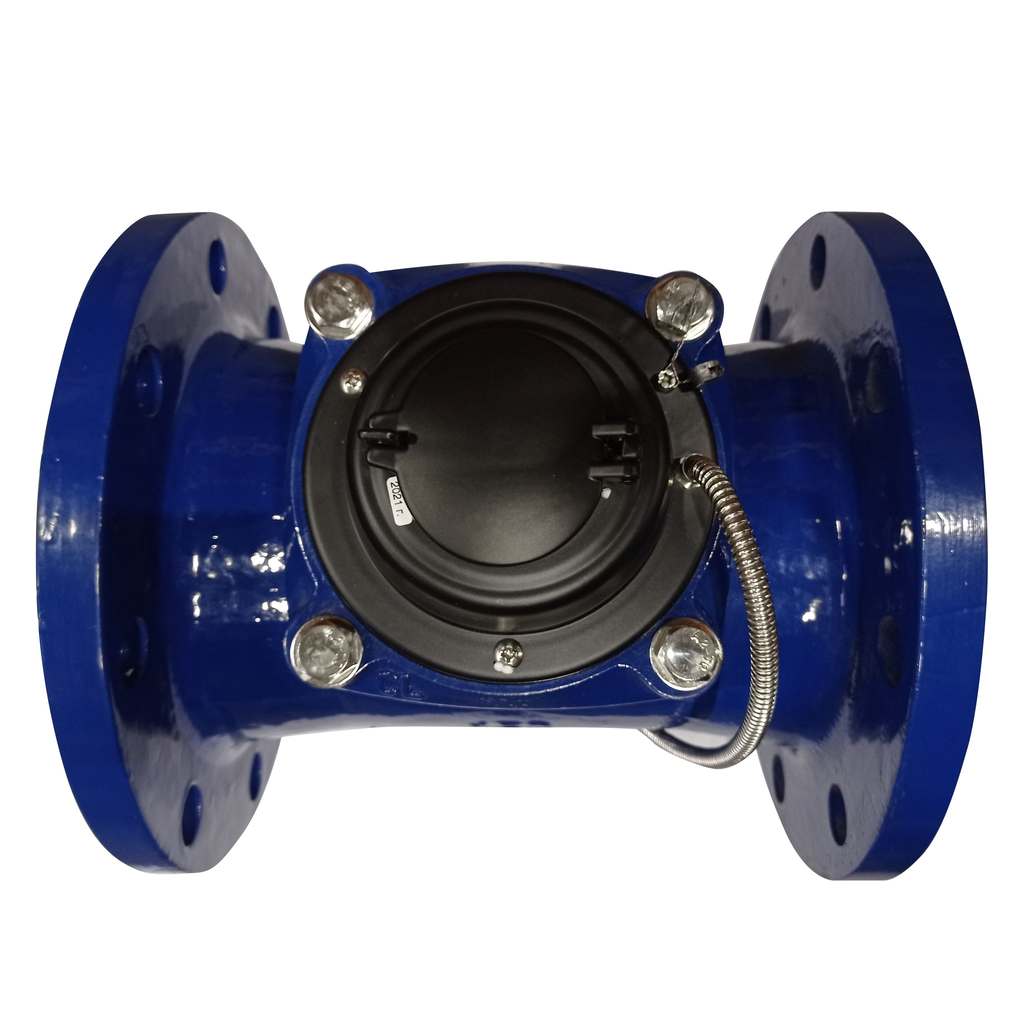

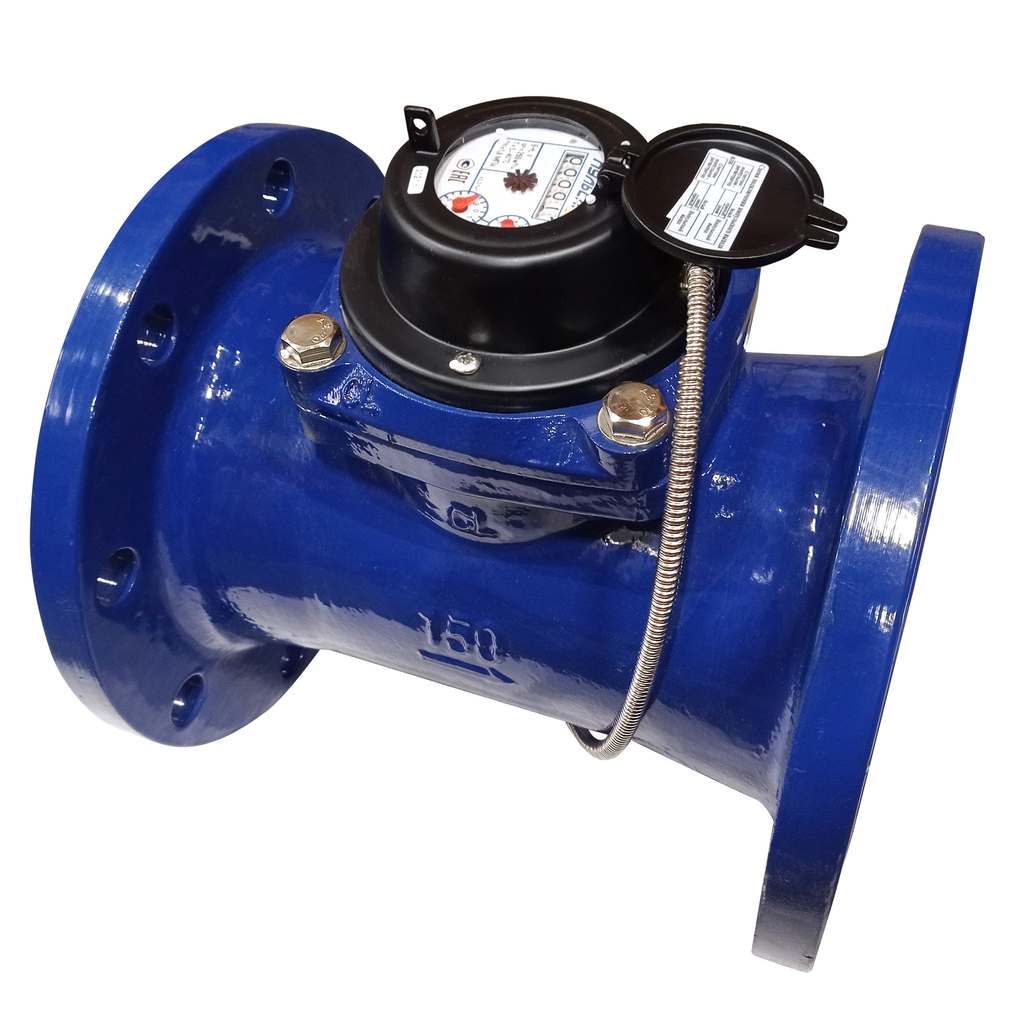

Счетчик воды универсальный турбинный Пульсар Т Г Ду200 Qn=400м3/час Тmax=95°С исполнение 1 L=350мм
Назначение и область применения турбинного счетчика Пульсар Т
Турбинный счетчик воды «Пульсар Т Г Ду200» — это высоконадежный прибор для точного коммерческого учета холодной и горячей воды на магистральных трубопроводах с высоким и постоянным расходом. Устройство предназначено для эксплуатации в системах водоснабжения и теплоснабжения крупных объектов.
Основные сферы применения:
- Центральные и индивидуальные тепловые пункты (ЦТП, ИТП) жилых многоэтажных комплексов.
- Промышленные предприятия, производственные цеха и технологические линии.
- Крупные коммерческие и административные здания (торговые центры, бизнес-центры).
- Объекты инфраструктуры: спортивные комплексы, бассейны, гостиницы.
- Системы водоподготовки и водоотведения на муниципальных объектах.
Конструкция и принцип работы

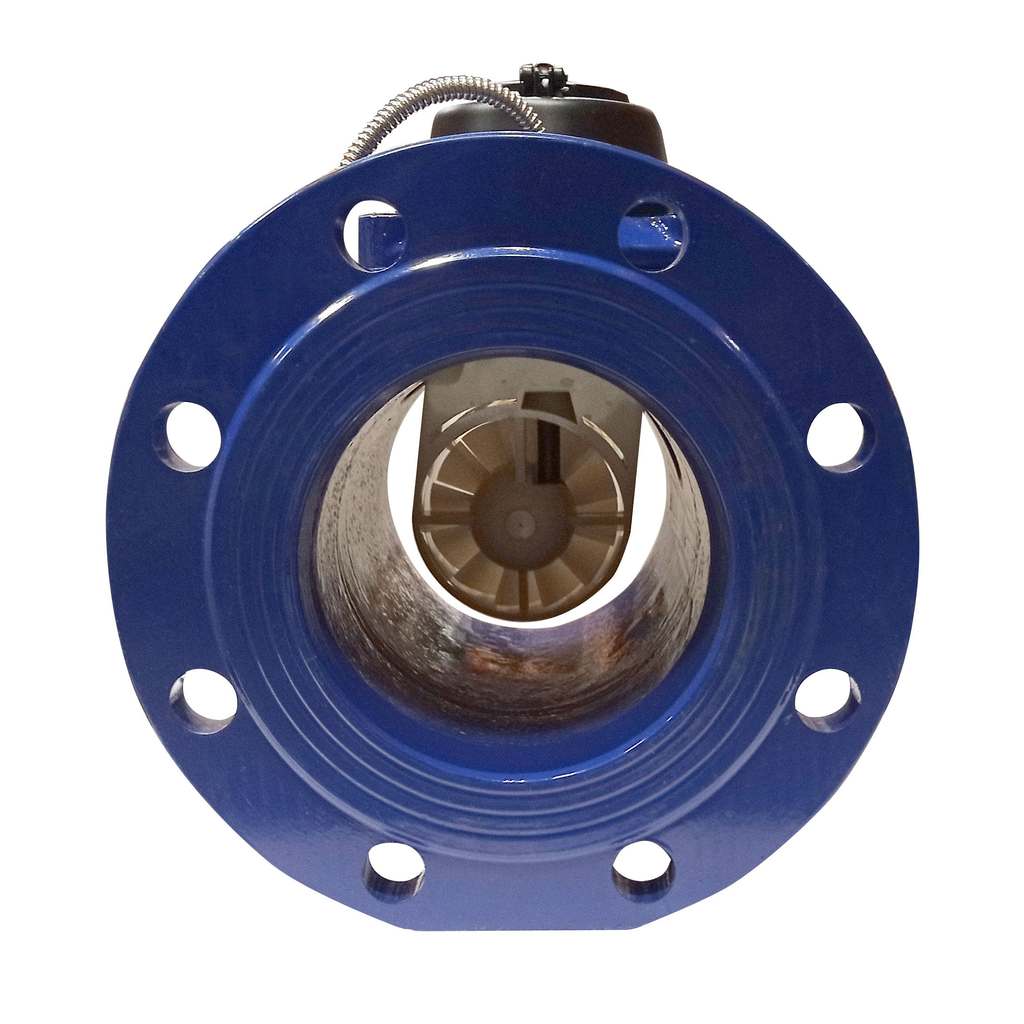

В основе работы счетчика лежит многозаходная турбина, ось вращения которой расположена перпендикулярно потоку. Проходящая через прибор вода приводит турбину во вращение. Через магнитную муфту вращение передается на герметично изолированный счетный механизм сухого типа (исполнение 1), что исключает его контакт с водой и отложениями, гарантируя долговечность и стабильность показаний.

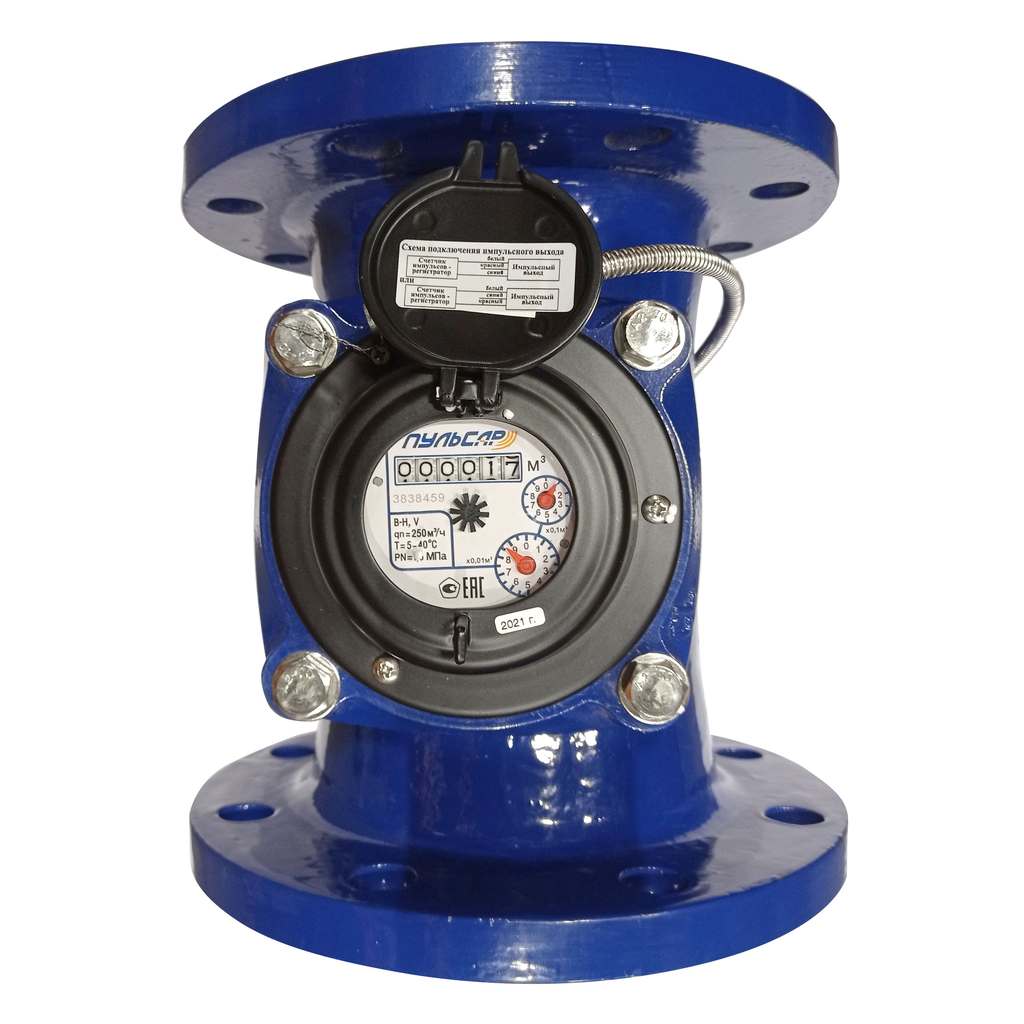

Объем потребленной воды отображается на механическом роликовом табло для визуального считывания. Фланцевое присоединение и стандартная монтажная длина обеспечивают простую интеграцию в существующий трубопровод.
Технические характеристики и параметры
| Артикул / Номер для заказа | Н00003850 |
| Условный диаметр (Ду) | 200 мм |
| Номинальный расход (Qn) | 400 м³/час |
| Максимальная температура теплоносителя | до +95 °C |
| Монтажная длина (L) | 350 мм |
| Материал корпуса | Чугун |
| Материал измерительной камеры | Чугун |
| Присоединение | Фланцевое (комплект резиновых уплотнительных колец входит в поставку) |
| Класс точности | Класс B (±2%) |
| Межповерочный интервал (МПИ) | 4 года для холодной воды, 4 года для горячей воды (требуется уточнение в паспорте) |
Ключевые преимущества счетчика Пульсар Т Г Ду200
- Универсальность применения: Учет холодной (до +30°C) и горячей воды (до +95°C).
- Высокая надежность и долговечность: Чугунный корпус, защищенный сухой счетный механизм и магнитная муфта.
- Точность измерений: Соответствие классу точности B в широком диапазоне расходов.
- Минимальные потери давления: Оптимизированная проточная часть конструкции.
- Удобство монтажа и обслуживания: Стандартные фланцы, четкая монтажная длина, визуальное считывание показаний.
- Полная комплектность: Прибор готов к установке, резиновые уплотнительные кольца для фланцев включены.
- Экономическая эффективность: Оптимальное решение для коммерческого учета без излишних функций, снижающее затраты на приобретение.
Рекомендации по установке и эксплуатации
Для обеспечения долгого срока службы и сохранения метрологических характеристик рекомендуется:
- Устанавливать счетчик на прямых горизонтальных участках трубопровода (циферблатом вверх).
- Соблюдать прямые участки до и после счетчика: не менее 5 Ду (1 метр) до прибора и не менее 3 Ду (0,6 метра) после прибора.
- Обязательно устанавливать перед счетчиком сетчатый фильтр грубой очистки (фланцевый или муфтовый).
- Монтировать прибор в доступном, защищенном от затопления и вибрации месте для удобства снятия показаний и обслуживания.
- При монтаже использовать только штатные уплотнительные кольца из комплекта поставки.
Турбинный водосчетчик Пульсар Т Г Ду200 — это надежный и точный прибор для организации узла коммерческого учета на вводе в здание или на распределительных магистралях, где требуются стабильность работы, простота обслуживания и соответствие требованиям нормативной документации.
