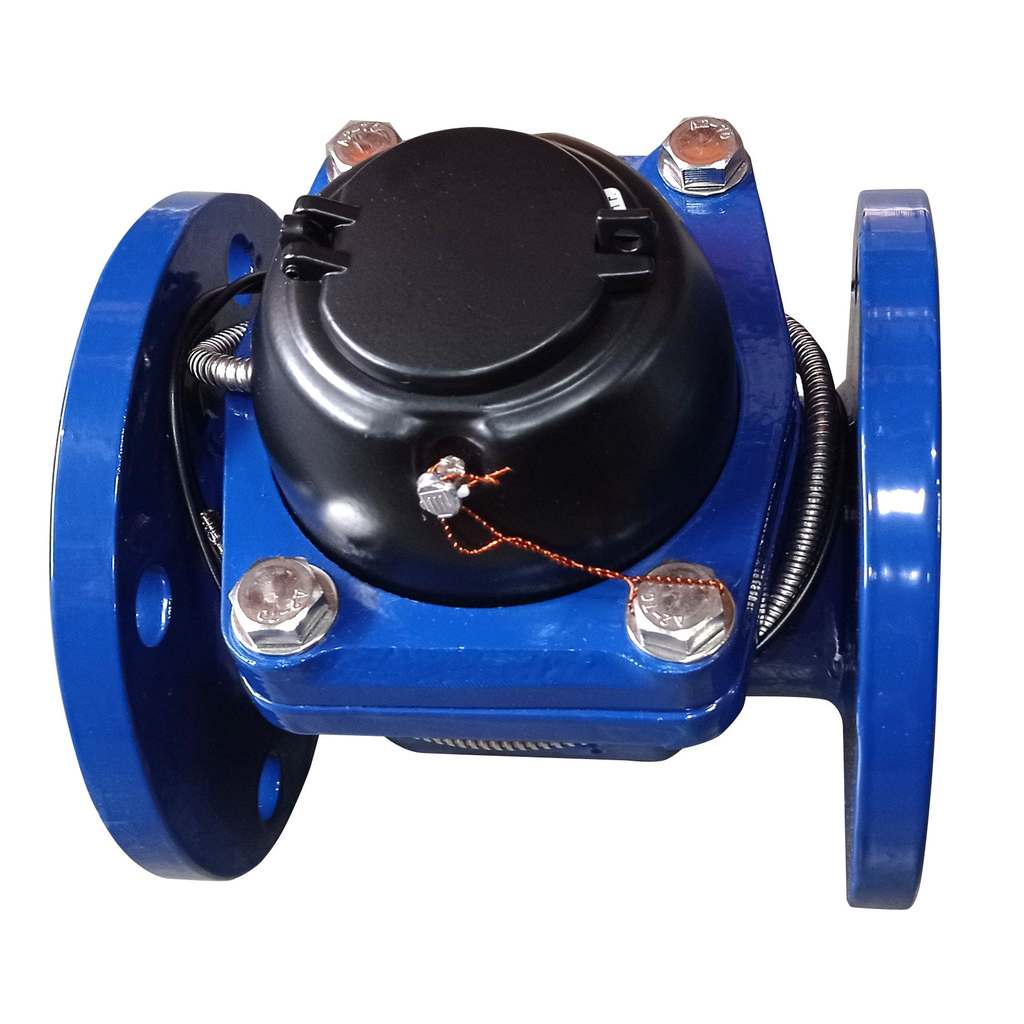

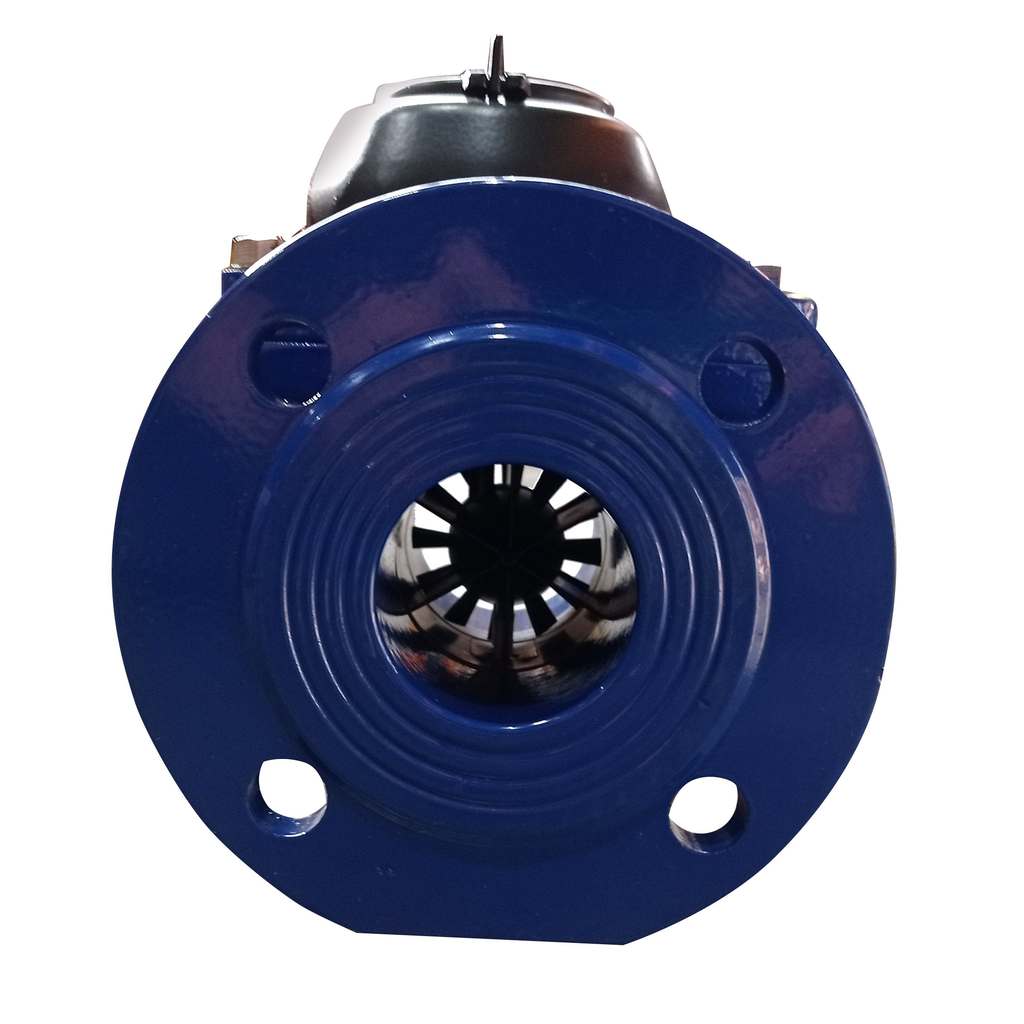

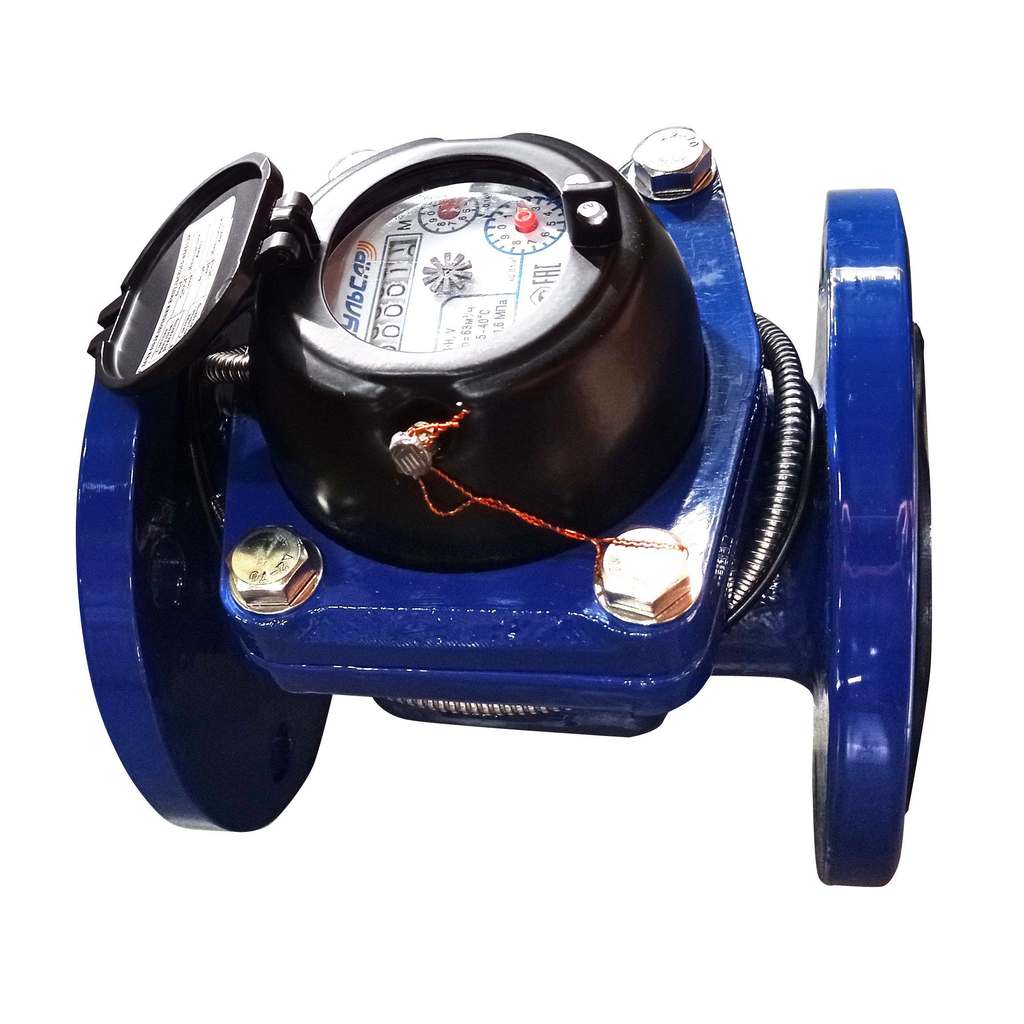

Счетчик воды универсальный турбинный Пульсар Г Ду50 Qn=40м³/час Тmax=95°С
Турбинный счетчик воды Пульсар Г Ду50 — это промышленный прибор учета, предназначенный для точного измерения объема потребления холодной и горячей воды (до +95°C) в коммерческих и коммунальных системах водоснабжения. Высокая пропускная способность (40 м³/ч) и надежная конструкция на базе чугунного корпуса делают его оптимальным решением для объектов с высоким и постоянным водопотреблением.
Область применения
Счетчик разработан для интеграции в узлы коммерческого учета (УКУ) на ответственных объектах:
- Центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты (ИТП) зданий.
- Системы водоснабжения промышленных предприятий, заводов, фабрик.
- Административно-офисные комплексы, бизнес-центры, торговые комплексы.
- Многоэтажные жилые дома с поквартирной разводкой от общего стояка.
- Объекты инфраструктуры: спортивные комплексы, бассейны, гостиницы.
Конструктивные особенности
Модель отличается прочностью и долговечностью. Основные элементы конструкции:
- Корпус: Изготовлен из чугуна, что обеспечивает высокую механическую прочность и устойчивость к коррозии в различных условиях эксплуатации.
- Измерительный механизм: Турбинный, с магнитной муфтой. Вращение турбины, вызванное потоком воды, бесконтактно передается на счетное устройство.
- Счетное устройство: Герметичное, с жидкокристаллическим дисплеем (ЖКИ) для визуального считывания показаний. Защищено от конденсата и влаги.
- Исполнение: Версия 1 (базовая), обеспечивающая высокий класс точности измерений.
- Монтажная длина (L): Стандартная 200 мм, что упрощает установку в типовые трубопроводные системы.
Детальные технические характеристики
| Артикул / Код производителя | 00233726, Н00003315 |
| Условный диаметр (Ду) | 50 мм |
| Номинальный расход (Qn) | 40 м³/час |
| Максимальная температура | +95 °C |
| Класс точности | «1» (соответствует ГОСТ Р 50601, Класс B по MID R160) |
| Степень защиты IP | IP68 (полная защита от пыли и длительного погружения в воду под давлением). Позволяет устанавливать счетчик в затопляемых колодцах. |
| Материал корпуса | Чугун |
| Интерфейс | Цифровой импульсный выход RS485. Позволяет подключать счетчик к системам автоматического сбора данных (АСКУЭ, АСТУЭ). |
| Комплектация | В комплект поставки входят резиновые уплотнительные кольца для фланцевого монтажа, что гарантирует герметичность соединения. |
| Межповерочный интервал (МПИ) | Для холодной воды — до 6 лет, для горячей воды — до 4 лет (требуется уточнение в паспорте конкретной партии). |
Ключевые преимущества
- Универсальность применения: Один прибор для учета холодной (от +5°C) и горячей воды (до +95°C).
- Промышленная надежность: Чугунный корпус и турбинная конструкция устойчивы к гидроударам и повышенным нагрузкам.
- Высокая точность на всем диапазоне расходов: Класс точности «1» гарантирует минимальную погрешность при коммерческом учете.
- Готовность к диспетчеризации: Наличие выхода RS485 обеспечивает легкую интеграцию в современные системы «умного» учета ресурсов.
- Экстремальная защита: Класс IP68 позволяет монтировать счетчик в местах с высокой влажностью и риском подтопления без риска выхода из строя.
Рекомендации по монтажу и эксплуатации
Счетчик предназначен для монтажа на горизонтальных участках трубопровода (циферблатом вверх) с соблюдением прямых участков до и после прибора, как указано в техническом паспорте. Обязательна установка сетчатого фильтра грубой очистки перед счетчиком для защиты турбины от механических примесей. Монтаж должен производиться с использованием комплектных резиновых прокладок на фланцевые соединения. Направление потока воды должно совпадать со стрелкой на корпусе прибора.
