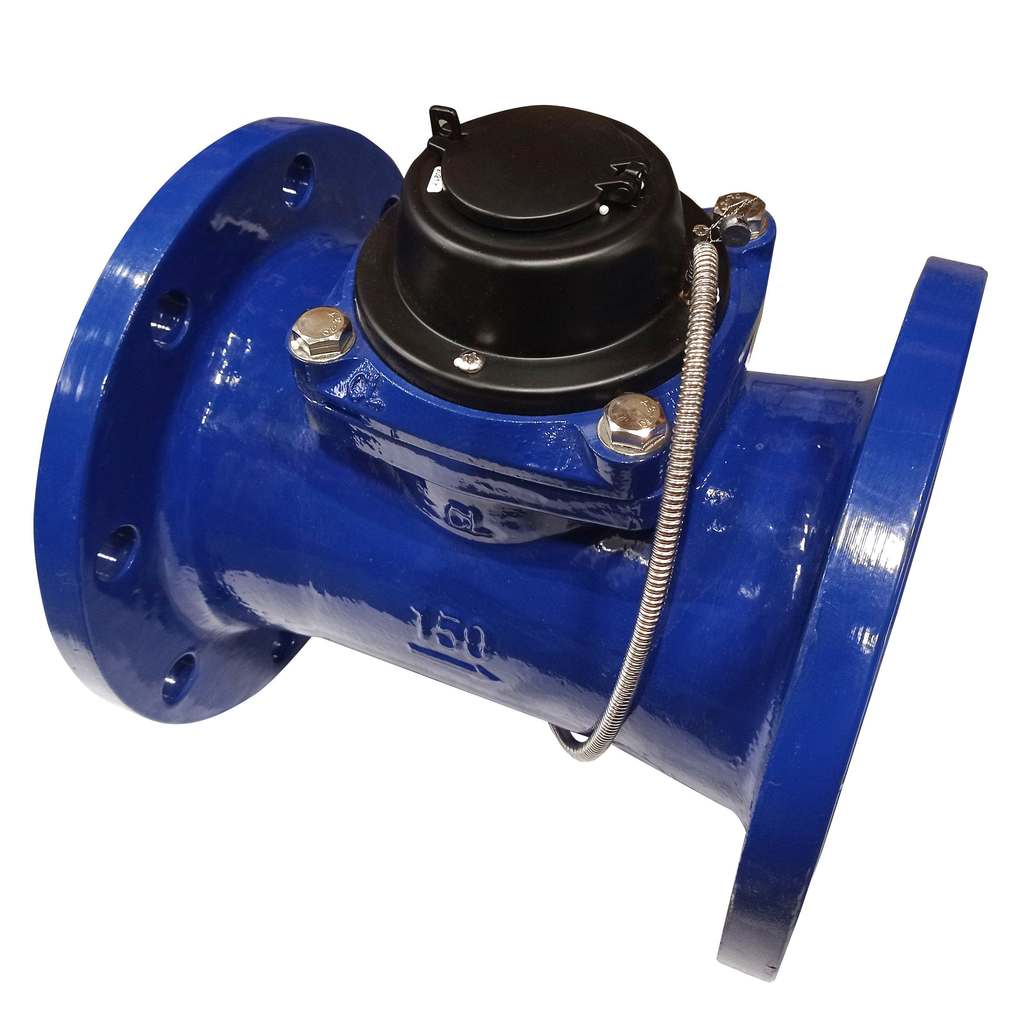

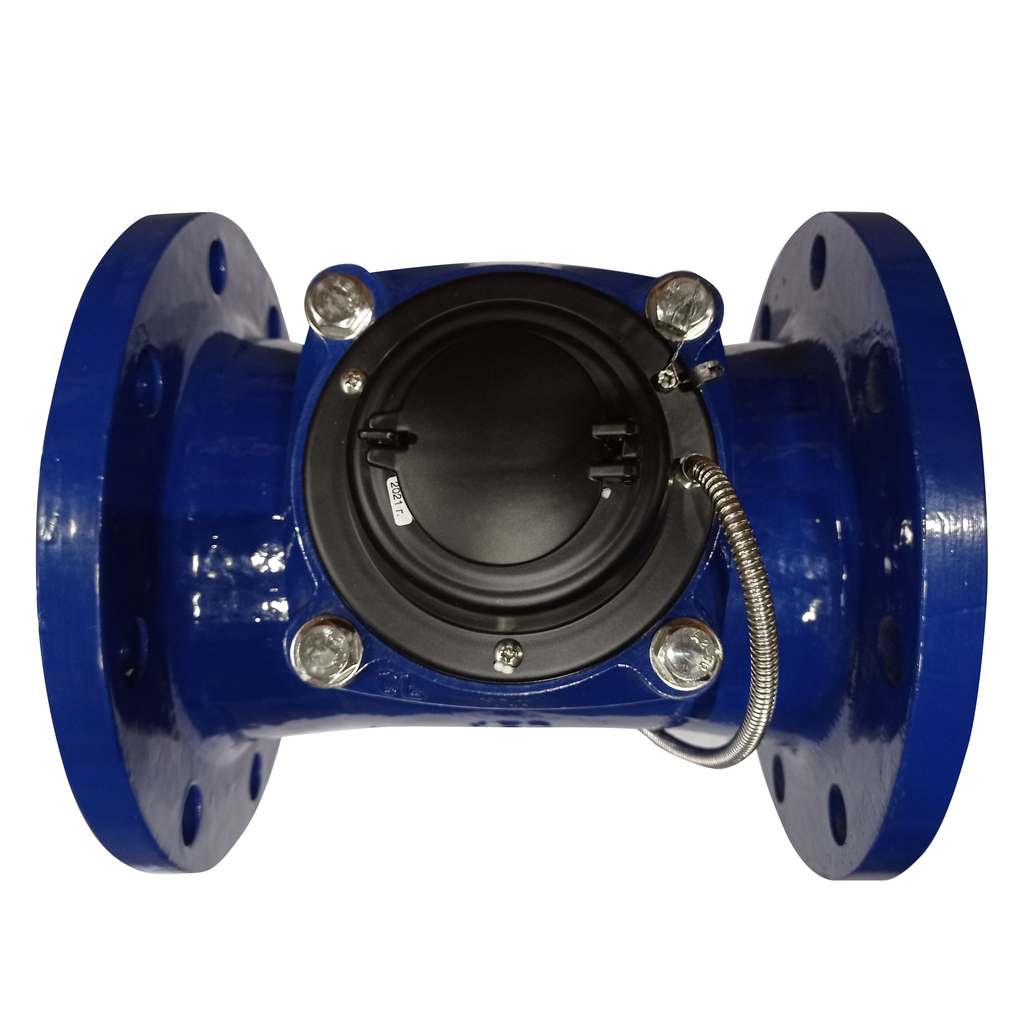

Счетчик холодной воды турбинный Пульсар Т Х Ду200 Qn=400м³/час Тmax=40°С
Высокопроизводительный турбинный счетчик для магистрального учета
Водосчетчик Пульсар Т Х Ду200 — это надежный прибор для точного коммерческого учета больших объемов холодной воды (до +40°C) в магистральных трубопроводах. Модель с номинальным расходом 400 м³/ч предназначена для объектов с высоким и стабильным водопотреблением. Исполнение 1 оснащено импульсным выходом для дистанционной передачи данных, что делает его идеальным для интеграции в системы АСКУЭ.
Конструкция и ключевые преимущества
Прибор сочетает в себе надежность турбинной конструкции и современные возможности дистанционного учета. Корпус и крышка из чугуна обеспечивают долговечность и устойчивость к нагрузкам.
- Импульсный выход с ценой импульса 1000 л/имп. Позволяет легко подключать счетчик к системам автоматического сбора данных (концентраторам, контроллерам, вычислителям) без дополнительных преобразователей. Каждый импульс соответствует 1 м³.
- Компактная монтажная длина (L=350 мм). Упрощает установку в существующие трубопроводы Ду200.

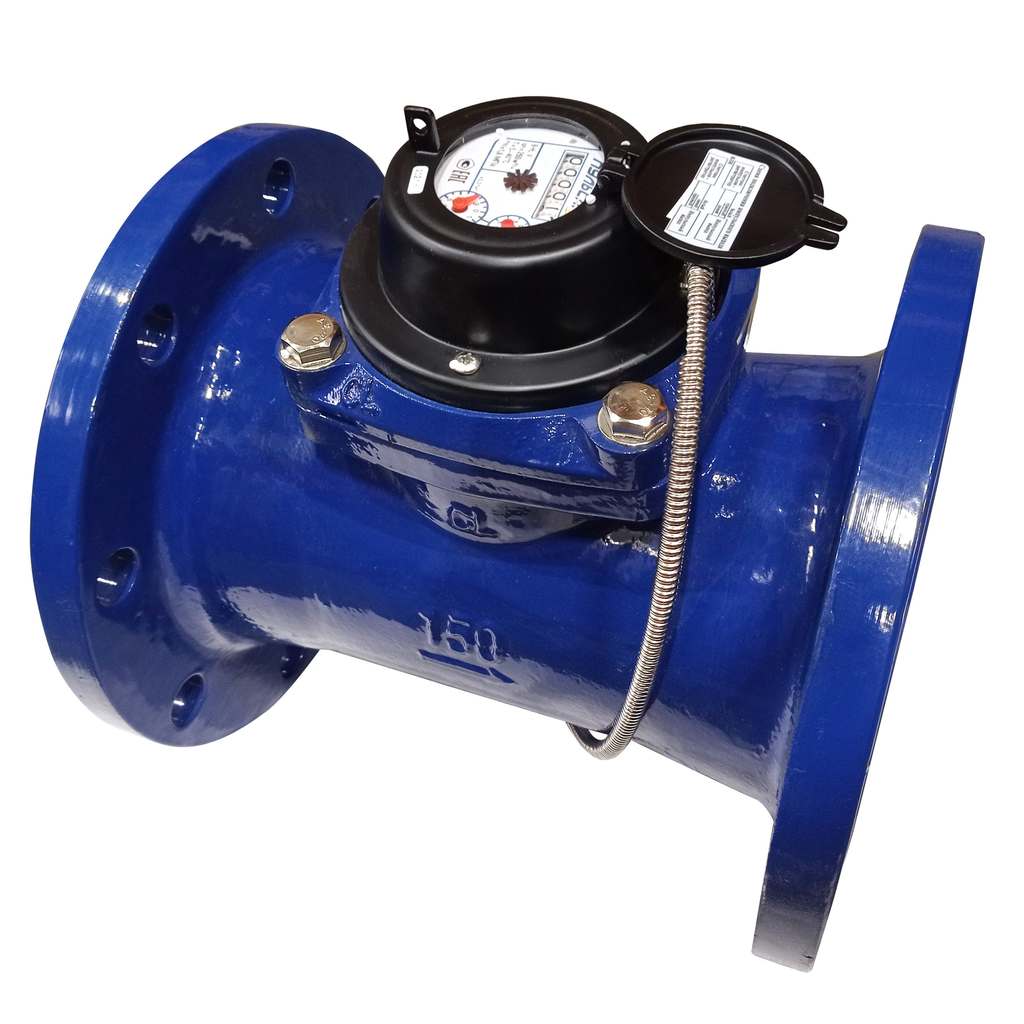

- Механическое счетное устройство. Обеспечивает визуальный контроль показаний независимо от электроники.
- Полная комплектация для монтажа. В набор входят необходимые резиновые уплотнительные кольца, что гарантирует герметичность соединения.
- Низкие потери давления. Турбинный механизм обеспечивает минимальное гидравлическое сопротивление.
Детальные технические характеристики
| Параметр | Значение |
|---|---|
| Артикул / Код производителя | 00233737 (Н00003867) |
| Диаметр условного прохода (Ду) | 200 мм |
| Номинальный расход (Qn) | 400 м³/час |
| Максимальная температура среды | +40 °C |
| Монтажная длина (L) | 350 мм |
| Тип выходного сигнала | Импульсный (исполнение 1) |
| Вес одного импульса | 1000 литров (1 м³) |
| Материал корпуса | Чугун |
| Материал крышки | Чугун |
| Комплектация | Резиновые уплотнительные кольца |
| Присоединение | Фланцевое |
| Класс точности | Класс B (по ГОСТ Р 50601) |
| Межповерочный интервал (МПИ) | 6 лет* |
* Межповерочный интервал указан для холодной воды. Актуальный МПИ уточняйте в паспорте конкретного экземпляра.
Область применения счетчика Пульсар Т Х Ду200
Данная модель предназначена для организации узлов коммерческого учета на объектах с высоким водопотреблением:
- Центральные вводы жилых микрорайонов, многоэтажных комплексов.
- Промышленные предприятия: цеха, производственные линии.
- Коммунальная инфраструктура: котельные, насосные станции, очистные сооружения.
- Крупные объекты социального и спортивного назначения: стадионы, аквапарки, торгово-развлекательные центры.
Принцип работы и интеграция в систему учета

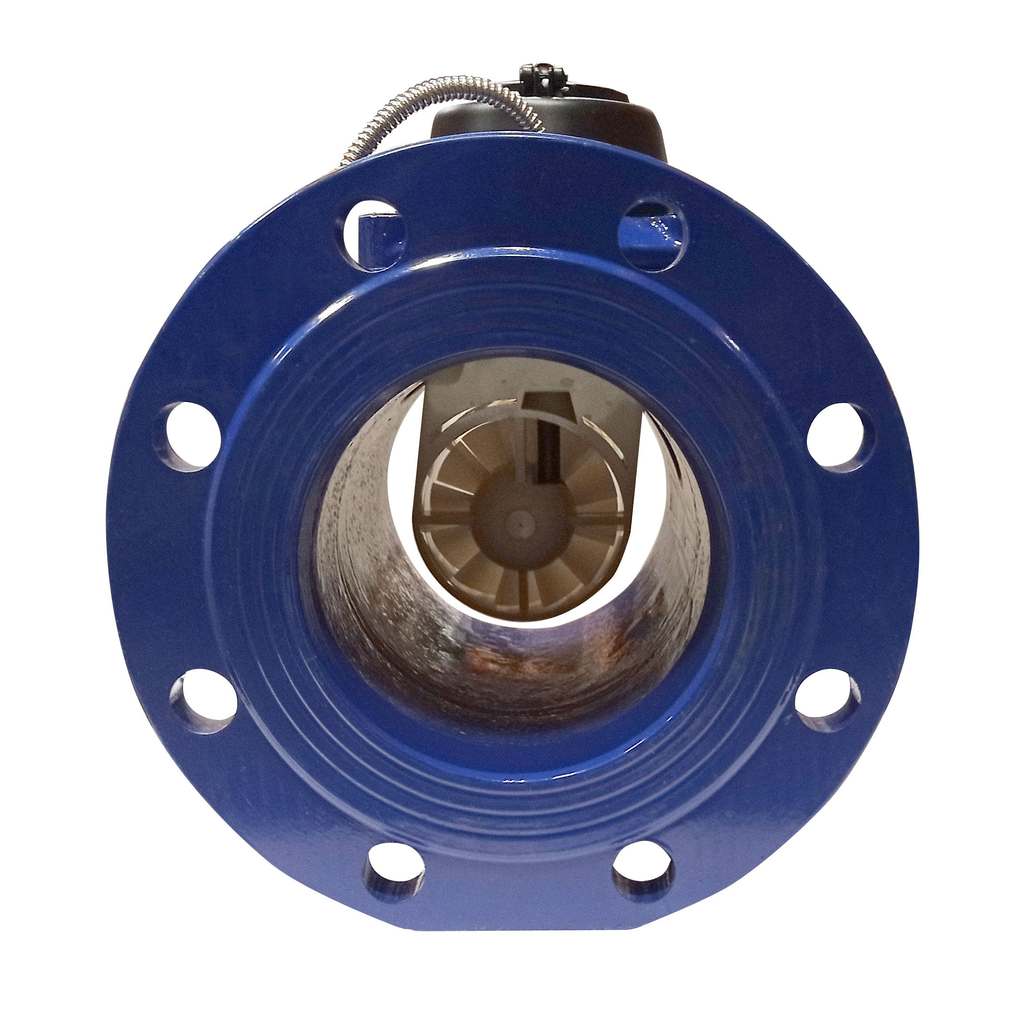

Поток воды, проходя через счетчик, вращает турбину. Вращение через магнитную муфту передается на механический счетный механизм для локального отображения объема. Параллельно, с помощью герконового датчика (сухой контакт), фиксируется каждый оборот, соответствующий 1000 литрам, и формируется электрический импульс. Этот сигнал по кабелю передается на внешние устройства:
- Концентраторы данных систем АСКУЭ.
- Контроллеры диспетчеризации (Овен, Siemens, Schneider Electric).
- Прямо на тепловычислители или многотарифные счетчики.
Такая конструкция обеспечивает двойной контроль: визуальный и дистанционный, повышая надежность и достоверность учета.
