Современный прибор учета для автоматизации

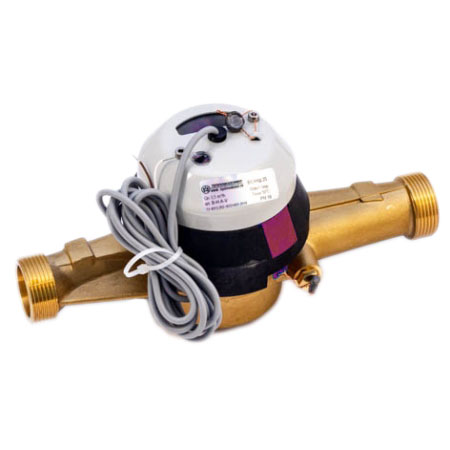

Водосчетчик ВСТН-25 от производителя «Тепловодомер» — это специализированный прибор для высокоточного коммерческого учета объема потребленной горячей воды в системах ХВС и ГВС. Ключевой особенностью модели является наличие импульсного выхода (геркон), что позволяет бесшовно интегрировать его в комплексные системы автоматизированного учета энергоресурсов (АСКУЭ), дистанционного сбора данных (ДСД) или «умного дома». Счетчик предназначен для эксплуатации в условиях повышенных температур и отвечает строгим требованиям для применения в жилищно-коммунальном хозяйстве, на промышленных и коммерческих объектах.

Детальные технические характеристики

Конструктивные и эксплуатационные преимущества

• Интеграция в АСКУЭ: Импульсный выход (геркон) формирует сигнал, пропорциональный единице объема (1 импульс = 10 литров), для прямого подключения к вычислителям, концентраторам или контроллерам.
• Повышенная термостойкость: Конструкция рассчитана на работу с теплоносителем температурой до +150°С, что превышает стандартные требования для ГВС и обеспечивает запас надежности.
• Прочный латунный корпус: Обеспечивает высокую коррозионную стойкость, механическую прочность и длительный срок службы в условиях систем коммунального водоснабжения.
• Защита от магнитного воздействия: Оснащен современной системой антимагнитной защиты, предотвращающей попытки внешнего вмешательства в работу измерительного механизма.
• Удобство считывания: Механическое счетное устройство с роликовыми цифровыми барабанами обеспечивает четкую и бесперебойную индикацию показаний.
• Длинный межповерочный интервал: МПИ в 6 лет для горячей воды снижает эксплуатационные расходы на обслуживание прибора.

Область применения и установка

Счетчик ВСТН-25 предназначен для установки в закрытых системах водоснабжения на объектах, где требуется не только локальный учет, но и передача данных для централизованного мониторинга:

• Многоквартирные жилые дома (в качестве индивидуального или общедомового прибора учета).
• Коммерческие и административные здания (офисы, торговые центры, гостиницы).
• Промышленные предприятия для учета воды в технологических процессах.
• Объекты ЖКХ, интегрированные в системы диспетчеризации.

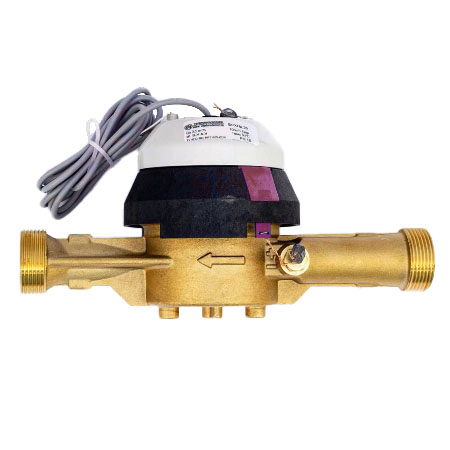

Важно: Монтаж должен выполняться на прямом участке трубопровода с соблюдением требований по направлению потока (указано стрелкой на корпусе). Рекомендуется установка фильтра грубой очистки перед счетчиком для защиты измерительной камеры.

Комплектация и документация

Прибор поставляется в полной заводской комплектации, готовой к установке и регистрации:

• Счетчик воды ВСТН-25 с импульсным выходом.
• Комплект присоединительных патрубков с гайками и уплотнительными прокладками.
• Паспорт изделия с заводским номером (№ 00048810 в примере), отметкой о первичной поверке и техническими характеристиками.
• Гарантийный талон.
