Описание
СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ
С УСТРОЙСТВОМ ТЕМПЕРАТУРНОЙ
КОМПЕНСАЦИИ ИЗМЕРЯЕМОГО ОБЪЕМА ГАЗА

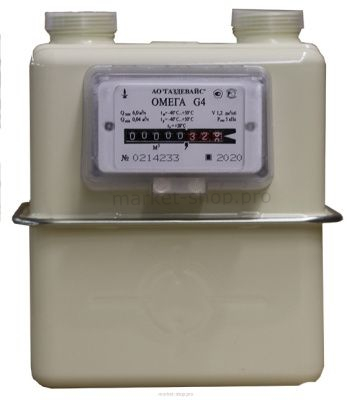

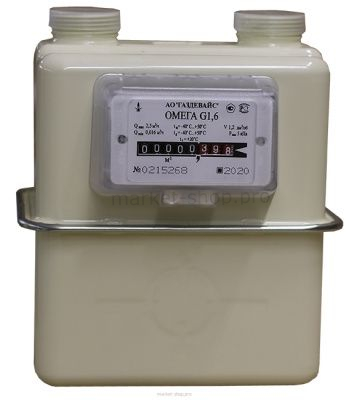

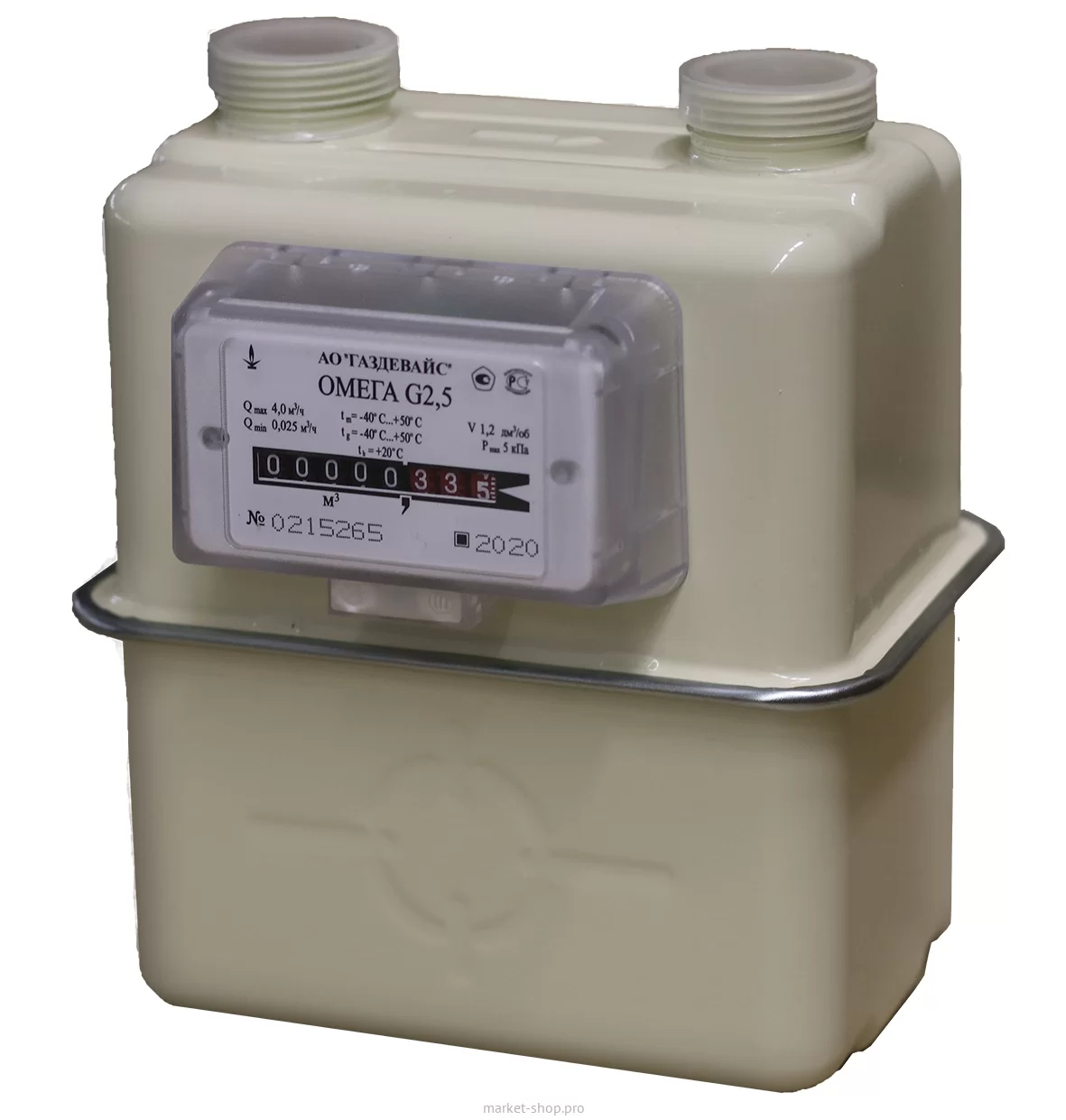

ОМЕГА (G1,6; G2,5; G4)
1. Газовые счетчики объемные диафрагменные ОМЕГА (G1,6; G2,5; G4) с механическим термокорректором предназначены для измерений прошедшего через них объёма газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к нормальным условиям по температуре +20 ºС по ГОСТ 2939.
2. С 2011 г. модифицированные счетчики газа ОМЕГА по дополнительному заказу могут поставляться с датчиками импульсовдля использования их в автоматизированной системе коммерческого учета газа.
3. Для удобства монтажа счетчики ОМЕГА выпускаются левостороннего исполнения — подача газа производится слева-направо, и правостороннего исполнения — подача газа производится справа-налево.
4. Дополнительно по заказу может поставляться:
- Адаптер
- Датчик импульсов
Сертификаты на счетчики газа ОМЕГА
Основные технические характеристики
Рабочий диапазон температур измеряемого газа, °C-40…+50
| Типоразмер счетчика | ОМЕГА G1,6 | ОМЕГА G2,5 | ОМЕГА G4 |
| Измеряемая среда |
природный газ по ГОСТ 5542, сжиженный газ по ГОСТ 20448 и другие не агрессивные газы | ||
| Минимальный расход Qmin, м3/ч | 0,016 | 0,025 | 0,04 |
| Номинальный расход Qnom, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный расход Qmax, м3/ч | 2,5 | 4 | 6 |
| Порог чувствительности, м3/ч, не более | 0,002Qnom | ||
|
Пределы допускаемой относительной погрешности измерения объема газа , приведенного к стандартным условиям по температуре плюс 20 °C, в диапазоне расходов, %: Qмин ≤ Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс |
±3,0 | ||
| Диапазон коррекции по температуре, °C | -20…+40 | ||
| Наибольшее избыточное рабочее давление, кПа | 5 | ||
| Падение давления на счетчике при Qmax, Па, не более | 200 | ||
| Диаметр резьбы штуцеров, дюйм | G1 ¼ — B; G1 — B; G¾ — B; G½ — B;М30х2 | ||
| Межцентровое расстояние между штуцерами, мм | 110 ±0,2 | ||
| Масса, кг, не более | 1,8 | ||
| Габаритные размеры счетчика (ВхШхГ), мм | 218х188х163 | ||
| Исполнение | левое/правое | ||
| Срок службы, лет, не менее | 20 | ||
| Межповерочный интервал, лет | 10 | ||
| Гарантийный срок эксплуатации, мес. | 24 | ||
