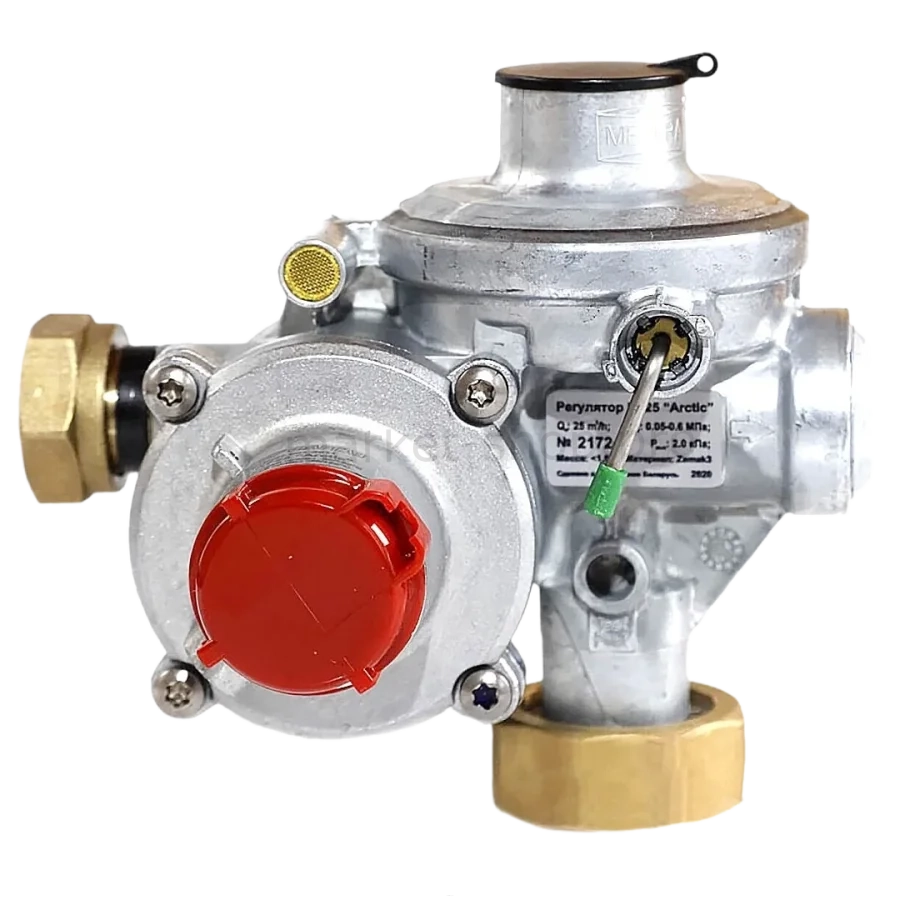

Регулятор Давления Газа RF Arctic 10 G (угловой)

Угловой регулятор давления RF Arctic 10 G — это специализированное решение для суровых климатических условий, разработанное для надежной и стабильной работы в составе бытовых газовых систем при температурах до -50 °C. Модель сочетает в себе компактную угловую конструкцию, облегчающую монтаж в ограниченном пространстве, и проверенные арктические технологии бренда RF Arctic.

Назначение и особенности

Угловой регулятор RF Arctic 10 G предназначен для редуцирования и автоматического поддержания постоянного выходного давления природного газа в системах газоснабжения индивидуальных жилых домов, коттеджей, модульных котельных и других объектов. Его ключевая особенность — сохранение полной функциональности и герметичности в условиях экстремально низких температур, характерных для северных и восточных регионов России.

Ключевые преимущества для работы на холоде

• Корпус из сплава ZAMAK: Обладает повышенной прочностью и минимальным коэффициентом теплового расширения по сравнению с алюминиевыми сплавами, что исключает риски протечек из-за температурных деформаций.
• Завальцованные соединения: Практически все элементы корпуса завальцованы, что обеспечивает максимальную герметичность и защиту от протечек под влиянием линейного теплового расширения.
• Морозостойкие материалы: В конструкции использованы специальные мембраны и уплотнительные элементы, сохраняющие эластичность и долговечность при длительном воздействии низких температур.
• Адаптированная механика: Увеличенные зазоры в трущихся парах в сочетании с низкотемпературной смазкой гарантируют работоспособность даже при возможном образовании конденсата и его намерзании внутри регулятора.
• Проверенная надежность: Технологии, примененные в регуляторе, подтверждены многолетней успешной эксплуатацией оборудования серии RF Arctic в Республике Саха (Якутия), Сибирском и Дальневосточном федеральных округах.

Комплексная система защиты

Регулятор RF Arctic 10 G (угловой) оснащен встроенными устройствами безопасности, обеспечивающими защиту газопровода и потребительского оборудования:

• Защита от падения давления на входе или выходе (функция UPSO).
• Защита от чрезмерного повышения давления на выходе при внезапном прекращении отбора газа (предохранительный сбросной клапан — ПСК).
• Защита от аварийного роста давления из-за неисправности регулятора (быстродействующий запорный клапан — ПЗК, срабатывающий при повышении давления OPSO).
• Защита от механических загрязнений и конденсата газа.

Технические характеристики и параметры

Область применения

Угловой регулятор RF Arctic 10 G идеально подходит для:

• Индивидуальных систем газоснабжения в районах Крайнего Севера, Сибири и Дальнего Востока.
• Оснащения газовых вводов в частные дома и коттеджи, где требуется компактное угловое решение.
• Модульных и контейнерных котельных, работающих в условиях низких температур.
• Объектов, где предъявляются повышенные требования к надежности и морозостойкости газового оборудования.

Вывод: Угловой регулятор давления газа RF Arctic 10 G — это оптимальный выбор для обеспечения безопасного и бесперебойного газоснабжения в холодном климате. Его конструкция, основанная на уникальных решениях для арктической эксплуатации, гарантирует долговечность, минимальные требования к обслуживанию и полную безопасность в течение всего срока службы.

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

1. Проверить, очищен ли газопровод от загрязнений и влаги,

2. Со входа и выхода регулятора удалить заглушки,

3. Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,

4. Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.

ЗАПУСК РЕГУЛЯТОРА

1.  Следует проверить, чтобы все газопотребляющие приборы были отключены;

2.  Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;

3.  Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;

4.  Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,

5.  После запуска регулятора медленно повернуть рычаг «A» до положения «O»,

6.  Отпустить рычаг «B». Регулятор в рабочем положении,

7.  Закрутить колпачок,

8.  После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.
