Радиомодуль базовый управляющий Watts WFH RF на 4 зоны для сервопривода 230B
Радиомодуль Watts WFH RF Master — это центральное интеллектуальное устройство для создания беспроводной системы управления отоплением в доме или квартире. Модуль предназначен для приема сигналов от радиотермостатов и точного управления сервоприводами на коллекторах теплых полов или радиаторных узлах, обеспечивая комфорт и энергоэффективность в четырех независимых зонах.
Ключевые особенности и преимущества
- Центр управления на 4 зоны: Является основным приемно-исполнительным блоком для подключения до четырех радиотермостатов Watts WFH или Milux, создавая гибкую и масштабируемую систему.
- Полный комплект для старта: В поставку входит основной модуль с реле управления циркуляционным насосом и радиоприемник-таймер с расширенным программированием.
- Гибкое программирование: Таймер обладает 9 предустановленными и 4 пользовательскими недельными программами, позволяя автоматизировать температурные режимы под ваш распорядок дня.
- Универсальное управление приводами: Поддерживает подключение как нормально закрытых (NC), так и нормально открытых (NO) сервоприводов. К каждой зоне можно подключить до двух приводов.
- Эффективная визуализация: Светодиодная индикация для каждой зоны мгновенно отображает текущий статус (включено/выключено), что упрощает контроль и диагностику.
- Мощный радиоканал: Стабильный прием сигнала на расстоянии до 100 метров на открытом пространстве, что гарантирует надежную работу через стены и перекрытия в типовых зданиях.
- Гибкая логика работы: Один термостат может управлять несколькими зонами одновременно, что идеально для больших помещений.
- Надежная конструкция: Степень защиты корпуса IP30 обеспечивает безопасную работу в условиях бытовых котельных и распределительных щитов.

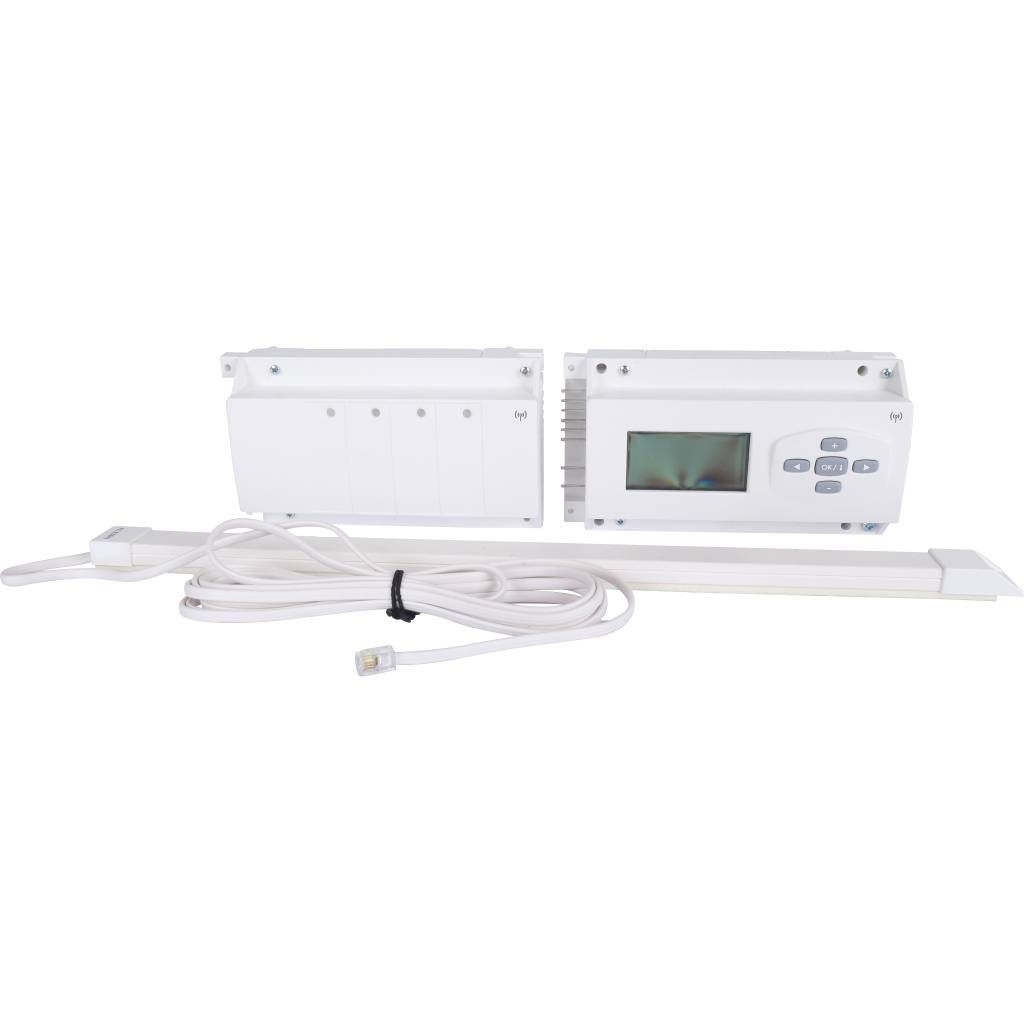

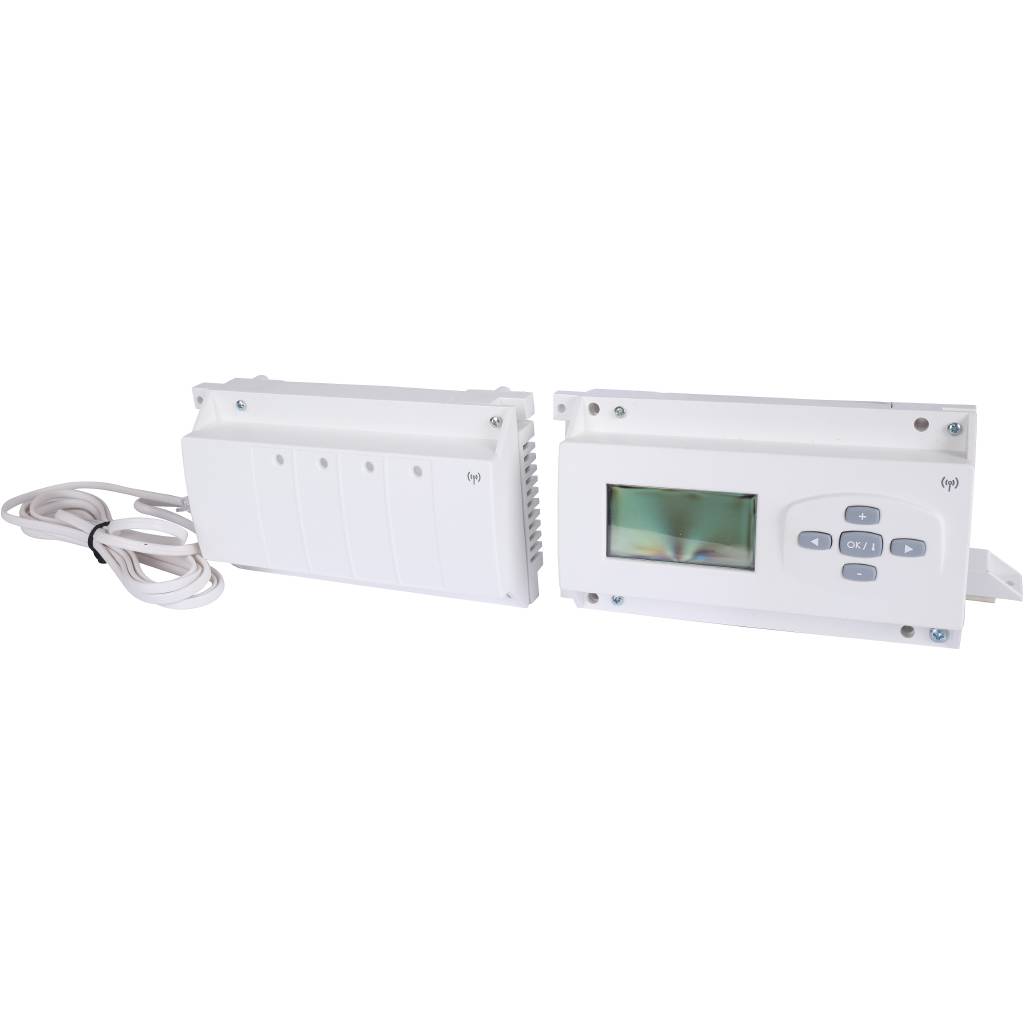

Комплектация

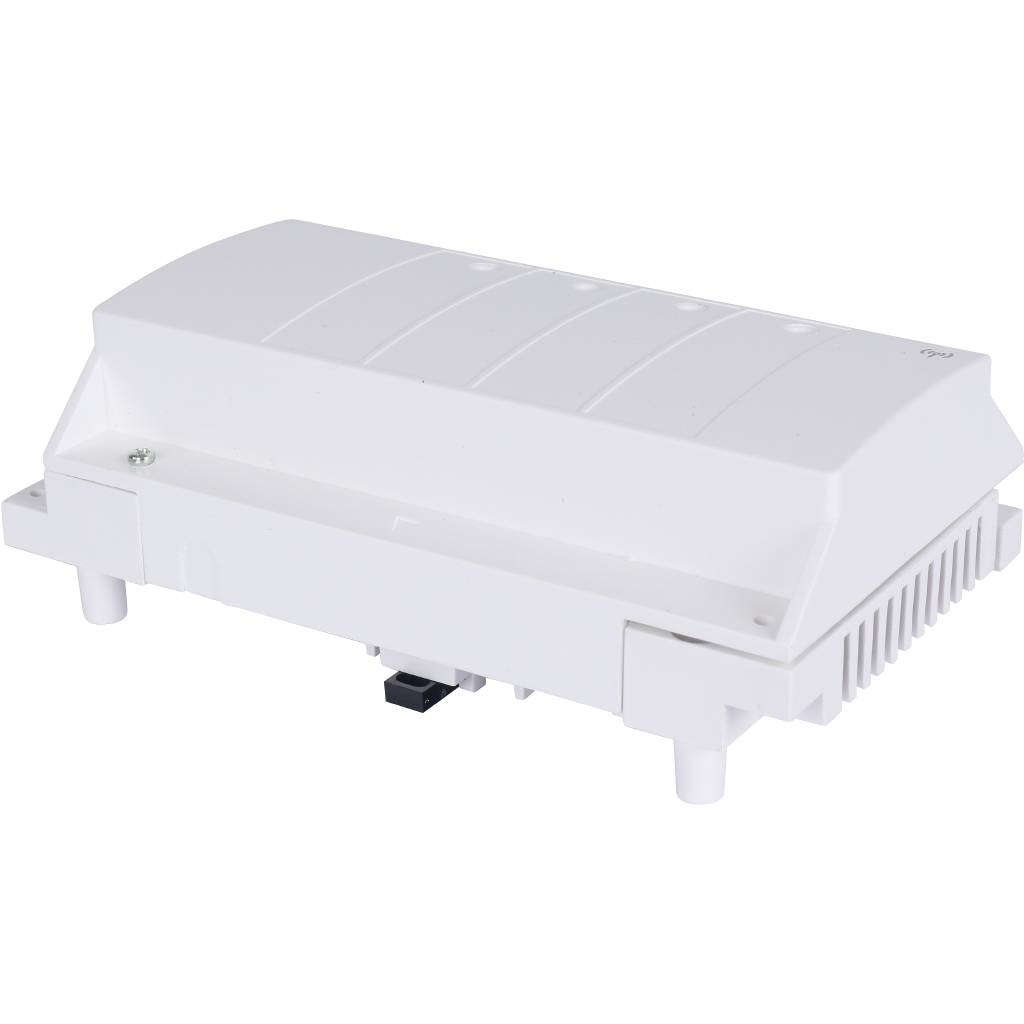

- Основной приемно-коммутационный модуль WFHC-RF MASTER на 4 зоны.

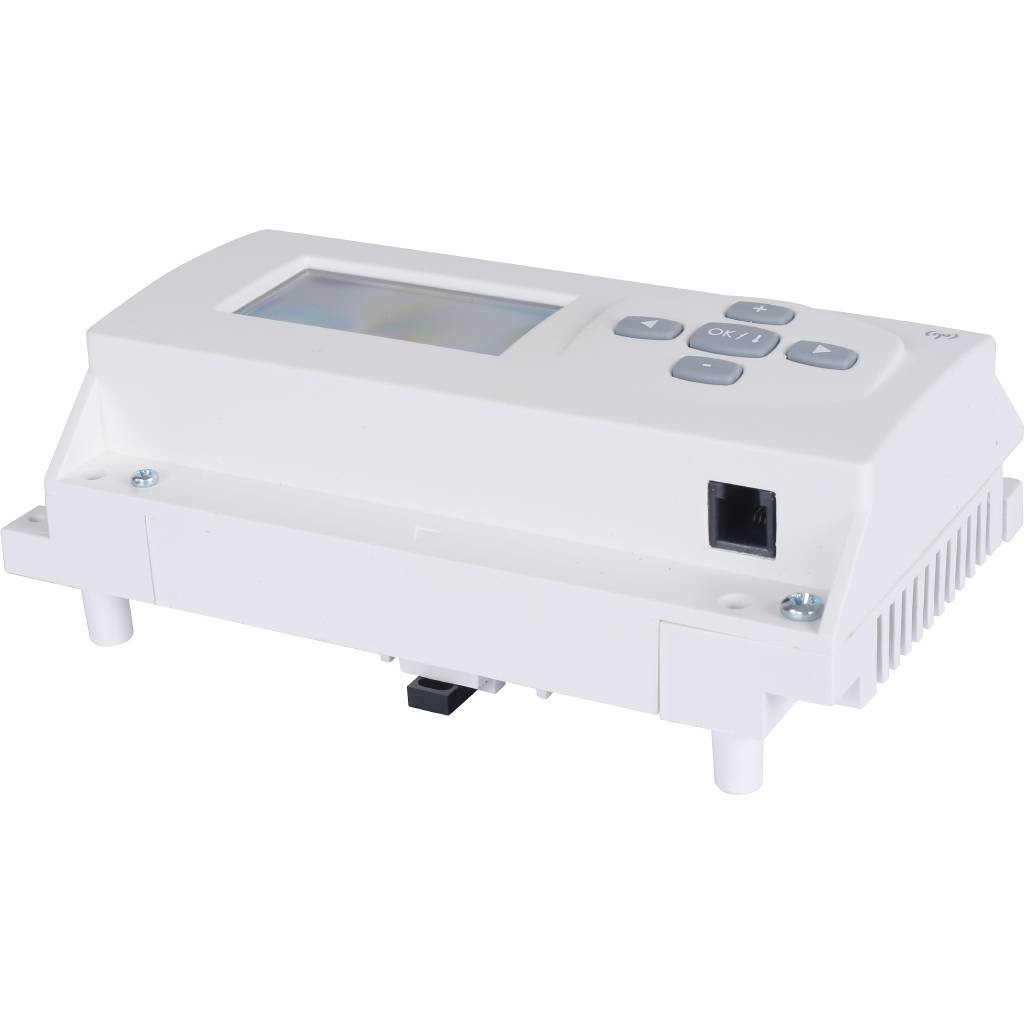

- Радиоприемник-таймер с дисплеем для программирования.
- Комплект для монтажа.
Принцип работы и применение
Модуль Watts WFH RF устанавливается в электрощит или рядом с коллектором. К его клеммам подключаются сервоприводы, циркуляционный насос и питание 230В. Радиотермостаты, установленные в комнатах, передают команды на модуль по радиоканалу. В зависимости от заданной программы или текущей температуры, модуль открывает или закрывает сервоприводы, регулируя поток теплоносителя в контурах. Встроенное реле автоматически включает/выключает насос при активации любой из зон, предотвращая работу насоса вхолостую и экономя электроэнергию.
Технические характеристики
| Напряжение питания | 230 В, 50 Гц |
| Количество управляемых зон | 4 |
| Максимальное количество приводов на зону | 2 |
| Тип поддерживаемых приводов | Нормально закрытые (NC) и нормально открытые (NO) |
| Радиус действия | До 100 м (на открытой местности) |
| Степень защиты (IP) | IP30 |
| Коммутация насоса | Встроенное реле (3 А, 230 В) |
| Программирование | 9 заводских + 4 пользовательские недельные программы |
| Индикация | Светодиодная по зонам |
| Совместимость | Радиотермостаты серий Watts WFH и Milux |
Область применения
Система идеально подходит для зонированного управления водяными теплыми полами, радиаторным отоплением или комбинированными системами в частных домах, коттеджах, квартирах с автономным отоплением и коммерческих помещениях. Это готовое решение для модернизации существующей системы или организации управления в новом проекте.
Радиомодуль Watts WFH RF Master — это надежный «мозг» для вашей системы отопления, который обеспечивает точный климат-контроль, снижает энергозатраты и создает оптимальный тепловой комфорт в каждом помещении.
