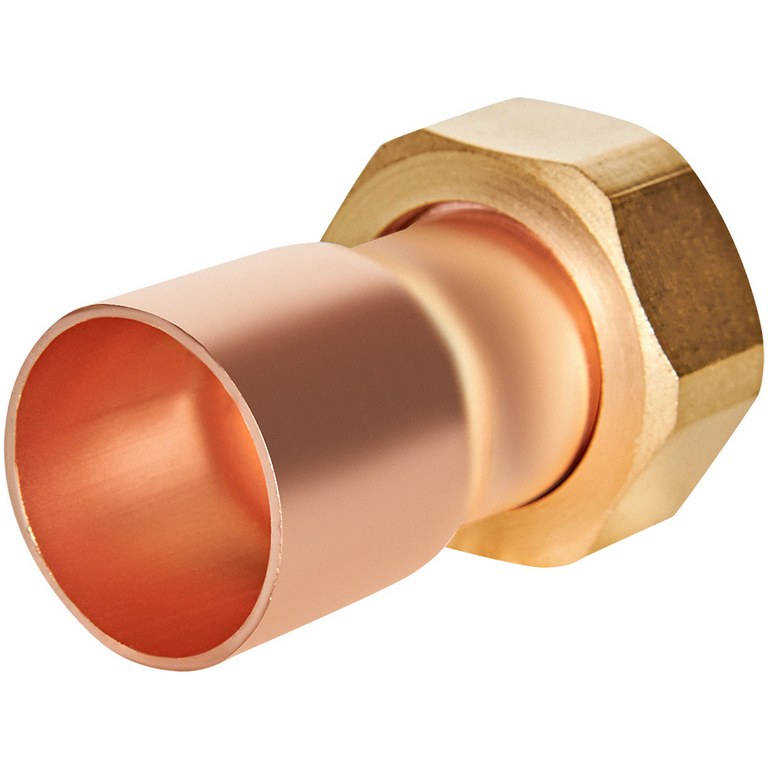

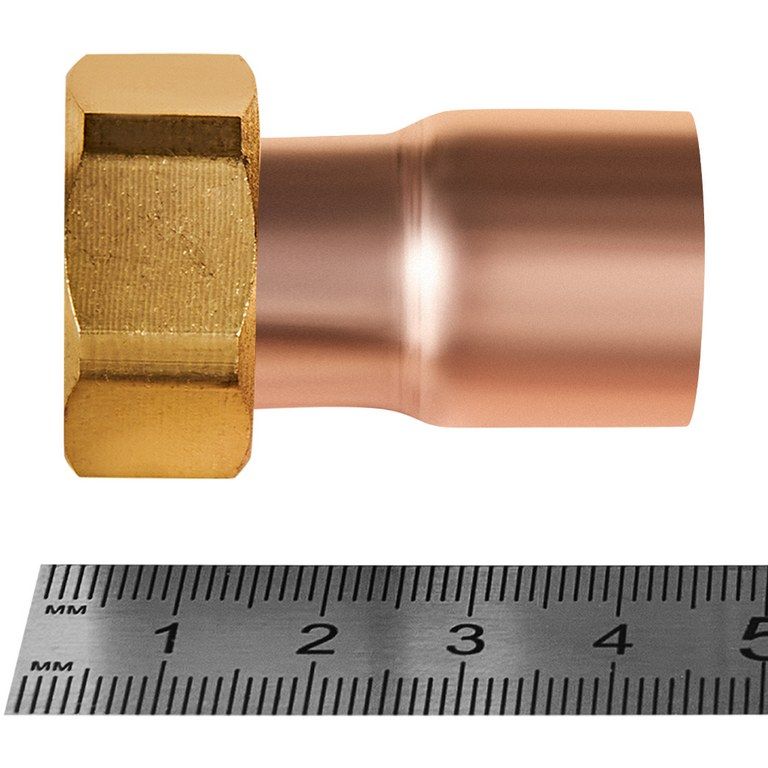

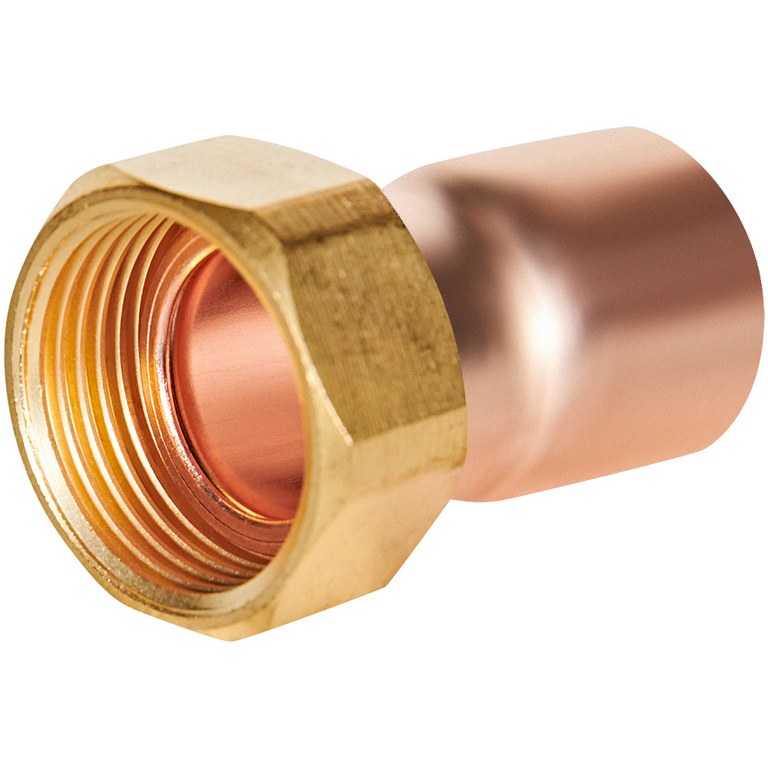

Переход JINTIAN ВП-ВР 22x3/4" с накидной гайкой (медь, под пайку) JT-153592234
Переходник JINTIAN JT-153592234 — это высококачественный соединительный элемент из меди, предназначенный для надежного монтажа трубопроводов различного назначения. Он обеспечивает герметичный переход с трубы диаметром 22 мм на резьбовое соединение 3/4 дюйма, что делает его незаменимым при подключении сантехнического оборудования, радиаторов отопления или при переходе между разными типами соединений в системе.
Ключевые особенности и преимущества
- Материал: Латунь CW617N (корпус, накидная гайка) / Медь (паечный штуцер). Сочетание материалов обеспечивает коррозионную стойкость, долговечность и отличную теплопроводность.
- Тип соединений: Комбинированный переход «Внутренняя резьба – Под пайку» (ВР-ВП). С одной стороны — внутренняя резьба 3/4", с другой — штуцер под капиллярную пайку для медной трубы 22 мм.
- Накидная гайка (сгон): Позволяет легко и быстро производить монтаж и демонтаж соединения без вращения самого фитинга или трубы, что особенно удобно в стесненных условиях.
- Высокая герметичность: Пайка обеспечивает монолитное и абсолютно герметичное соединение с медной трубой, а резьбовой узел с уплотнением — надежное подключение к оборудованию.
- Сфера применения: Идеально подходит для систем питьевого водоснабжения, отопления (включая радиаторную разводку), газоснабжения и других инженерных систем, где предъявляются высокие требования к надежности.
- Рабочие параметры: Рассчитан на работу в широком диапазоне температур и давлений, характерных для бытовых и коммерческих систем.
Конструкция и назначение
Переход JT-153592234 состоит из латунного корпуса с внутренней резьбой, на которую накручивается накидная гайка (сгон), и медного патрубка для пайки. Такая конструкция решает частую задачу на объекте: подключить стационарно установленную медную трубу к крану, счетчику, смесителю или другому устройству, имеющему резьбовой выход. Накидная гайка значительно упрощает этот процесс.
Технические характеристики
| Артикул производителя | JT-153592234 |
| Присоединительный размер (пайка) | 22 мм (для медной трубы) |
| Присоединительный размер (резьба) | 3/4" (внутренняя) |
| Тип резьбы | Внутренняя цилиндрическая (G) |
| Тип соединения | Резьба / Под пайку |
| Материал корпуса | Латунь |
| Материал штуцера | Медь |
| Основное применение | Водоснабжение, отопление |
Инструкция по монтажу
- Подготовка: Убедитесь, что резьба на подключаемом устройстве чистая. Зачистите конец медной трубы от оксидной пленки с помощью специальной щетки или абразивной губки.
- Пайка: Нанесите флюс для пайки меди на зачищенный конец трубы и внутрь раструба фитинга. Вставьте трубу в фитинг до упора. Равномерно прогрейте соединение газовой горелкой и введите припой в зазор. Дайте соединению остыть естественным путем.
- Резьбовое соединение: На резьбу подключаемого устройства намотате уплотнительный материал (ленту ФУМ, нить Tangit Unilok и т.д.). Накрутите переходник с помощью накидной гайки, затягивая ключом с умеренным усилием, чтобы не сорвать резьбу.
Использование качественных фитингов JINTIAN — это гарантия долговечности и бесперебойной работы вашей инженерной системы. Переход JT-153592234 сочетает в себе проверенные технологии, надежные материалы и удобство монтажа.
