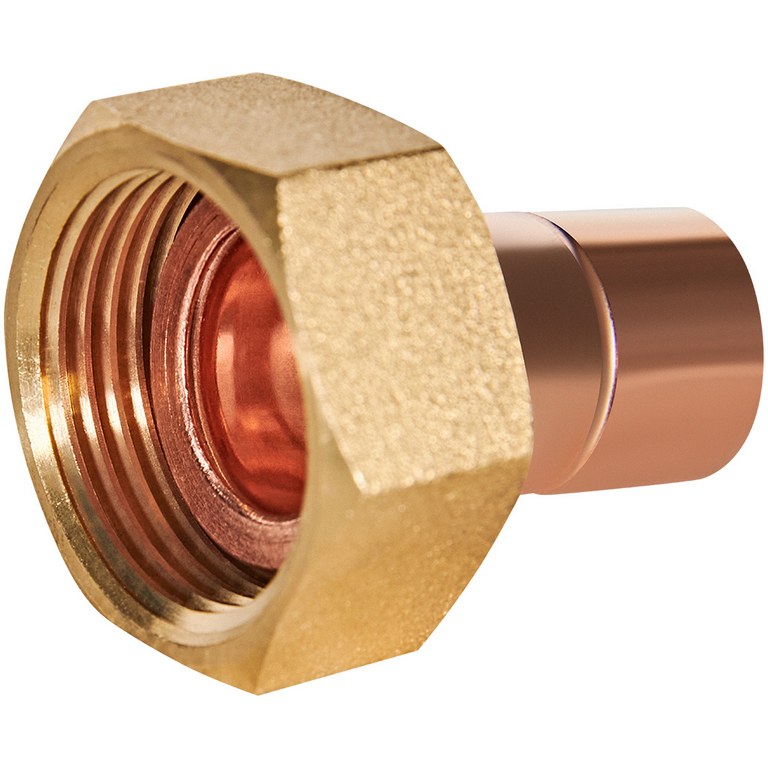

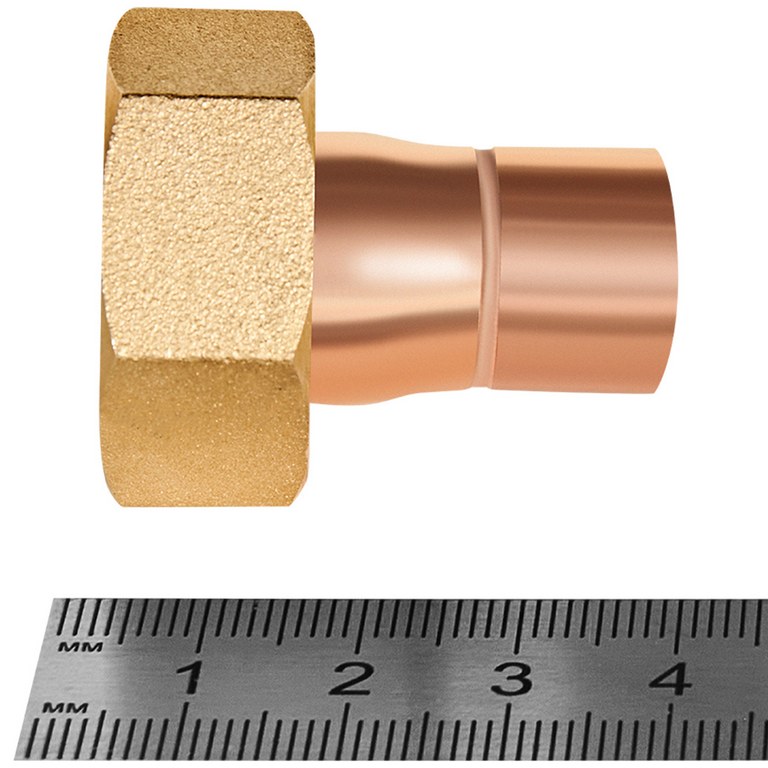

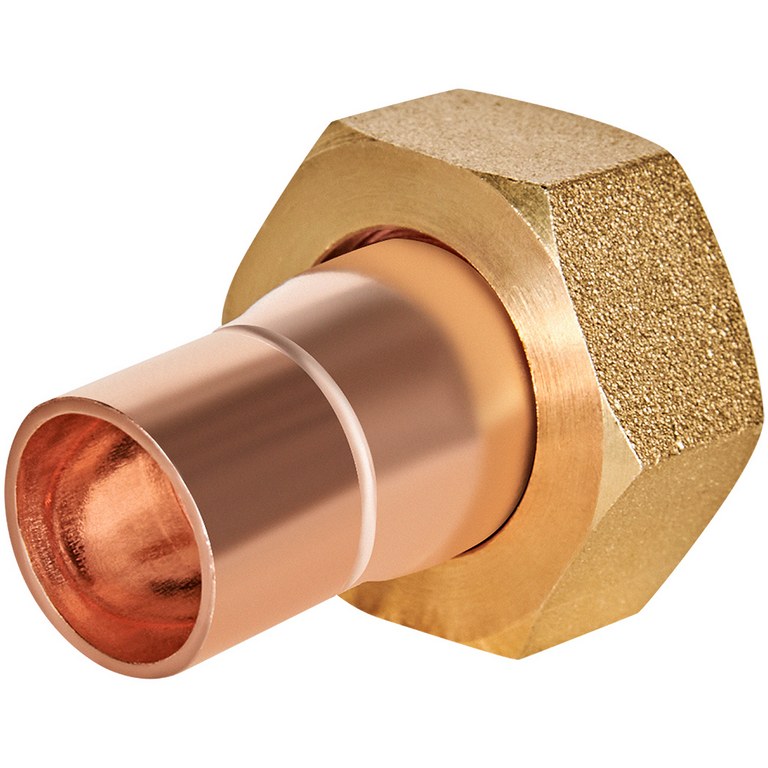

Переход JINTIAN ВП-ВР 15x3/4" с накидной гайкой (под пайку) JT-153591534
Переходник JINTIAN JT-153591534 — это высококачественный латунный фитинг, предназначенный для надежного и долговечного соединения медных труб в системах водоснабжения, отопления и других инженерных коммуникациях. Изделие сочетает в себе два типа соединений: пайку с одной стороны и резьбовое соединение с накидной гайкой (американку) — с другой, что обеспечивает максимальную универсальность и удобство монтажа.
Основные характеристики и преимущества
- Тип фитинга: Переход с внутренней резьбы на пайку (ВП-ВР).
- Материал корпуса: Латунь CW617N, никелированная. Никелевое покрытие обеспечивает повышенную коррозионную стойкость и придает изделию эстетичный внешний вид.
- Материал накидной гайки и штуцера: Латунь.
- Уплотнительное кольцо: EPDM (этиленпропиленовый каучук), устойчивое к высоким температурам и износу.
- Присоединительные размеры:
- Сторона под пайку: 15 мм (наружный диаметр медной трубы).
- Сторона с резьбой: Внутренняя резьба (ВР) 3/4" (дюйма).
- Тип соединения: Комбинированный (пайка + резьба с накидной гайкой).
- Рабочая среда: Вода, пар, теплоносители (в пределах допустимых температур и давлений).
- Рабочее давление (PN): До 16 бар.
- Рабочая температура: До +110°C.
- Стандарт: Изготовлен в соответствии с современными стандартами качества.
Конструктивные особенности
Фитинг состоит из литого латунного корпуса, на одной стороне которого находится патрубок под капиллярную пайку с медной трубой 15 мм. На другой стороне расположена внутренняя резьба 3/4", которая герметично соединяется с внешней резьбой ответной детали (крана, другого фитинга) с помощью накидной гайки. Использование накидной гайки ("американки") позволяет создавать разъемное соединение в труднодоступных местах, что значительно упрощает монтаж, демонтаж и последующее обслуживание системы без необходимости вращения самого фитинга или труб.
Область применения
Переходник JINTIAN JT-153591534 идеально подходит для монтажа и ремонта следующих систем:
- Системы горячего и холодного водоснабжения (ХВС и ГВС).
- Системы отопления (радиаторные, теплые полы).
- Подключение сантехнических приборов (смесителей, водонагревателей, счетчиков воды) к медным трубопроводам.
- Создание переходов между медными трубами и оборудованием с резьбовыми выходами.
Инструкция по монтажу (сторона под пайку)
- Очистите и обезжирьте наружную поверхность медной трубы и внутреннюю поверхность патрубка фитинга.
- Нанесите флюс для пайки меди на оба соединяемых участка.
- Вставьте трубу в фитинг до упора.
- Равномерно прогрейте соединение газовой горелкой и введите припой в зазор между трубой и фитингом.
- Дайте соединению остыть естественным путем, после чего удалите остатки флюса.
Инструкция по монтажу (резьбовая сторона с накидной гайкой)
- На внешнюю резьбу ответной детали намотайте уплотнительный материал (лен, нить Tangit Unilok и т.п.).
- Накрутите накидную гайку фитинга на подготовленную резьбу.
- Затяните гайку гаечным ключом до получения герметичного соединения. Избегайте чрезмерных усилий во избежание повреждения резьбы или уплотнительного кольца.
Почему стоит выбрать переход JINTIAN JT-153591534?
- Надежность: Цельнолитой корпус из качественной латуни гарантирует прочность и отсутствие скрытых дефектов.
- Удобство монтажа: Комбинация пайки и разъемного соединения экономит время и силы при установке.
- Долговечность: Никелирование и коррозионностойкие материалы обеспечивают длительный срок службы даже в агрессивных средах.
- Герметичность: Точная резьба и качественное уплотнительное кольцо EPDM гарантируют герметичность соединения на всем периоде эксплуатации.
- Универсальность: Является незаменимым элементом для современных инженерных решений, где требуется переход между медным трубопроводом и стандартной резьбовой арматурой.
Артикул: JT-153591534
Бренд: JINTIAN
