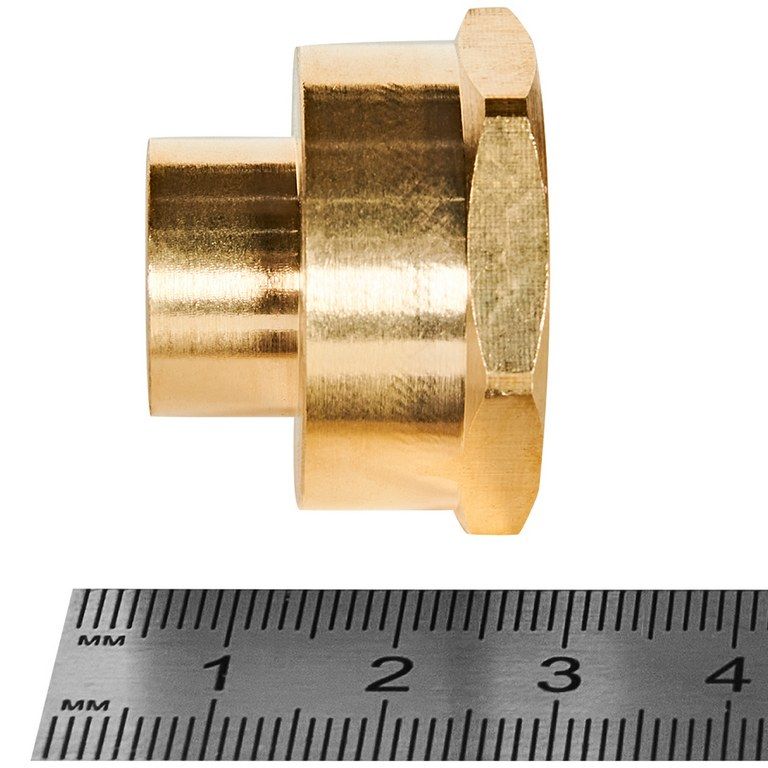

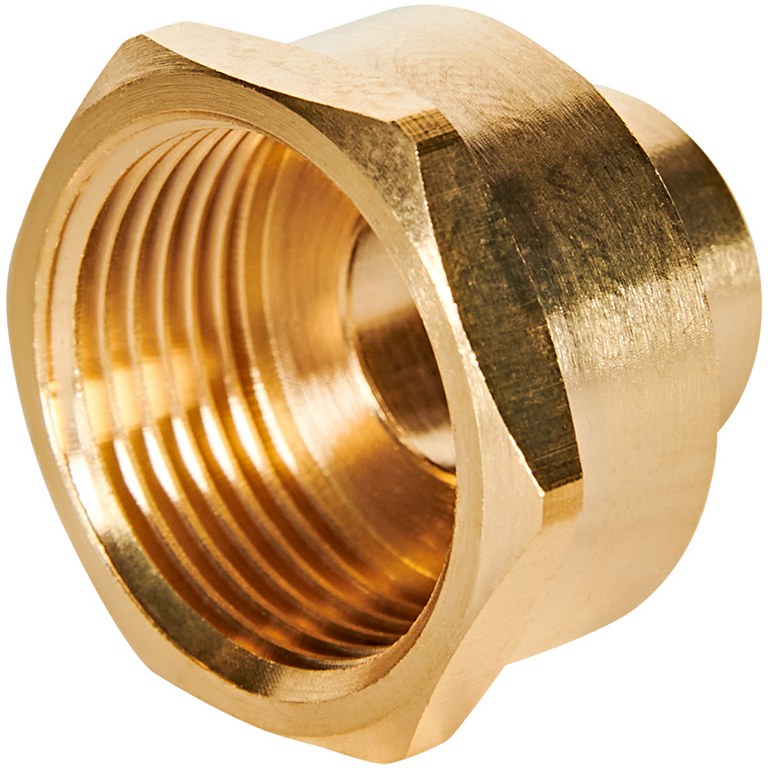

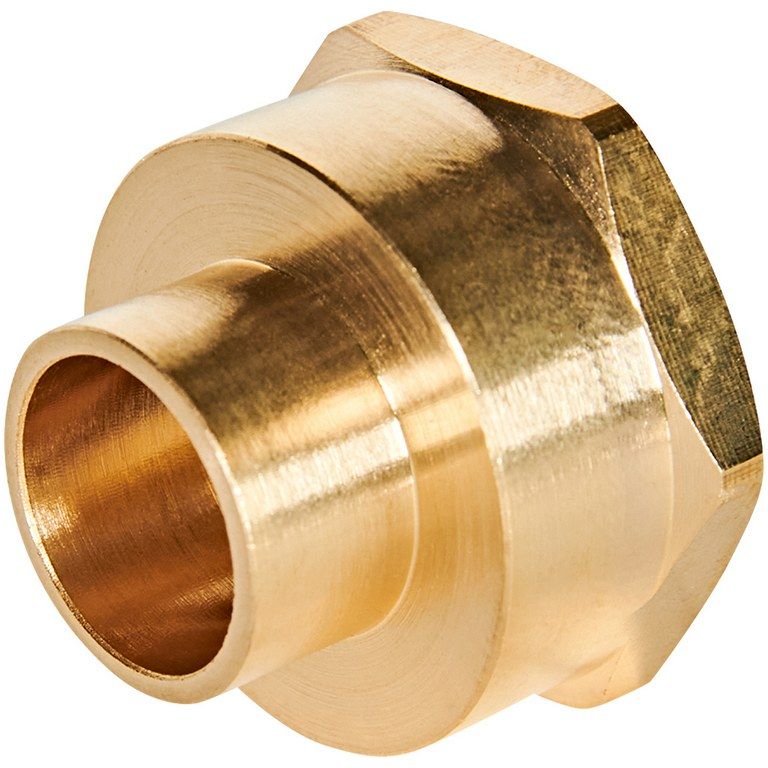

Переход латунный JINTIAN ВП-ВР 15x3/4" под пайку JT-142701534
Переходник JINTIAN JT-142701534 — это высококачественный латунный фитинг, предназначенный для надежного и долговечного соединения труб разного диаметра в ответственных инженерных системах. Изделие обеспечивает переход с внешней резьбы 3/4" на трубу 15 мм под пайку.
Назначение и область применения
Фитинг используется для монтажа трубопроводов холодного и горячего водоснабжения, а также систем отопления в жилых, коммерческих и промышленных зданиях. Он идеально подходит для соединения оборудования с резьбовым выходом (например, счетчиков, коллекторов, котлов) с медными или полимерными трубами диаметром 15 мм, монтируемыми методом капиллярной пайки.
Конструктивные особенности и преимущества
- Материал: Изготовлен из качественной латуни марки CW617N. Материал обеспечивает высокую коррозионную стойкость, механическую прочность и длительный срок службы.
- Тип соединений: Комбинированный фитинг. С одной стороны — наружная резьба (ВР) 3/4" для присоединения к резьбовому порту. С другой стороны — гильза под пайку (ВП) для трубы 15 мм.
- Пайка: Раструб под пайку имеет оптимальную глубину и геометрию, что гарантирует легкий монтаж и формирование прочного, герметичного соединения с медной трубой.
- Резьба: Наружная резьба выполнена с высокой точностью, имеет четкий и ровный профиль. Для удобства монтажа и защиты от свищей рекомендуется использовать уплотнительные материалы (лен, пасту, нить).
- Покрытие: Фитинг имеет никелированное или хромированное покрытие (в зависимости от поставки), которое обеспечивает привлекательный внешний вид и дополнительную защиту от внешних воздействий.
- Стандарты: Производство соответствует современным отраслевым стандартам качества.
Технические характеристики
| Артикул производителя | JT-142701534 |
| Присоединительный размер 1 | Наружная резьба (ВР) 3/4" |
| Присоединительный размер 2 | Под пайку на трубу 15 мм |
| Материал корпуса | Латунь |
| Рабочая среда | Вода, теплоноситель |
| Макс. рабочее давление | До 10 бар (1 МПа) |
| Макс. рабочая температура | До +110°C |
Инструкция по монтажу (пайка)
- Обеспечьте чистоту и сухость соединяемых поверхностей.
- Зачистите конец медной трубы до чистого металла с помощью специального ершика или наждачной шкурки.
- Нанесите флюс для пайки меди на зачищенную часть трубы и внутреннюю поверхность раструба фитинга.
- Вставьте трубу в фитинг до упора.
- Равномерно прогрейте соединение газовой горелкой, после чего приложите припой к зазору между трубой и фитингом. Расплавленный припой должен равномерно заполнить весь зазор.
- Дайте соединению полностью остыть естественным образом, после чего удалите остатки флюса влажной тканью.
Важно: Для резьбового соединения используйте уплотнение. Не допускается перегрев фитинга при пайке, так как это может повредить уплотнительные материалы на резьбовой стороне (если они уже нанесены).
Комплектация и гарантия
Фитинг поставляется индивидуально. Гарантийный срок эксплуатации — 5 лет при соблюдении условий монтажа и эксплуатации в рекомендованных средах.
