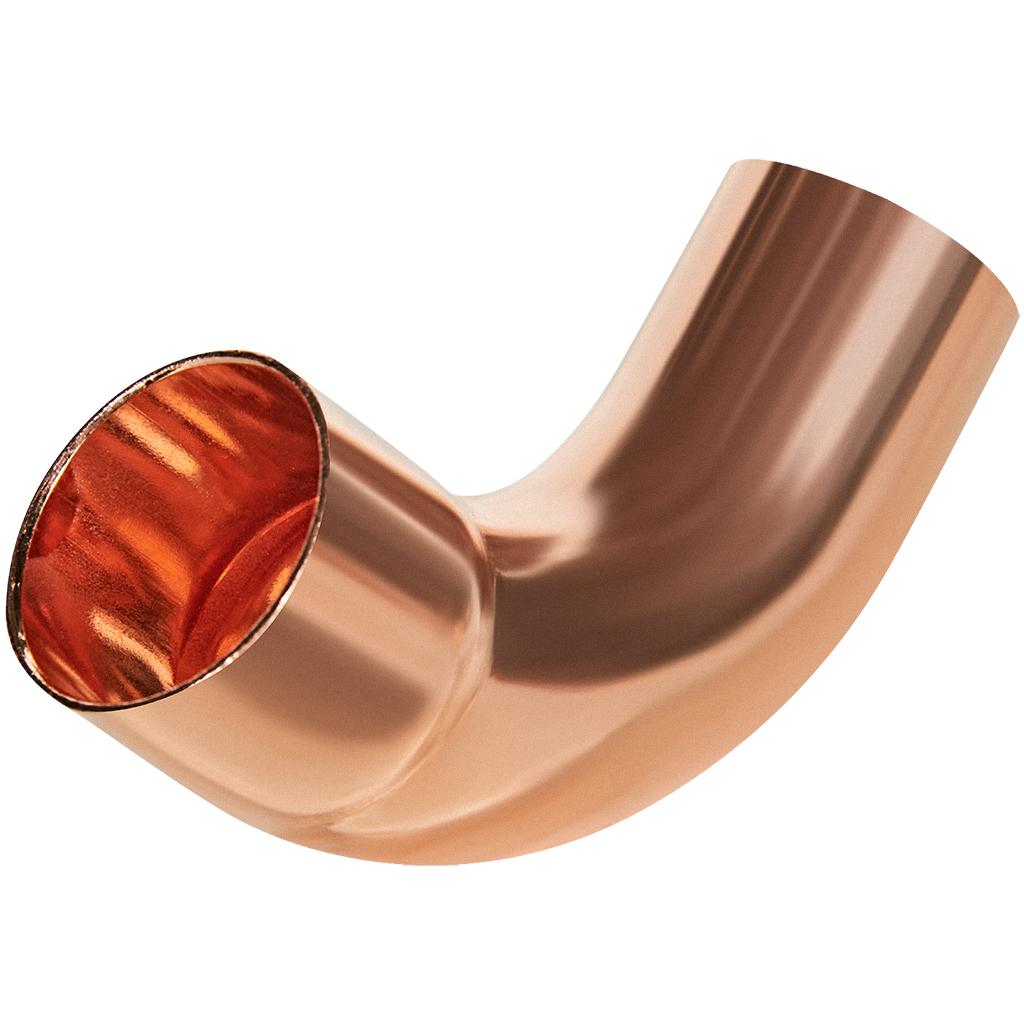

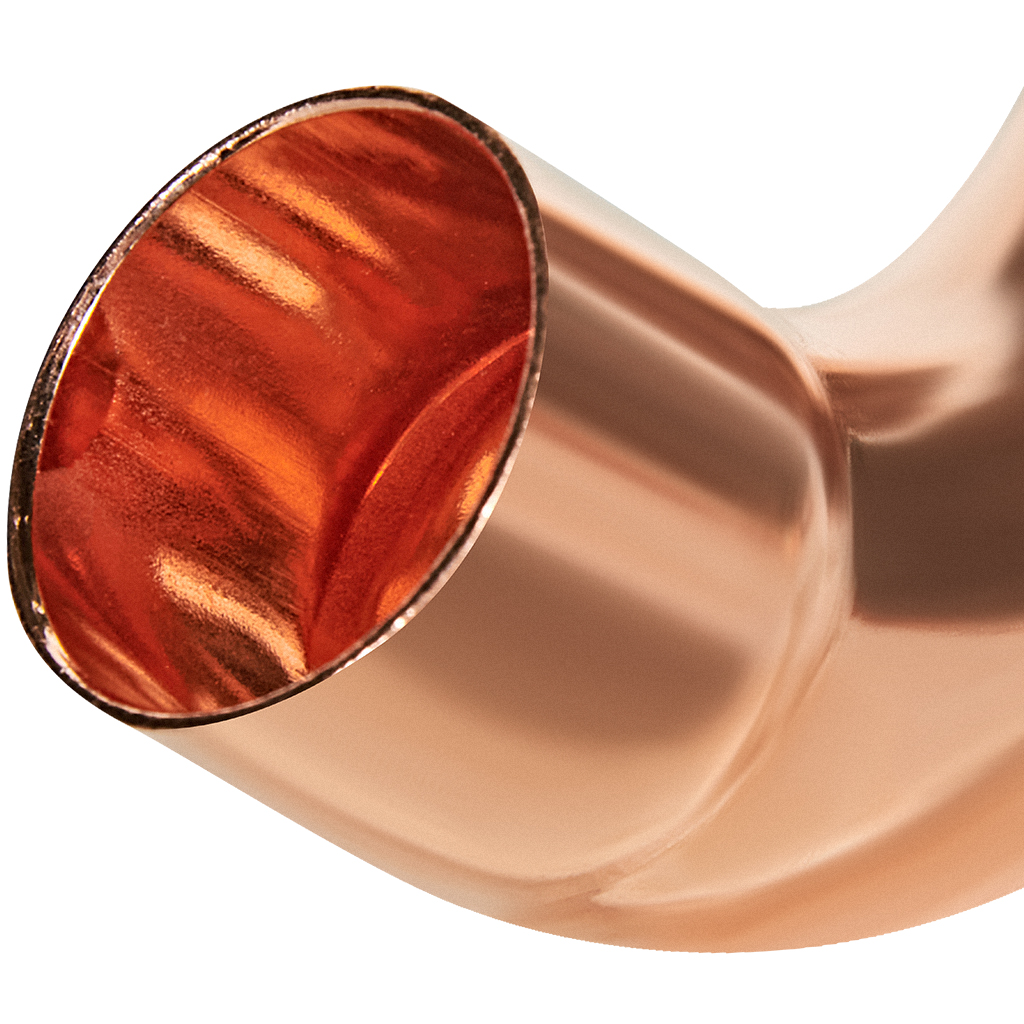

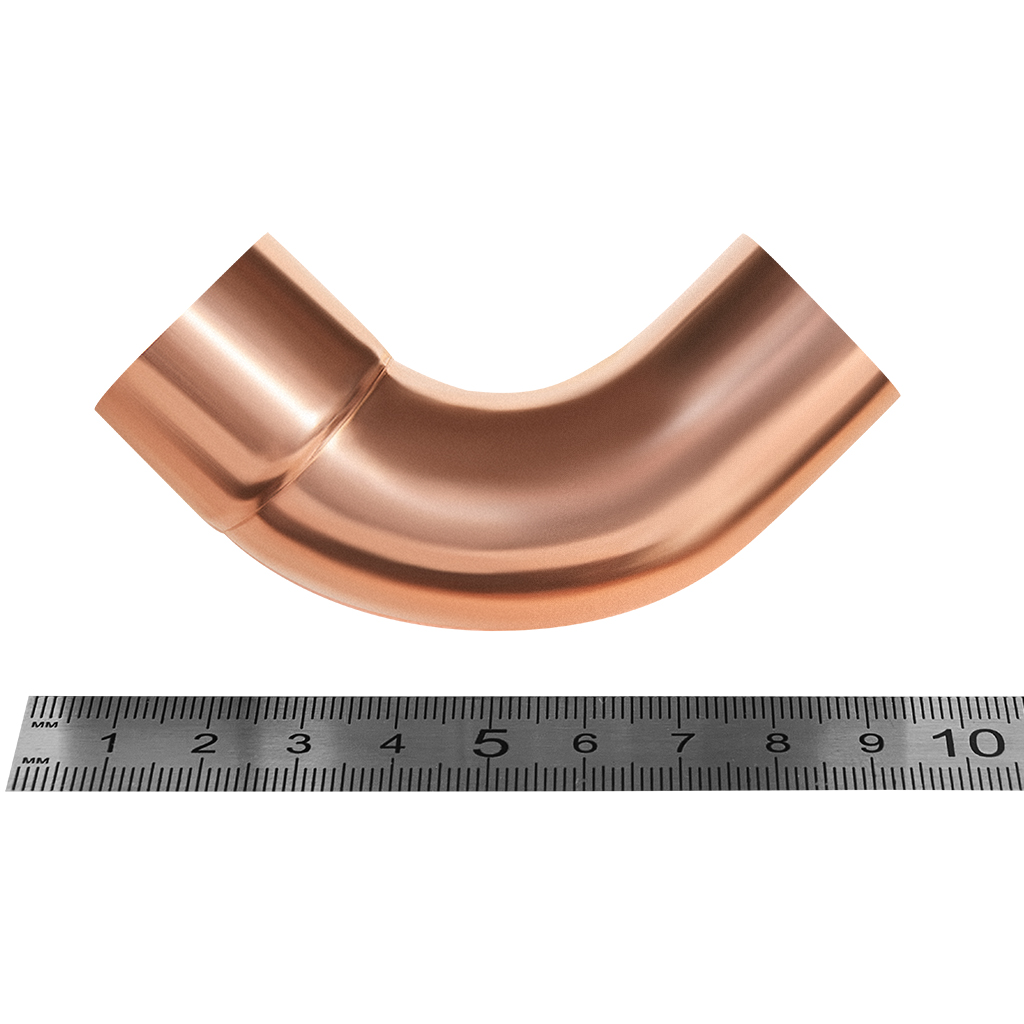

Отвод JINTIAN 90° ВП-НП 28 мм из меди под пайку JT-15001A28E
Отвод медный JINTIAN JT-15001A28E — это высококачественный фитинг для создания надежных и долговечных поворотов под углом 90 градусов в медных трубопроводах систем отопления, водоснабжения и кондиционирования. Изделие предназначено для соединения методом капиллярной пайки (высокотемпературной или низкотемпературной), что обеспечивает монолитное, прочное и герметичное соединение, сравнимое по характеристикам с цельным трубопроводом.
Основные характеристики и преимущества
- Материал: Высококачественная медь марки Cu-DHP (R220), соответствующая ГОСТ 859-2014. Материал обладает отличной теплопроводностью, коррозионной стойкостью и пластичностью.
- Тип соединения: Под пайку. Концы фитинга имеют раструб (галтель) для вставки трубы и равномерного распределения припоя по всей площади соединения.
- Угол поворота: 90 градусов. Позволяет выполнять четкие перпендикулярные ответвления, экономя пространство и обеспечивая аккуратный монтаж.
- Диаметр: 28 мм. Номинальный наружный диаметр подключаемой медной трубы.
- Тип резьбы: ВП-НП (Внутренняя/Наружная Проходная). Оба конца фитинга предназначены для пайки, резьбовые соединения отсутствуют.
- Рабочая среда: Вода, пар, сжатый воздух, хладагенты.
- Преимущества: Гладкая внутренняя поверхность, минимальное гидравлическое сопротивление, устойчивость к перепадам температур и давлений, длительный срок службы.
Область применения
Медный отвод JINTIAN 90° 28 мм идеально подходит для монтажа современных инженерных систем:
- Системы питьевого и технического водоснабжения.
- Системы радиаторного и напольного отопления (в т.ч. с использованием антифризов).
- Гидравлические контуры котельных и тепловых пунктов.
- Системы кондиционирования и охлаждения.
- Пневматические системы.
Технические параметры
| Артикул производителя | JT-15001A28E |
| Наружный диаметр трубы (D) | 28 мм |
| Тип фитинга | Отвод (угол 90°) |
| Материал | Медь |
| Способ соединения | Капиллярная пайка |
| Рабочее давление | До 25 бар (зависит от температуры среды и типа пайки) |
| Рабочая температура | До +150°C (для высокотемпературной пайки) |
| Покрытие | Без покрытия, натуральная медь |
| Стандарт | EN 1254-1 |
Рекомендации по монтажу
Для получения неразъемного соединения высокой надежности необходимо:
- Обезжирить внутреннюю поверхность раструба фитинга и наружную поверхность трубы на глубину входа.
- Нанести флюс, соответствующий типу припоя (мягкий или твердый).
- Вставить трубу в раструб фитинга до упора.
- Равномерно прогреть соединение газовой горелкой и ввести припой в зазор между трубой и раструбом.
- Дать соединению остыть естественным образом, после чего удалить остатки флюса.
Монтаж должен производиться квалифицированным специалистом с соблюдением всех правил техники безопасности.
Почему выбирают медные фитинги JINTIAN?
JINTIAN предлагает фитинги из меди, произведенные с соблюдением строгих международных стандартов. Точность геометрии, чистота материала и контроль качества на каждом этапе гарантируют безупречную работу смонтированного трубопровода на протяжении десятилетий. Отвод JT-15001A28E — это оптимальное сочетание качества, функциональности и цены для профессиональных монтажных решений.
