Назначение и особенности

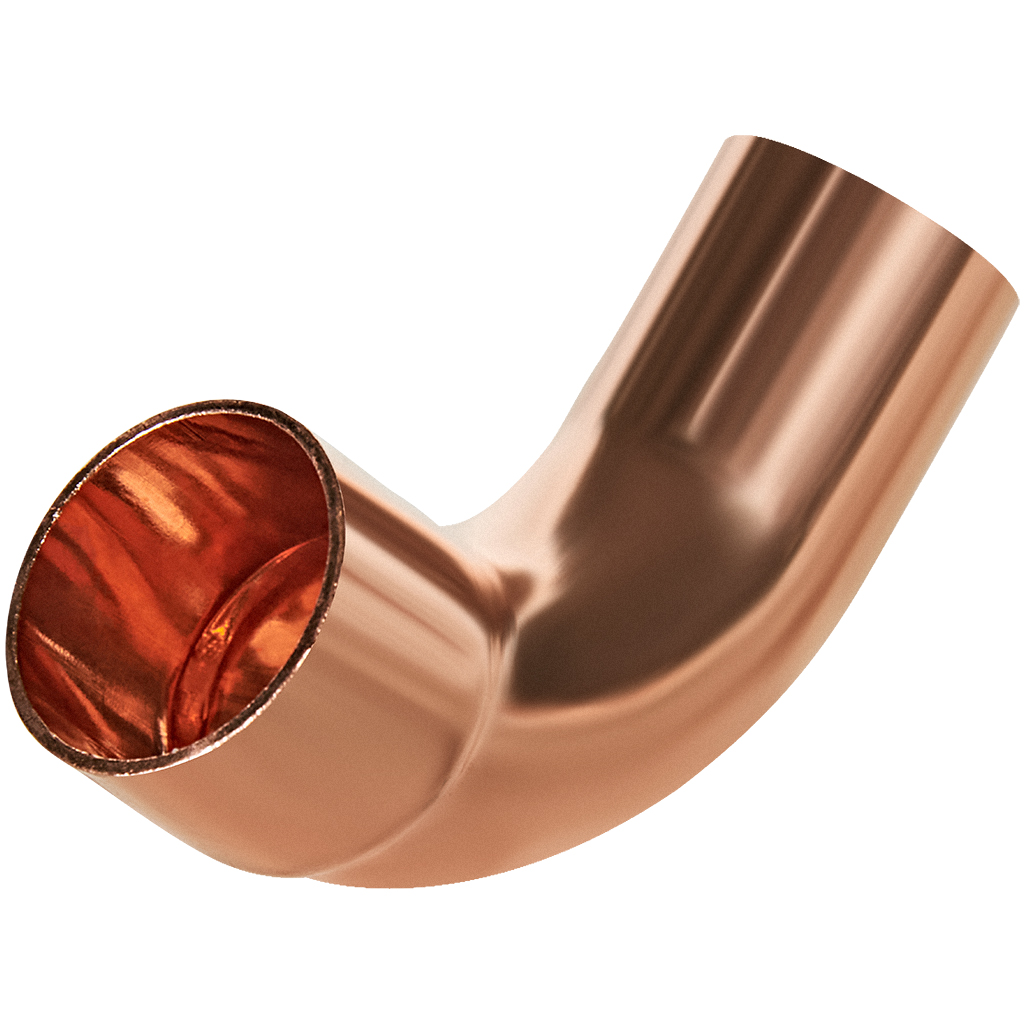

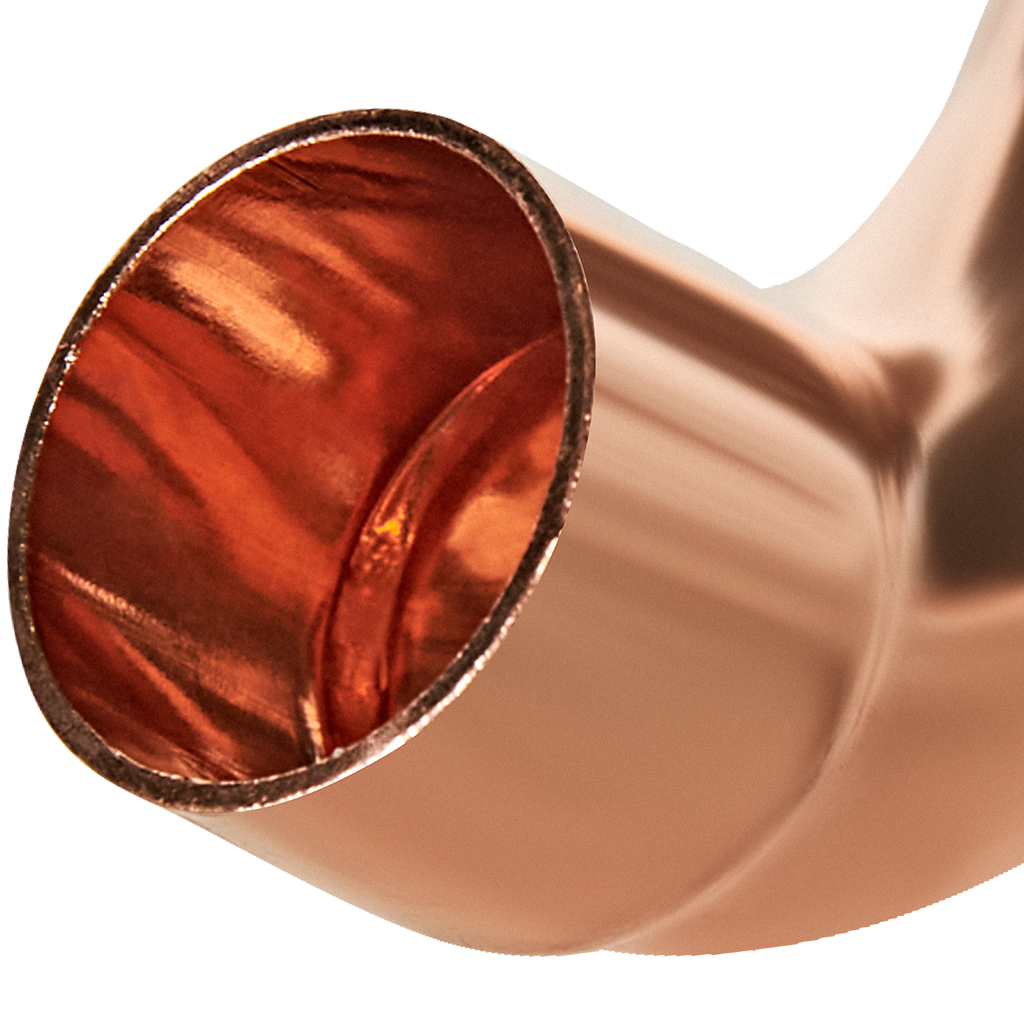

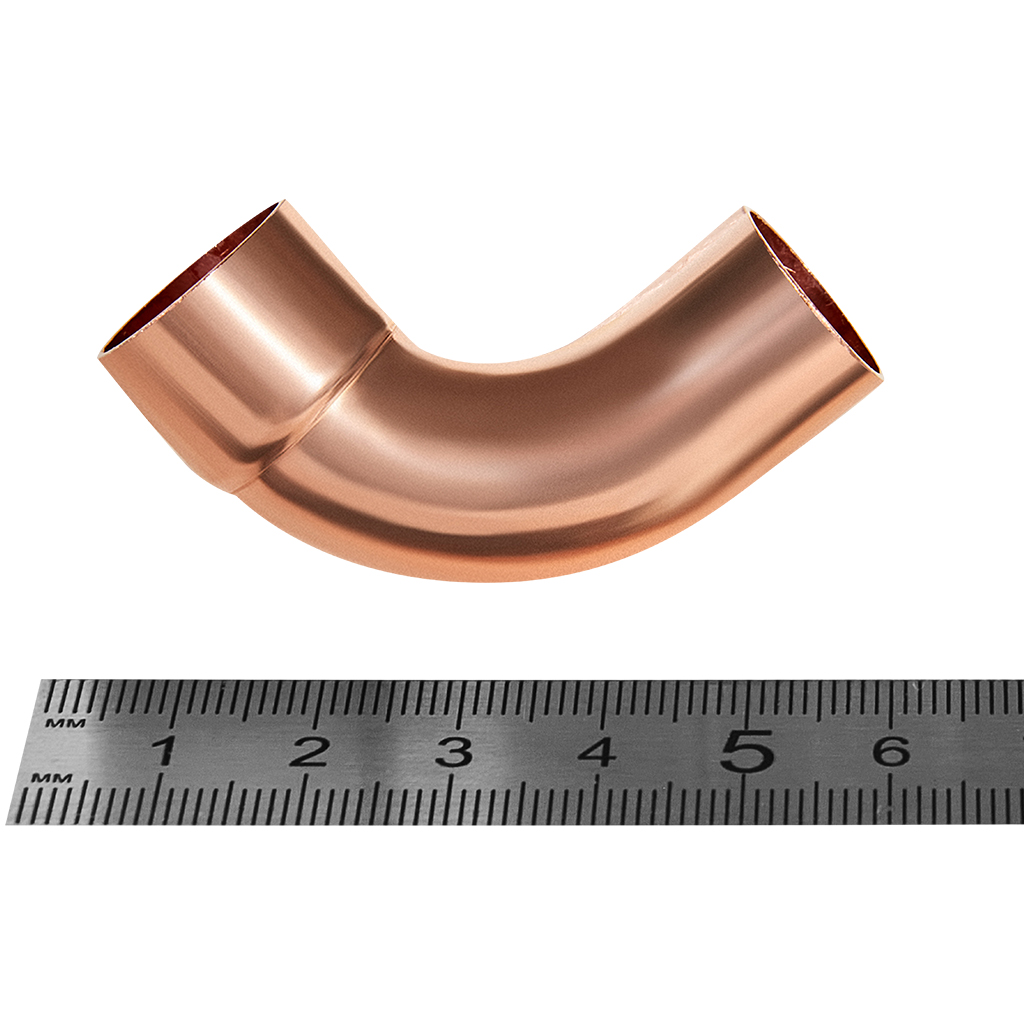

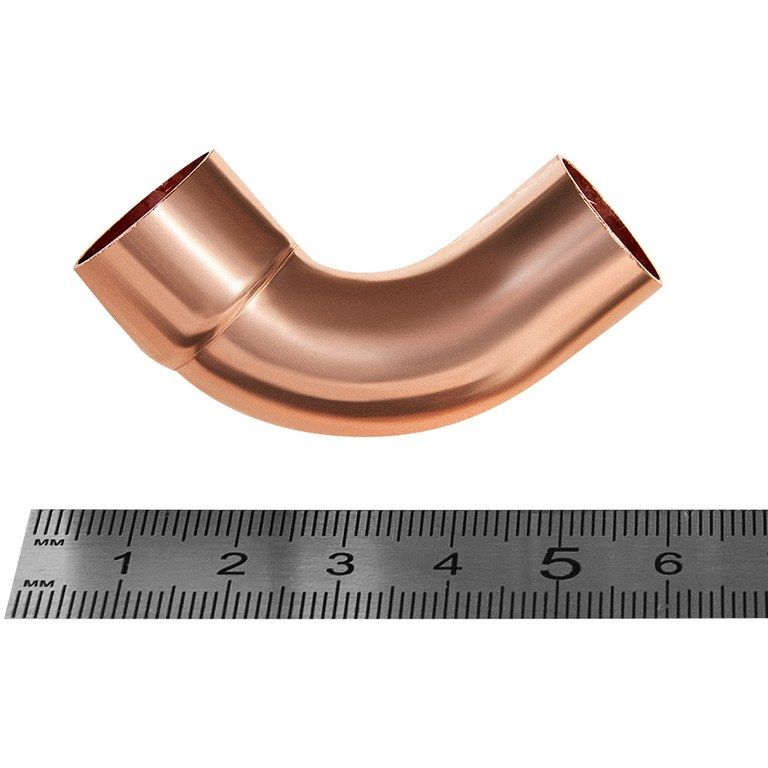

Отвод медный JINTIAN JT-15001A18E — это высококачественный фитинг, предназначенный для изменения направления трубопровода на 90 градусов в системах, монтируемых методом капиллярной пайки. Изделие изготовлено из чистой меди марки CW024A, что гарантирует отличную коррозионную стойкость, долговечность и совместимость с питьевой водой.

Отвод имеет тип конца ВП (под раструб) и НП (под пайку в раструб), что обеспечивает простой и надежный монтаж. Идеально подходит для ответственных инженерных систем в частных домах, квартирах и коммерческих объектах.

Технические характеристики

• Бренд и артикул: JINTIAN, JT-15001A18E
• Материал: Медь (CW024A)
• Тип соединения: Капиллярная пайка (высоко- или низкотемпературная)
• Угол поворота: 90°
• Присоединительный размер: 18 мм (наружный диаметр трубы)
• Тип конца: ВП-НП (раструб под наружный диаметр трубы)
• Рабочая среда: Вода (холодная, горячая), теплоносители, сжатый воздух
• Рабочее давление и температура: Соответствует параметрам паяного медного трубопровода
• Покрытие: Без покрытия, натуральный цвет меди

Преимущества медного отвода JINTIAN

• Герметичное и прочное соединение: Пайка создает монолитное соединение, не уступающее по прочности самой трубе.
• Долгий срок службы: Медь не подвержена коррозии и отложению накипи, срок эксплуатации исчисляется десятилетиями.
• Гигиеничность и безопасность: Материал инертен и безопасен для питьевого водоснабжения.
• Термостойкость: Выдерживает высокие температуры, стабилен при тепловом расширении.
• Превосходное качество изготовления: Точная геометрия, гладкая внутренняя поверхность для минимальных потерь давления, ровные фаски для удобства монтажа.
• Универсальность: Подходит для скрытого и открытого монтажа.

Область применения

Медный отвод 90 градусов JINTIAN применяется при монтаже:

• Систем водоснабжения (холодного и горячего)
• Систем отопления (радиаторных, теплых полов)
• Газовых трубопроводов (при использовании соответствующих припоев и технологий)
• Систем кондиционирования и охлаждения
• Пневматических систем

Рекомендации по монтажу

Для получения надежного соединения необходимо:

1. Зачистить конец трубы и внутреннюю поверхность раструба фитинга до чистого металла.
2. Нанести на трубу флюс, предназначенный для пайки меди.
3. Вставить трубу в раструб отвода до упора.
4. Равномерно прогреть соединение газовой горелкой и ввести припой в зазор между трубой и фитингом.
5. Дать соединению остыть естественным образом, после чего удалить остатки флюса.

Монтаж должен производиться квалифицированным специалистом с соблюдением всех правил техники безопасности.

Комплектация и аналоги

Отвод поставляется поштучно. В нашем каталоге вы также найдете другие фитинги JINTIAN для медных труб под пайку: муфты, тройники, переходники, отводы на другие углы, что позволяет собрать трубопровод любой конфигурации.

Отвод JT-15001A18E — это оптимальное сочетание цены, качества и надежности для профессионального и частного монтажа.
