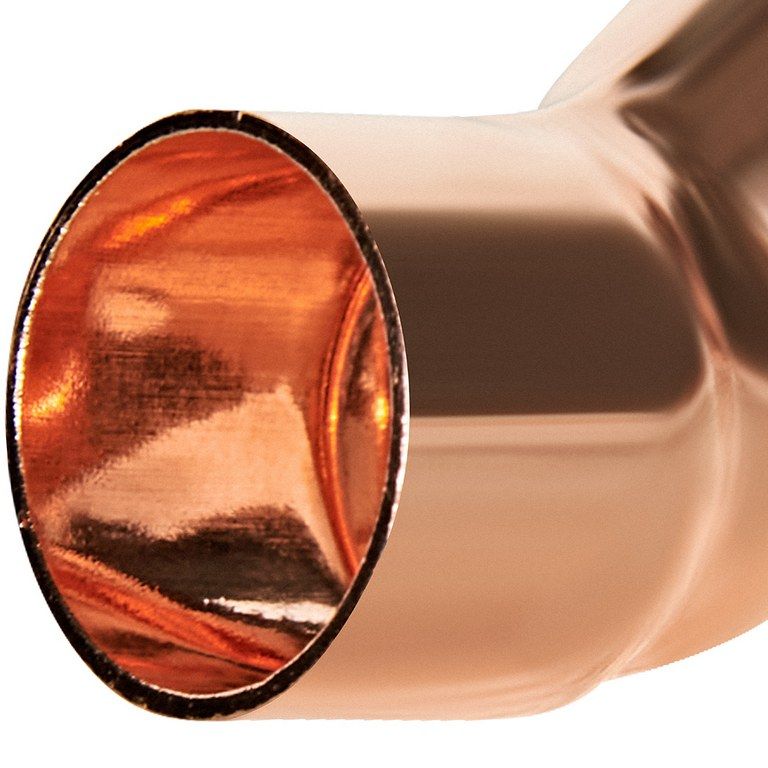

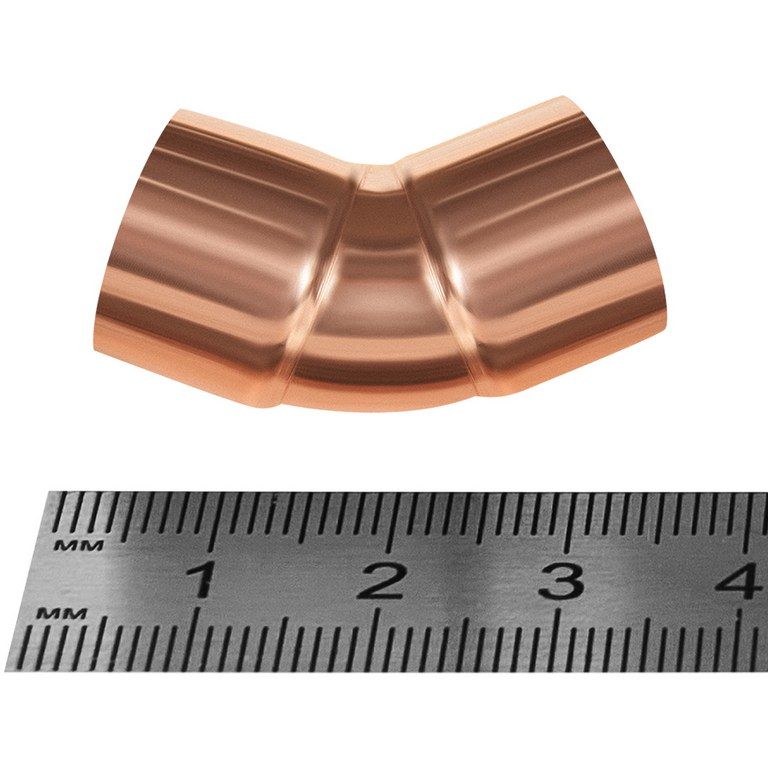

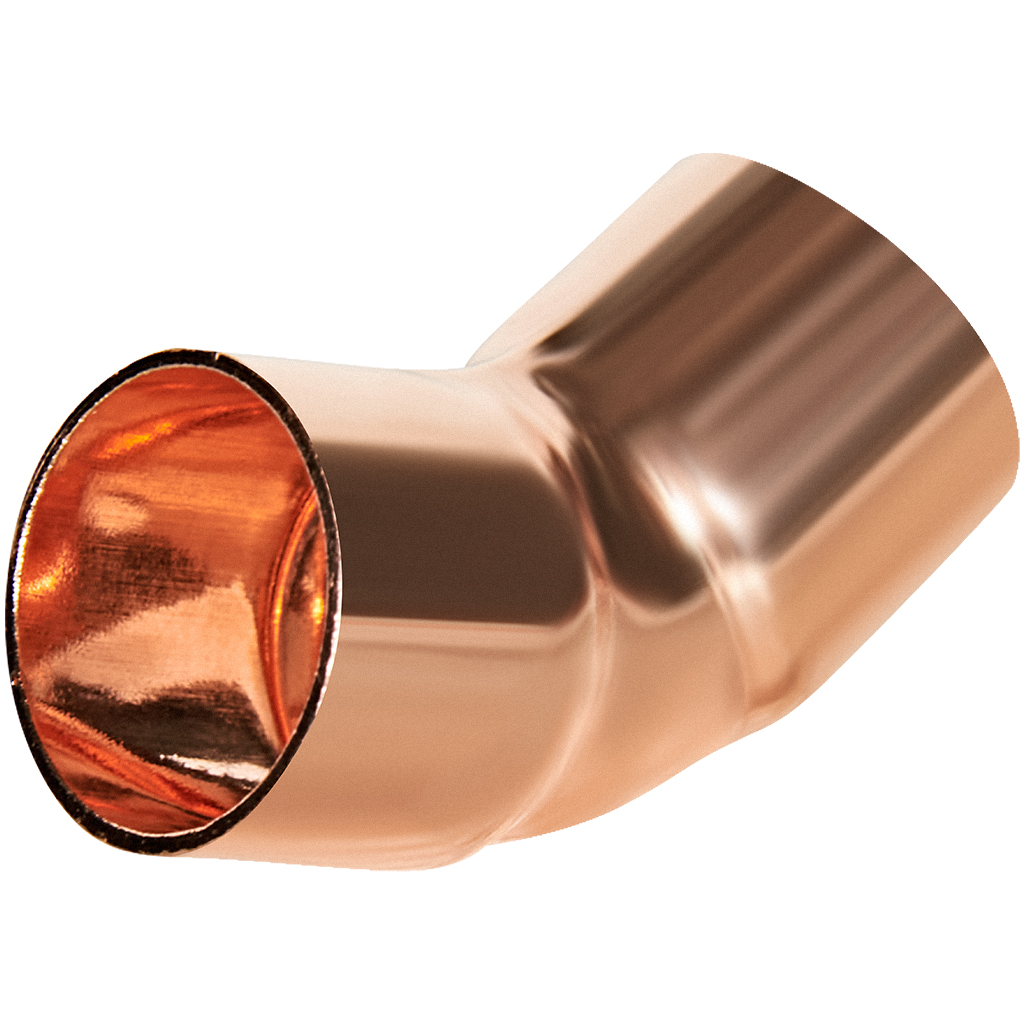

Отвод JINTIAN 45° ВП-ВП 15 мм под пайку (JT-1504115)
Назначение и применение
Медный отвод JINTIAN 45° (артикул JT-1504115) предназначен для создания плавных поворотов в медных трубопроводах под углом 45 градусов. Этот фитинг незаменим при монтаже систем, где требуется минимизировать гидравлическое сопротивление и избежать резких изменений направления потока.
Идеально подходит для ответственных участков систем:
- Отопления (в том числе радиаторной разводки и теплых полов).
- Холодного и горячего водоснабжения (ХВС и ГВС).
- Газоснабжения (при использовании разрешенных для газа медных труб и припоев).
- Промышленных гидравлических и пневматических контуров.
Конструктивные особенности и преимущества
Отвод изготовлен из высококачественной меди марки Cu-DHP (R220), что гарантирует:
- Долговечность и коррозионную стойкость: Медь устойчива к воздействию воды, высоких температур и большинства агрессивных сред.
- Отличную теплопроводность: Важно для систем отопления, обеспечивая эффективную теплоотдачу.
- Пластичность и прочность: Фитинг выдерживает высокое рабочее давление и механические нагрузки.
- Гигиеничность и безопасность: Медь обладает бактериостатическими свойствами, что критически важно для питьевого водоснабжения.
Тип соединения — капиллярная пайка (высокотемпературная). Концы фитинга имеют раструбы (ВП — внутренняя посадка), подготовленные для соединения с медной трубой наружным диаметром 15 мм. Такое соединение после правильной пайки становится монолитным, абсолютно герметичным и долговечным, не требующим обслуживания.
Технические характеристики
| Материал | Медь (Cu-DHP R220) |
|---|---|
| Угол поворота | 45° |
| Присоединительный размер | 15 мм (наружный диаметр трубы) |
| Тип соединения | Под капиллярную пайку (ВП-ВП) |
| Рабочее давление | До 40 бар (зависит от параметров системы) |
| Рабочая температура | До +150°C (кратковременно до +250°C) |
| Стандарт | Соответствует ГОСТ, EN 1254-1 |
| Производитель | JINTIAN |
| Артикул | JT-1504115 |
Рекомендации по монтажу
Для получения надежного соединения необходимо:
- Зачистить конец медной трубы и внутреннюю поверхность раструба фитинга до чистого металла с помощью абразивной губки или щетки.
- Нанести на подготовленные поверхности флюс для высокотемпературной пайки.
- Вставить трубу в раструб отвода до упора.
- Равномерно прогревать соединение газовой горелкой до температуры плавления припоя (твердый медно-фосфорный или серебряный припой).
- Ввести припой в зазор между трубой и раструбом. Капиллярные силы обеспечат его равномерное распределение.
- Дать соединению остыть естественным образом, после чего удалить остатки флюса влажной тканью.
Важно: Монтаж должен проводиться квалифицированным специалистом с соблюдением всех правил техники безопасности.
Почему стоит выбрать отвод JINTIAN?
Фитинги JINTIAN — это оптимальное сочетание европейского качества и доступной цены. Отвод 45° JT-1504115 производится на современном оборудовании с жестким контролем геометрии и качества материала на всех этапах. Это гарантирует легкий и предсказуемый монтаж, а также безупречную работу смонтированного узла на протяжении десятилетий.
Использование качественных медных фитингов — это инвестиция в надежность и долговечность всей инженерной системы вашего дома или объекта.
