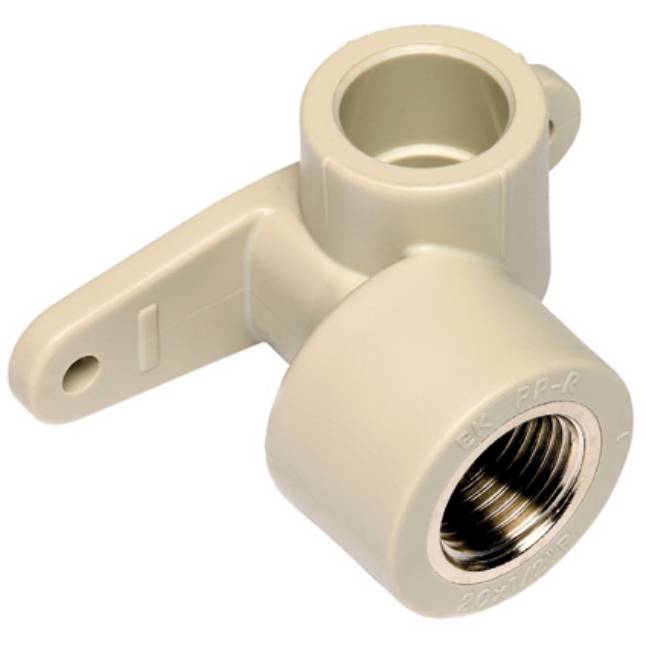

Настенный угольник Ekoplastik ППР концевой правый 20х1/2"x90°
Настенный угольник Ekoplastik концевой правый 20х1/2"x90° — это высококачественный соединительный фитинг из полипропилена (ППР), предназначенный для создания надежных и долговечных поворотов в трубопроводных системах под прямым углом. Данная модель сочетает в себе удобство настенного монтажа с функциональностью перехода с трубы на резьбовое соединение.
Основные характеристики и назначение
Угольник предназначен для монтажа систем холодного и горячего водоснабжения, отопления, а также других инженерных коммуникаций, где используются полипропиленовые трубы. Его ключевая задача — изменение направления потока рабочей среды на 90 градусов с одновременным переходом на резьбовое подключение сантехнического оборудования, арматуры или приборов.
- Тип фитинга: Угольник концевой (с одной стороны — под пайку, с другой — резьба).
- Направление резьбы: Правая.
- Материал: Полипропилен PPR (PP-Random Copolymer).
- Угол поворота: 90°.
- Способ монтажа: Настенный (имеет площадку с отверстием под крепеж).
Конструктивные особенности и преимущества
Фитинг имеет два типа подключения:
- Сварное соединение (под пайку): С одной стороны расположена муфта для полипропиленовой трубы наружным диаметром 20 мм. Соединение осуществляется методом полифузной сварки, что обеспечивает монолитную, абсолютно герметичную и прочную стыковку.
- Резьбовое соединение: С другой стороны находится наружная резьба диаметром 1/2 дюйма (около 15 мм). Это позволяет подключать к угольнику широкий спектр устройств: смесители, счетчики воды, гибкие подводки, шаровые краны и другую арматуру с соответствующей внутренней резьбой.
Ключевые преимущества угольника Ekoplastik:
- Высокая надежность: Полипропилен PPR устойчив к коррозии, агрессивным средам и отложению накипи.
- Долговечность: Срок службы в системах холодного водоснабжения — до 50 лет, в системах отопления и ГВС — до 25 лет (при рабочих давлениях и температурах).
- Прочность соединения: Сварной шов по прочности превосходит сам материал трубы.
- Удобство монтажа: Настенная площадка с крепежным отверстием позволяет жестко и ровно зафиксировать фитинг на стене или другой поверхности, что предотвращает провисание труб и обеспечивает аккуратный внешний вид системы.
- Герметичность резьбы: Для уплотнения резьбового соединения рекомендуется использовать ленту ФУМ, нить Tangit Unilok или аналогичные уплотнительные материалы.
Область применения
Угольник идеально подходит для скрытого или открытого монтажа в следующих системах:
- Разводка труб водоснабжения в квартирах, домах и офисах.
- Подключение сантехнических приборов (раковин, моек, унитазов, полотенцесушителей) к полипропиленовым стоякам.
- Монтаж систем радиаторного и теплого пола.
- Создание технологических ответвлений в промышленных трубопроводах.
Технические параметры
| Диаметр трубы (ППР) | 20 мм (3/4") |
| Диаметр резьбы | 1/2" (наружная) |
| Рабочее давление (PN) | PN20 (20 бар при 20°C) |
| Макс. рабочая температура | До +95°C (кратковременно до +110°C) |
| Стандарт | Соответствует ГОСТ и международным нормам. |
Рекомендации по монтажу: Для соединения с полипропиленовой трубой необходим специальный сварочный аппарат (паяльник) для ППР труб. Температура пайки обычно составляет 260-270°C, время нагрева — согласно таблице для диаметра 20 мм. Перед сваркой убедитесь в чистоте и сухости соединяемых поверхностей.
Настенный угольник Ekoplastik 20х1/2"x90° — это простое, но эффективное решение для аккуратного и профессионального монтажа поворотов в полипропиленовых трубопроводах с переходом на резьбу.
