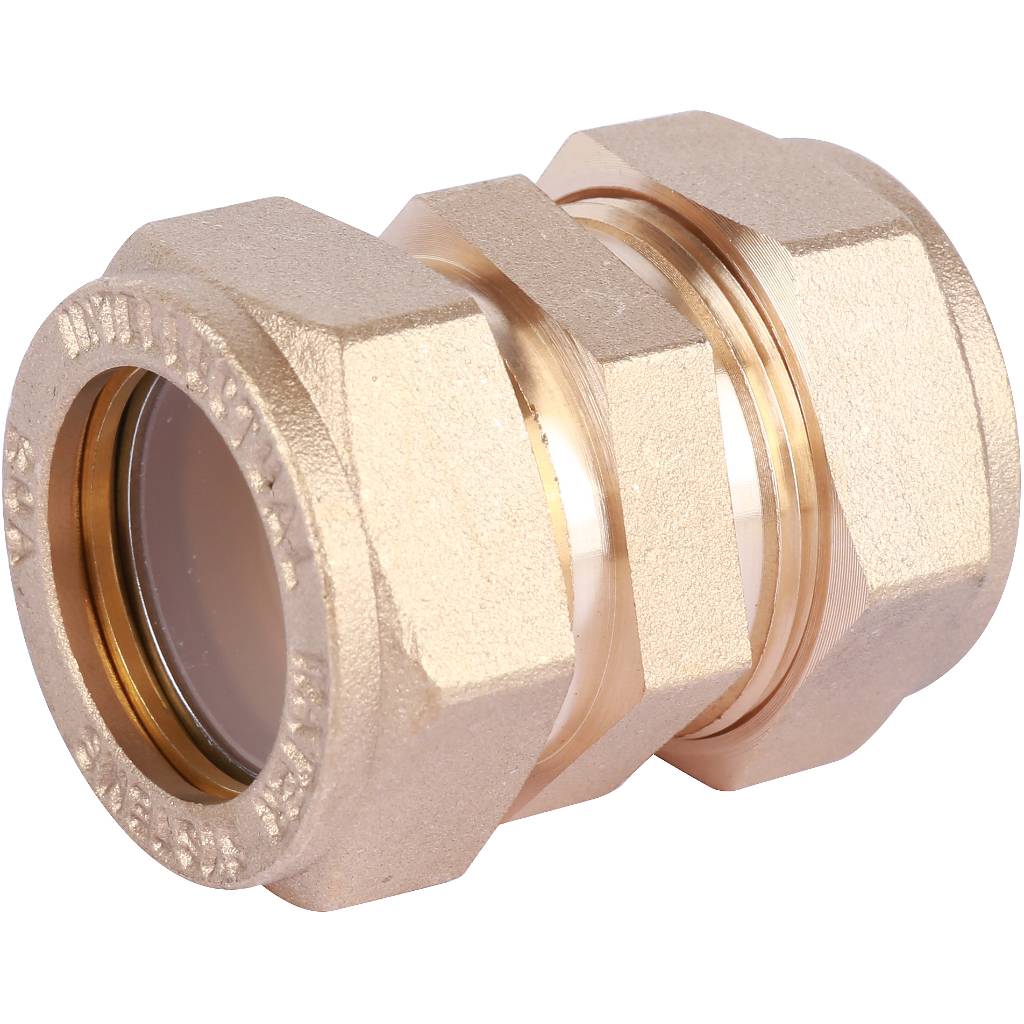

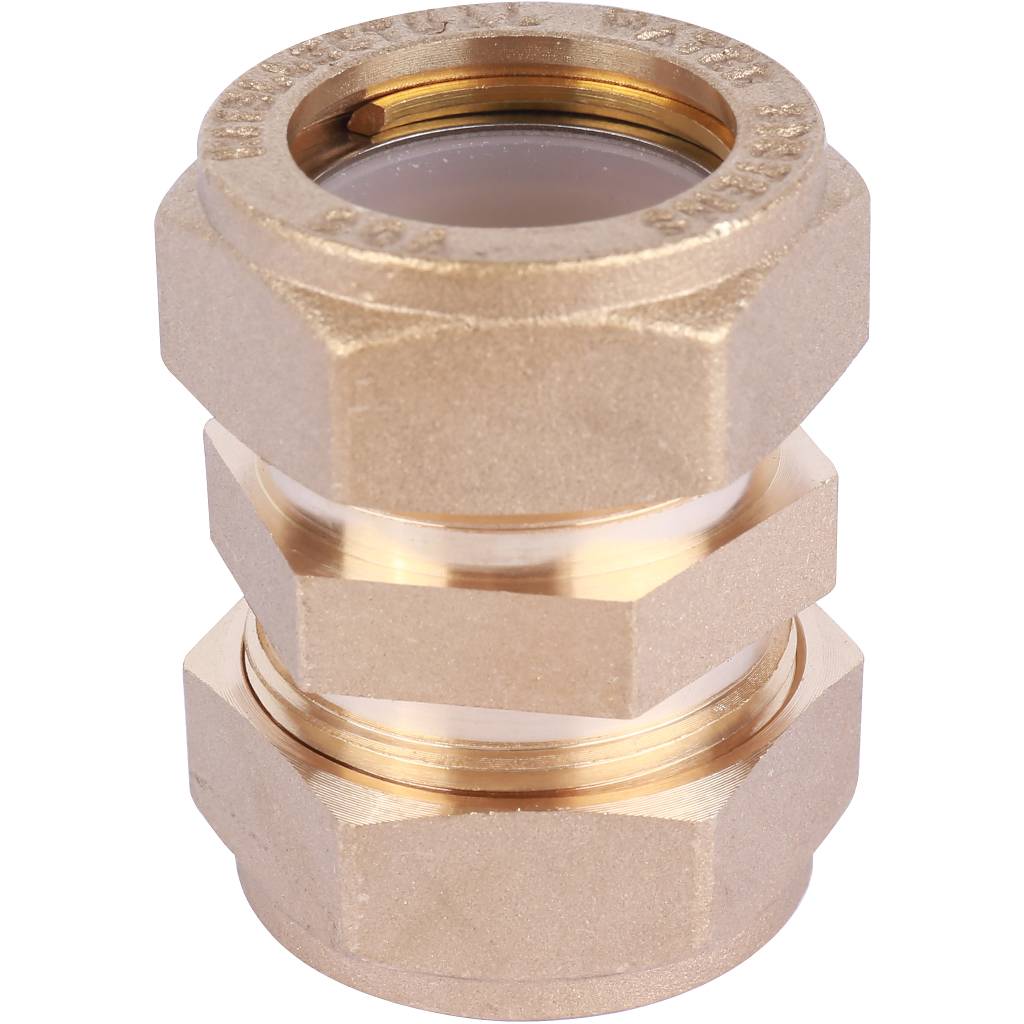

Муфта обжимная Stahlmann 20х20 EF для гофрированных труб из нержавеющей стали
Муфта Stahlmann SSWL20/200BEF — это профессиональный обжимной фитинг, предназначенный для создания надежных, долговечных и герметичных соединений в трубопроводных системах из гофрированной нержавеющей стали. Идеальное решение для монтажа инженерных коммуникаций, где важна прочность, устойчивость к агрессивным средам и простота установки.
Назначение и область применения
Данная муфта используется для прямого соединения двух отрезков гофрированной трубы из нержавеющей стали диаметром 20 мм. Она широко применяется в системах:
- Водоснабжения (холодного и горячего)
- Газоснабжения (при условии совместимости и соответствующих допусков системы)
- Отопления
- Кондиционирования и вентиляции
- Промышленных трубопроводов, транспортирующих неагрессивные среды
Ключевые преимущества муфты Stahlmann 20x20 EF
- Высокая надежность соединения: Обжимная конструкция обеспечивает равномерное давление по всему периметру трубы, создавая прочный и герметичный узел, стойкий к вибрациям и гидроударам.
- Коррозионная стойкость: Изготовлена из латуни марки CW617N, которая обладает отличной устойчивостью к коррозии и воздействию воды, что гарантирует долгий срок службы даже в условиях повышенной влажности.
- Термостойкость: Сохраняет все механические свойства и герметичность в широком диапазоне температур, что критически важно для систем ГВС и отопления.
- Простота монтажа: Для установки не требуется сложного оборудования или специальных навыков сварки. Монтаж осуществляется с помощью ручного или гидравлического обжимного инструмента, что значительно экономит время.
- Долговечность: Сочетание качественной латуни и обжимной технологии делает соединение практически вечным, не требующим обслуживания или подтяжки.
Технические характеристики
| Торговое название | Муфта Stahlmann 20х20 EF |
| Полная артикульная маркировка | SSWL20/200BEF |
| Присоединяемый диаметр трубы (Dтрубы) | 20 мм |
| Тип фитинга | Обжимная муфта (прямое соединение) |
| Материал корпуса | Латунь CW617N |
| Тип уплотнения | Обжимное кольцо (E-тип) |
| Максимальное рабочее давление (Pmax) | 12 бар (1.2 МПа) |
| Максимальная рабочая температура (Tmax) | +150 °C |
| Тип совместимой трубы | Гофрированная труба из нержавеющей стали AISI 304 |
Конструктивные особенности

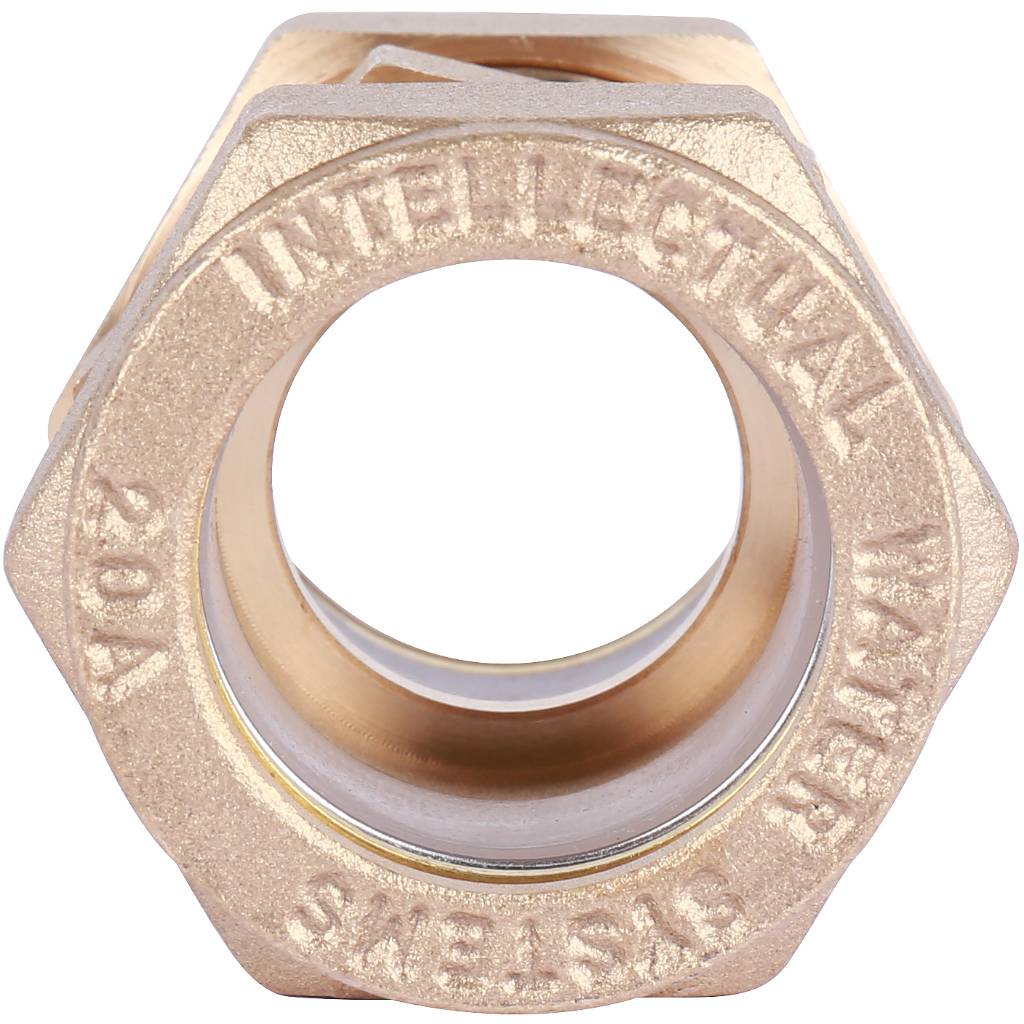

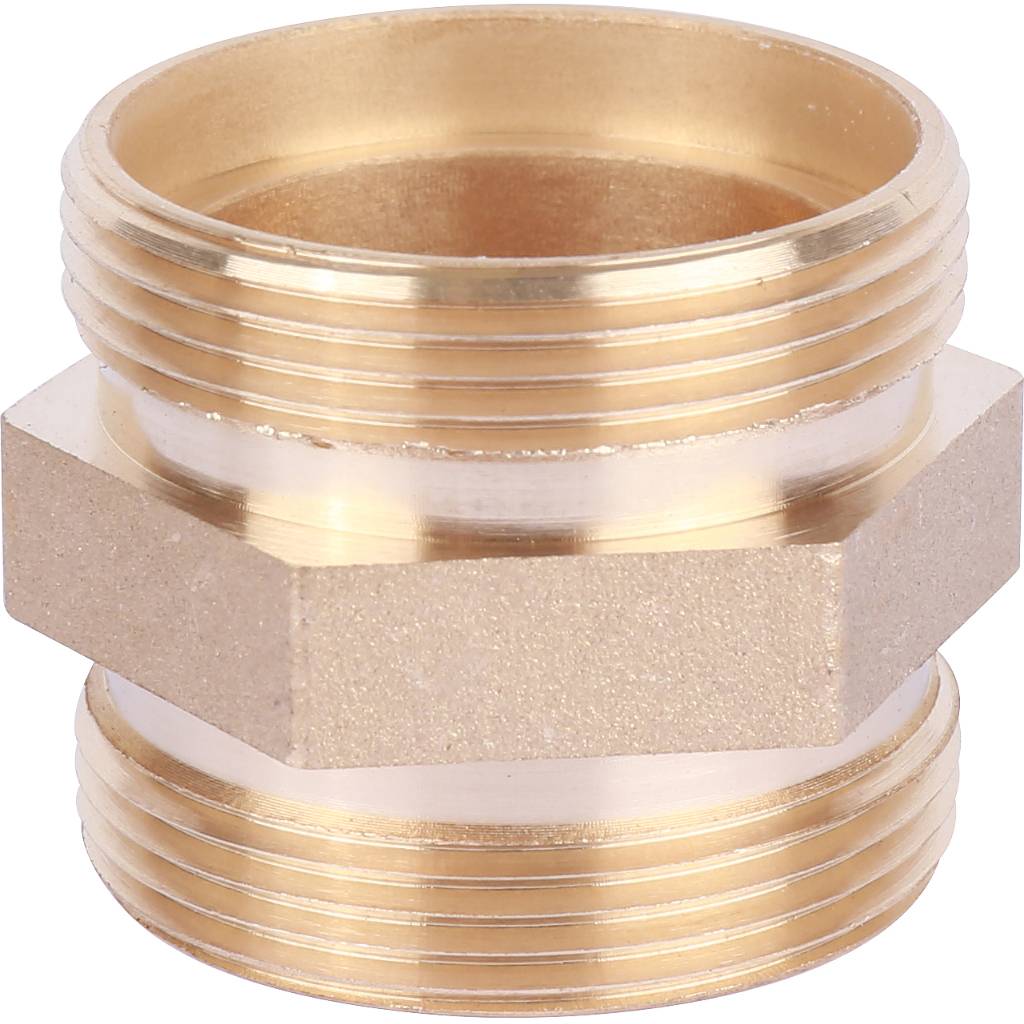

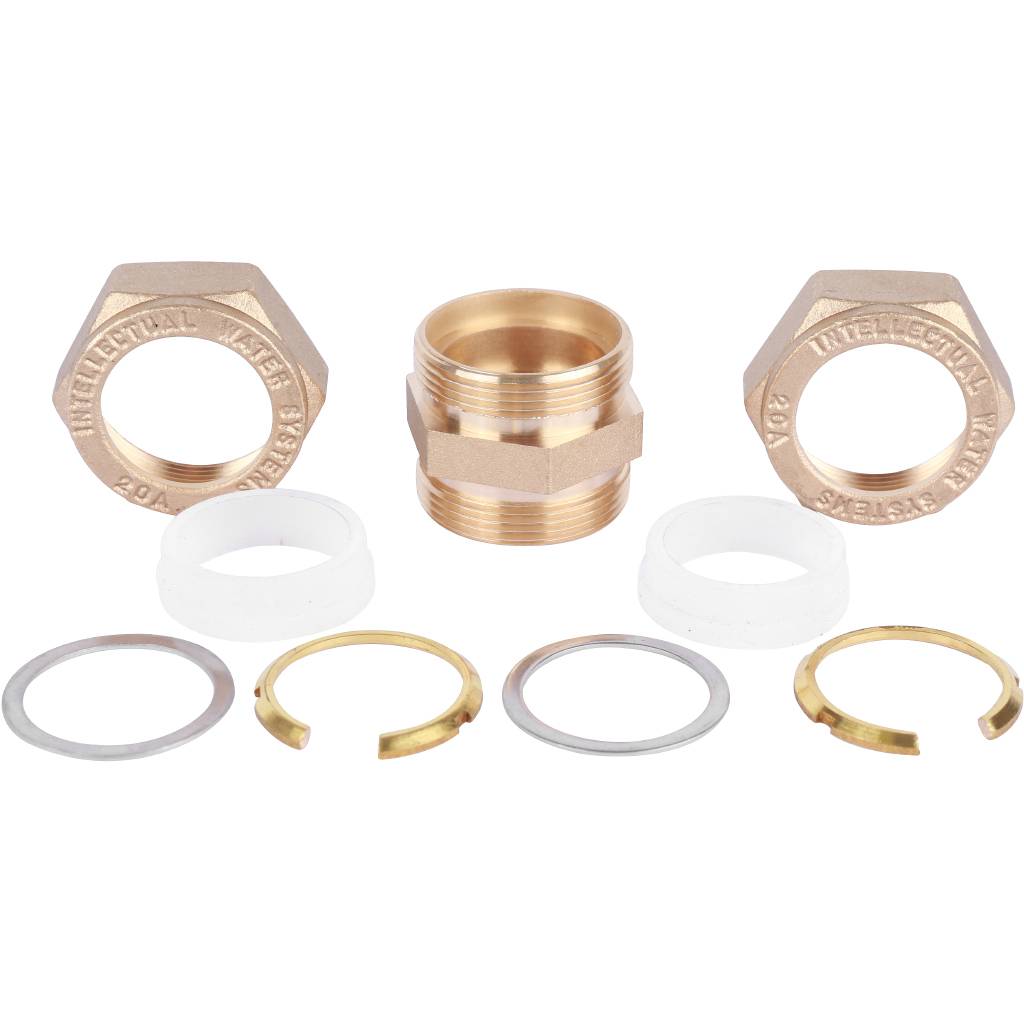

Муфта имеет симметричную конструкцию с двумя обжимными узлами. Каждый узел состоит из латунного корпуса с конусной посадочной зоной и обжимного кольца (сухаря). При затяжке гайки кольцо равномерно обжимает гофру трубы, создавая металл-металлическое соединение с высокой степенью герметичности. Резьбовое соединение упрощает монтаж и демонтаж при необходимости.
Инструкция по монтажу
- Отрежьте трубу строго перпендикулярно оси с помощью трубореза для нержавеющей стали.
- Зачистите и удалите заусенцы с внешней и внутренней стороны трубы.

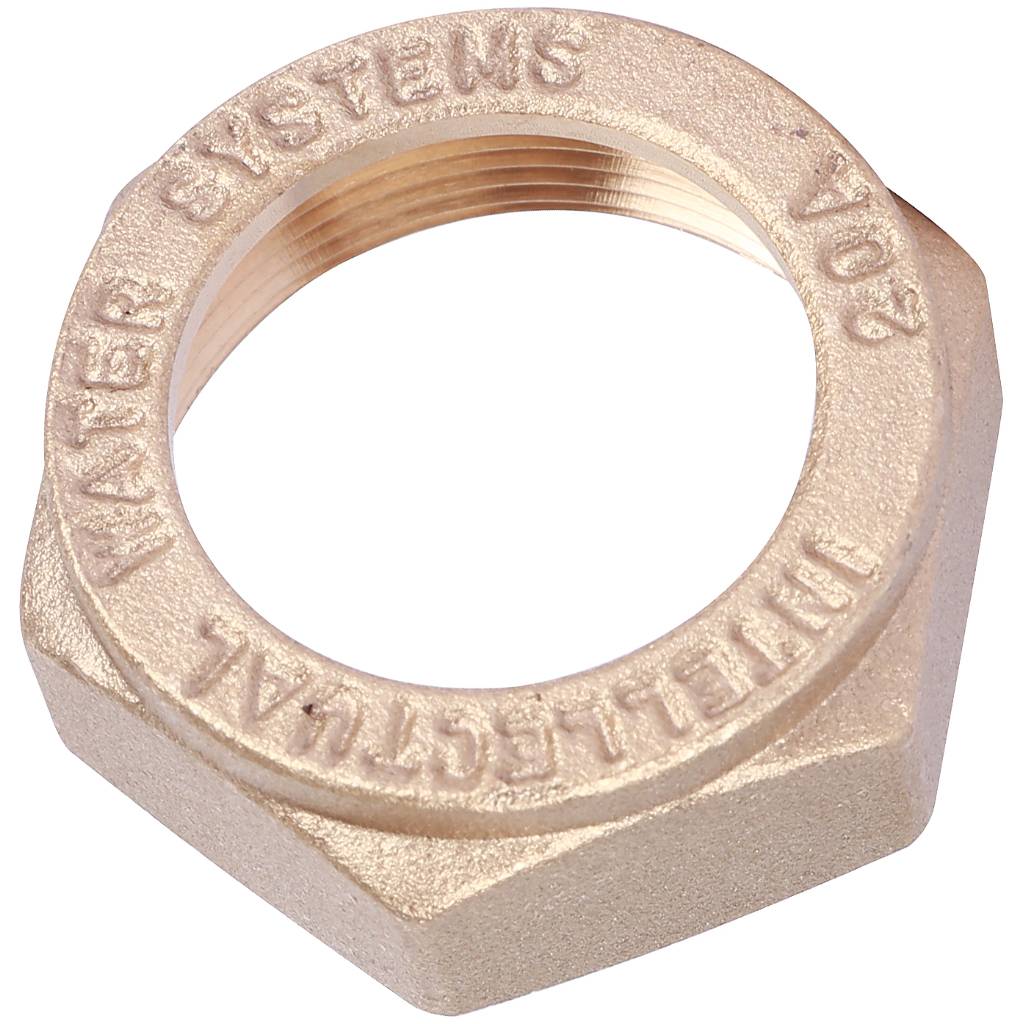

- Наденьте обжимную гайку на трубу, а затем обжимное кольцо (фаской внутрь фитинга).
- Вставьте трубу до упора в фитинг, убедившись, что она полностью села в посадочное место.
- Затяните обжимную гайку вручную до упора, а затем дотяните с помощью динамометрического или обжимного ключа на рекомендованное производителем количество оборотов (обычно 1-1.5 оборота). Важно не перетянуть соединение.
Гарантия качества Stahlmann
Фитинг произведен в соответствии со строгими промышленными стандартами. Использование сертифицированной латуни и точное соблюдение технологии производства гарантируют стабильно высокое качество, безопасность и надежность каждого соединения в ответственных инженерных системах.
Муфта Stahlmann 20х20 EF — это оптимальный выбор для профессионалов и монтажников, ценящих время, качество и долговечность инсталляций. Она обеспечивает быстрое создание необслуживаемых соединений, которым не страшны перепады давления и температуры.
