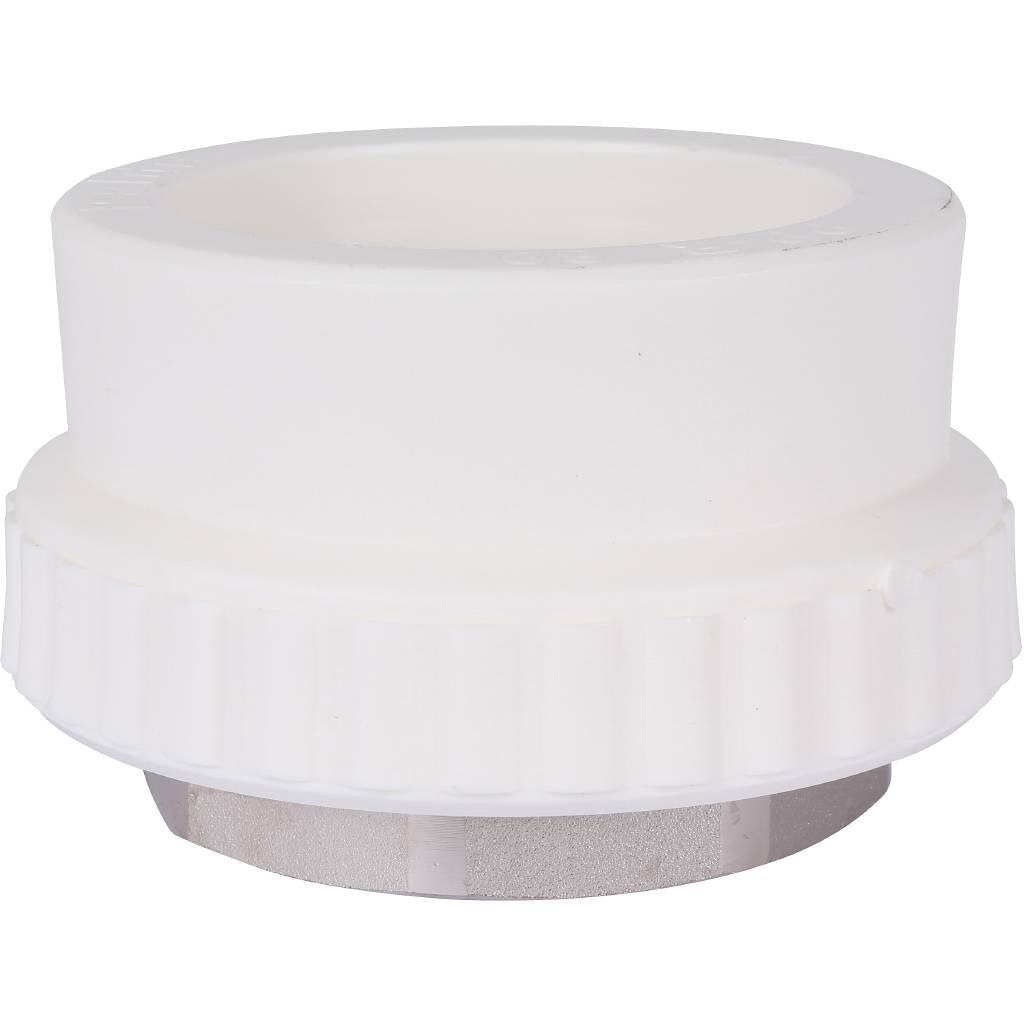

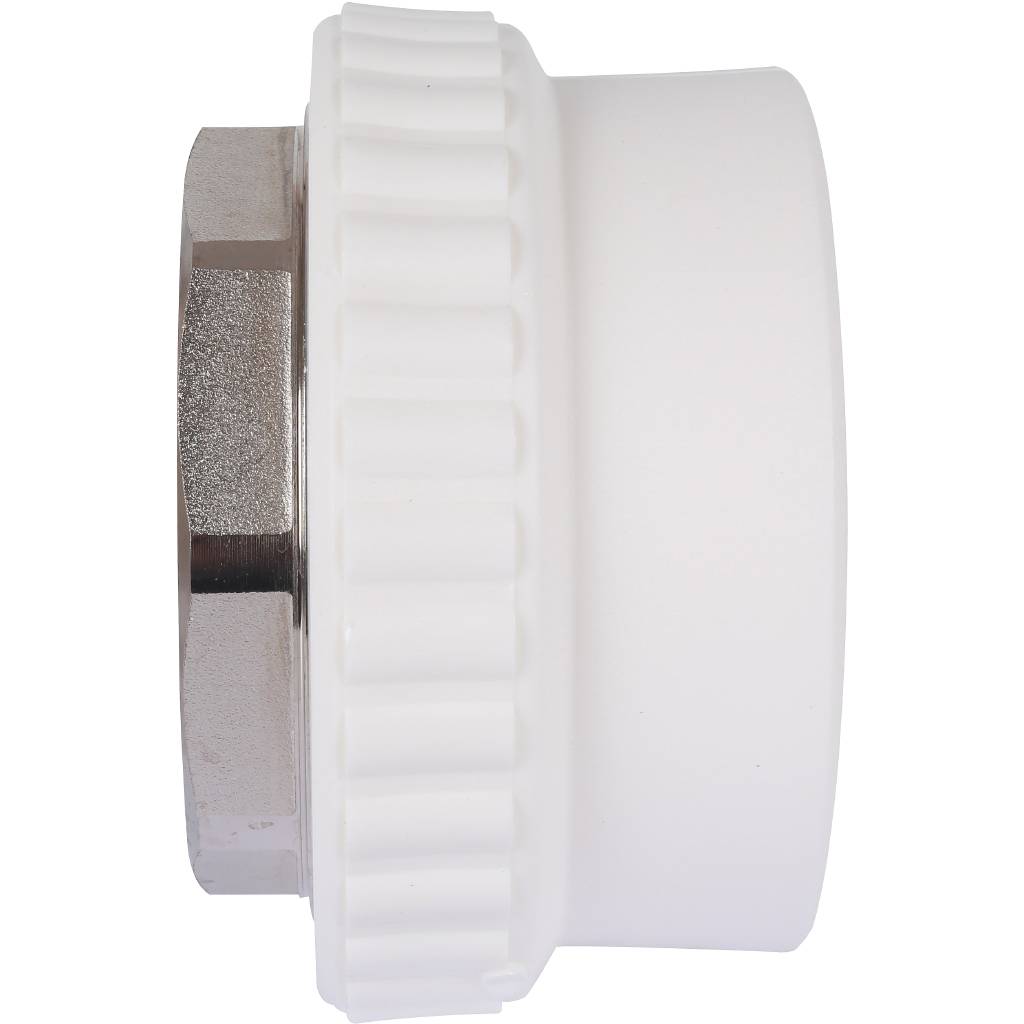

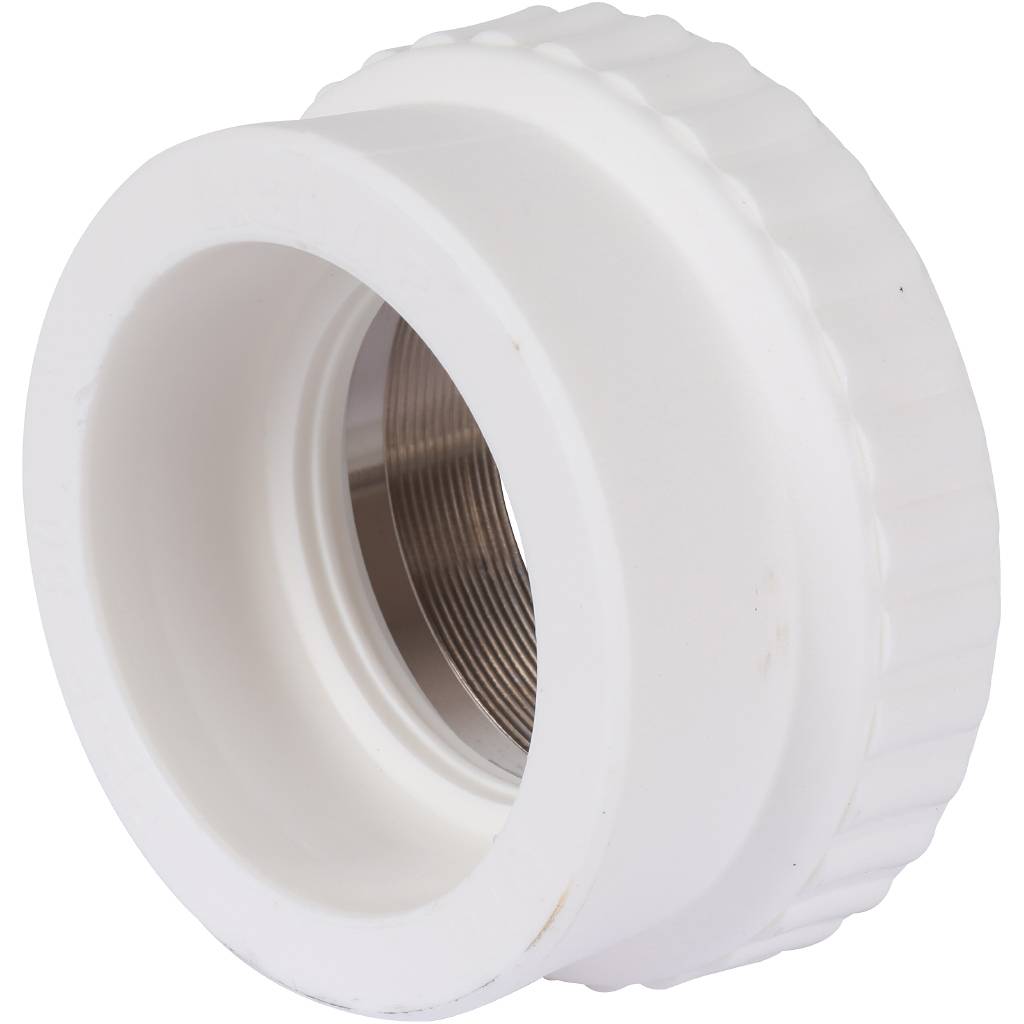

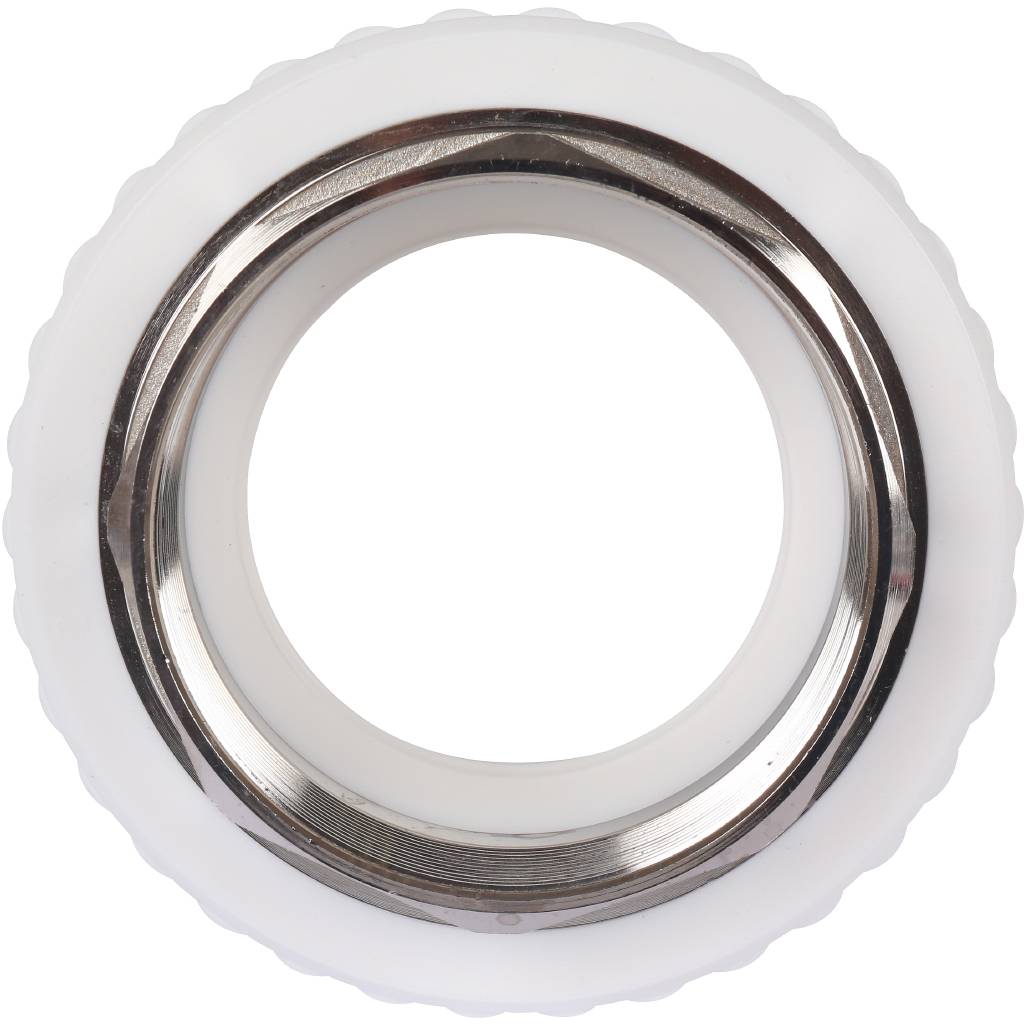

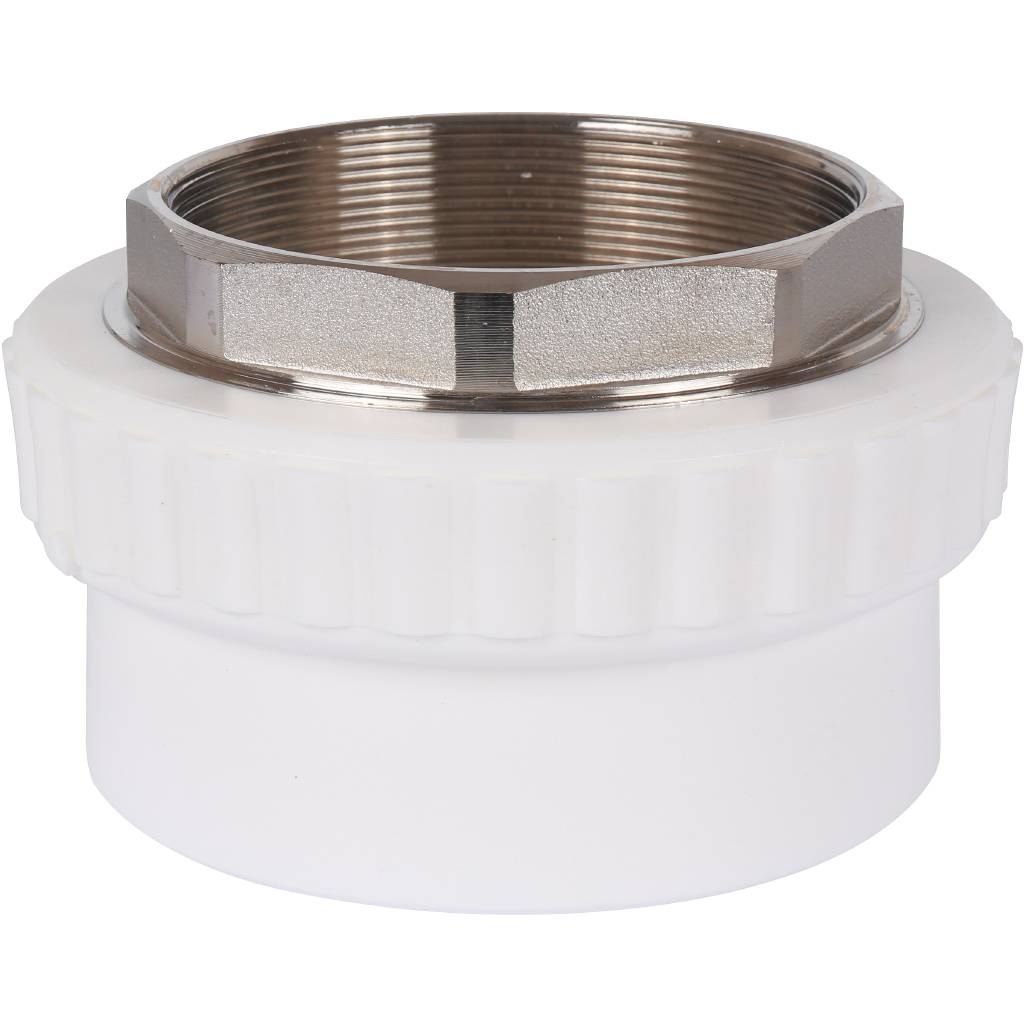

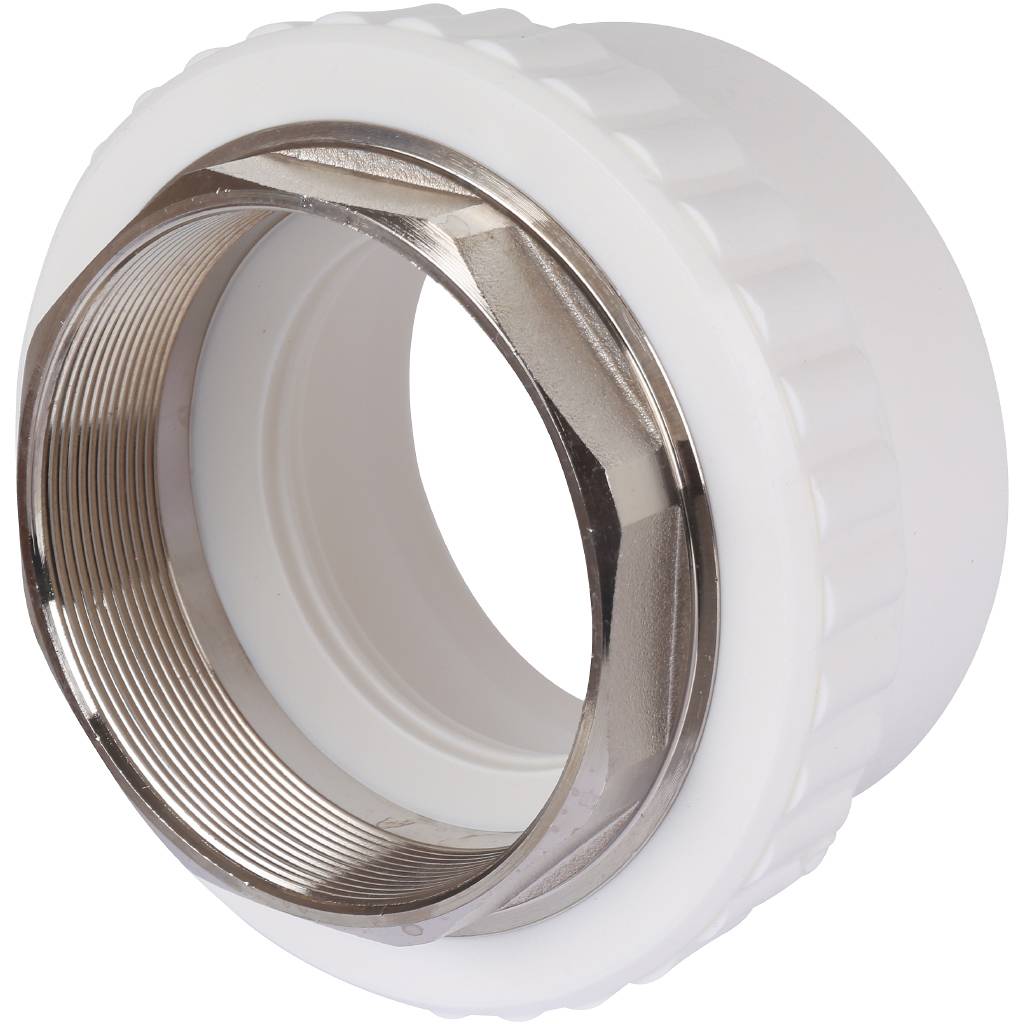

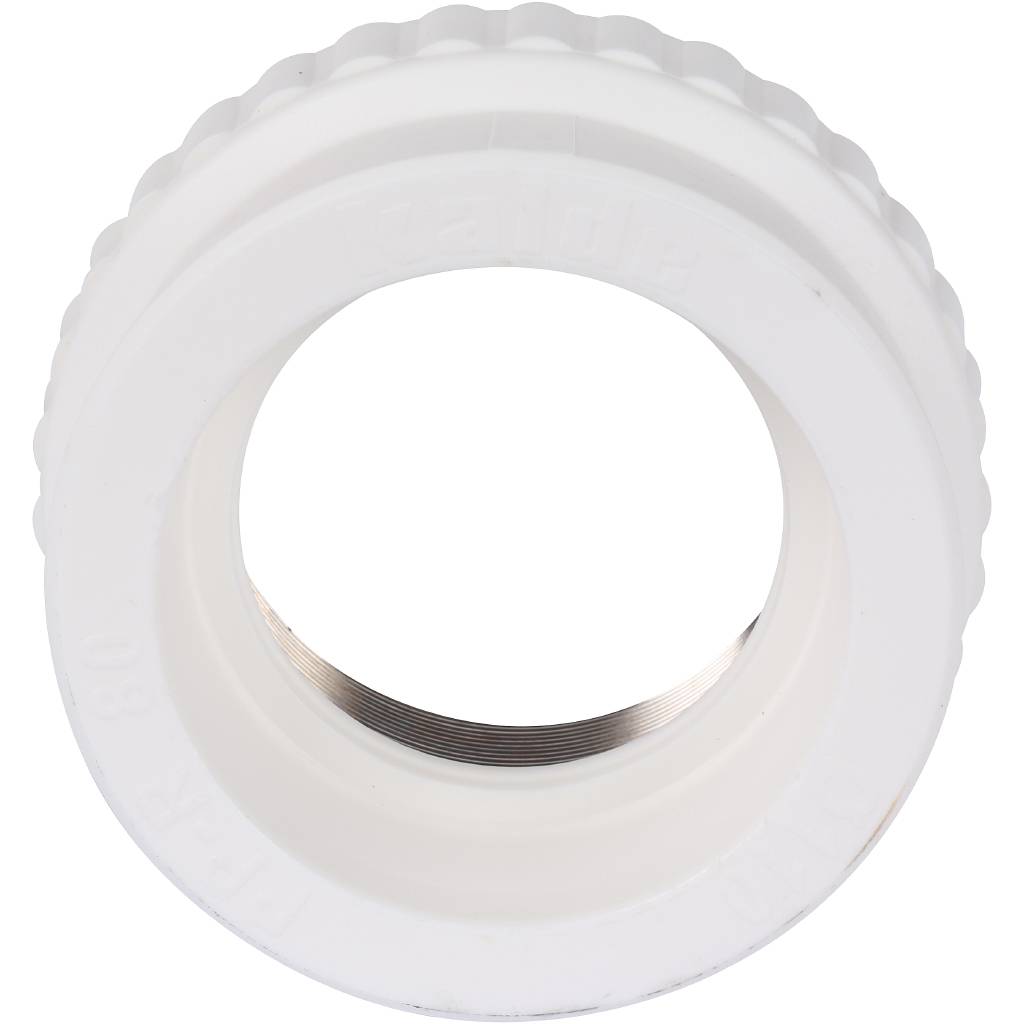

Муфта комбинированная Kalde под шестигранник (внутр. резьба, 110х4) для полипропиленовых труб
Муфта комбинированная Kalde 110х4 — это высокотехнологичный фитинг, предназначенный для создания надежных и долговечных соединений в полипропиленовых трубопроводах систем холодного и горячего водоснабжения. Изделие сочетает в себе полипропиленовый корпус для сварки с металлической внутренней резьбой под ключ-шестигранник, что позволяет осуществлять переход на резьбовые соединения арматуры, счетчиков или другого оборудования.
Назначение и особенности
Данная комбинированная муфта используется для монтажа трубопроводов методом полифузной сварки (пайки). С одной стороны фитинг приваривается к полипропиленовой трубе диаметром 110 мм с толщиной стенки 4 мм, образуя монолитное, неразъемное соединение. С другой стороны, благодаря впрессованной латунной вставке с внутренней резьбой и шестигранником под ключ, муфта обеспечивает удобное и герметичное резьбовое подключение.
Ключевые преимущества муфты Kalde
- Гибкость монтажа: Обеспечивает переход между полипропиленовой трубой и стандартной резьбовой арматурой, что критически важно для установки запорной, регулирующей или измерительной аппаратуры.
- Надежное соединение: Сварной шов с трубой по прочности превосходит сам материал трубы, исключая риск протечек. Резьбовая часть выполнена из качественной латуни с точной нарезкой.
- Удобство затяжки: Наличие шестигранника позволяет использовать стандартный гаечный ключ для монтажа, обеспечивая правильное усилие затяжки без повреждения полипропиленового корпуса.
- Коррозионная стойкость: Полипропиленовый корпус абсолютно инертен к воде и агрессивным средам, не ржавеет и не зарастает отложениями.
- Гигиеничность и безопасность: Материалы соответствуют санитарно-гигиеническим нормам, что делает муфту пригодной для систем питьевого водоснабжения.
- Долговечность: Срок службы изделия в системах горячего водоснабжения достигает 50 лет благодаря использованию стабилизированного полипропилена марки Kalde.
Технические характеристики
- Наружный диаметр трубы: 110 мм
- Толщина стенки трубы (SDR): 4 мм (SDR 17,6, PN20)
- Тип соединения: Комбинированное (сварка + внутренняя резьба)
- Материал корпуса: Полипропилен рандом-сополимер (PP-R 100)
- Материал резьбовой вставки: Латунь
- Рабочая среда: Холодная и горячая вода (до +95°C), другие жидкие неагрессивные среды.
- Рабочее давление: До 20 бар (2 МПа) при температуре 20°C.
- Способ монтажа: Полифузная сварка с использованием сварочного аппарата для полипропилена.
Сфера применения
Муфта комбинированная Kalde 110х4 востребована при монтаже внутренних и наружных инженерных систем:
- Горячее и холодное водоснабжение в жилых, коммерческих и промышленных зданиях.
- Системы отопления (радиаторные и теплопольные).
- Противопожарные трубопроводы.
- Технологические трубопроводы для транспортировки неагрессивных жидкостей.
Инструкция по монтажу
Для создания надежного соединения необходимо:
- Очистить торец трубы и фитинг от загрязнений.
- Установить на сварочный аппарат насадки соответствующего диаметра (110 мм) и нагреть его до рабочей температуры (~260°C).
- Одновременно насадить трубу и муфту на разогретые насадки, выдержав время нагрева согласно таблице сварки (для 110 мм — примерно 45-50 секунд).
- Быстро снять детали с насадок и соединить их друг с другом прямым поступательным движением, без проворачивания.
- Фиксировать соединение в течение времени охлаждения (не менее 5-7 минут).
- После полного остывания сварного шва произвести резьбовое подключение с использованием уплотнителя (лента ФУМ, нить, паста).
Важно: Монтаж должен проводиться квалифицированным специалистом с соблюдением всех технологических норм.
Использование оригинальных фитингов Kalde гарантирует полную совместимость с трубами этого бренда, идеальную геометрию для сварки и безупречную работу смонтированной системы на протяжении десятилетий.
