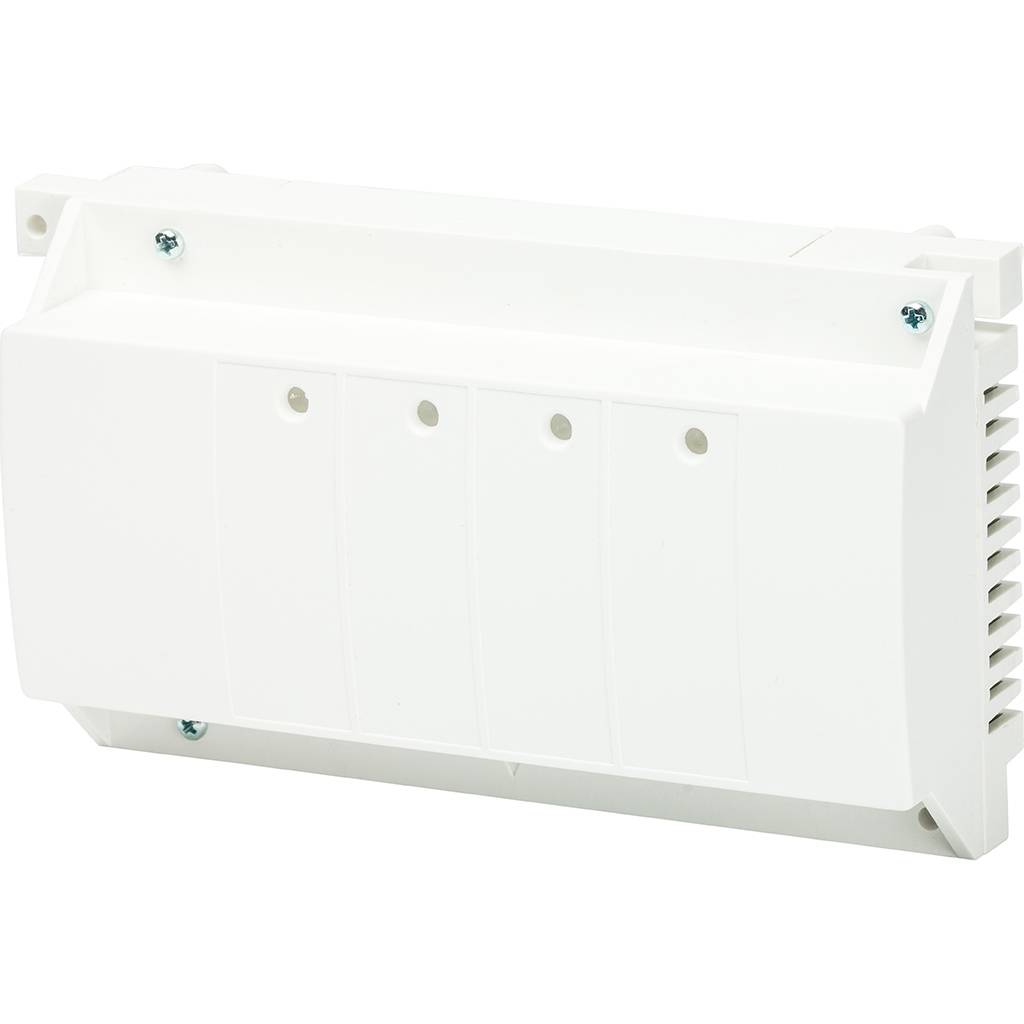

Модуль управляющий дополнительный Watts WFHC (4 зоны, 24В) для закрытых сервоприводов Master
Модуль коммутационный Watts WFHC Master — это ключевой элемент для построения надежной и функциональной системы зонального регулирования в системах отопления или охлаждения. Он выступает в роли интеллектуального посредника между устройствами управления (термостатами) и исполнительными механизмами (сервоприводами), обеспечивая их корректное взаимодействие.
Основное назначение
Модуль Watts WFHC 4-зонный предназначен для централизованного управления до четырёх независимых зон (контуров). Он принимает сигналы от комнатных термостатов и преобразует их в команды для сервоприводов, установленных на коллекторах или клапанах, тем самым регулируя подачу теплоносителя в каждую зону согласно заданным температурным условиям.
Ключевые особенности и преимущества
- Универсальное подключение: Позволяет подключить до 4 термостатов популярных серий (BT, Belux, WFHT, Milux) и до 4 сервоприводов (22С, 26LC).
- Исполнение Master с реле насоса: Данная версия оснащена встроенным реле для автоматического управления циркуляционным насосом. При срабатывании любого из термостатов модуль включает насос, а при отсутствии запроса на отопление во всех зонах — отключает, что способствует энергосбережению.
- Напряжение управления 24В: Работа от безопасного низкого напряжения (24В) повышает общую безопасность системы и упрощает требования к электромонтажу.
- Для закрытых (нормально закрытых) сервоприводов: Специально предназначен для работы с приводами, которые в дежурном режиме закрыты (NC). При подаче напряжения привод открывается.

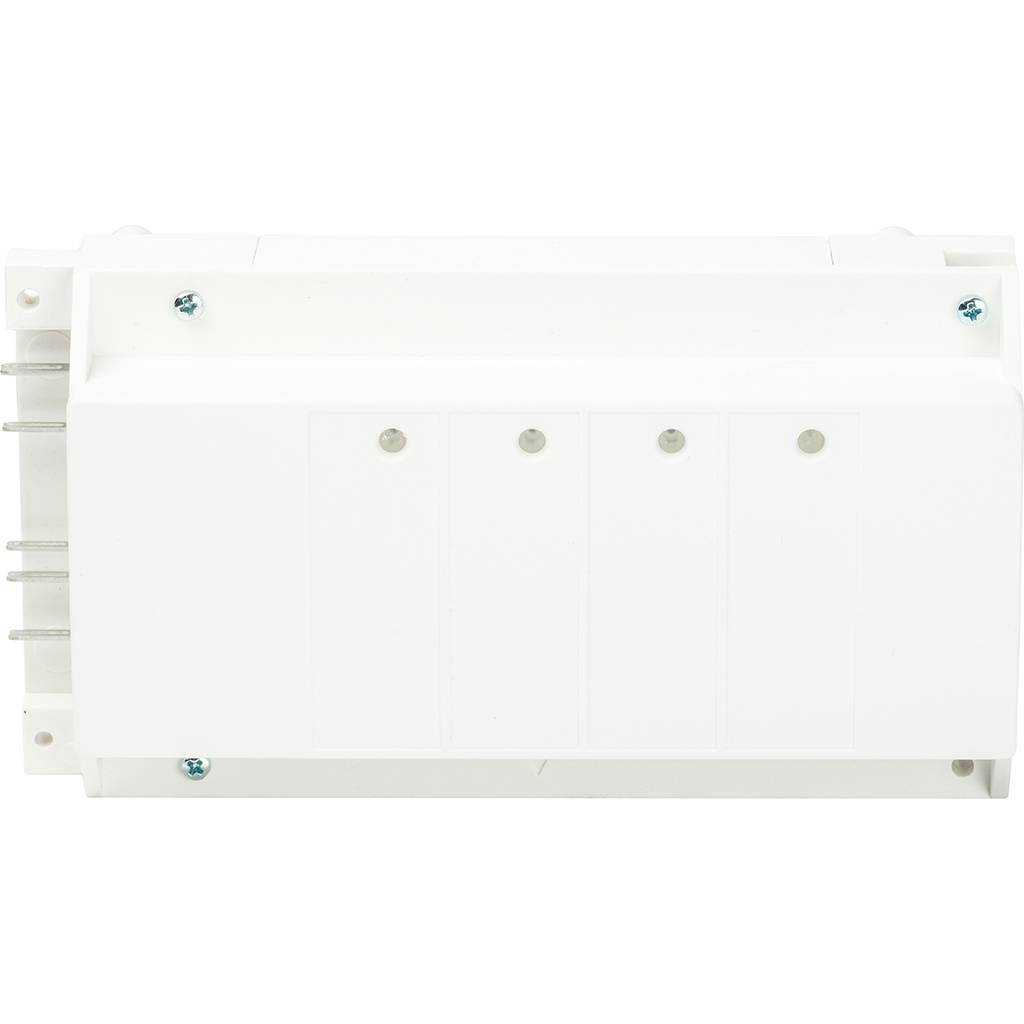

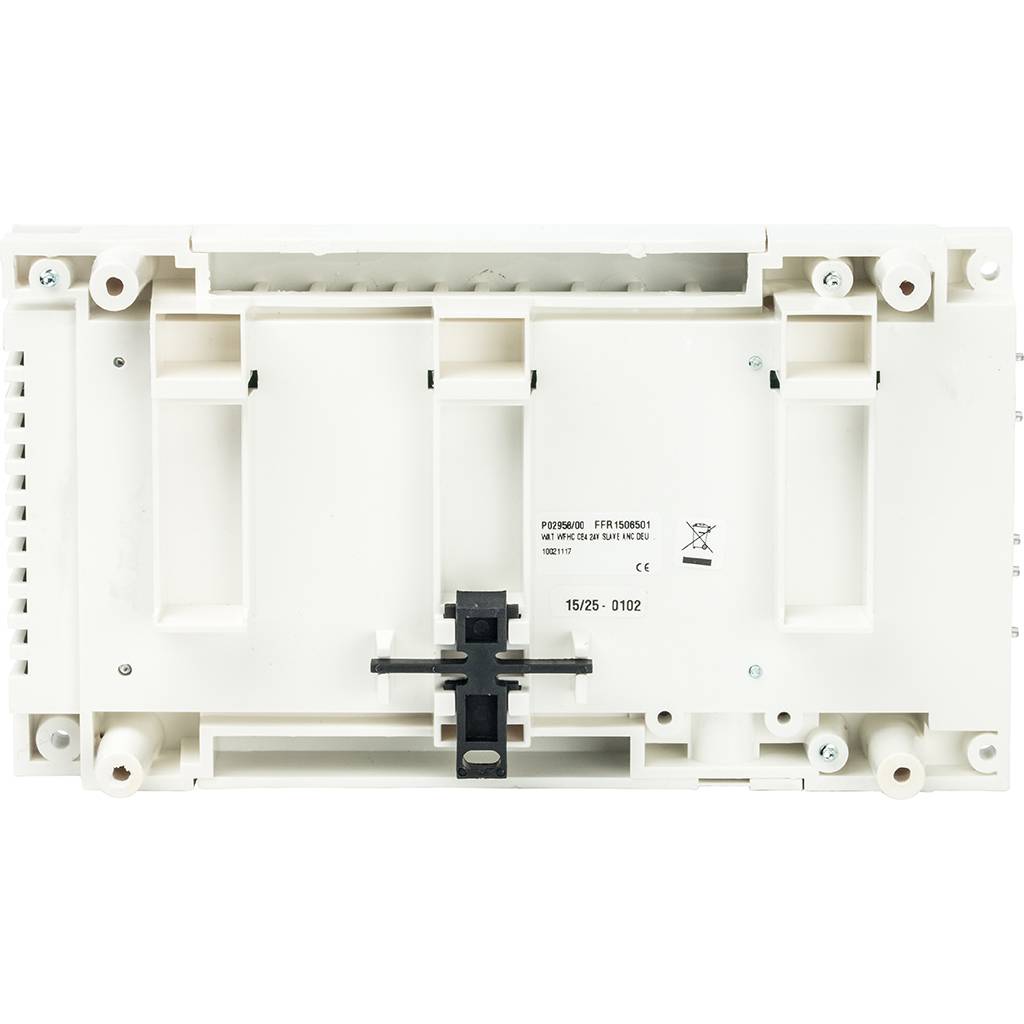

- Модульная конструкция и индикация: Компактный и удобный для монтажа дизайн. Светодиодная индикация на корпусе наглядно отображает статус работы каждой зоны и модуля в целом, облегчая настройку и диагностику.
- Класс защиты IP20: Предназначен для установки в защищенных от влаги и прямого попадания воды местах (щитовые, распределительные шкафы).
- Возможность расширения: Исполнение Master позволяет при необходимости подключить к нему дополнительные модули Slave для увеличения количества управляемых зон.
Область применения
Управляющий модуль Watts WFHC идеально подходит для организации зонального регулирования в квартирах с лучевой разводкой, коттеджах, коммерческих помещениях. Он применяется в системах водяного теплого пола, радиаторного отопления, а также для управления зонами в системах вентиляции или охлаждения.
Принцип работы
Каждый подключенный комнатный термостат контролирует температуру в своей зоне. При падении температуры ниже заданного значения термостат замыкает цепь. Модуль WFHC фиксирует этот сигнал, активирует соответствующее выходное реле, которое подает напряжение 24В на сервопривод в этой зоне. Привод открывает клапан, запуская подачу теплоносителя. Одновременно с этим, если активна хотя бы одна зона, встроенное реле модуля Master включает циркуляционный насос. Когда температура достигает заданного уровня, термостат размыкает цепь, модуль снимает напряжение с привода (клапан закрывается), а при отсутствии запросов со всех зон — отключает насос.
