Назначение и особенности

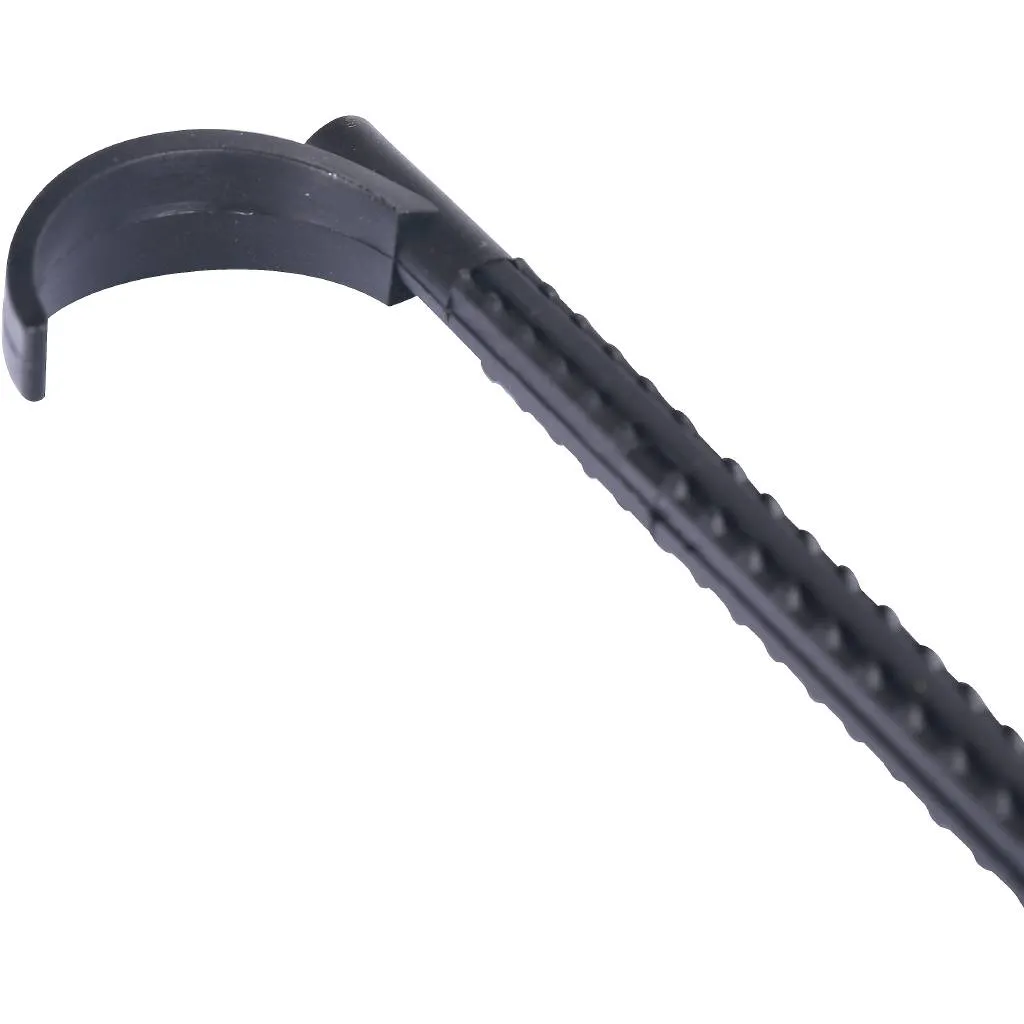

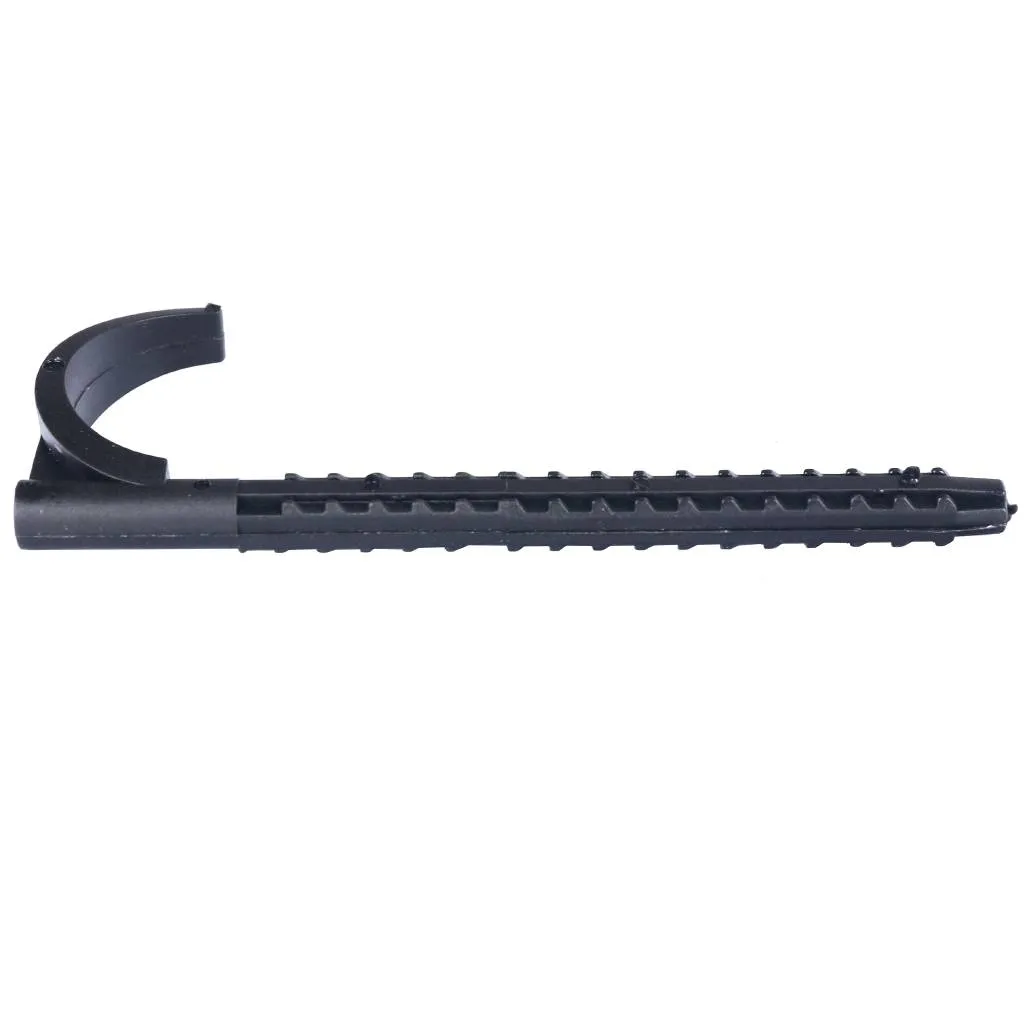

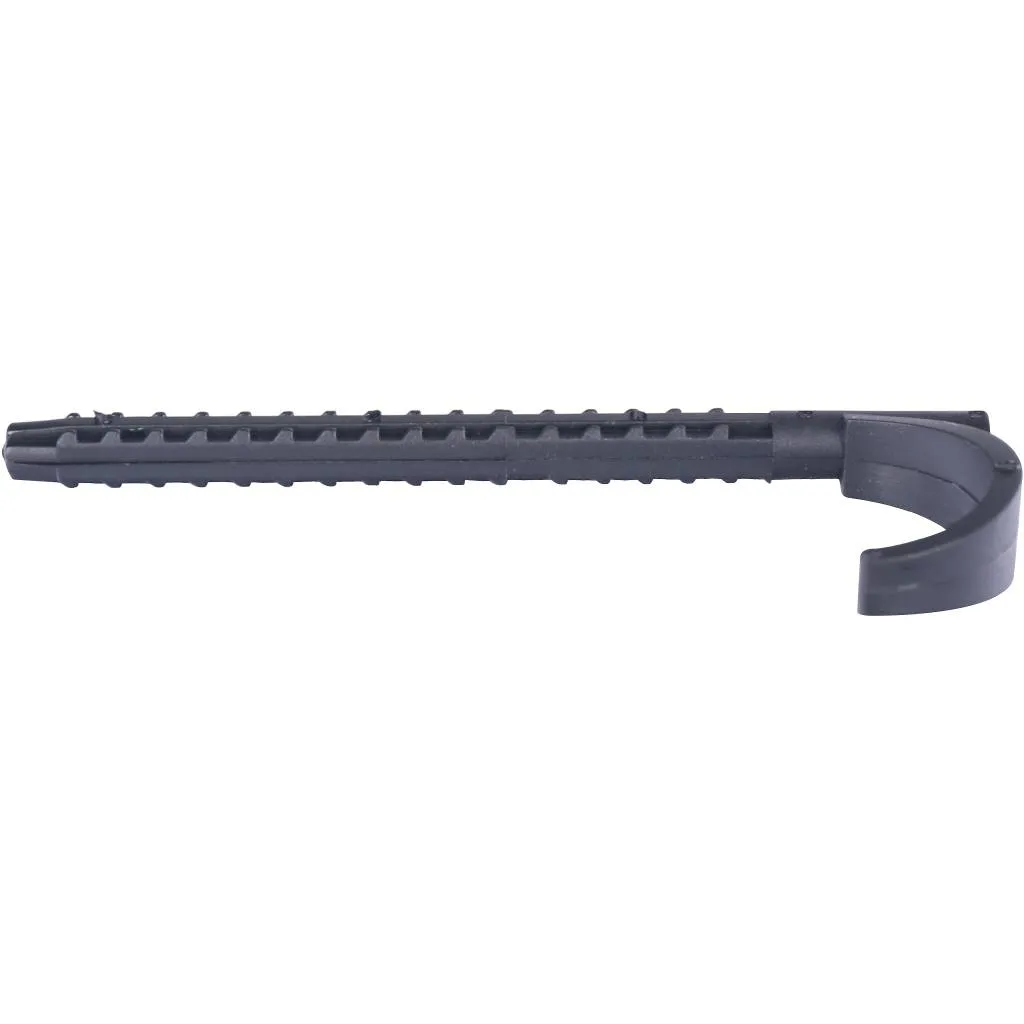

Крюк с дюбелем Rehau Rautitan — это специализированный крепёжный элемент, разработанный для профессионального и надёжного монтажа трубопроводных систем. Он является неотъемлемой частью системы крепления РЕХАУ, обеспечивающей долговечность и стабильность инженерных коммуникаций.

Данный крюк предназначен для фиксации одной трубы линейки Rautitan stabil или Rautitan flex к бетонному или кирпичному основанию пола с обязательным применением теплоизоляции (скорлупы). Это ключевое решение для скрытой разводки систем отопления и водоснабжения в стяжке пола.

Технические характеристики и совместимость

• Артикул производителя: 12573781002
• Тип крепления: Крюк с дюбелем (распорный нейлоновый дюбель + стальной крюк)
• Количество труб: 1
• Диаметр труб: от 10 до 32 мм (включая стандартные размеры 16, 20, 25, 32 мм)
• Назначение: Для монтажа к полу с использованием изоляции
• Система: Rehau Rautitan (Стабилизированный полиэтилен PEX и PEX-трубы с кислородным барьером)
• Материал крюка: Сталь с защитным покрытием
• Материал дюбеля: Ударопрочный нейлон

Преимущества использования оригинального крепежа REHAU

Использование фирменного крюка Rehau Rautitan гарантирует:

• Идеальную совместимость: Конструкция крюка оптимизирована под геометрию и физические свойства труб RAUTITAN, включая толщину изоляции.
• Надёжную фиксацию: Прочный стальной крюк и качественный дюбель обеспечивают неподвижное закрепление трубы в изоляции на весь срок службы системы.
• Защиту от повреждений: Правильная фиксация предотвращает трение, напряжение и механические повреждения трубы в стяжке.
• Соответствие стандартам: Крепёж является частью сертифицированной системы, что важно для сохранения гарантийных обязательств на всю систему.
• Простой монтаж: Удобная конструкция позволяет быстро и точно выполнить укладку трубопровода.

Область применения

Крюк с дюбелем РЕХАУ RAUTITAN применяется при монтаже:

• Систем напольного отопления (тёплый пол)
• Распределительных трубопроводов холодного и горячего водоснабжения, скрытых в стяжке
• Систем скрытого отопления (разводка к радиаторам в полу)

Важно: Крепёж предназначен для использования совместно с теплоизоляционной скорлупой (чехлом) на трубе, которая защищает трубу от теплопотерь и механического воздействия бетона.

Рекомендации по монтажу

1. Надеть на трубу Rautitan stabil или Rautitan flex полную теплоизоляцию.
2. Разметить трассу прокладки трубопровода на основании пола.
3. Просверлить отверстие под дюбель соответствующего диаметра и глубины.
4. Вставить распорный дюбель в отверстие.
5. Уложить трубу в изоляции на основание, завести её в крюк.
6. Зафиксировать крюк, закрутив его в дюбель до упора, обеспечивая плотное, но не деформирующее прилегание к изоляции.
7. Рекомендуемый шаг крепления — 0,8-1,0 м на прямых участках и дополнительная фиксация перед изгибами.
