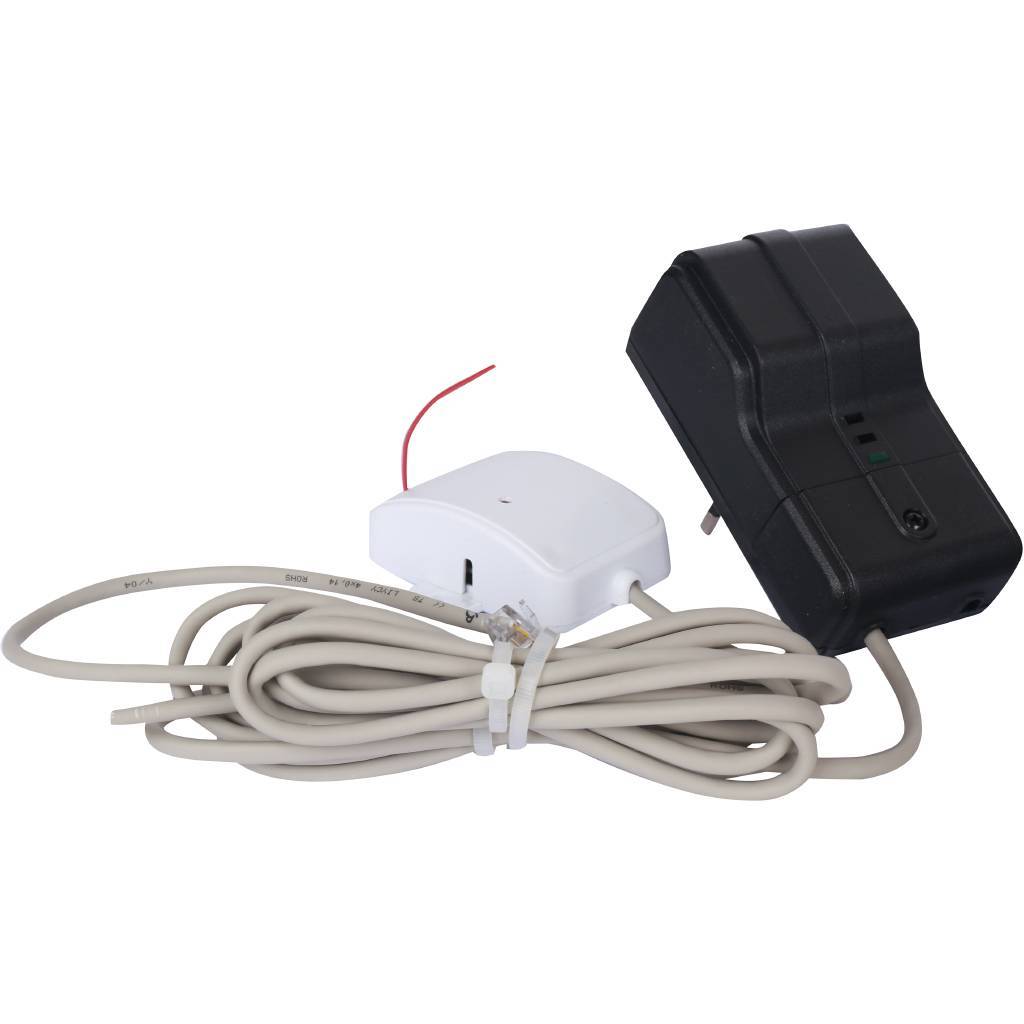

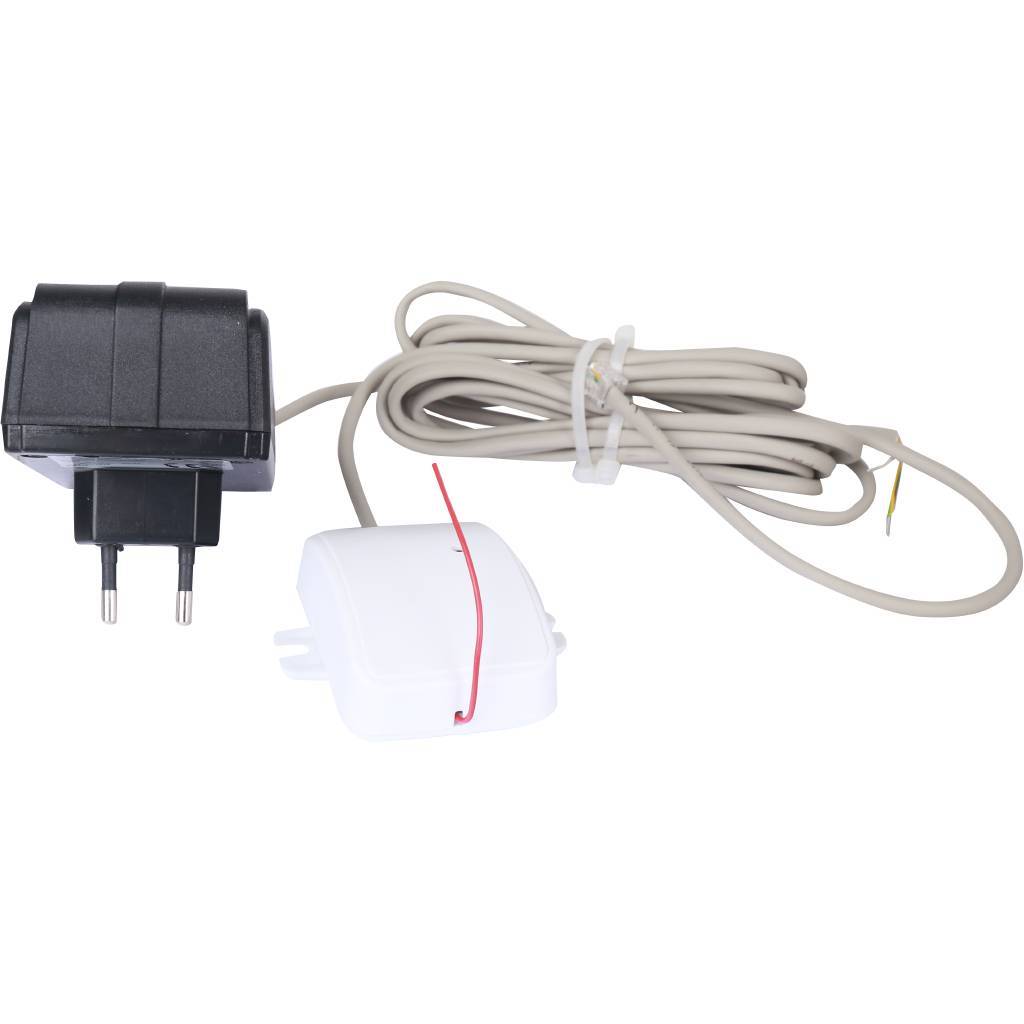

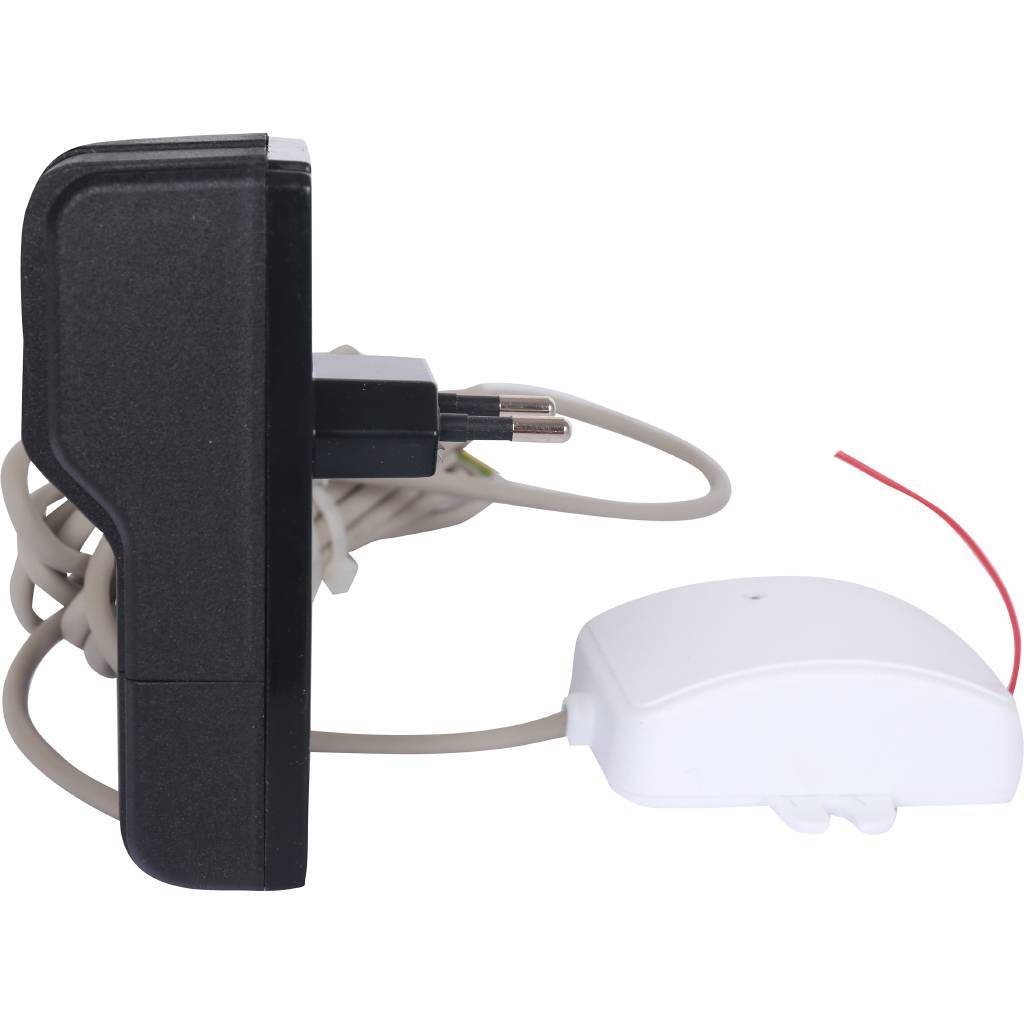

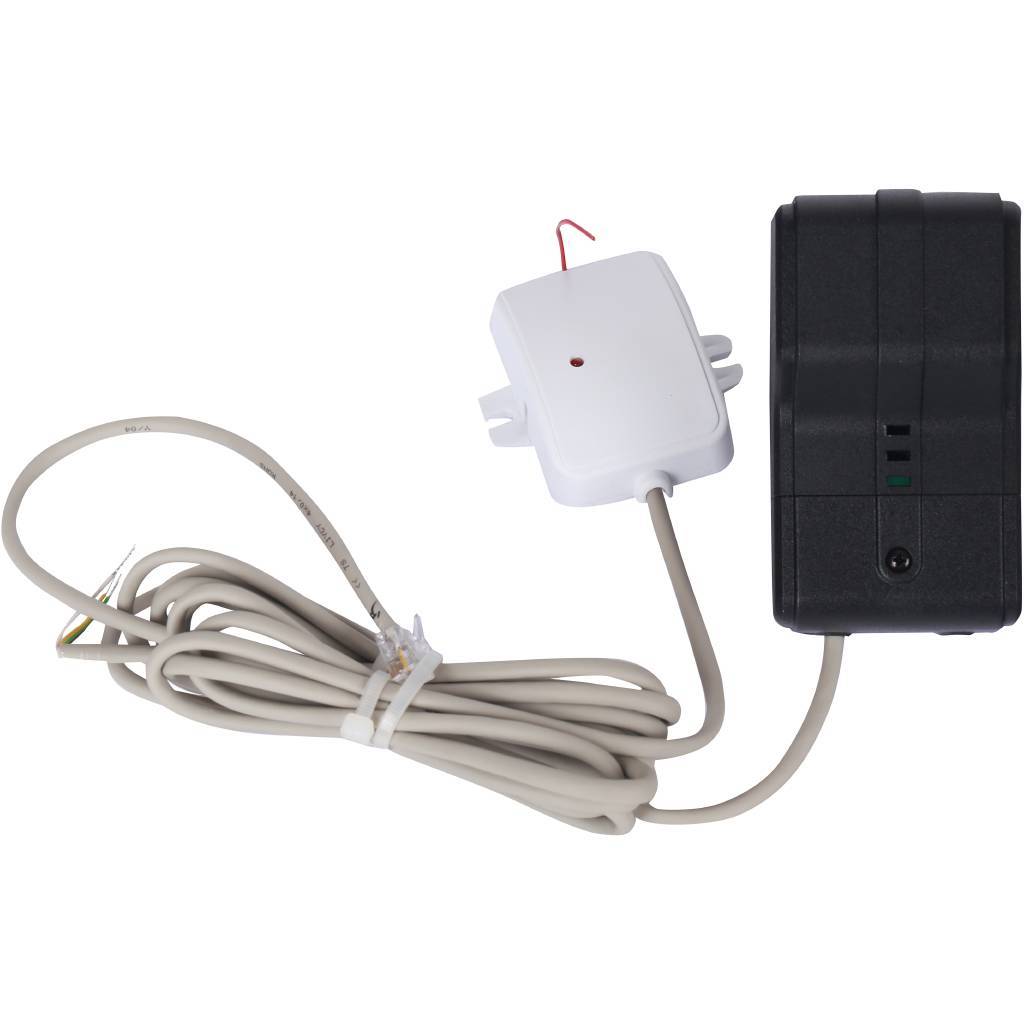

Комплект для беспроводной связи RS TECH ST-260
Организуйте надежную и удобную беспроводную связь между устройствами в системе автоматизации с комплектом RS TECH ST-260. Это решение устраняет необходимость в сложной прокладке проводов, обеспечивая стабильный обмен данными по радиоканалу.
Назначение и преимущества комплекта
Комплект ST-260 предназначен для создания беспроводного моста между контроллерами и дополнительными модулями торговой марки TECH, использующими интерфейс связи RS. Это идеальный выбор для модернизации существующих систем или построения новых сетей, где прокладка кабеля затруднена, нежелательна или экономически нецелесообразна.
- Экономия на монтаже: Отказ от дорогостоящих кабельных трасс.
- Гибкость установки: Быстрое размещение оборудования в оптимальных точках без привязки к проводной линии.
- Надежность связи: Устойчивый радиоканал, разработанный для промышленных систем управления.
- Полная совместимость: Специально создан для работы с оборудованием TECH (RS-интерфейс).

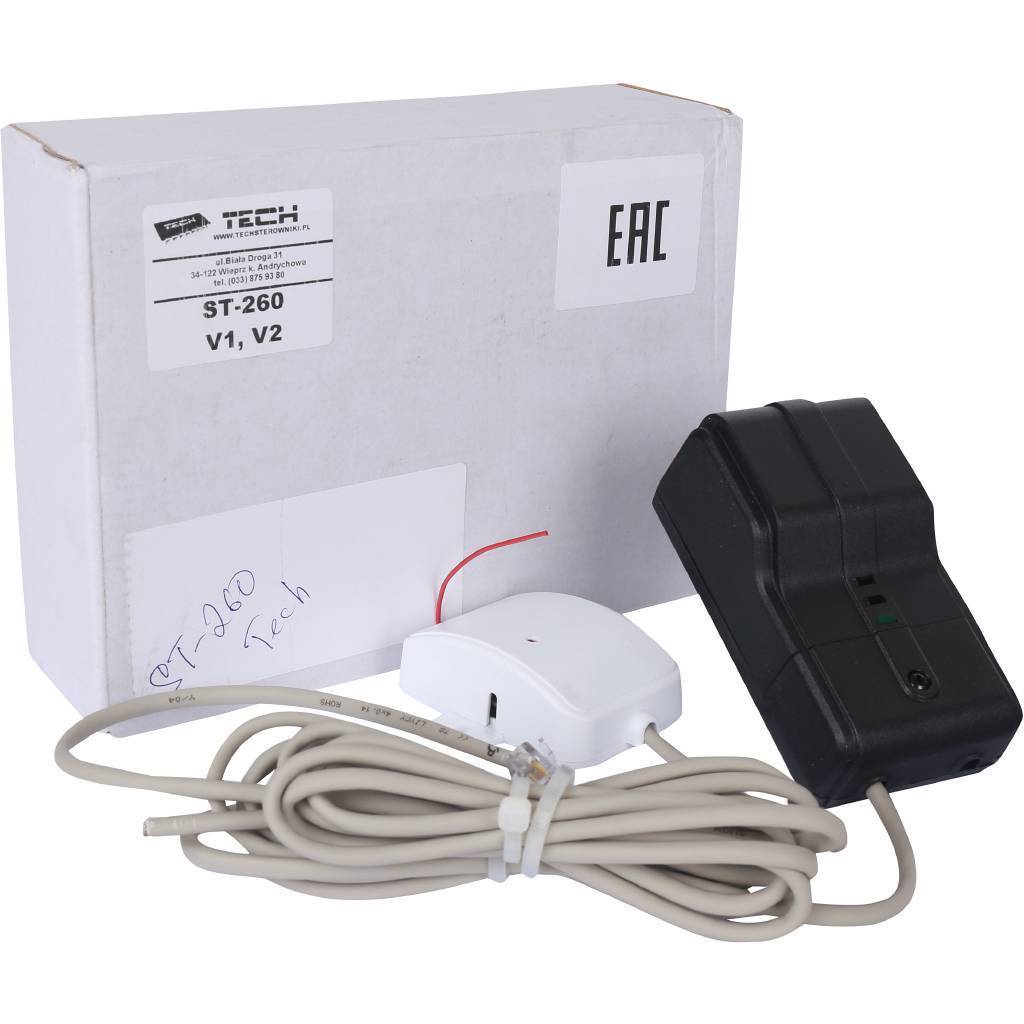

Состав комплекта и функционал модулей
В комплект входят два взаимодополняющих беспроводных модуля, которые работают только в паре.
Модуль ST-260 v1 (Ведущий / Master)
Предназначен для подключения к главному контроллеру системы (например, котловому контроллеру TECH), оснащенному портом RS. Этот модуль получает питание непосредственно от контроллера, к которому подключается.
Основная функция: Прием команд от контроллера по проводу и их беспроводная передача модулю v2, а также прием данных от v2 и передача их контроллеру.
Модуль ST-260 v2 (Ведомый / Slave)
Предназначен для подключения к периферийным приборам с интерфейсом RS, расширяющим функционал системы. Работает с такими устройствами, как:
- Модуль дистанционного управления TECH ST-280
- GSM-модуль TECH ST-65 для оповещений и управления по SMS
- Интернет-модуль TECH ST-507 для удаленного контроля через сеть
- Другие совместимые контроллеры и устройства TECH
Основная функция: Прием сигналов по радиоканалу от модуля v1 и передача их на периферийное устройство по проводу, а также отправка данных от периферийного устройства обратно на v1.
Область применения
Комплект беспроводной связи RS TECH ST-260 находит применение в системах автоматизации инженерного оборудования зданий:
- Системы отопления: Для связи котлового контроллера с выносными термостатами, погодозависимой автоматикой или модулями удаленного доступа, установленными в другом помещении или здании.
- Диспетчеризация: Для интеграции удаленных модулей (GSM, Ethernet) в единую систему управления без прокладки кабелей между этажами или зданиями.
- Модернизация: Для добавления беспроводной функциональности в уже существующие проводные системы TECH.
Технические особенности
- Связь: беспроводная, по защищенному радиоканалу.
- Интерфейс подключения: RS (для совместимого оборудования TECH).
- Работа в паре: модули v1 и v2 поставляются предварительно спаренными.
- Питание модуля v1: от контроллера TECH.
- Питание модуля v2: от подключаемого периферийного устройства.
Итог: Комплект RS TECH ST-260 – это профессиональное, готовое решение для реализации беспроводной связи в экосистеме устройств автоматизации TECH. Он обеспечивает простоту монтажа, надежность работы и открывает возможности для гибкого построения и расширения систем управления отоплением и другими инженерными сетями.
