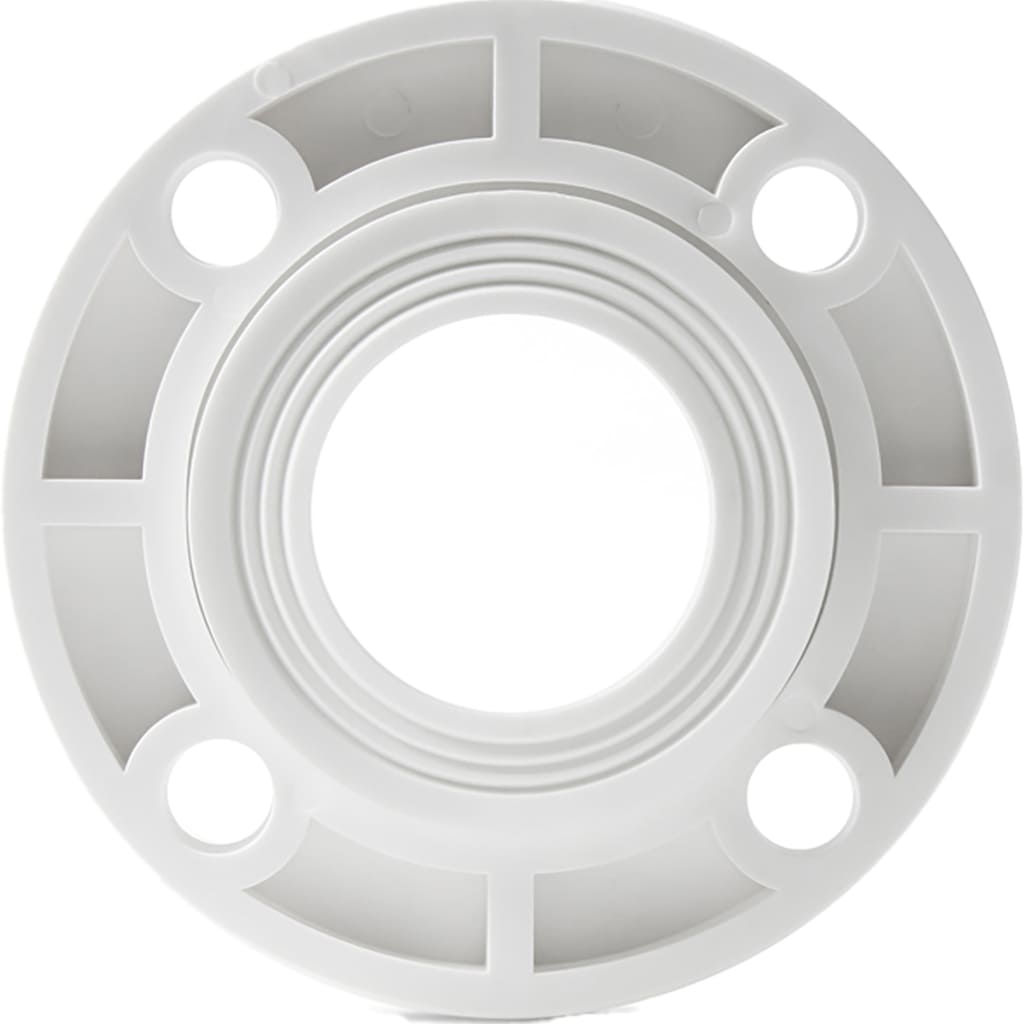

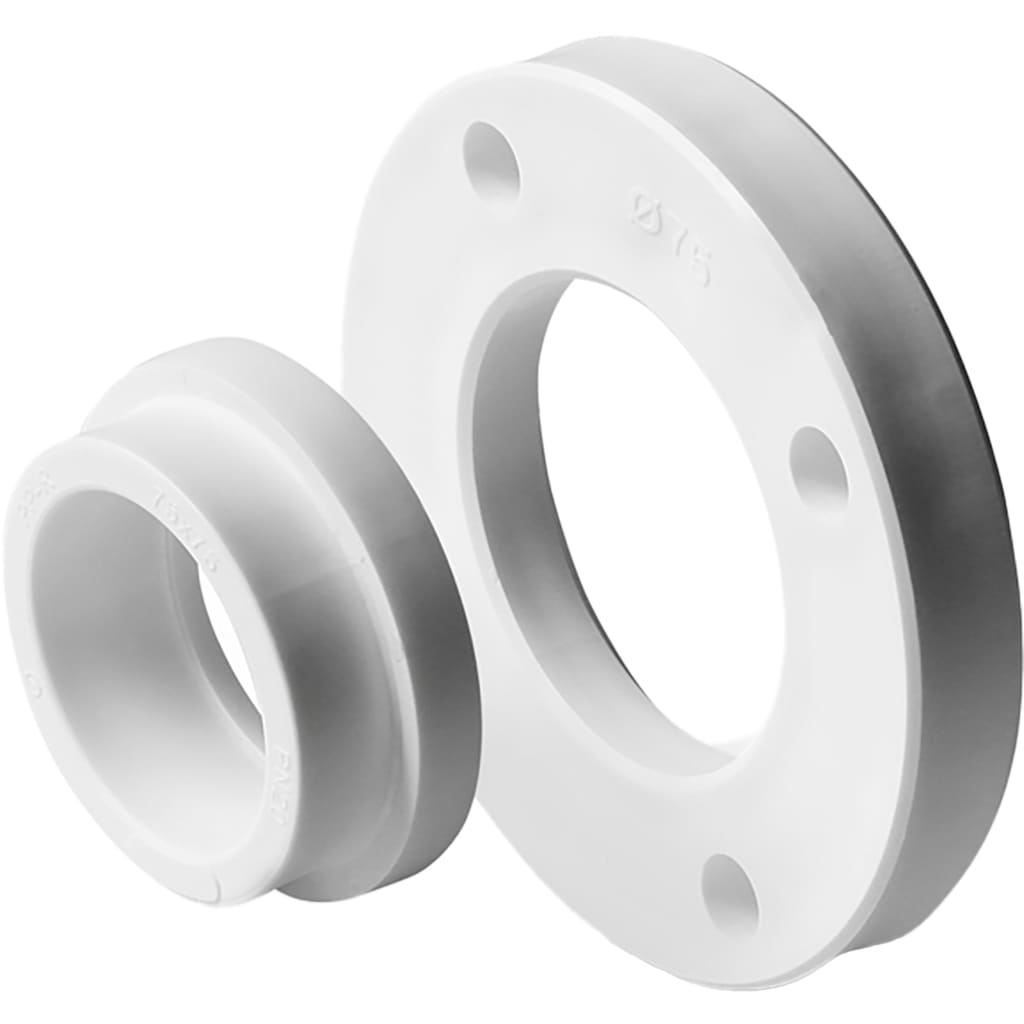

Комплект бурт и фланец Pro Aqua d=50 PP-R EN 1092 Серый
Комплект бурт и фланец Pro Aqua — это профессиональное комбинированное соединение, предназначенное для надежного перехода с полипропиленовой (PP-R) трубы на фланцевую систему. Изделие стандарта EN 1092 обеспечивает герметичное и долговечное соединение в ответственных инженерных системах.
Назначение и область применения
Комплект используется для монтажа разъемных соединений в трубопроводах из полипропилена PP-R. Он незаменим при подключении к фланцевой арматуре (задвижкам, клапанам, насосам), врезке в существующие металлические линии или создании ремонтных разрывов на магистралях диаметром 50 мм. Применяется в системах холодного и горячего водоснабжения, отопления, а также в технологических трубопроводах.
Конструкция и материалы
- Бурт (фланцевая втулка): Изготовлен из полипропилена PP-R серого цвета. С одной стороны имеет приварной раструб для неразъемного монтажа на трубу методом полифузионной сварки, с другой — фланцевое кольцо.
- Фланец ответный (накидной): Стальной, с защитным покрытием. Комплектуется полным набором крепежа (болты, гайки, шайбы) для удобства монтажа.
- Уплотнение: Между фланцами устанавливается паронитовая или резиновая прокладка (входит в комплект или приобретается отдельно), обеспечивающая герметичность стыка.
Ключевые преимущества
- Надежность: Соответствие европейскому стандарту EN 1092 гарантирует точность геометрии и высокую прочность соединения.
- Коррозионная стойкость: Полипропиленовый бурт не подвержен коррозии и химическому воздействию агрессивных сред.
- Простой монтаж: Технология соединения сочетает неразъемную сварку (бурт-труба) и разъемное фланцевое соединение, что упрощает установку, обслуживание и демонтаж узла.
- Долговечность: Материалы комплекса Pro Aqua рассчитаны на длительный срок службы в рабочих условиях систем отопления и водоснабжения.
- Универсальность: Позволяет интегрировать современные полипропиленовые трубопроводы с оборудованием, имеющим фланцевое присоединение.
Технические характеристики
- Присоединительный диаметр трубы (d): 50 мм.
- Материал бурта: Полипропилен PP-R (серый).
- Стандарт фланца: EN 1092.
- Тип соединения: Комбинированное (сварное + фланцевое).
- Рабочая среда: Вода, теплоноситель.
- Рабочее давление (PN): Зависит от класса давления используемой PP-R трубы (как правило, PN10, PN16, PN20).
Инструкция по монтажу
- Отрежьте трубу строго перпендикулярно оси, зачистите и обезжирьте торец.
- Наденьте на трубу накидной фланец из комплекта.
- Произведите полифузионную сварку бурта на трубу, используя сварочный аппарат для PP-R с насадкой соответствующего диаметра (50 мм). Соблюдайте время нагрева и технологическую паузу.
- После остывания сварного соединения установите уплотнительную прокладку на фланцевое кольцо бурта.
- Совместите ответный фланец с буртом и равномерно затяните болты крест-накрест, обеспечивая равномерное прилегание.
Комплект бурт-фланец Pro Aqua 50 мм — это оптимальное решение для создания разъемных узлов в полипропиленовых трубопроводах. Его использование повышает ремонтопригодность системы и обеспечивает герметичное соединение, соответствующее требованиям современных инженерных проектов.
