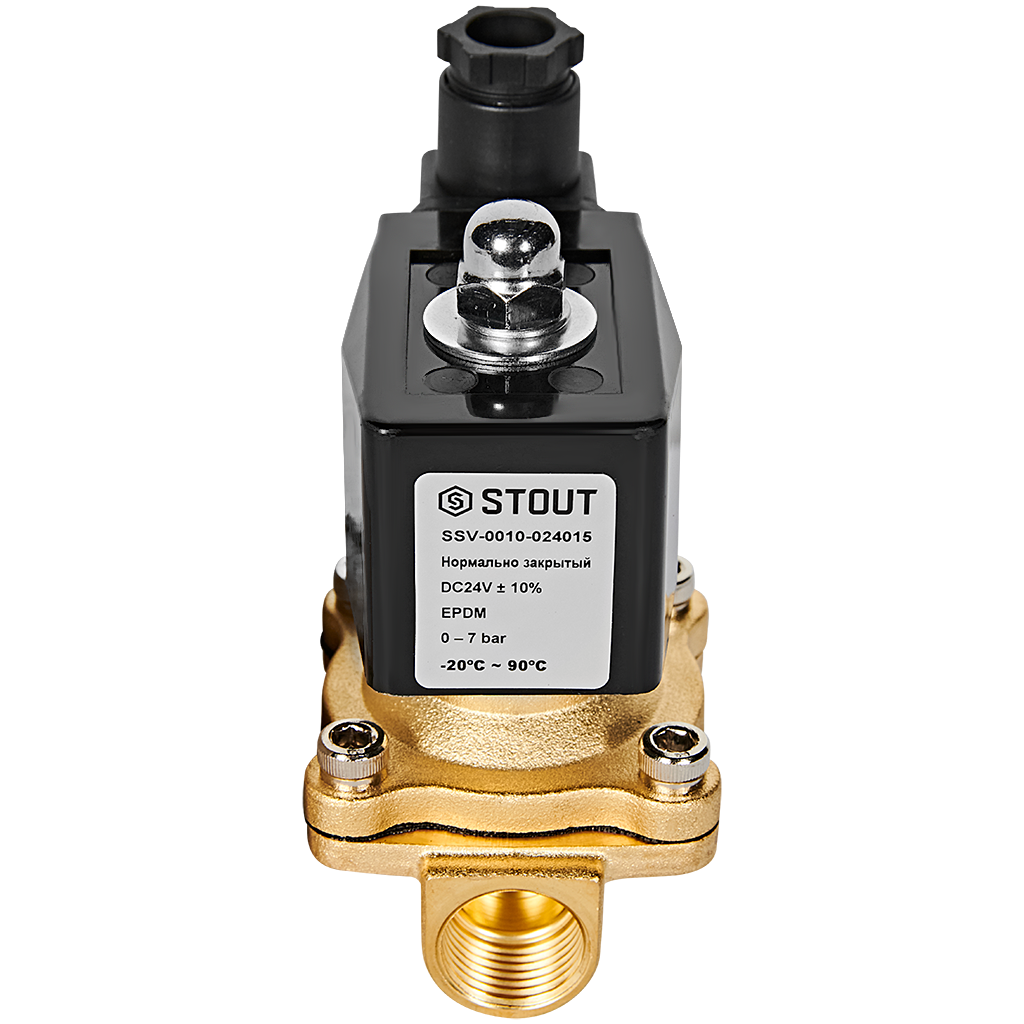

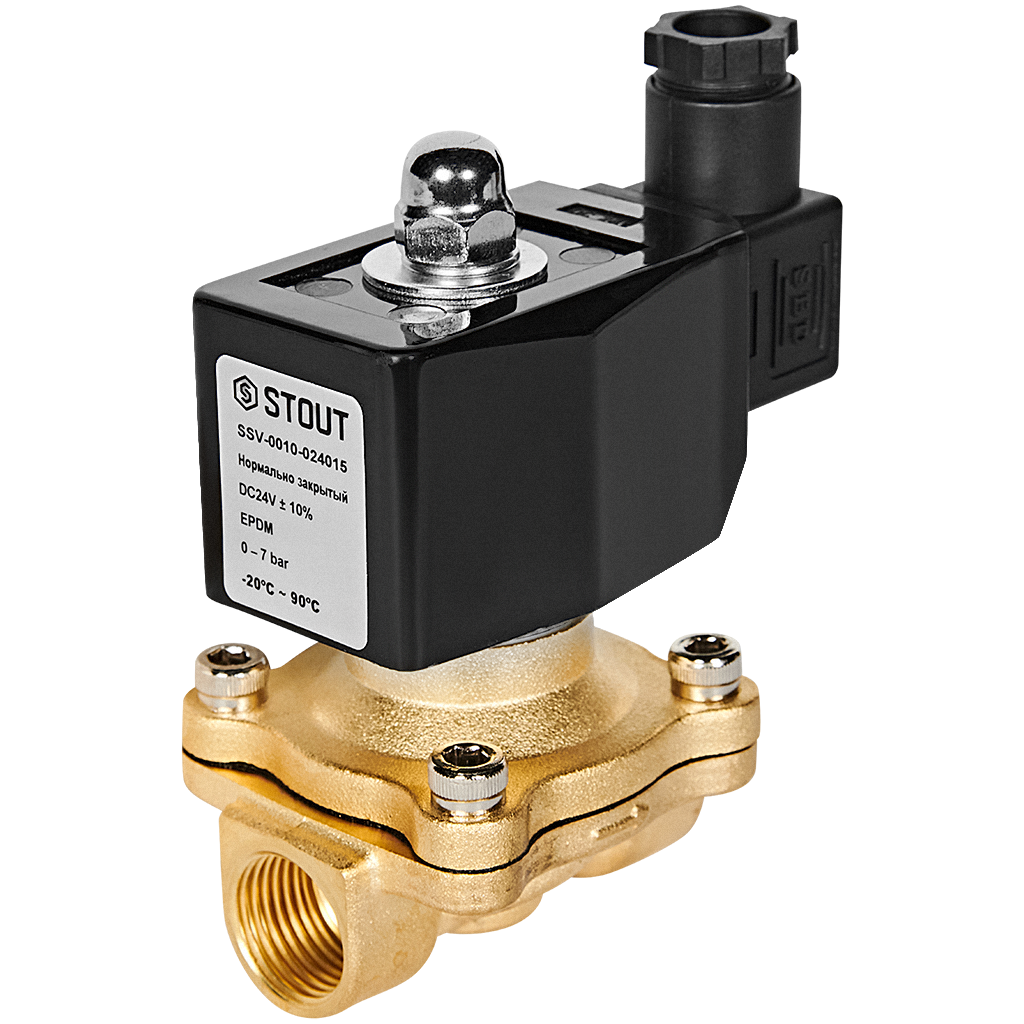

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G1/2 SSV-0010-024015
Электромагнитный клапан STOUT серии SSV-0010 — это надежный двухпозиционный запорный клапан нормально закрытого типа (НЗ), предназначенный для автоматизации систем водоснабжения, отопления, пневматики и управления технологическими процессами. Модель SSV-0010-024015 с напряжением катушки 24В постоянного тока и резьбовым соединением G1/2" обеспечивает точное и быстрое дистанционное управление потоком среды.
Ключевые особенности и преимущества
- Принцип действия: Прямого действия (не требует перепада давления для открытия).
- Тип в нормальном состоянии: Нормально закрытый (НЗ). Клапан закрыт при отсутствии напряжения.
- Управление: Электромагнитная катушка на 24В DC, обеспечивающая безопасность и совместимость с системами низковольтной автоматики.

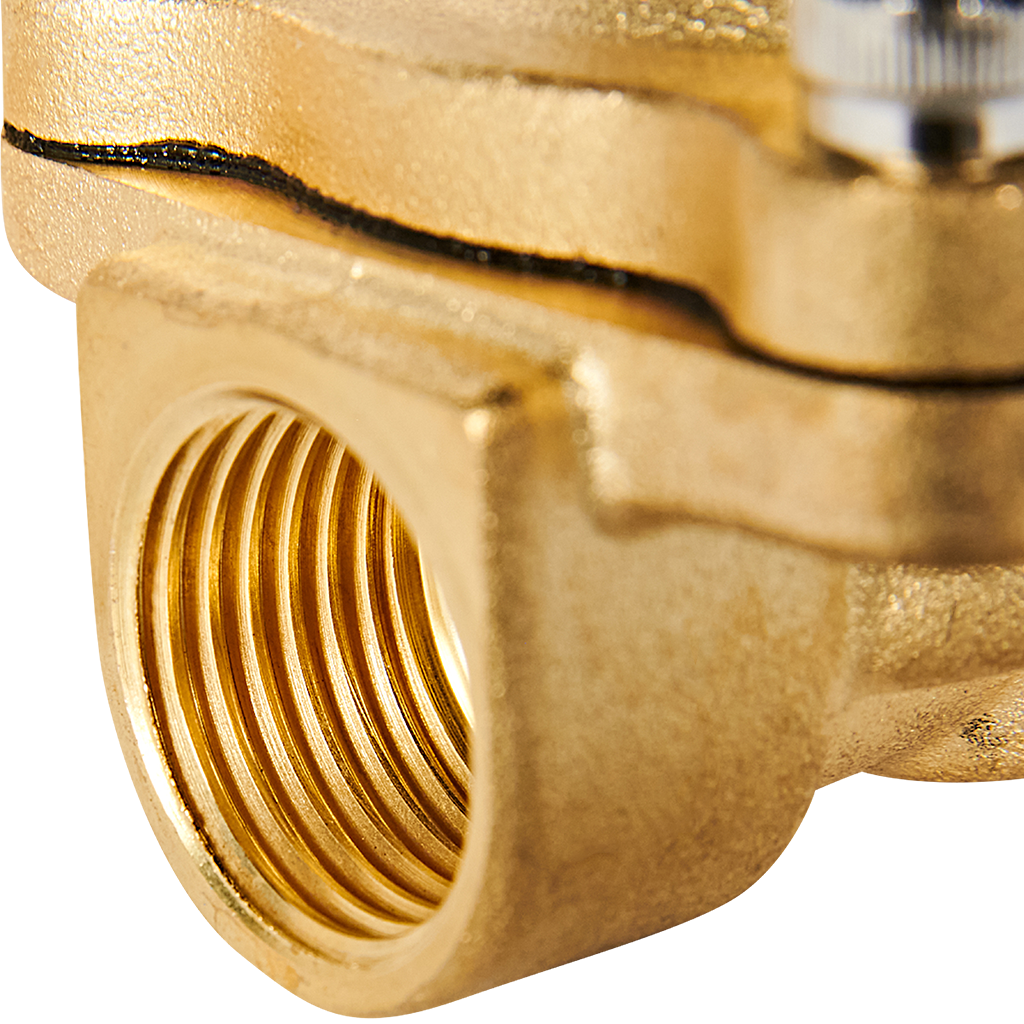

- Подключение: Резьба внутренняя G1/2" (1/2 дюйма).
- Корпус: Изготовлен из нержавеющей стали (SS), что обеспечивает коррозионную стойкость и долговечность.
- Уплотнение: Мембрана из EPDM (этилен-пропиленового каучука), обеспечивающая герметичность и совместимость с широким диапазоном сред.
- Надежность: Простая и проверенная конструкция прямого действия с минимальным количеством подвижных частей.
- Быстродействие: Мгновенное открытие и закрытие при подаче/снятии напряжения.
Принцип работы клапана НЗ (нормально закрытого)
В исходном состоянии, когда напряжение на катушку не подано, подпружиненная мембрана плотно прижата к седлу, перекрывая проходное отверстие. Избыточное давление в полости над мембраной сбрасывается через специальное перепускное отверстие, что способствует надежному запиранию.
При подаче напряжения 24В на электромагнитную катушку создается магнитное поле, которое втягивает сердечник соленоида. Сердечник, соединенный с мембраной, поднимается, преодолевая усилие пружины, и открывает главное проходное седло. Поток среды восстанавливается. Клапан остается в открытом состоянии все время, пока на катушку подано напряжение.
Область применения
Соленоидный клапан STOUT SSV-0010-024015 предназначен для работы со средами, не агрессивными к материалам его конструкции:
- Вода (холодная и горячая, техническая и очищенная)
- Сжатый воздух и другие нейтральные газы
- Индустриальные масла и некоторые неагрессивные жидкости
Типичные системы: автоматическое поливочное оборудование, системы промывки, водоочистки, управления котлами и отопительными контурами, промышленные моечные машины, пневмоавтоматика, диспенсеры.
Основные технические характеристики
| Модель | SSV-0010-024015 |
| Тип клапана | Соленоидный, прямого действия |
| Положение в обесточенном состоянии | Нормально закрытый (НЗ) |
| Напряжение питания катушки | 24 В постоянного тока (DC) |
| Присоединение | Резьба G1/2" (внутренняя) |
| Материал корпуса | Нержавеющая сталь (Stainless Steel) |
| Материал мембраны | EPDM |
| Рабочая среда | Вода, воздух, масло, нейтральные газы |
| Макс. рабочее давление | До 10 бар (зависит от среды) |
| Температура среды | До +120°C (с EPDM) |
| Класс защиты | IP65 (стандартно для катушки) |
| Режим работы | Длительный (100% ПВ) |
Комплектация
Электромагнитный клапан STOUT SSV-0010-024015 поставляется в сборе, готовый к установке. Рекомендуется использовать дополнительно фильтр перед клапаном для защиты от механических примесей.
Надежный электромагнитный клапан для автоматизации
Купить соленоидный клапан STOUT 24В G1/2 — значит выбрать простое и эффективное решение для автоматического перекрытия воды, воздуха или масла. Модель SSV-0010-024015 идеально подходит для интеграции в системы «умного дома», промышленные линии и коммерческое оборудование благодаря низковольтному безопасному управлению, надежности конструкции прямого действия и универсальности применения. Бренд STOUT гарантирует контроль качества на всех этапах производства, что обеспечивает стабильную работу клапана на протяжении всего срока службы.
