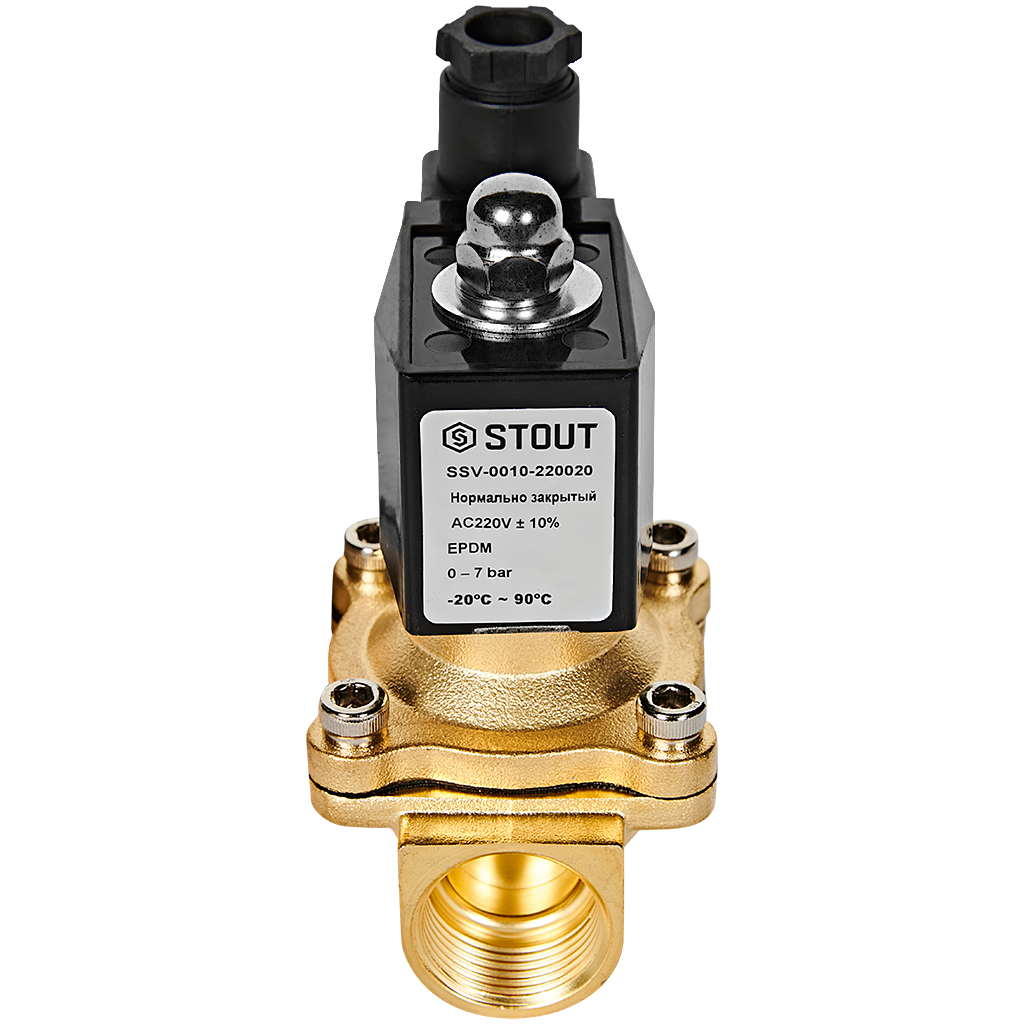

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 220В G3/4 SSV-0010-220020
Электромагнитный клапан STOUT SSV-0010-220020 — это надежный двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и в технологических линиях.
Назначение и область применения
Клапан предназначен для дистанционного или программного перекрытия потока среды, не агрессивной к материалам его конструкции. Идеально подходит для управления подачей:
- Воды (холодной и горячей, технической и очищенной)
- Сжатого воздуха и других нейтральных газов
- Масла и других некоррозионных жидкостей
Благодаря компактности и надежности, клапан STOUT SSV-0010 востребован в системах автоматики котлов, стиральных и посудомоечных машин, поливочных системах, промышленных установках и другом оборудовании.
Принцип работы и конструктивные особенности
Клапан относится к устройствам прямого действия. Это означает, что для его открытия не требуется перепад давления в трубопроводе — усилие создается исключительно электромагнитной катушкой.
Как работает нормально закрытый (НЗ) клапан:
- В состоянии покоя (без напряжения): Под действием возвратной пружины мембрана плотно прижата к седлу, полностью перекрывая проходное отверстие. Клапан закрыт. Избыточное давление среды на мембрану уравновешивается через специальное перепускное отверстие.
- При подаче напряжения 220В: Электромагнитная катушка создает магнитное поле, которое втягивает сердечник. Сердечник поднимает мембрану, преодолевая усилие пружины, и открывает главное проходное седло. Поток среды возобновляется.
- При снятии напряжения: Пружина возвращает мембрану и сердечник в исходное положение, клапан мгновенно закрывается.
Такая конструкция обеспечивает высокую скорость срабатывания и безопасность: в случае отключения электроэнергии клапан гарантированно закроется, остановив поток.
Ключевые преимущества модели STOUT SSV-0010-220020
- Надежность и долговечность: Корпус из латуни, устойчивый к коррозии. Качественные эластомеры в составе мембраны.

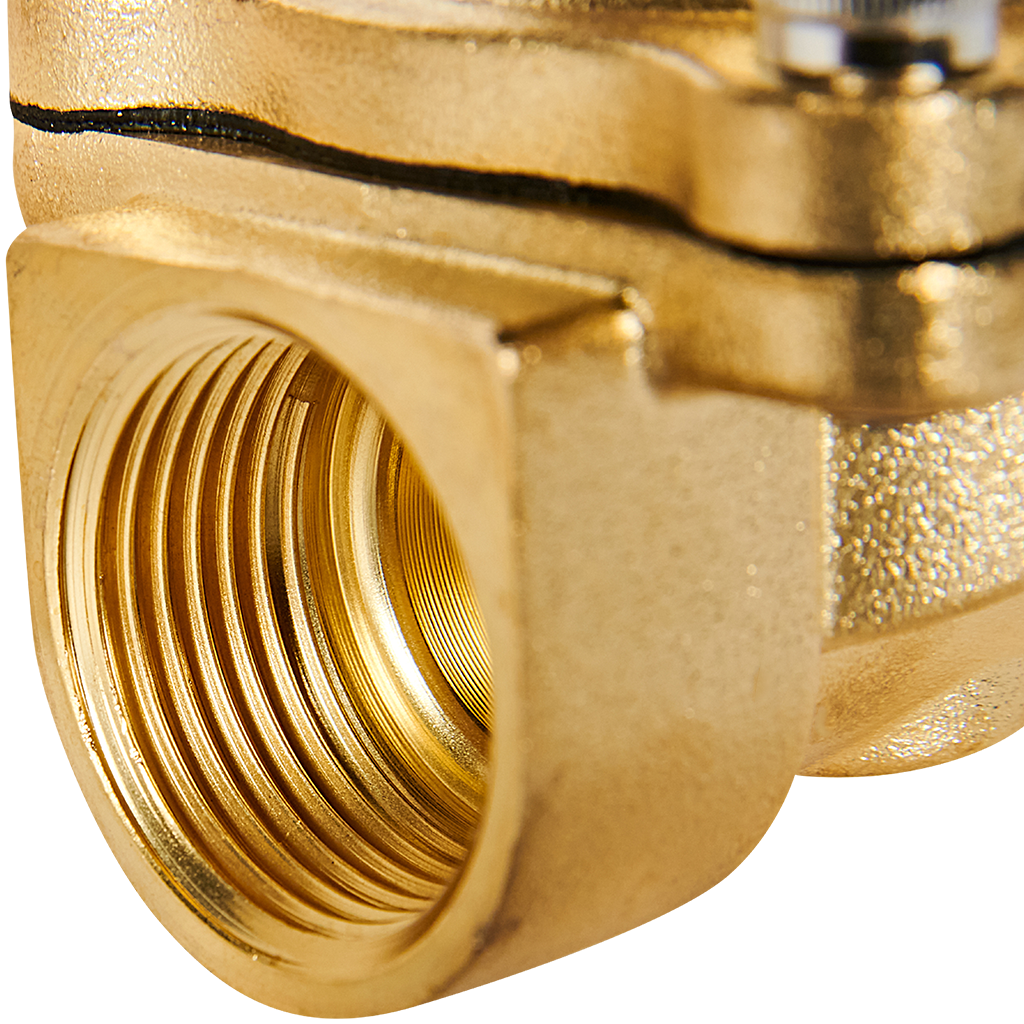

- Простота подключения: Резьбовое присоединение G3/4" (3/4 дюйма) обеспечивает быстрый и надежный монтаж.
- Энергоэффективность: Катушка соленоида потребляет электроэнергию только в момент удержания клапана в открытом состоянии.
- Универсальное напряжение: Работа от стандартной сети переменного тока 220В, 50Гц.
- Компактность: Небольшие габариты позволяют легко встраивать клапан в существующие системы.
- Четкое срабатывание: Прямое действие гарантирует работу даже при минимальном перепаде давления.
Технические характеристики
| Модель | SSV-0010-220020 |
| Тип действия | Прямое (без давления) |
| Исходное состояние | Нормально закрытый (НЗ) |
| Присоединение | Резьба G3/4" (наружная/внутренняя) |
| Рабочая среда | Вода, воздух, масло, нейтральные газы |
| Напряжение питания | AC 220В, 50/60 Гц |
| Класс защиты | IP65 (стандартно для катушки) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
| Температура среды | до +120°C (в зависимости от уплотнений) |
| Рабочее давление | 0 – 10 бар |
Комплектация
- Электромагнитный клапан STOUT SSV-0010-220020 – 1 шт.
- Электромагнитная катушка 220В, установленная на клапан – 1 шт.
- Паспорт (техническое описание) – 1 шт.
Рекомендации по монтажу и эксплуатации
1. Установку производите в соответствии с направлением потока, указанным стрелкой на корпусе клапана.
2. Перед клапаном рекомендуется установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
3. Монтаж и обслуживание должны проводиться при отключенном электропитании и сброшенном давлении в системе.
4. Для обеспечения долгой службы используйте клапан только с указанными в характеристиках средами.
Клапан соленоидный STOUT SSV-0010-220020 — это оптимальное сочетание цены, качества и надежности для задач автоматического управления потоком в инженерных системах.
