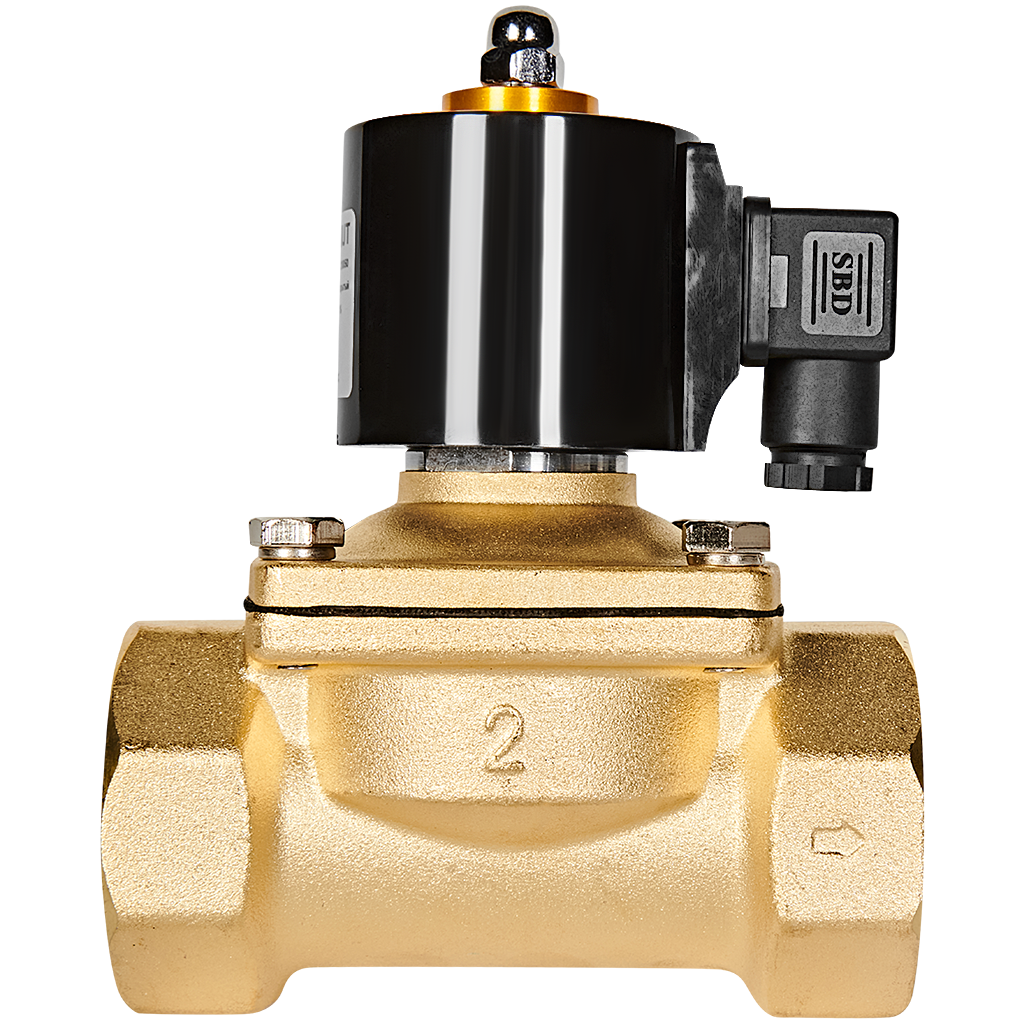

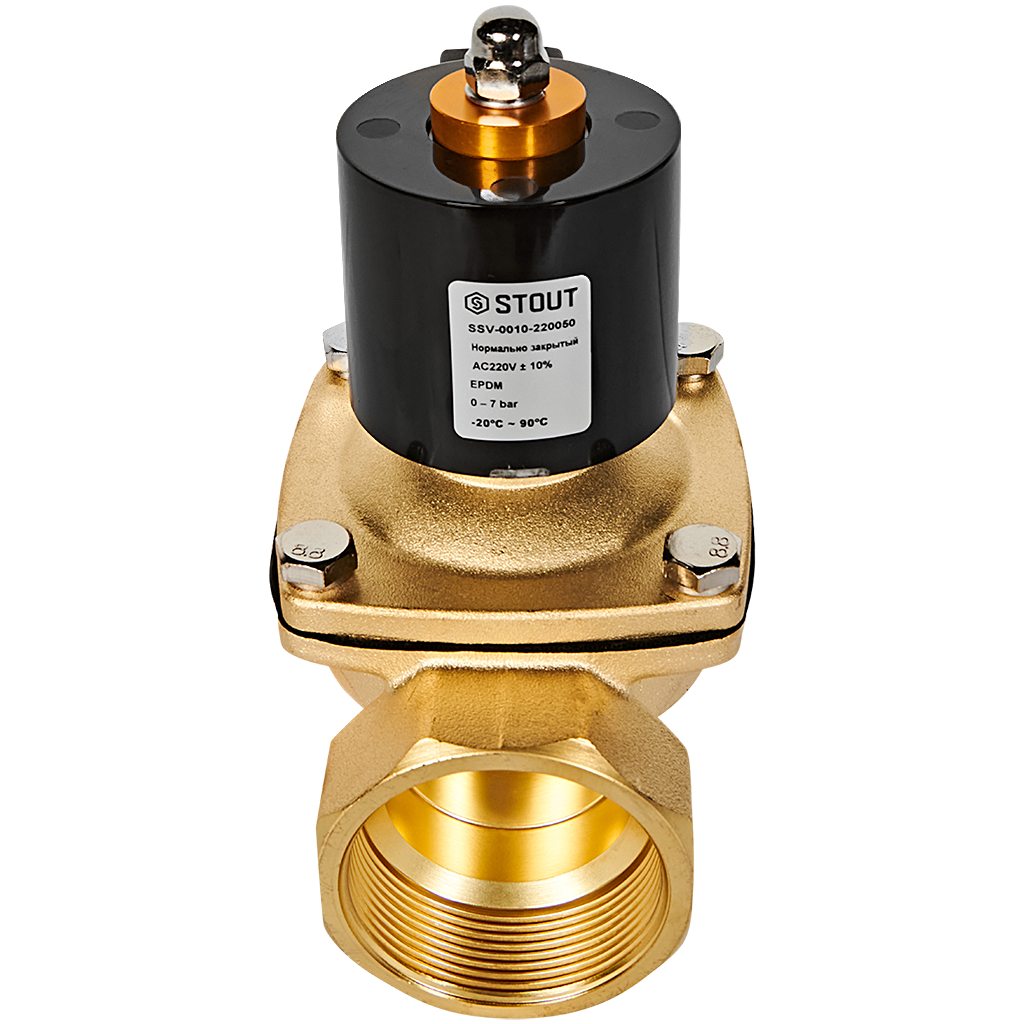

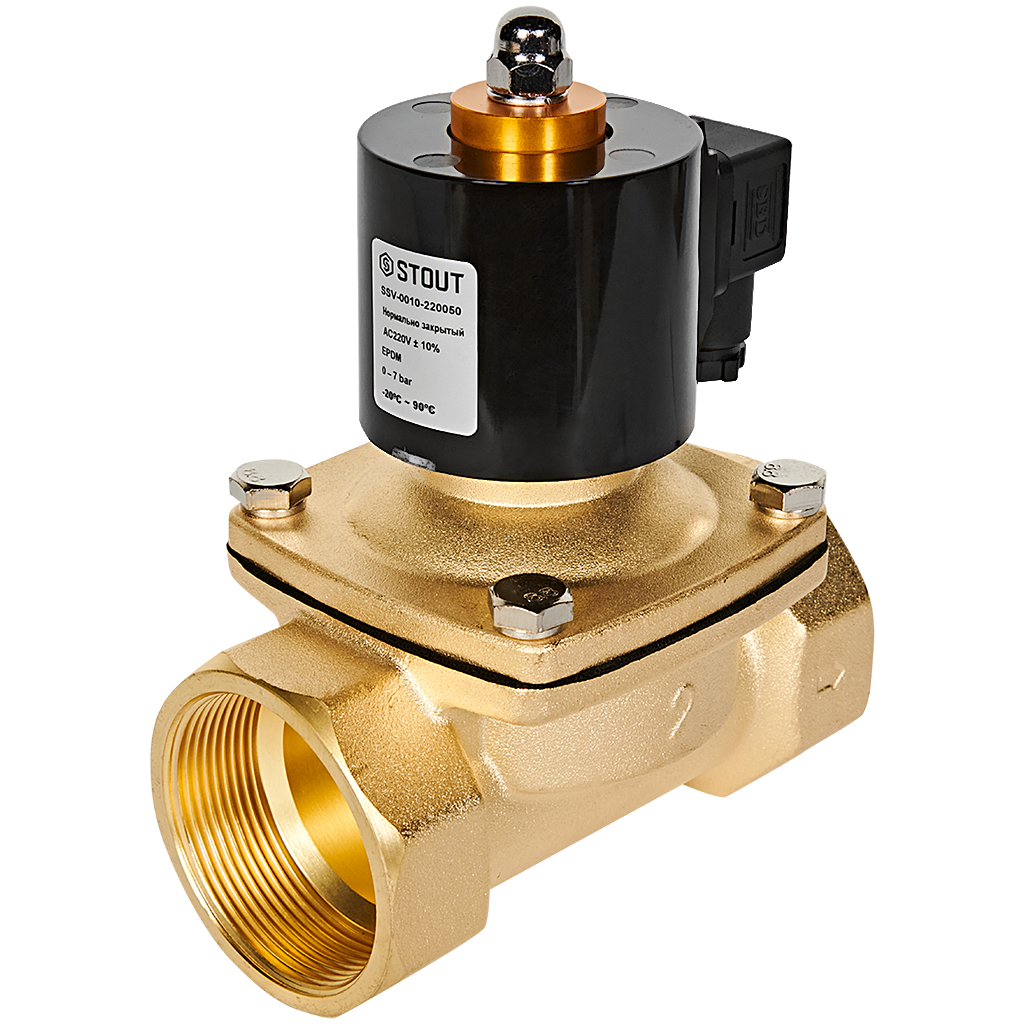

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 220В G2 SSV-0010-220050
Надежное автоматическое управление потоками
Электромагнитный клапан STOUT SSV-0010-220050 — это современное двухпозиционное устройство прямого действия, предназначенное для точного и надежного автоматического управления потоками рабочих сред в различных инженерных системах. Модель с обозначением НЗ (нормально закрытый) гарантирует, что в дежурном режиме, при отсутствии напряжения, проход для среды надежно перекрыт.
Принцип работы и конструктивные особенности
Клапан работает по принципу прямого действия: усилие от соленоидной катушки напрямую воздействует на запорный элемент.
- В состоянии покоя (без напряжения): Под действием возвратной пружины мембрана плотно прижата к седлу, перекрывая основной проход. Избыточное давление среды над мембраной уравновешивается через специальное перепускное отверстие, что обеспечивает надежное запирание даже при переменном давлении в линии.
- При подаче напряжения 220В: Электромагнитная катушка генерирует магнитное поле, которое втягивает сердечник. Сердечник поднимает мембрану, преодолевая усилие пружины, и открывает главное проходное седло. Клапан остается в открытом состоянии все время, пока на катушку подается питание.
Сфера применения
Соленоидный клапан STOUT SSV-0010-220050 идеально подходит для интеграции в системы автоматики, где требуется дистанционное или программное управление потоком. Основные области использования:
- Системы автоматического полива и орошения.
- Узлы управления в системах водоснабжения и отопления.
- Оборудование для мойки, наполнения резервуаров.
- Пневматические системы управления (для нейтральных газов).
- Промышленные установки, работающие с водой, маслами и другими средами, неагрессивными к материалам клапана.
Технические характеристики
| Бренд / Модель | STOUT / SSV-0010-220050 |
| Тип действия | Прямого действия (Direct Acting) |
| Исходное состояние | Нормально закрытый (НЗ) |
| Напряжение питания | Переменный ток 220В, 50Гц |

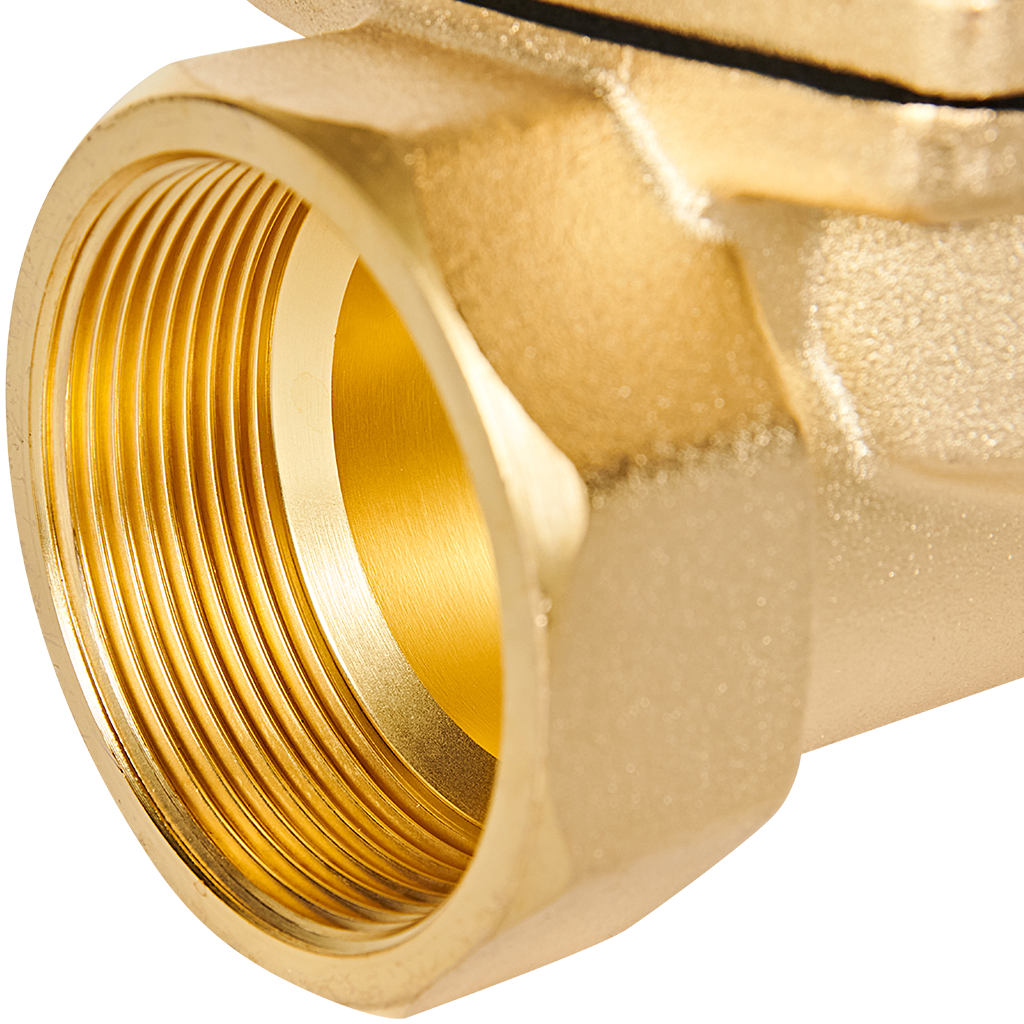

| Присоединение | Резьбовое, внутренняя резьба G2 (2 дюйма) |
| Корпус | Латунь |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Макс. рабочее давление | До 10 бар (уточняйте в спецификации) |
| Температура среды | До +120°C (для воды до +90°C) |
| Класс защиты | IP65 (стандартно для подобных моделей) |
Преимущества выбора
- Надежность: Простая и проверенная конструкция прямого действия обеспечивает долгий срок службы.
- Быстрое срабатывание: Клапан открывается и закрывается практически мгновенно после подачи/снятия напряжения.
- Энергонезависимость в закрытом состоянии: Для удержания клапана в закрытом положении не требуется энергия, что повышает безопасность системы.
- Универсальность: Широкий спектр совместимых сред и стандартное напряжение 220В.
- Качество STOUT: Все изделия бренда соответствуют заявленным техническим стандартам и проходят контроль качества.
Комплектация и монтаж
Устройство поставляется в собранном виде, готовом к установке. Для монтажа необходимо врезать клапан в разрыв трубопровода с помощью резьбового соединения G2, обеспечив направление потока согласно стрелке на корпусе. Подключение электрической части (к клеммам катушки) должно выполняться квалифицированным специалистом в соответствии с правилами электробезопасности.
Рекомендация: Перед клапаном желательно установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
