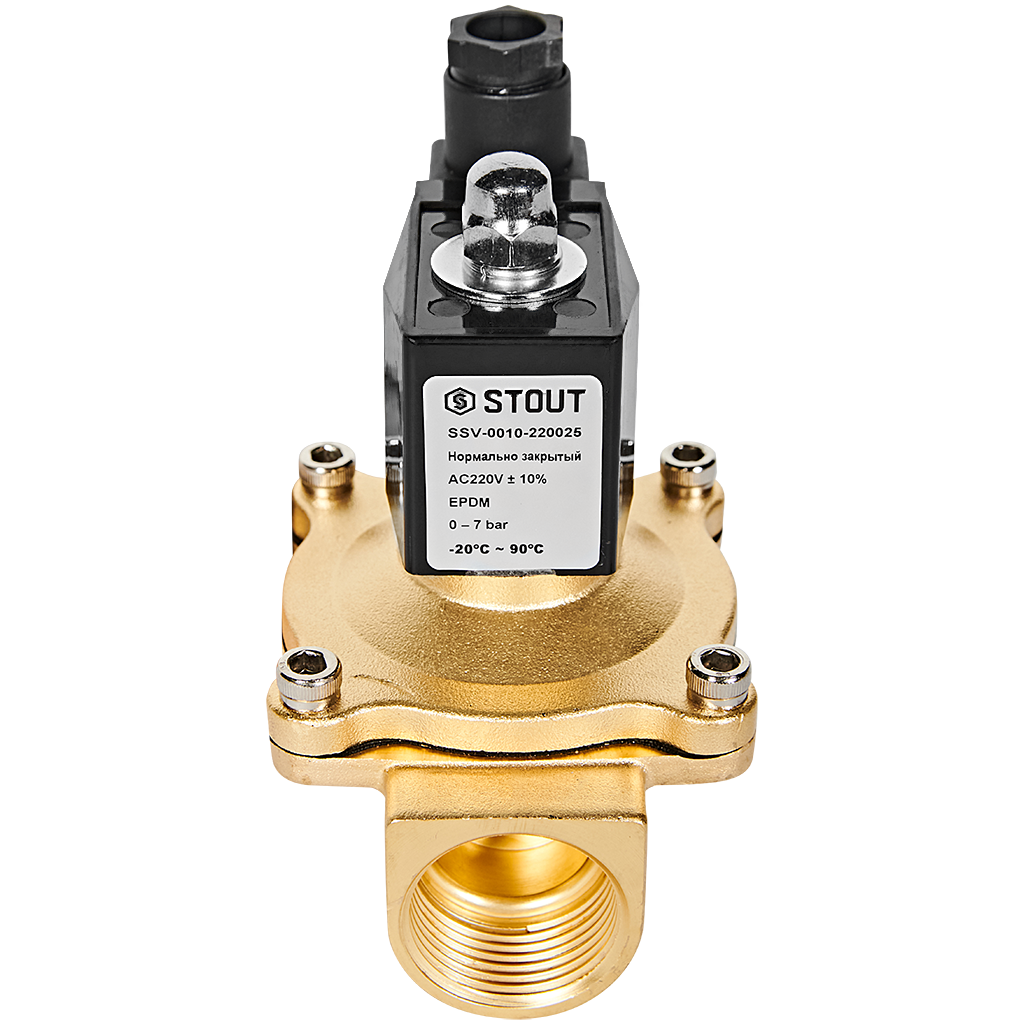

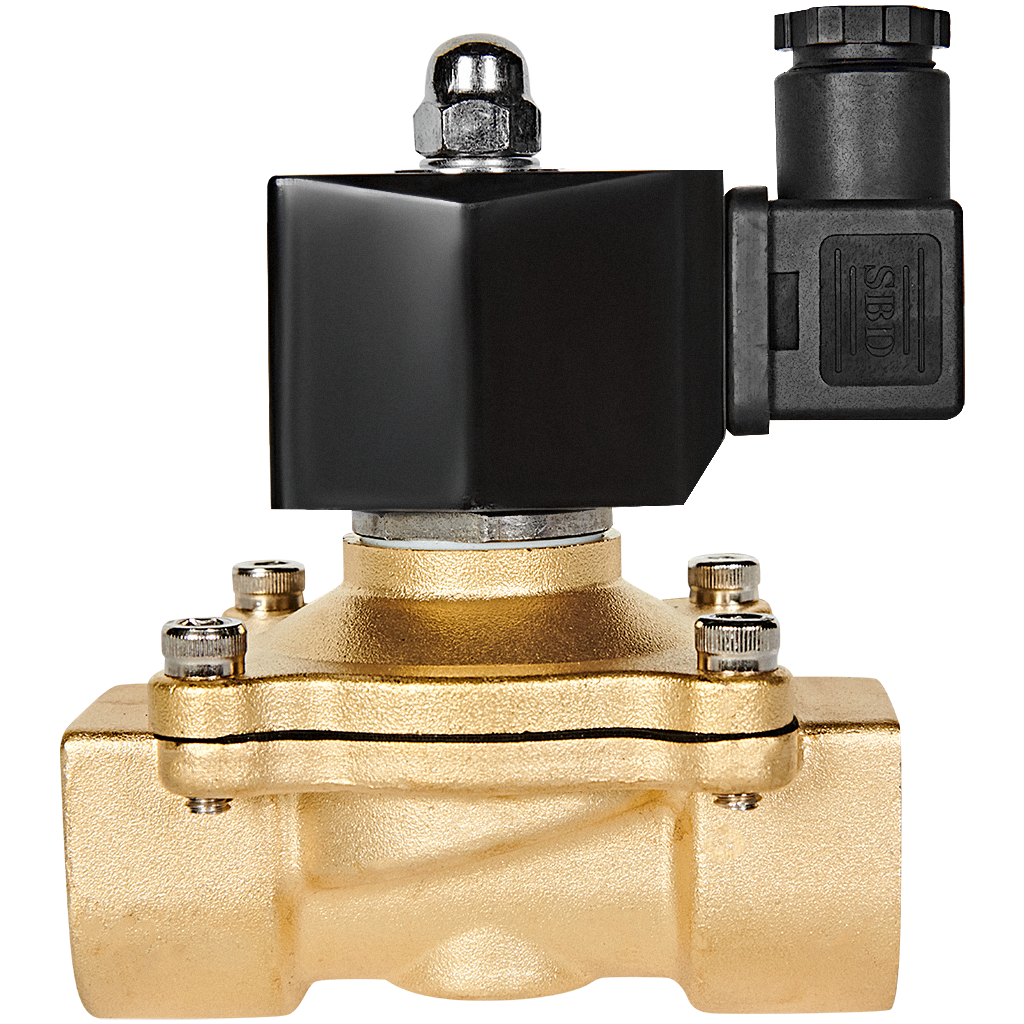

Соленоидный клапан STOUT SSV-0010-220025 — это надежный и компактный электромагнитный клапан прямого действия, предназначенный для автоматического управления потоками рабочих сред в различных инженерных системах. Модель с нормально закрытым (НЗ) положением и резьбовым соединением G1/4" стабильно работает от сети 220В и является оптимальным решением для задач дистанционного или программного перекрытия потока.

Основное назначение и преимущества

Клапан используется для автоматизации процессов в системах, где требуется дистанционное или программное управление потоком жидкости или газа. Его ключевые преимущества:

• Прямое действие: Для открытия клапана не требуется перепад давления, что позволяет ему работать от нулевого давления в системе.
• Надежность и долговечность: Простая конструкция с минимумом подвижных частей обеспечивает длительный срок службы.
• Компактность: Небольшие габариты облегчают монтаж в ограниченном пространстве.
• Быстрое срабатывание: Клапан оперативно открывается и закрывается по электрическому сигналу, что критично для систем автоматики.
• Энергоэффективность: Потребляет электроэнергию только в момент переключения (удержания в открытом состоянии).

Принцип работы нормально закрытого (НЗ) клапана

Конструкция клапана SSV-0010 основана на простом и эффективном принципе:

• В дежурном режиме (без напряжения): Под действием возвратной пружины и давления среды мембрана плотно прижата к седлу, полностью перекрывая проход. Клапан закрыт.
• При подаче напряжения 220В: Электромагнитная катушка создает магнитное поле, которое втягивает сердечник. Сердечник напрямую поднимает мембрану, открывая проходное отверстие. Поток среды возобновляется.
• При снятии напряжения: Магнитное поле исчезает, и под действием пружины сердечник с мембраной возвращаются в исходное положение, перекрывая поток.

Такая схема обеспечивает высокую надежность: в случае отключения электричества клапан гарантированно закроется, предотвращая неконтролируемый расход среды.

Области применения клапана STOUT SSV-0010-220025

Электромагнитный клапан нашел широкое применение благодаря своей универсальности и надежности:

• Системы водоснабжения и полива: Автоматическое управление подачей воды в системах орошения, мойках, бытовых и коммерческих водопроводах.
• Отопительные системы и котельные: Управление подпиткой системы, отсечение контуров, работа в составе узлов обвязки котлов.
• Пневматические системы: Управление потоком сжатого воздуха в промышленных пневмоцилиндрах и инструментах.
• Промышленная автоматизация: Встраивание в линии дозирования, наполнения емкостей, технологические процессы на производстве.
• Бытовая техника и оборудование: Используется в посудомоечных и стиральных машинах, кофемашинах, диспенсерах.

Технические характеристики и параметры

Комплектация и монтаж

Клапан поставляется в собранном виде, готовым к установке. Для корректной и долговечной работы рекомендуется:

• Устанавливать клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
• Перед клапаном желательно установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
• Монтаж производить на ровном участке трубопровода, обеспечив удобный доступ к электрическому подключению.
• Подключение к сети 220В выполнять через соответствующий автоматический выключатель, согласно правилам электромонтажа.

Электромагнитный клапан STOUT SSV-0010-220025 — это современное, энергоэффективное и надежное решение для автоматизации управления жидкостями и газами. Сочетание простоты конструкции, качественных материалов и продуманной инженерии делает его отличным выбором для бытовых, коммерческих и промышленных систем.
