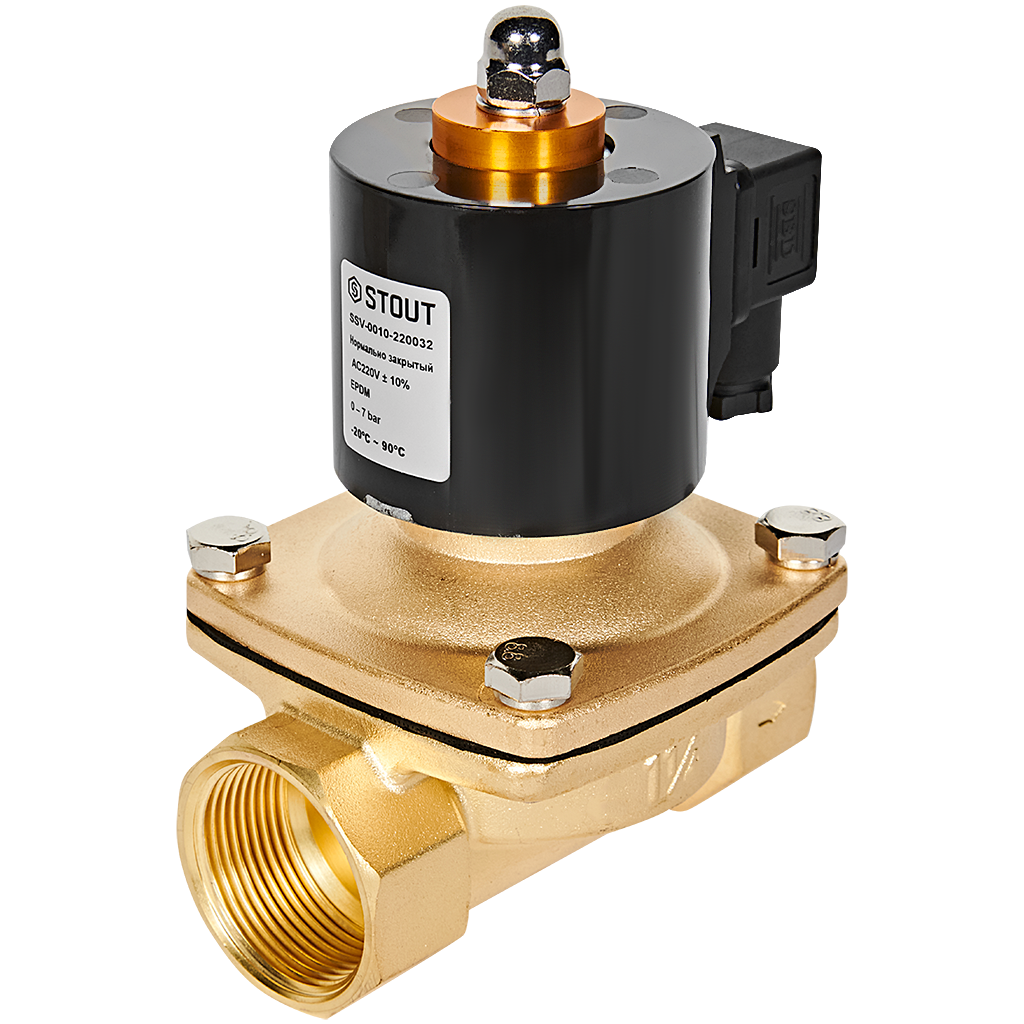

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 220В G1 1/4 SSV-0010-220032
Электромагнитный клапан STOUT серии SSV-0010 — это надежное двухпозиционное устройство нормально закрытого типа (НЗ), предназначенное для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и в технологических линиях.
Назначение и область применения
Клапан предназначен для дистанционного или программного перекрытия потока среды, не агрессивной к материалам его конструкции. Идеально подходит для управления:
- Холодной и горячей водой в системах полива, мойки, заполнения и дренажа.
- Сжатым воздухом и нейтральными газами в пневмооборудовании.
- Индустриальными маслами и другими неагрессивными жидкостями.
Принцип работы и конструктивные особенности
Клапан относится к устройствам прямого действия: для открытия не требует перепада давления в линии, что позволяет ему работать даже при нулевом давлении.
Принцип действия нормально закрытого (НЗ) клапана:
- В состоянии покоя (без напряжения): Под действием возвратной пружины и давления среды мембрана плотно прижата к седлу, полностью перекрывая проход. Перепускное канал обеспечивает балансировку давления.
- При подаче напряжения 220В на катушку: Электромагнит (соленоид) создает магнитное поле, которое втягивает сердечник. Сердечник напрямую поднимает мембрану, открывая основное проходное седло и преодолевая усилие пружины. Поток среды возобновляется.
- Клапан остается открытым все время, пока на катушку подано напряжение. При обесточивании клапан мгновенно закрывается под действием пружины.
Ключевые преимущества модели SSV-0010-220032
- Надежность и долговечность: Корпус и внутренние компоненты изготовлены из качественных материалов, устойчивых к износу.
- Простота конструкции прямого действия: Минимум подвижных частей, не требует минимального перепада давления для срабатывания.
- Быстрое срабатывание: Полное открытие или закрытие происходит за доли секунды.
- Энергоэффективность: Катушка соленоида потребляет электроэнергию только в момент удержания клапана в открытом состоянии.
- Универсальное подключение: Резьбовое присоединение G1 1/4" (1 1/4 дюйма) обеспечивает удобный монтаж в стандартные трубопроводные системы.
- Сетевое напряжение 220В AC: Позволяет подключать клапан напрямую к бытовой или промышленной сети переменного тока без дополнительных преобразователей.
Технические характеристики
| Модель | SSV-0010-220032 |
| Тип действия | Прямого действия, нормально закрытый (НЗ) |
| Присоединение | Резьба G1 1/4" (наружная/внутренняя) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Рабочее напряжение | 220В AC (переменный ток), 50/60 Гц |
| Класс защиты катушки | IP65 (стандартно, уточняйте у поставщика) |
| Температура среды | до +120°C (макс., в зависимости от модификации) |
| Рабочее давление | 0 – 10 бар (стандартно) |
| Материал корпуса | Латунь или нержавеющая сталь (SS) |
| Материал мембраны/уплотнений | NBR (Нитрил-бутадиеновый каучук) / FKM (Витон) для сред с повышенной температурой |
Комплектация
- Электромагнитный клапан STOUT SSV-0010-220032
- Электромагнитная катушка 220В
- Технический паспорт (руководство по монтажу и эксплуатации)
Рекомендации по монтажу и эксплуатации
Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе. Перед клапаном рекомендуется установить фильтр грубой очистки для защиты седла и мембраны от механических примесей. Для систем с высоким давлением или гидроударами предусмотрите дополнительные защитные устройства. Монтаж и обслуживание должны проводиться квалифицированным персоналом при отключенном электропитании и сбросе давления в системе.
Клапан соленоидный STOUT SSV-0010-220032 — это оптимальное сочетание цены, качества и надежности для задач автоматизации в промышленности, ЖКХ и быту.
