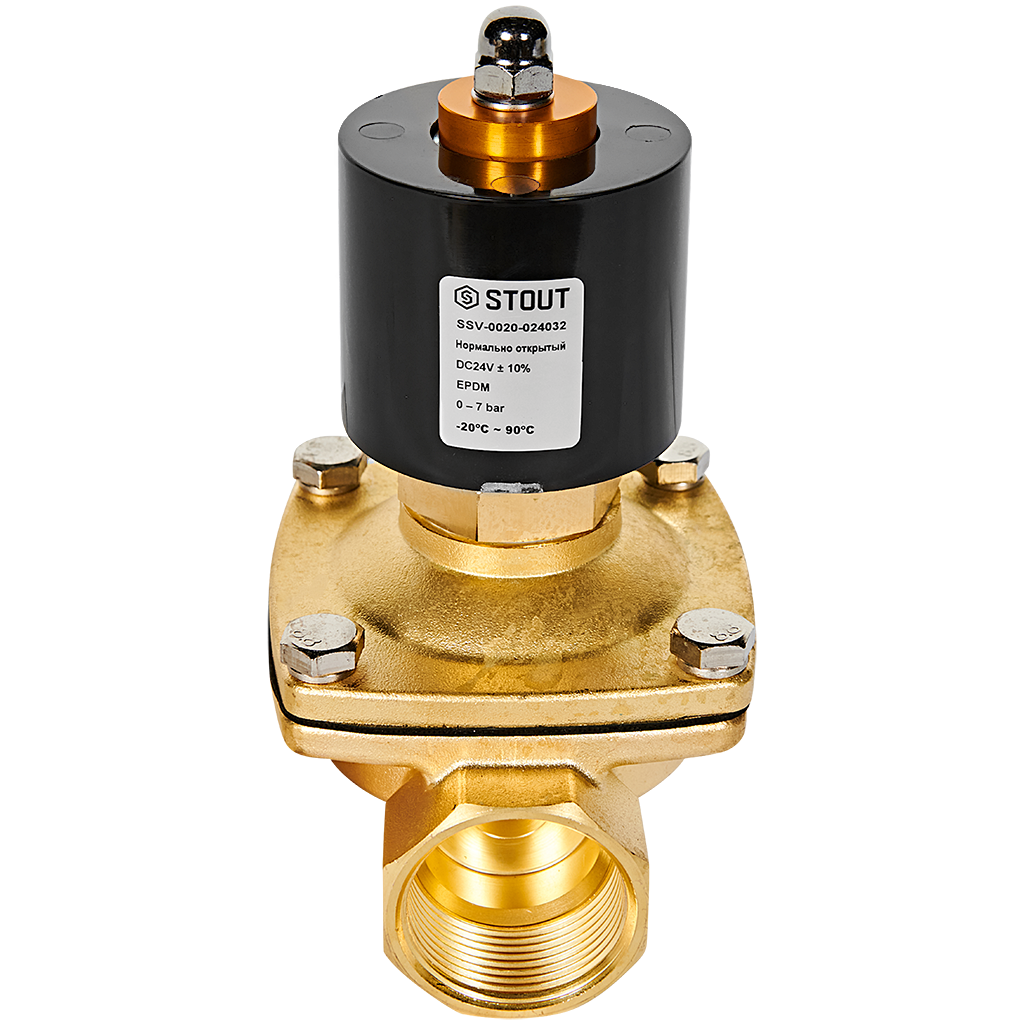

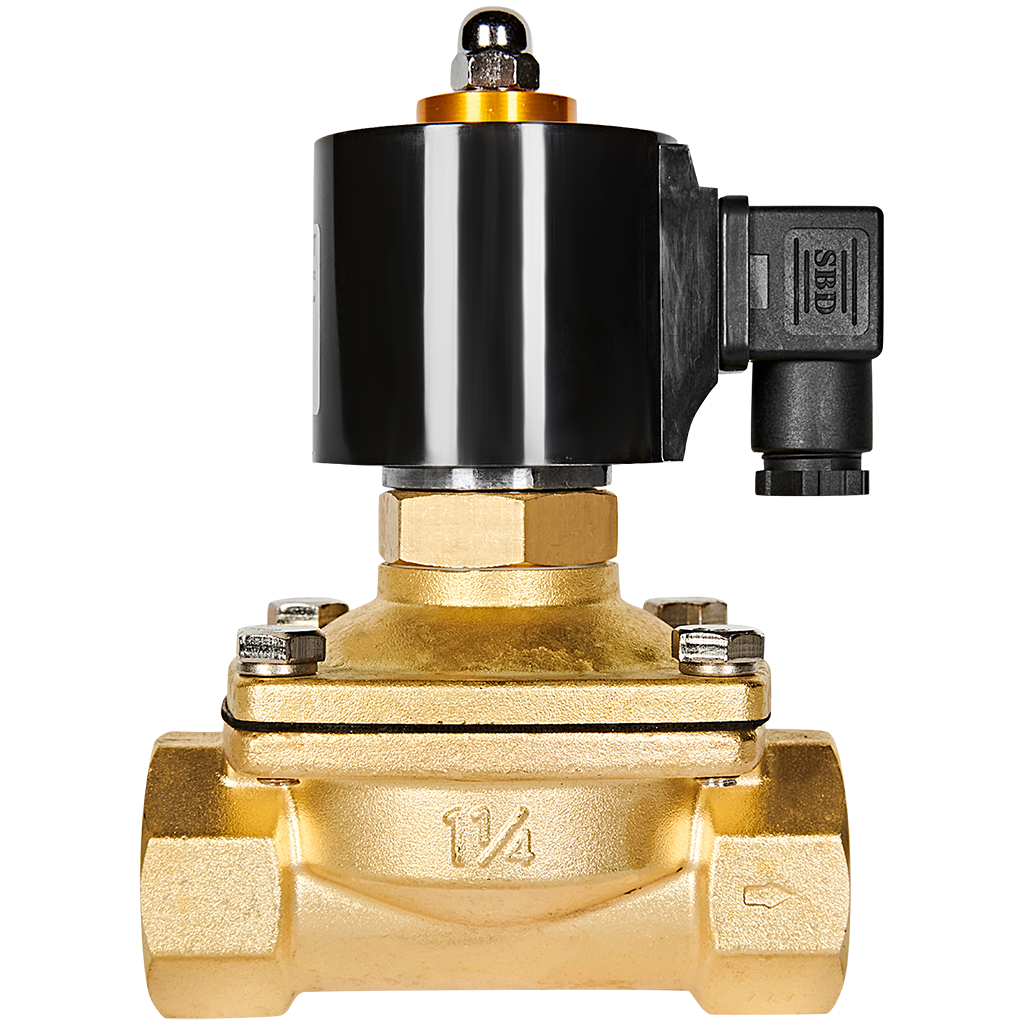

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 24В G1 1/4 SSV-0020-024032
Электромагнитный клапан STOUT SSV-0020-024032 — это надежный двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации управления потоками рабочих сред в различных инженерных системах. Модель с резьбой G1 1/4″ и катушкой на 24В постоянного или переменного тока обеспечивает дистанционное и точное перекрытие потока по электрическому сигналу.
Назначение и область применения
Клапан предназначен для работы с жидкостями и газами, не агрессивными к материалам его конструкции: вода, воздух, сжатый газ, масла, теплоносители. Идеальное решение для систем:
- Полива и орошения (автополив)
- Водоподготовки и промывки
- Пневмоавтоматики и управления воздухом
- Промышленных моечных машин
- Котельных и отопительных контуров
- Дозирования и распределения сред
Конструкция и принцип работы (НО — нормально открытый)
Клапан серии SSV-0020 является устройством прямого действия. Это означает, что для его срабатывания не требуется минимальное давление в системе — он может работать от 0 бар.
Принцип работы в двух состояниях:
1. Клапан ОТКРЫТ (питание отключено): В исходном состоянии, при отсутствии напряжения на катушке, подпружиненная мембрана (диафрагма) отжата от седла главного отверстия, обеспечивая свободное прохождение среды. Клапан находится в нормально открытом положении.
2. Клапан ЗАКРЫТ (питание подано): При подаче напряжения 24В на электромагнитную катушку сердечник втягивается и напрямую прижимает мембрану к седлу, герметично перекрывая поток. Избыточное давление среды на мембрану уравновешивается через специальное перепускное отверстие в диафрагме, что позволяет клапану надежно удерживаться в закрытом состоянии под давлением. Клапан остается закрытым все время, пока на катушку подается напряжение.
Ключевые особенности и преимущества
- Тип действия: Прямое (работа от 0 бар).
- Исходное состояние: Нормально открытый (НО). При отключении электричества клапан автоматически открывается, обеспечивая аварийный сброс или возобновление потока.
- Компактность и надежность: Простая конструкция прямого действия без пилотных каналов повышает надежность и уменьшает габариты.
- Универсальное питание: Катушка на 24В AC/DC (переменного/постоянного тока) подходит для большинства систем низковольтной автоматики.
- Качественные материалы: Корпус из латуни, мембрана из EPDM или NBR, сердечник из нержавеющей стали обеспечивают долгий срок службы.
- Ремонтопригодность: Модульная конструкция позволяет легко заменить катушку или мембрану при необходимости.
Технические характеристики
| Модель | STOUT SSV-0020-024032 |
| Тип клапана | Соленоидный (электромагнитный), двухпозиционный |
| Принцип действия | Прямого действия |
| Исходное состояние | Нормально открытый (НО) |

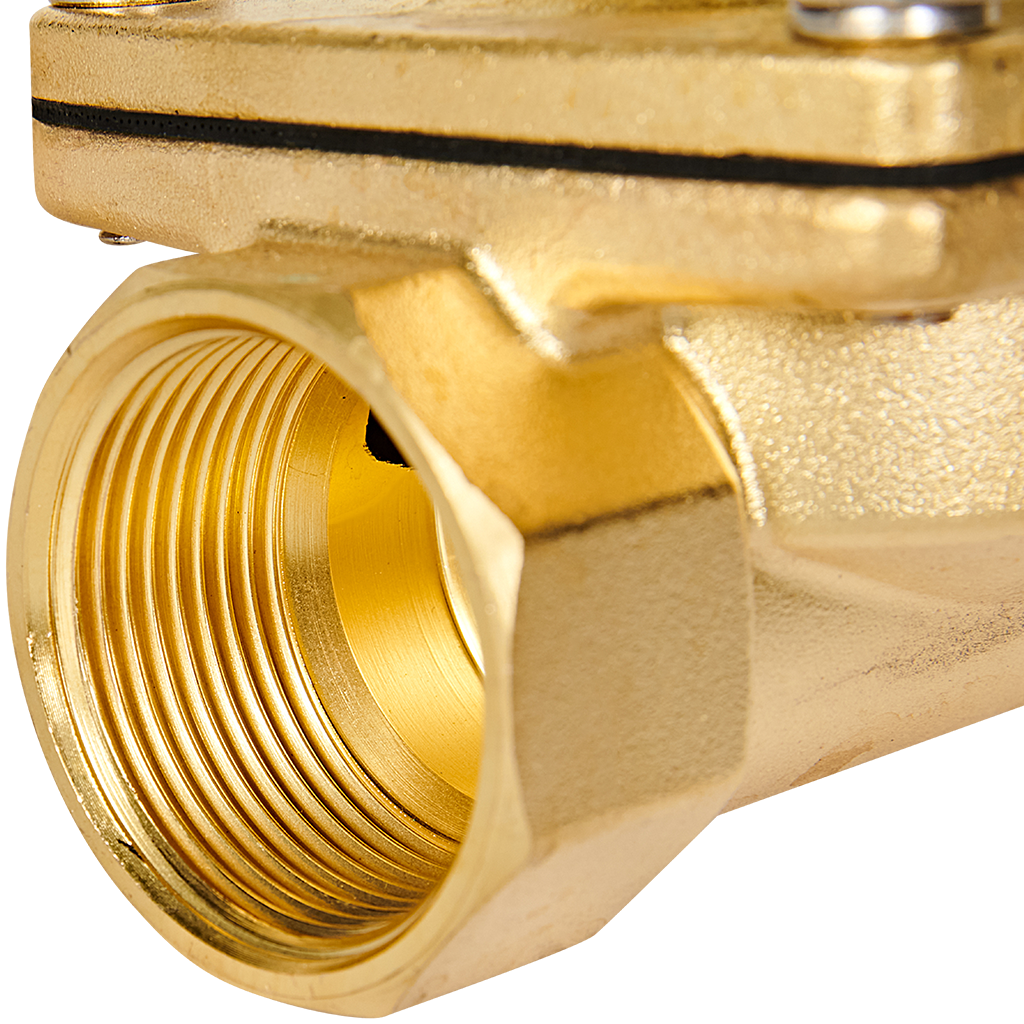

| Присоединение | Резьбовое, внутренняя резьба G1 1/4" |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Рабочее давление | 0 — 10 бар |
| Напряжение катушки | 24В AC/DC (50/60 Гц) |
| Класс защиты катушки | IP65 (пылевлагозащищенное исполнение) |
| Температура среды | от -10°C до +110°C (зависит от материала мембраны) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR / EPDM (стандартно) |
Комплектация
- Клапан соленоидный STOUT SSV-0020-024032 — 1 шт.
- Электромагнитная катушка 24В, установленная на клапан — 1 шт.
- Паспорт (техническое описание) — 1 шт.
Электромагнитный клапан STOUT SSV-0020-024032 — это оптимальный выбор для задач, где требуется автоматическое дистанционное управление потоком с гарантированным открытием при пропадании питания. Его надежная конструкция прямого действия, качественная сборка и универсальность делают его ключевым элементом в современных системах автоматизации водоснабжения, пневматики и контроля технологических процессов.
