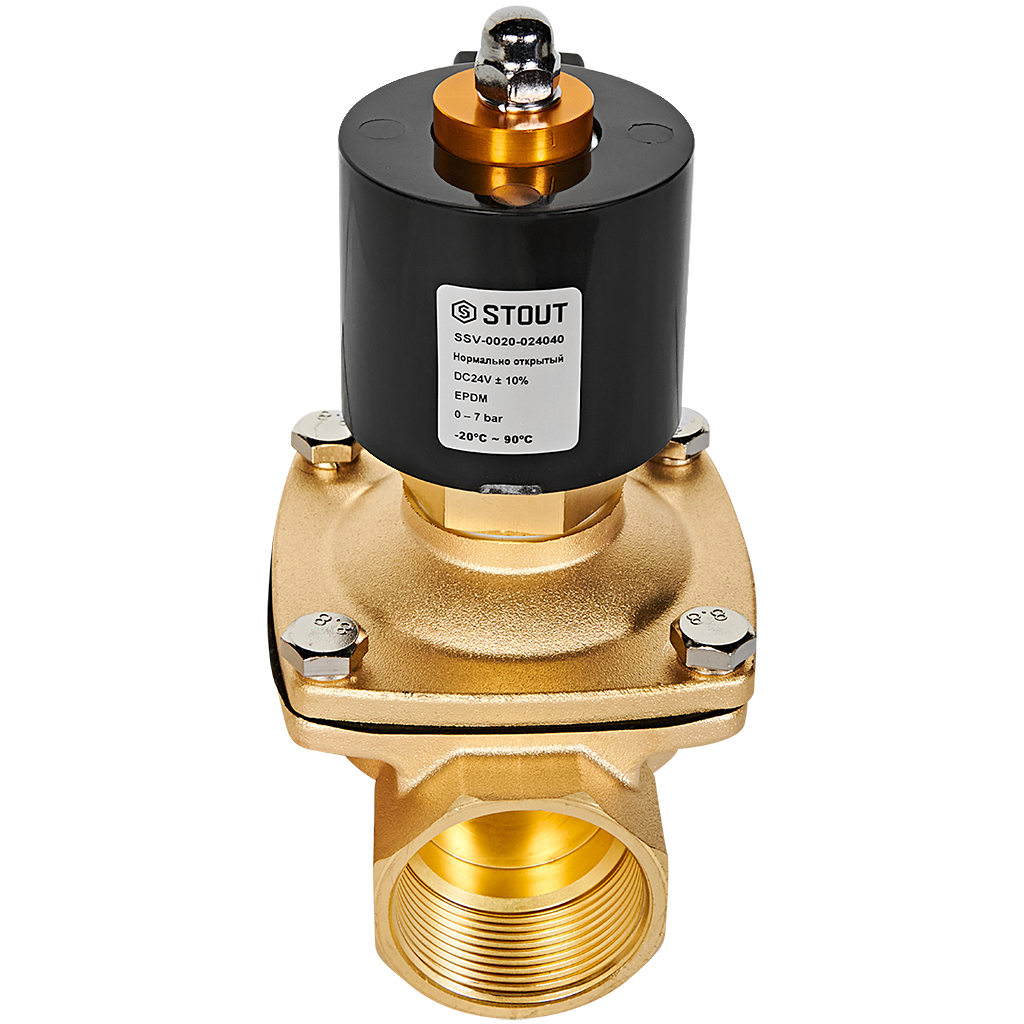

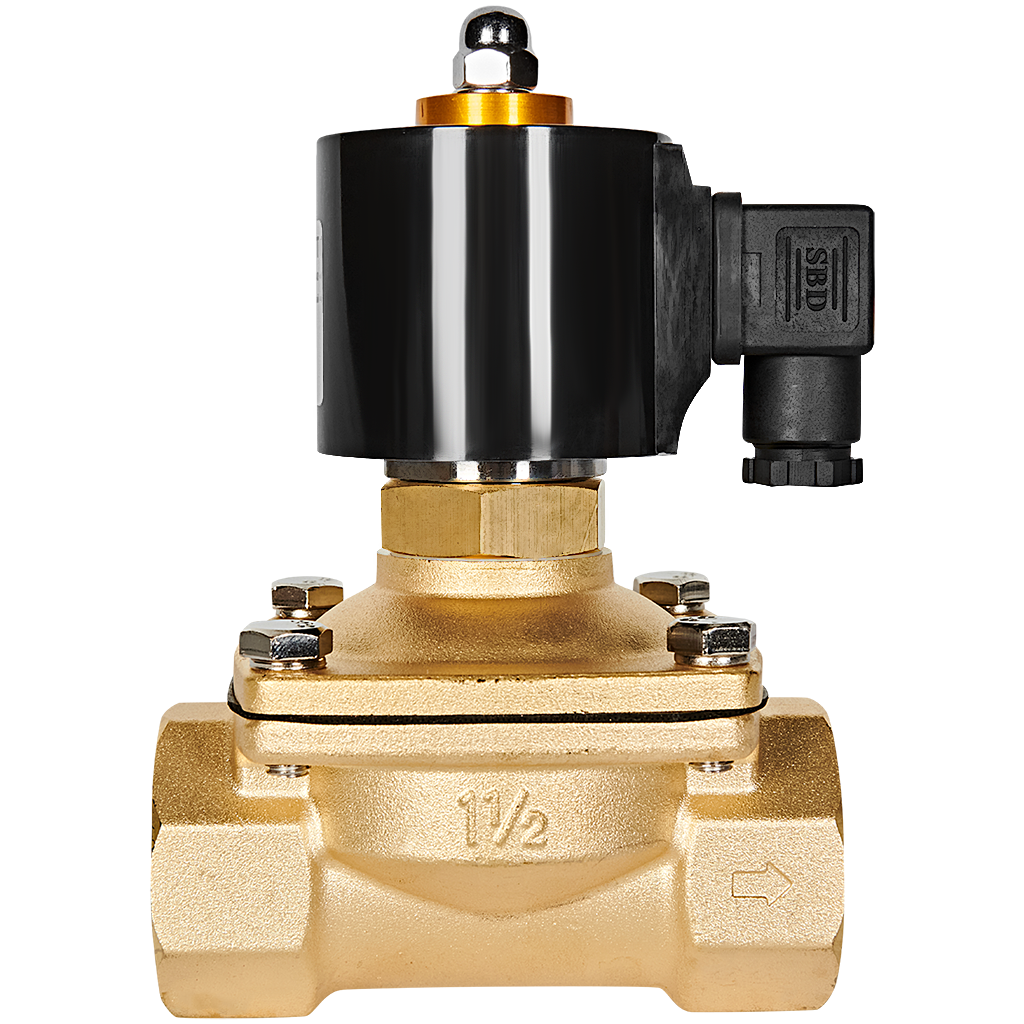

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 24В G1 1/2 SSV-0020-024040
Назначение и особенности
Электромагнитный клапан STOUT SSV-0020-024040 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и технологических линиях. Устройство относится к клапанам прямого действия, что обеспечивает его надежную работу даже при минимальном перепаде давления.
Модель выполнена в корпусе из латуни, что гарантирует долговечность и коррозионную стойкость. Клапан совместим с средами, не агрессивными к своим материалам: вода, воздух, инертные газы, масла и другие нейтральные жидкости.
Принцип работы нормально открытого (НО) клапана
Конструкция клапана SSV-0020 обеспечивает его базовое состояние «открыто» при отсутствии электропитания:
- В состоянии покоя (без напряжения): Под действием встроенной пружины мембрана (диафрагма) отжата от седла главного проходного отверстия. Поток среды свободно проходит через клапан.
- При подаче напряжения (24В): Электромагнитная катушка генерирует магнитное поле, втягивающее сердечник. Сердечник прижимает диафрагму к седлу, герметично перекрывая главное отверстие. Избыточное давление над мембраной сбрасывается через специальное перепускное отверстие, обеспечивая надежное удержание клапана в закрытом положении на протяжении всего времени подачи питания.
Таким образом, клапан остается закрытым только при подаче управляющего напряжения на катушку, что является ключевой особенностью нормально открытой версии.
Технические характеристики
| Модель | STOUT SSV-0020-024040 |
| Тип действия | Прямое |
| Исходное состояние | Нормально открытый (НО/NO) |
| Присоединение | Резьбовое, G1 1/2" (дюймовая резьба) |
| Рабочее напряжение | 24 В постоянного тока (DC) |
| Потребляемая мощность | ~10 Вт |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Макс. рабочее давление | До 10 бар |
| Температура среды | От 0°C до +120°C |
| Класс защиты | IP65 (защита от пыли и струй воды) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
Преимущества соленоидного клапана STOUT SSV-0020
- Надежность: Простая конструкция прямого действия без необходимости минимального перепада давления для срабатывания.
- Безопасность: Нормально открытое исполнение гарантирует проток среды в случае отключения электроэнергии, что критично для многих технологических процессов.
- Энергоэффективность: Катушка потребляет энергию только в момент удержания клапана в закрытом состоянии.
- Универсальность: Широкий диапазон рабочих сред и температур.
- Защита: Высокий класс защиты IP65 позволяет использовать в условиях повышенной влажности и запыленности.
- Простой монтаж: Стандартная дюймовая резьба G1 1/2" облегчает установку в существующие трубопроводы.
Область применения
Электромагнитный клапан STOUT 24В нашел широкое применение в системах автоматизации:
- Водоснабжение и полив: Управление подачей воды в системах орошения, мойках, наполнении и опорожнении емкостей.
- Отопление и вентиляция: Автоматизация контуров отопления, управление потоками теплоносителя.
- Пневмоавтоматика: Дистанционное управление потоками сжатого воздуха в промышленных установках.
- Промышленность: Управление технологическими линиями, дозирование неагрессивных жидкостей и газов.
- Котельное оборудование: Вспомогательные цепи управления в системах безопасности.
Комплектация и монтаж
Устройство поставляется в собранном виде, готовом к установке. При монтаже необходимо обеспечить соответствие направления потока стрелке на корпусе клапана. Подключение электрической части (клеммы на катушке) должно выполняться в соответствии с схемой к напряжению постоянного тока 24В. Рекомендуется устанавливать фильтр перед клапаном для защиты от механических примесей и увеличить срок его службы.
